Подача струйного воздуха потолочная вентиляционная установка

Высокая дальность подачи воздушного потока: конструкция с эжекционными соплами и высокоэффективным центробежным вентилятором обеспечивает подачу воздуха на большие расстояния, эффективно покрывая крупные помещения и улучшая равномерность воздухообмена.

Оптимизация стратификации воздушных потоков: технология индукционного смешивания струй формирует правильную циркуляцию воздуха, уменьшая температурную неоднородность и повышая тепловой комфорт.

Высокая эффективность обработки воздуха: сочетание крупноплощадного теплообменника и фильтрационного блока обеспечивает охлаждение, обогрев и очистку воздуха, улучшая качество воздуха и общую производительность системы.

Энергоэффективная система привода воздушного потока: высокоэффективный двигатель и оптимизированное рабочее колесо обеспечивают большой расход воздуха при сниженном энергопотреблении и стабильной работе.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Приточные вентиляционные установки — это оборудование систем вентиляции и кондиционирования воздуха, предназначенное для подачи свежего наружного воздуха в помещение после его фильтрации и обработки. Они широко применяются в офисах, гостиницах, больницах, торговых центрах, школах и жилых зданиях.

Принцип работы заключается в том, что наружный воздух забирается вентилятором, проходит многоступенчатую систему фильтрации для удаления пыли и загрязнений, затем при необходимости нагревается или охлаждается с помощью соответствующих секций, после чего подается в помещения через систему воздуховодов.

Для больших помещений и высоких пространств может быть предусмотрена струйная секция подачи воздуха. Струйная воздухообрабатывающая система обеспечивает дальнобойную направленную подачу воздуха, позволяя транспортировать обработанный воздух на значительные расстояния. Такая технология улучшает распределение воздушных потоков, уменьшает температурную стратификацию и обеспечивает более равномерный микроклимат. Особенно эффективно применяется в производственных цехах, спортивных аренах, выставочных залах и транспортных терминалах.

Потолочная Вентиляционная установка

Технические характеристики

При выборе джет-тип установка обработки воздуха основное внимание следует уделять организации воздушных потоков внутри помещения. Данный тип оборудования применяется в пространствах с большим пролётом, сложной планировкой или неравномерным распределением зон, где естественное перемешивание воздуха затруднено. За счёт высокой кинетической энергии струи обеспечивается перенос воздуха на большие расстояния и равномерное распределение параметров микроклимата.

Также важно учитывать траекторию распространения воздушного потока и наличие препятствий внутри помещения, таких как колонны, балки или технологическое оборудование, которые могут вызывать завихрения или застойные зоны. В проектах с необходимостью дальнего распространения воздуха рекомендуется использовать системы с возможностью регулировки направления струи для повышения точности управления воздушным потоком.

Дополнительно необходимо учитывать общую схему работы системы воздухообмена, включая подачу свежего воздуха, пути рециркуляции и эффективность циркуляции внутри помещения, чтобы обеспечить стабильное движение воздуха. Оборудование поддерживает гибкую конфигурацию конструкции и функциональных параметров, что позволяет адаптировать его под особенности архитектуры и требования конкретного объекта.

Модель	Объем воздуха (м³/ч)	Холодильная мощность (КВт)	Внешнее статическое давление (Па)	Сопротивление воды (кПа)	Объем воды (м³/ч)	Мощность вентилятора (КВт)	Шум дБ(А)
G-1.5	1500	17.34	270	14.9	2.3	0.25	57
G-2	2000	23.13	270	20.0	3.2	0.55	57
G-2.5	2500	28.92	270	25.0	4.0	0.55	57
G-3	3000	34.67	270	21.2	4.8	0.65	57
G-4	4000	46.21	270	22.3	6.3	0.90	58
G-5	5000	57.77	270	23.8	7.6	0.55×2	60
G-6	6000	69.34	270	25.2	9.9	0.65×2	60
G-7	7000	80.87	270	26.7	10.9	0.75×2	62
G-8	8000	92.43	280	25.2	12.6	0.90×2	63
G-10	10000	119.68	310	27.9	15.3	1.5×2	65
G-12	12000	138.64	310	34.9	17.9	1.8×2	67
G-14	14000	161.74	290	44.1	21.0	1.8×2	68
G-16	16000	184.85	310	74.1	23.9	2.2×2	69

Модель	Объем воздуха (м³/ч)	Тепловая мощность (КВт)	Внешнее статическое давление (Па)	Сопротивление воды (кПа)	Объем воды (м³/ч)	Мощность вентилятора (КВт)	Шум дБ(А)
G-1.5	1500	12.89	270	5.2	1.4	0.25	57
G-2	2000	17.18	270	11.4	1.92	0.55	57
G-2.5	2500	21.47	270	8.5	2.4	0.55	57
G-3	3000	25.74	270	12.1	2.9	0.65	57
G-4	4000	34.33	270	12.7	3.9	0.90	58
G-5	5000	42.92	270	13.6	4.6	0.55×2	60
G-6	6000	51.51	270	14.4	5.9	0.65×2	60
G-7	7000	60.07	270	15.2	6.5	0.75×2	62
G-8	8000	68.66	280	14.4	7.6	0.90×2	63
G-10	10000	88.91	310	16.0	9.2	1.5×2	65
G-12	12000	102.99	310	19.9	10.7	1.8×2	67
G-14	14000	120.16	290	25.2	12.6	1.8×2	68
G-16	16000	137.33	310	42.4	14.3	2.2×2	69

Внешние размеры

Потолочная Вентиляционная установка

Модель	SL-1.5	SL-2	SL-2.5	SL-3	SL-4		SL-5
L	1245	1245	1245	1245	1245		1245
W	700	850	1000	1100	1350		1650
H	500	500	500	500	500		500
h	50	50	50	50	50		50
Φ	300*1	350*1	400*1	400*1	350*2	500*1	400*2
N	/	/	/	/	/	600	750
D(ин)	32	32	32	40	40		40
E	352	352	352	352	352		340
F	4 ряда труб: F=83, 6 рядов труб: F=138

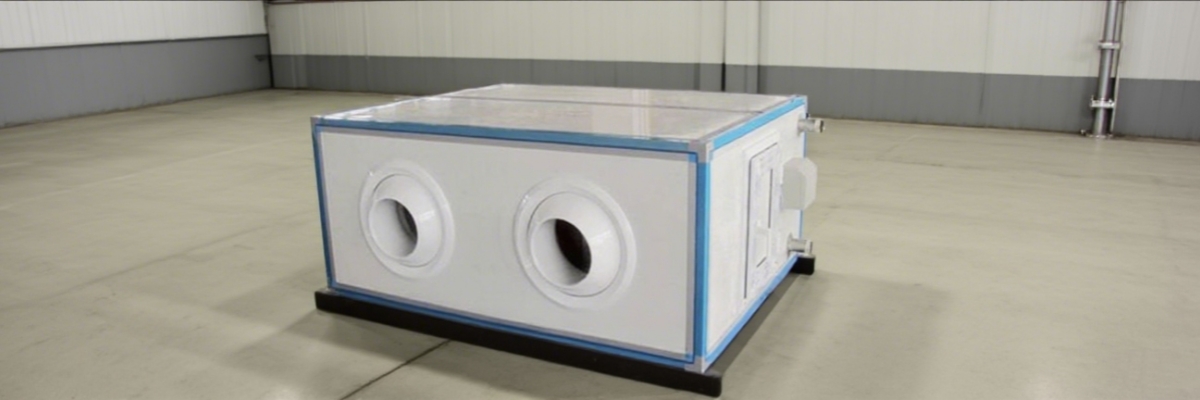

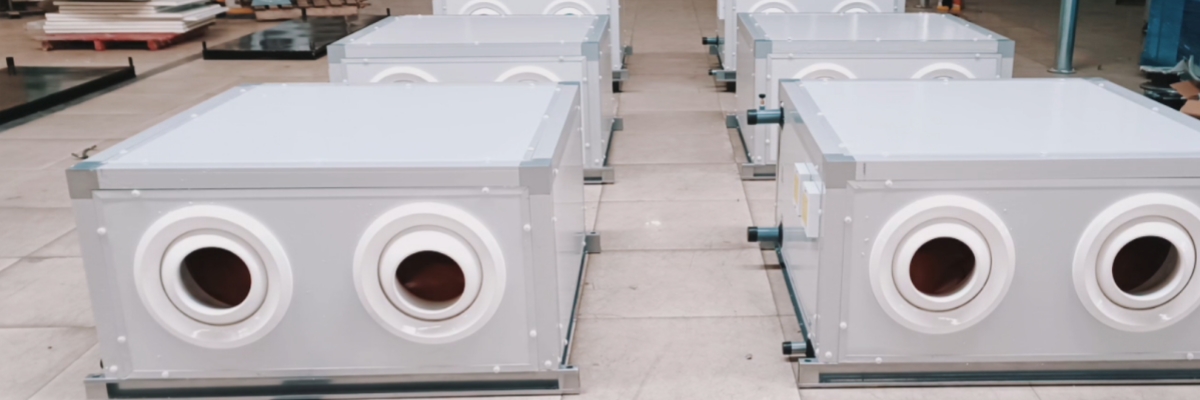

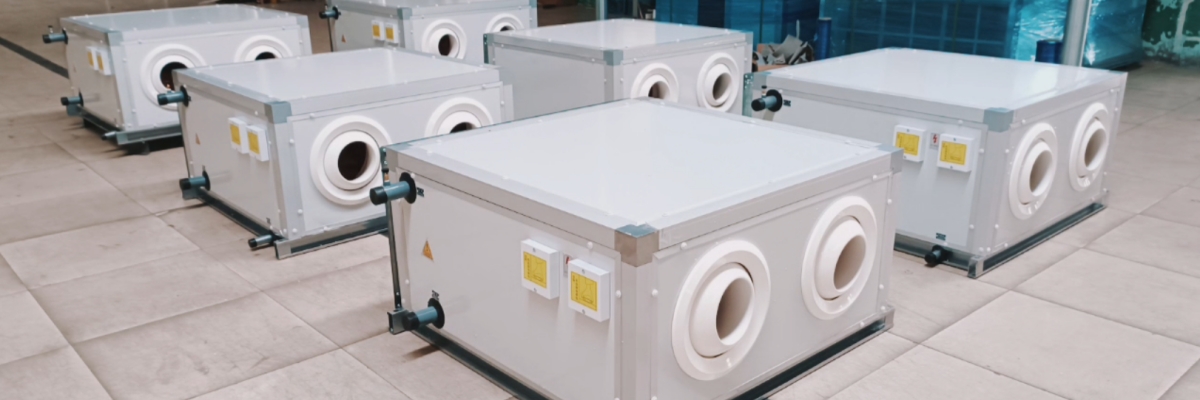

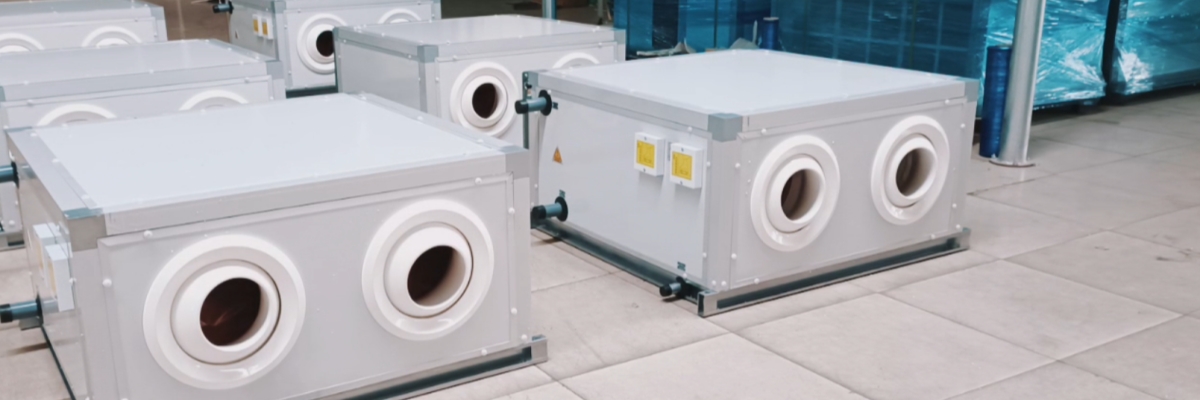

Реальный дисплей

Потолочная Вентиляционная установка

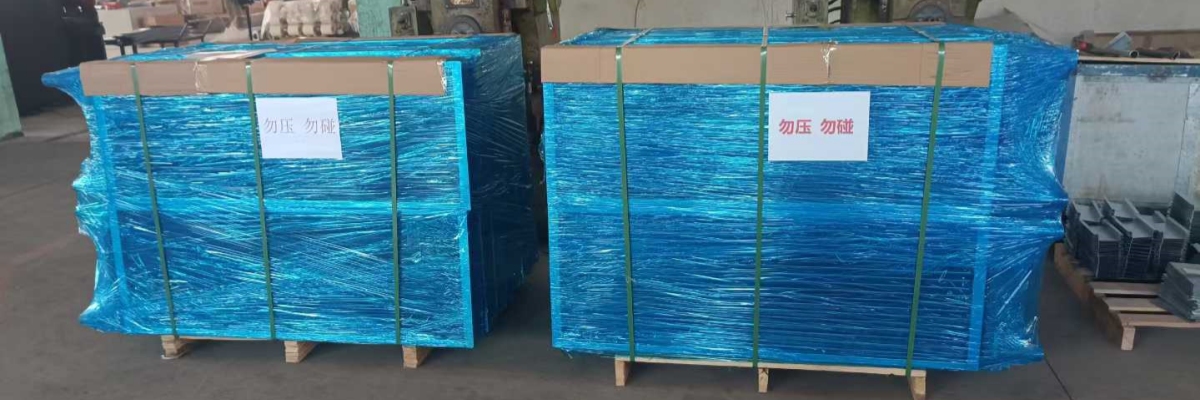

Упаковка и доставка

Потолочная Вентиляционная установка

FAQ

1. Каковы характеристики выносных струйных кондиционеров по сравнению с обычными воздухообрабатывающими агрегатами (AHU)?
В выносных струйных кондиционерах используются сферические сопла для выпуска воздуха. В отличие от обычных потолочных кондиционеров, выносные струйные кондиционеры не подключаются к воздуховодам. Они в основном используются для прямой подачи воздуха на большие расстояния и подходят для использования в больших помещениях.

2. Изготавливаете ли вы продукцию по индивидуальному заказу?
Да, мы являемся производителем.мы предлагаем производство по индивидуальным параметрам. Вы можете предоставить нам технические требования — размеры, мощность, условия эксплуатации. Наши инженеры свяжутся с вами для согласования деталей, разработки проекта и последующего изготовления продукции, полностью соответствующей вашему запросу.
