Что такое вентиляционная установка с рекуперацией тепла? Полное руководство по вентиляции помещений и рекуперации тепловой энергии
Что такое установка для вентиляции с подачей свежего воздуха?
Установка для вентиляции с подачей свежего воздуха (профессиональные термины: ERV — установка с рекуперацией энергии (Energy Recovery Ventilator), HRV — установка с рекуперацией тепла (Heat Recovery Ventilator)) — это оборудование для вентиляции и обработки воздуха во всём здании, обеспечивающее организованный воздухообмен между внутренним и наружным пространством без необходимости открывать окна.
Установка непрерывно удаляет отработанный воздух из помещений и подаёт свежий наружный воздух после фильтрации с помощью механической системы вентиляции. Благодаря встроенному теплообменному элементу она позволяет утилизировать тепловую энергию вытяжного воздуха и передавать её приточному воздуху, обеспечивая постоянное обновление воздуха при снижении энергопотребления.
Установки с рекуперацией тепла и энергии являются важным элементом современных систем вентиляции, создающих здоровый микроклимат в зданиях и обеспечивающих комфортные условия в жилых помещениях.

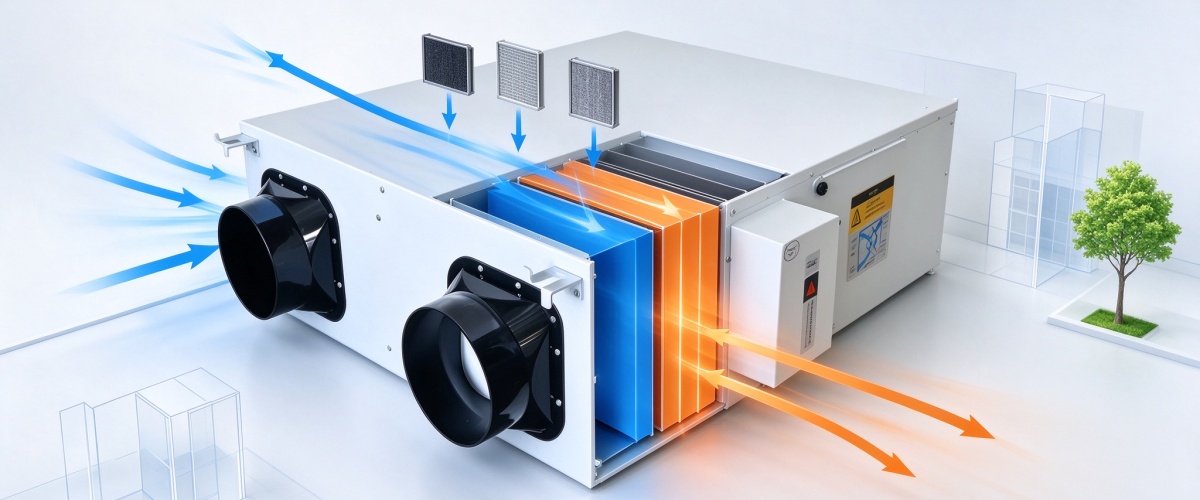

Как работает вентиляционная установка с рекуперацией тепла?
Вентиляционные установки с подачей свежего воздуха работают по основному принципу одновременной приточно-вытяжной вентиляции и рекуперации энергии. Оборудование функционирует в полностью автоматическом режиме. Два независимых воздушных канала работают одновременно, при этом приточный и вытяжной потоки не смешиваются.
1. Вытяжной канал
Удаляет из помещений загрязнённый воздух, содержащий углекислый газ, формальдегид, неприятные запахи, пыль и другие загрязняющие вещества. Перед выбросом наружу вытяжной воздух проходит через теплообменник, передавая ему тепловую энергию и, в зависимости от типа теплообменника, влагу.
2. Приточный канал
Забирает наружный воздух и очищает его с помощью многоступенчатой системы фильтрации, которая может включать фильтры предварительной очистки, фильтры тонкой очистки и HEPA-фильтры. Такая система задерживает пыльцу, частицы PM2.5, пыль, насекомых и другие загрязнения. В теплообменнике очищенный приточный воздух получает тепловую энергию от вытяжного потока, благодаря чему его температура и, при использовании энтальпийного теплообменника, влажность приближаются к комфортным значениям. Затем свежий воздух распределяется по всем обслуживаемым помещениям.
Такая система организованного воздухообмена обеспечивает постоянное поступление свежего воздуха и помогает поддерживать комфортный микроклимат в помещении, сокращая потери тепла или холода, характерные для проветривания через открытые окна. Кроме того, она позволяет уменьшить проникновение уличного шума, сохраняя окна закрытыми.
ERV и HRV: основные различия
Вентиляционные установки с рекуперацией подразделяются на два основных типа — ERV (Energy Recovery Ventilator — установка с рекуперацией тепла и влаги) и HRV (Heat Recovery Ventilator — установка с рекуперацией тепла). Выбор оборудования зависит от климатических условий и требований к микроклимату в помещении.
1. ERV — установка с рекуперацией тепла и влаги
Установка ERV обеспечивает передачу как тепловой энергии, так и влаги между приточным и вытяжным воздухом. Благодаря этому оборудование подходит для эксплуатации в течение всего года.
Летом: помогает уменьшить поступление тепла и влаги с наружным воздухом, снижая нагрузку на систему кондиционирования.
Зимой: способствует сохранению тепла и влаги в помещении, уменьшая поступление холодного и сухого наружного воздуха.
ERV широко применяется в жилых зданиях и подходит для многих климатических зон, особенно для регионов с повышенной влажностью или значительными сезонными перепадами температуры.
2. HRV — установка с рекуперацией тепла
Установка HRV обеспечивает передачу тепловой энергии без целенаправленного переноса влаги между приточным и вытяжным воздухом. Основная задача оборудования — сокращение теплопотерь при вентиляции.
Зимой: позволяет передавать тепло удаляемого воздуха приточному, снижая нагрузку на систему отопления.
В регионах с холодным и сухим климатом: может быть предпочтительным решением, если приоритетом является рекуперация тепла без дополнительного влагообмена.
HRV особенно актуальна для зданий в холодных климатических зонах, где важно повысить энергоэффективность вентиляции в отопительный период.
Важно: фактическая эффективность рекуперации тепла и влаги зависит от конструкции теплообменника, режима работы и условий эксплуатации. При выборе между ERV и HRV необходимо учитывать климат региона, внутреннюю влажность и требования к системе вентиляции.
Основные функции и преимущества
1. Круглосуточное обновление воздуха
В герметичных помещениях без надлежащей вентиляции концентрация углекислого газа (CO₂) может значительно повышаться, а качество воздуха — ухудшаться, вызывая головокружение, сонливость и ощущение нехватки воздуха. Вентиляционная установка обеспечивает круглосуточный воздухообмен, способствует снижению концентрации CO₂ и поддержанию необходимого воздухообмена в жилых и офисных помещениях.
2. Многоступенчатая очистка воздуха
Установка оснащается многоступенчатой системой фильтрации, которая эффективно задерживает частицы PM2.5, смог, пыльцу, тополиный пух и пыль. Организованный воздухообмен способствует удалению загрязняющих веществ, включая формальдегид, бензол и суммарные летучие органические соединения (TVOC), выделяющиеся из строительных и отделочных материалов. Кроме того, вентиляция помогает удалять запахи приготовления пищи, табачный дым и затхлый воздух, улучшая качество воздуха в помещении.
3. Высокая энергоэффективность
Встроенный теплообменник позволяет возвращать часть тепловой энергии вытяжного воздуха и передавать её приточному потоку. В зависимости от конструкции теплообменника и условий эксплуатации эффективность рекуперации энергии может достигать 99% для отдельных моделей и режимов испытаний. Это помогает сократить потери тепла или холода при вентиляции, уменьшить нагрузку на системы кондиционирования, отопления и тёплого пола, а также снизить расходы на электроэнергию и отопление при длительной эксплуатации.
4. Снижение уровня шума и защита от избыточной влажности
Механическая приточно-вытяжная вентиляция обеспечивает воздухообмен без необходимости открывать окна, помогая снизить проникновение уличного шума от автомобильного движения, строительных работ и других внешних источников. Постоянное удаление избыточно влажного воздуха способствует регулированию влажности в помещении и снижает риск образования плесени на стенах, мебели и текстиле, поддерживая комфортный микроклимат.
5. Улучшение микроклимата и защита от пыли
При длительной работе систем кондиционирования и отопления без достаточного притока наружного воздуха качество воздуха в помещении может ухудшаться, а при определённых условиях — возникать ощущение сухости и дискомфорта. Вентиляционная установка обеспечивает поступление свежего воздуха и удаление загрязнённого, помогая поддерживать комфортный микроклимат. Фильтрация приточного воздуха также препятствует проникновению уличной пыли, пыльцы и насекомых через вентиляционную систему, а возможность держать окна закрытыми помогает уменьшить количество пыли в помещении и сократить частоту уборки.
Распространённые заблуждения
Заблуждение 1. Система вентиляции с подачей свежего воздуха — это то же самое, что очиститель воздуха
Это разные виды оборудования. Очиститель воздуха очищает воздух внутри помещения преимущественно за счёт рециркуляции и фильтрации, но сам по себе не обеспечивает приток наружного воздуха и не снижает концентрацию CO₂ посредством воздухообмена.
Вентиляционная установка с подачей свежего воздуха и рекуперацией энергии сочетает приточно-вытяжной воздухообмен, фильтрацию и, в зависимости от конструкции, рекуперацию тепла или тепла и влаги. Она удаляет загрязнённый воздух и подаёт очищенный наружный воздух, помогая решать проблемы недостаточного воздухообмена, повышенной концентрации углекислого газа и накопления загрязняющих веществ в помещении.

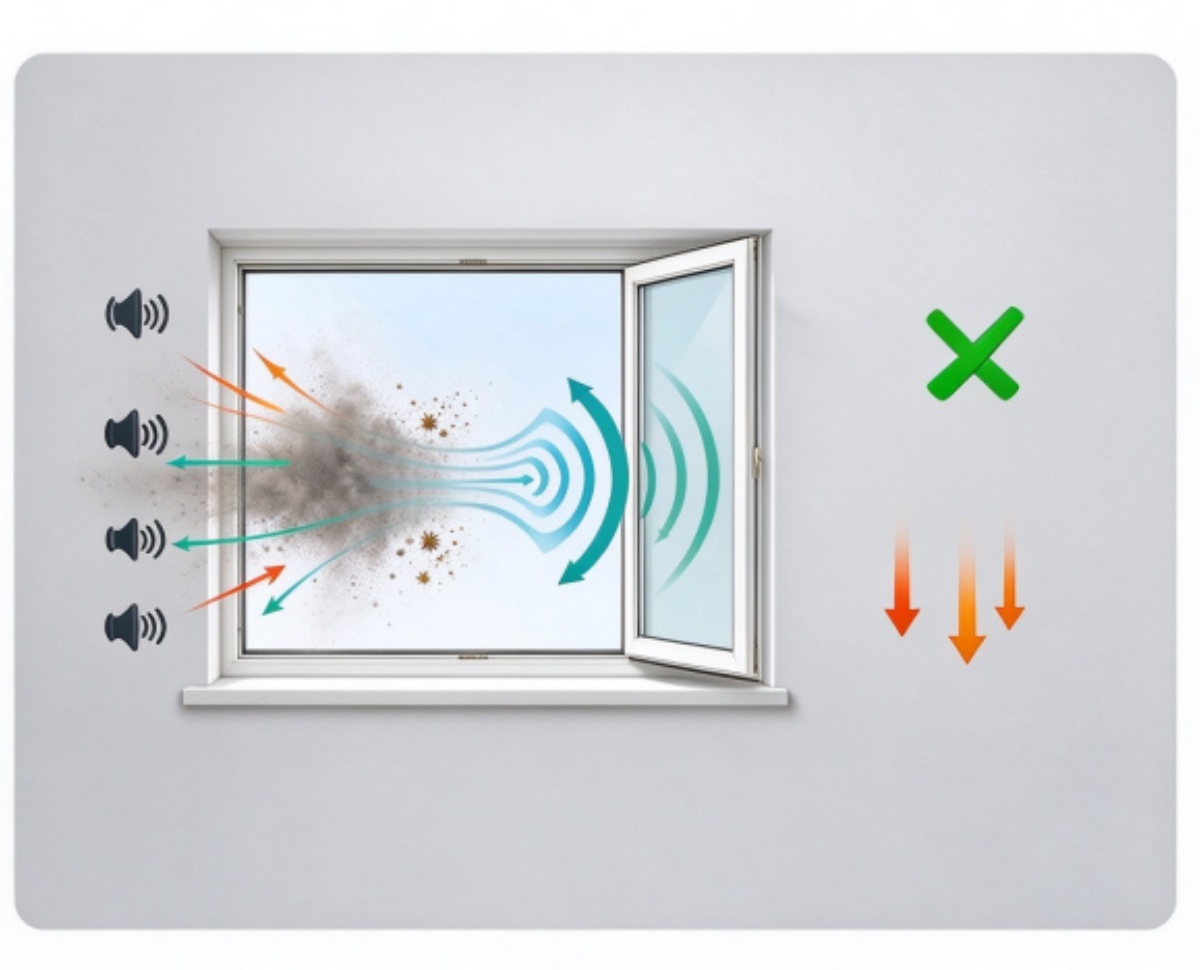

Заблуждение 2. Проветривать помещение через открытые окна лучше и дешевле
Проветривание через открытые окна не обеспечивает контролируемую фильтрацию поступающего воздуха от смога, пыли и пыльцы. Кроме того, через окна в помещение проникают уличный шум и насекомые, а вместе с удаляемым тёплым или охлаждённым воздухом теряется значительное количество энергии. Это может увеличивать нагрузку на системы отопления и кондиционирования.
Вентиляционная установка с рекуперацией тепла обеспечивает организованный воздухообмен в течение всего года, а система фильтрации помогает уменьшить поступление наружных загрязнений. Рекуперация снижает потери тепловой энергии, а возможность держать окна закрытыми способствует снижению уровня уличного шума и проникновения пыли. В результате такое решение может обеспечить более высокую общую энергоэффективность и комфорт по сравнению с регулярным проветриванием через окна.
