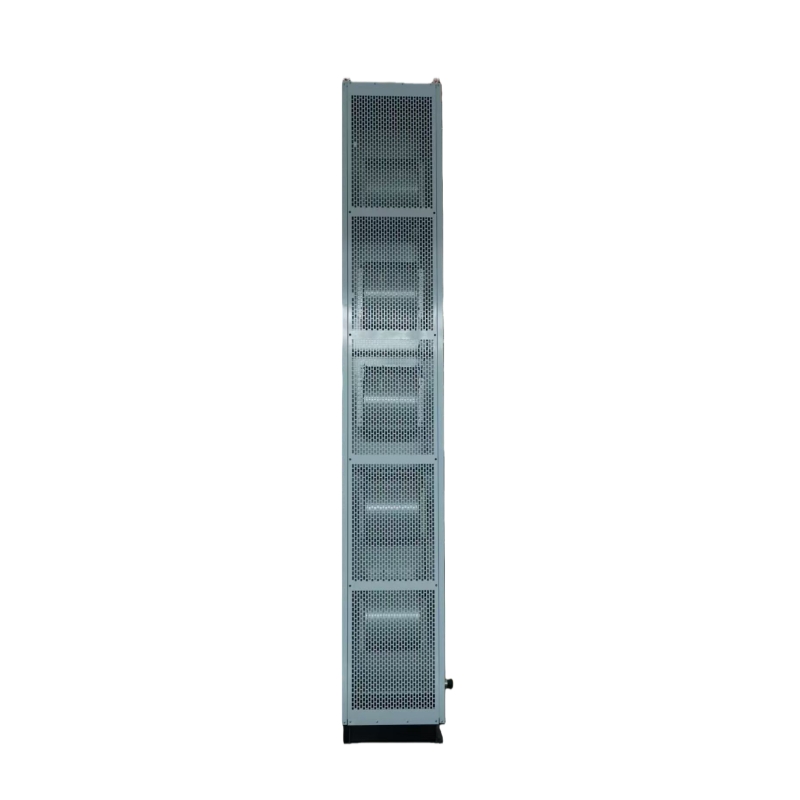

Вертикальная боковая воздушная завеса

Конструкция с боковым выбросом воздуха, более широкое покрытие: Вертикальный боковой выброс воздуха создает стабильную воздушную завесу со стороны двери, эффективно покрывая большие или высокие входы.

Энергоэффективность, снижение потерь энергии: Эффективно блокирует воздухообмен между внутренним и наружным пространством, помогая снизить энергопотребление системы кондиционирования.

Вертикальная установка: Напольная установка идеально подходит для высоких, широких или нестандартных дверных проемов.

Стабильная работа, низкий уровень шума: Оптимизированная конструкция вентилятора и воздуховода обеспечивает стабильную работу с низким уровнем шума.

Компактный внешний вид, простота обслуживания: Компактная и элегантная конструкция обеспечивает легкую очистку и техническое обслуживание, снижая эксплуатационные расходы.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Вертикальная боковая воздушная завеса — это специализированное устройство, предназначенное для создания «воздушного барьера» у входов в здания или открытых проходов с помощью высокоскоростного направленного воздушного потока. Её основная функция заключается не в регулировании температуры внутри помещения, а в уменьшении воздухообмена, блокировании пыли и насекомых, минимизации внешних возмущений воздушного потока, обеспечивая при этом беспрепятственное перемещение людей и грузов.

Благодаря вертикальной конструкции устройство устанавливается с одной стороны дверного проёма или прохода и подаёт воздух горизонтально, образуя непрерывную и стабильную воздушную завесу по всему проёму. По сравнению с воздушными завесами, устанавливаемыми сверху или снизу, боковая конфигурация особенно подходит для очень широких или очень высоких проёмов, позволяя избежать ограничений при установке, вызванных конструкциями потолка, и обеспечивая улучшенное покрытие воздушным потоком. Скорость воздушного потока и сила завесы могут регулироваться в соответствии с различными размерами дверей и условиями давления.

С точки зрения конструкции, вертикальная боковая воздушная завеса объединяет вентилятор, воздушный канал и систему управления в компактном корпусе. Внутренняя схема воздушного потока разработана таким образом, чтобы поддерживать прямолинейный и равномерный поток воздуха, уменьшая турбулентность и разрыв воздушных завес. Это обеспечивает стабильную эффективность разделения пространства даже при непрерывной работе и частом использовании дверей.

На практике вертикальные воздушные завесы с боковым потоком воздуха широко используются в торговых центрах, логистических центрах, промышленных предприятиях, на входах в холодильные камеры, в выставочных залах и крупных общественных зданиях. При правильном выборе и установке они обеспечивают эффективное пространственное разделение и контроль потерь энергии без необходимости использования физических дверей, что делает их эффективным и гибким решением для управления микроклиматом в современных зданиях.

Вертикальная боковая воздушная завеса

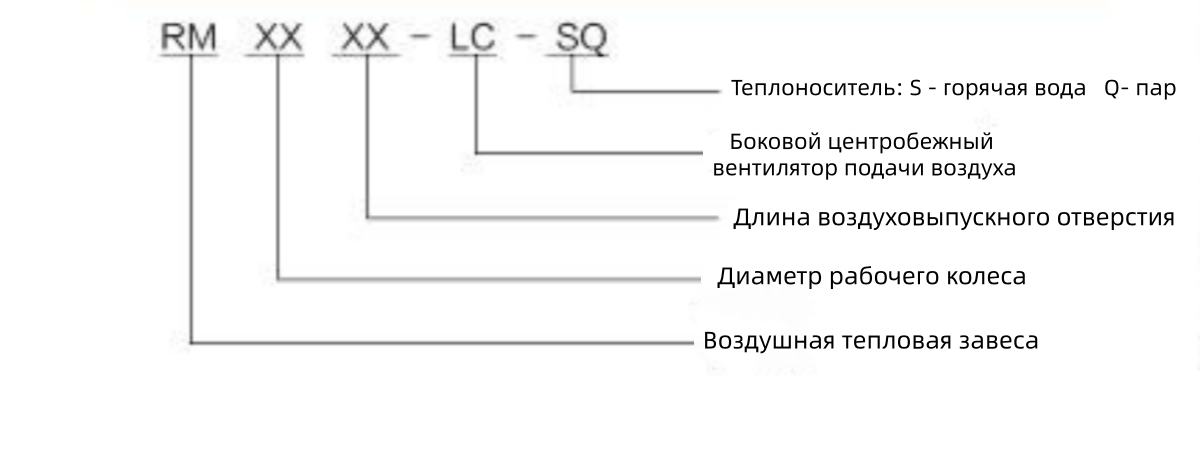

Описание модели

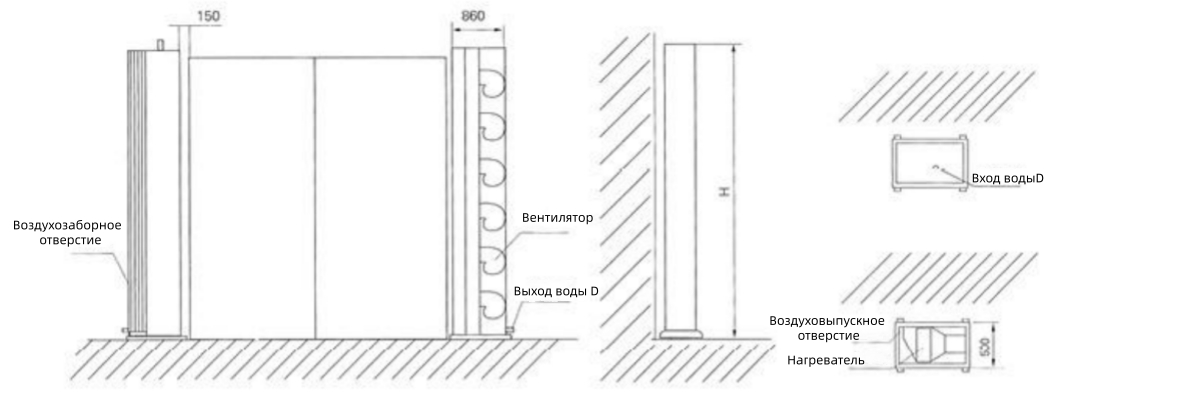

Габаритно-монтажный чертёж

Технические характеристики односторонней боковой струйной тепловой завесы с центробежным нагревом паром модели RM-LC-Q

Модель	Расход воздуха (m³/h)	Тепловая мощность (KW)	Скорость воздуха на выходе (m/s)	Температура воздуха на выходе (℃)	Количество конденсата (kg/h)	Параметры вентилятора					Уровень шума dB(A)	Расход воды (DN)
Модель	Расход воздуха (m³/h)	Тепловая мощность (KW)	Скорость воздуха на выходе (m/s)	Температура воздуха на выходе (℃)	Количество конденсата (kg/h)	Высота (mm)	Длина (mm)	Ширина (mm)	Мощность(kw)	Напряжение (v)	Уровень шума dB(A)	Расход воды (DN)
RM-2530LC-Q	12000	150	11	53	240	3000	860	500	4*0.55	380	65	40
RM-2533LC-Q	14000	170	12	54	269	3300	860	500	5*0.55	380	65	40
RM-2536LC-Q	15000	190	12	53	290	3600	860	500	5*0.55	380	65	40
RM-2539LC-Q	16800	210	12	53	330	3900	860	500	6*0.45	380	65	50
RM-2542LC-Q	18000	230	12	53	350	4200	860	500	6*0.55	380	65	50
RM-2545LC-Q	19500	250	12	53	391	4500	860	500	7*0.45	380	65	50
RM-2548LC-Q	21000	270	12	53	410	4800	860	500	7*0.55	380	65	50
RM-2551LC-Q	22400	280	12	53	435	5100	860	500	8*0.45	380	65	50
RM-2556LC-Q	24000	300	12	53	481	5600	860	500	8*0.55	380	65	50

Примечание: температура подаваемого воздуха 15°C, давление пара (манометрическое) 0.2 МPa. При установке тепловой завесы с обеих сторон дверного проема расход воздуха, тепловая мощность и количество конденсата удваиваются.

Технические характеристики односторонней боковой струйной тепловой завесы с центробежным нагревом горячей водой модели RM-LC-S

Модель	Расход воздуха (m³/h)	Тепловая мощность (KW)	Скорость воздуха на выходе (m/s)	Температура воздуха на выходе (℃)	Количество конденсата (kg/h)	Параметры вентилятора					Уровень шума dB(A)	Расход воды (DN)
Модель	Расход воздуха (m³/h)	Тепловая мощность (KW)	Скорость воздуха на выходе (m/s)	Температура воздуха на выходе (℃)	Количество конденсата (kg/h)	Высота (mm)	Длина (mm)	Ширина (mm)	Мощность(kw)	Напряжение (v)	Уровень шума dB(A)	Расход воды (DN)
RM-2530LC-S	12000	113	11	45	80	3000	860	500	4*0.55	380	65	40
RM-2533LC-S	14000	120	12	45	87	3300	860	500	5*0.55	380	65	40
RM-2536LC-S	15000	140	12	45	105	3600	860	500	5*0.55	380	65	40
RM-2539LC-S	16800	155	12	45	110	3900	860	500	6*0.45	380	65	50
RM-2542LC-S	18000	160	12	45	115	4200	860	500	6*0.55	380	65	50
RM-2545LC-S	19500	175	12	45	125	4500	860	500	7*0.45	380	65	65
RM-2548LC-S	21000	185	12	45	135	4800	860	500	7*0.55	380	65	65
RM-2551LC-S	22400	196	12	45	147	5100	860	500	8*0.45	380	65	80
RM-2556LC-S	24000	210	12	45	156	5600	860	500	8*0.55	380	65	80

Примечание: температура поступающей воды не менее 15°C, температура на входе и выходе воды 20–30°C.

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.
