подвесная струйная установка обработки воздуха

1.Использует струйную технологию подачи воздуха, обеспечивая большую дальность воздушного потока и равномерное распределение температуры в помещении.

2.Подвесная конструкция экономит полезное пространство и подходит для производственных помещений, выставочных залов и коммерческих объектов.

3.Большой расход воздуха ускоряет циркуляцию и повышает эффективность обработки воздуха в помещении.

4.Возможна интеграция функций охлаждения, обогрева и фильтрации для комплексной обработки воздуха.

5.Прямые поставки от производителя с возможностью настройки расхода воздуха, размеров установки и функциональной комплектации под требования проекта.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Подвесная струйная установка обработки воздуха — это современное оборудование для обработки и распределения воздуха, предназначенное для помещений с большой площадью и высокими потолками. Установка объединяет функции фильтрации, охлаждения, нагрева, подачи свежего воздуха и дальнобойного воздухораспределения, обеспечивая эффективный микроклимат на промышленных и коммерческих объектах.

Оборудование монтируется под потолком и оснащается шаровыми соплами для подачи воздуха. Конструкция сопел позволяет регулировать направление воздушного потока по горизонтали и вертикали, обеспечивая точную подачу обработанного воздуха в требуемые зоны помещения.

Основным преимуществом шаровых сопел является большая дальность подачи воздуха и высокая эффективность воздухораспределения. Мощная струя создает эффект индукции, вовлекая окружающий воздух в движение и усиливая циркуляцию воздушных масс. Благодаря этому значительно уменьшается температурное расслоение, а температура воздуха становится более равномерной по всему объему помещения.

Установка обычно включает секции фильтрации, теплообмена, вентилятора и струйного воздухораспределения. В зависимости от требований проекта оборудование может комплектоваться водяными охладителями, водяными нагревателями, электрическими нагревателями и многоступенчатой системой фильтрации.

Для зданий с большой высотой потолков струйная технология особенно эффективна, поскольку позволяет доставлять обработанный воздух непосредственно в рабочую зону без существенной потери скорости потока. Это помогает устранить застойные зоны воздуха и повысить общую эффективность системы кондиционирования.

Кроме того, подвесная струйная установка обработки воздуха поддерживает индивидуальную настройку: производительность по воздуху, дальность струи, количество сопел, мощность охлаждения и нагрева, класс фильтрации, систему управления и размеры корпуса можно адаптировать под конкретные требования объекта и условия эксплуатации.

подвесная струйная установка обработки воздуха

Пример применения

Подвесная струйная установка обработки воздуха широко применяется на складах, производственных участках и в зданиях с большой высотой потолков. Благодаря технологии дальнобойной струйной подачи воздуха оборудование обеспечивает равномерное распределение обработанного воздуха по всему помещению, устраняя проблемы неравномерной температуры и недостаточного охвата, характерные для традиционных систем вентиляции.

В зависимости от площади объекта и условий эксплуатации установка может оснащаться различными функциональными секциями, включая охлаждение, нагрев, подачу свежего воздуха и фильтрацию. Подвесной монтаж позволяет экономить полезную площадь помещения, а возможность индивидуальной настройки количества сферических сопел, углов подачи воздуха и системы управления обеспечивает максимальную адаптацию к требованиям конкретного проекта.

После ввода в эксплуатацию установка значительно улучшает циркуляцию воздуха в помещениях большого объёма, обеспечивает более равномерное распределение температуры, повышает комфорт персонала и способствует снижению энергозатрат. Решение широко используется на логистических складах, промышленных предприятиях, сборочных цехах, выставочных площадках и спортивных объектах.

Технические характеристики

При выборе подвесная струйная установка обработки воздуха особое внимание следует уделять требуемой дальности подачи воздуха и площади его распределения. Для помещений с большой высотой потолков, значительными пролётами или локальными зонами скопления людей струйная технология позволяет направленно транспортировать обработанный воздух на большие расстояния, повышая эффективность использования воздушных потоков внутри помещения.

Также необходимо учитывать особенности архитектуры здания при определении количества сопел, направления подачи воздуха и мест установки оборудования. Правильная организация воздушных потоков позволяет эффективно охватывать рабочие зоны и одновременно предотвращать возникновение дискомфорта из-за прямого воздействия воздушной струи. Для складских комплексов, производственных объектов, выставочных центров и спортивных сооружений рекомендуется уделять особое внимание равномерности распределения воздуха и эффективности струйного потока.

Дополнительно следует учитывать совместимость оборудования с конструкцией здания, включая высоту подвеса, несущую способность перекрытий и наличие пространства для технического обслуживания. Оборудование поддерживает индивидуальную настройку сопел, функциональных секций обработки воздуха и систем управления, что позволяет создавать оптимальные решения для различных объектов с большими внутренними пространствами.

Модель	Объем воздуха (м³/ч)	Холодильная мощность (КВт)	Внешнее статическое давление (Па)	Сопротивление воды (кПа)	Объем воды (м³/ч)	Мощность вентилятора (КВт)	Шум дБ(А)
G-1.5	1500	17.34	270	14.9	2.3	0.25	57
G-2	2000	23.13	270	20.0	3.2	0.55	57
G-2.5	2500	28.92	270	25.0	4.0	0.55	57
G-3	3000	34.67	270	21.2	4.8	0.65	57
G-4	4000	46.21	270	22.3	6.3	0.90	58
G-5	5000	57.77	270	23.8	7.6	0.55×2	60
G-6	6000	69.34	270	25.2	9.9	0.65×2	60
G-7	7000	80.87	270	26.7	10.9	0.75×2	62
G-8	8000	92.43	280	25.2	12.6	0.90×2	63
G-10	10000	119.68	310	27.9	15.3	1.5×2	65
G-12	12000	138.64	310	34.9	17.9	1.8×2	67
G-14	14000	161.74	290	44.1	21.0	1.8×2	68
G-16	16000	184.85	310	74.1	23.9	2.2×2	69

Модель	Объем воздуха (м³/ч)	Тепловая мощность (КВт)	Внешнее статическое давление (Па)	Сопротивление воды (кПа)	Объем воды (м³/ч)	Мощность вентилятора (КВт)	Шум дБ(А)
G-1.5	1500	12.89	270	5.2	1.4	0.25	57
G-2	2000	17.18	270	11.4	1.92	0.55	57
G-2.5	2500	21.47	270	8.5	2.4	0.55	57
G-3	3000	25.74	270	12.1	2.9	0.65	57
G-4	4000	34.33	270	12.7	3.9	0.90	58
G-5	5000	42.92	270	13.6	4.6	0.55×2	60
G-6	6000	51.51	270	14.4	5.9	0.65×2	60
G-7	7000	60.07	270	15.2	6.5	0.75×2	62
G-8	8000	68.66	280	14.4	7.6	0.90×2	63
G-10	10000	88.91	310	16.0	9.2	1.5×2	65
G-12	12000	102.99	310	19.9	10.7	1.8×2	67
G-14	14000	120.16	290	25.2	12.6	1.8×2	68
G-16	16000	137.33	310	42.4	14.3	2.2×2	69

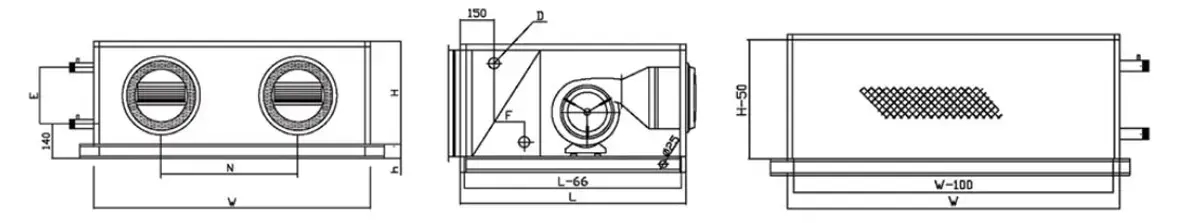

Внешние размеры

Модель	SL-1.5	SL-2	SL-2.5	SL-3	SL-4		SL-5
L	1245	1245	1245	1245	1245		1245
W	700	850	1000	1100	1350		1650
H	500	500	500	500	500		500
h	50	50	50	50	50		50
Φ	300*1	350*1	400*1	400*1	350*2	500*1	400*2
N	/	/	/	/	/	600	750
D(ин)	32	32	32	40	40		40
E	352	352	352	352	352		340
F	4 ряда труб: F=83, 6 рядов труб: F=138

Упаковка и доставка

После завершения комплексных испытаний подвесная струйная установка обработки воздуха проходит этап упаковки и отгрузки. Для оборудования применяется усиленная схема защиты, специально разработанная для подвесных установок, с дополнительной фиксацией струйных сопел, корпуса и внутренних функциональных узлов.

Благодаря технологии струйной подачи воздуха установка обеспечивает дальнобойное распределение воздушного потока и равномерное покрытие обслуживаемой зоны. Оборудование эффективно применяется на складах, производственных предприятиях, спортивных объектах и в других помещениях большой высоты. Поддерживаются различные варианты производительности, функциональных секций и систем управления в соответствии с требованиями проекта.

Часто задаваемые вопросы

1.Для каких объектов подходит подвесная струйная установка обработки воздуха?

Подвесная струйная установка обработки воздуха широко используется в производственных цехах, логистических складах, спортивных комплексах, выставочных центрах, аэропортах, крупных торговых объектах и других зданиях большого объема. Благодаря струйной технологии подача воздуха осуществляется на значительное расстояние, обеспечивая эффективную вентиляцию и кондиционирование высоких помещений.

2.Почему подвесная струйная установка обработки воздуха рекомендуется для помещений большой высоты?

В помещениях большой высоты традиционные системы часто не способны эффективно распределять воздух в рабочей зоне. Подвесная струйная установка обработки воздуха обеспечивает дальнобойную подачу воздуха и интенсивное перемешивание воздушных масс, устраняя температурное расслоение и обеспечивая комфортный микроклимат при меньших энергозатратах.
