Технические преимущества, принцип работы и области применения модульных чиллеров с воздушным охлаждением

Модульные чиллеры с воздушным охлаждением сегодня являются одним из наиболее востребованных видов оборудования для коммерческих систем центрального кондиционирования, промышленных систем поддержания постоянной температуры и модернизации инженерных систем ОВиК зданий. Благодаря интегрированной конструкции, воздушному охлаждению конденсатора, отсутствию необходимости в градирне, гибкости монтажа и простоте технического обслуживания они стали основным энергоэффективным решением, постепенно заменяющим традиционные чиллеры с водяным охлаждением. Однако большинство пользователей, инженеров и специалистов по закупкам хорошо знакомы лишь с преимуществами эксплуатации данного оборудования, тогда как принцип внутреннего теплообмена, четыре основных этапа холодильного цикла и назначение ключевых компонентов остаются недостаточно понятными.

I. Основные конструктивные элементы модульного чиллера с воздушным охлаждением

Модульный чиллер с воздушным охлаждением относится к категории холодильных машин с воздушным тепловым насосом (воздух–вода). Установка выполнена в виде единого интегрированного блока, в котором объединены все основные узлы: теплообменники, компрессор, система отвода тепла и система управления. Оборудование не требует установки внешней градирни, насоса охлаждающей воды или отдельного контура охлаждающей воды. Основные конструктивные элементы делятся на четыре системы: контур хладагента, гидравлический контур, воздушный контур и система автоматического управления. Совместная работа этих систем обеспечивает преобразование и передачу тепловой энергии.

1. Основные компоненты контура хладагента
Представляет собой герметичный холодильный контур, включающий спиральный компрессор, воздушный конденсатор с оребрением, электронный расширительный вентиль, пластинчатый испаритель, четырехходовой реверсивный клапан, устройства защиты по высокому и низкому давлению, ресивер жидкого хладагента и другие элементы. Данный контур является основой процесса преобразования энергии.

2. Основные компоненты гидравлического контура
Отвечает за транспортировку охлажденной или нагретой воды и включает пластинчатый теплообменник, патрубки подачи и обратной линии, реле протока воды, подпиточный клапан, фильтр, а также теплоизоляцию трубопроводов. Гидравлический контур подключается к конечным потребителям, таким как вентиляторные доводчики (фанкойлы), шкафные кондиционеры и другое климатическое оборудование.

3. Основные компоненты воздушного контура
Предназначен для теплообмена с наружным воздухом. В его состав входят малошумные осевые вентиляторы, высокоэффективный оребренный воздушный конденсатор и направляющие элементы воздушного потока. Отвод или поглощение тепла осуществляется за счет принудительной конвекции воздуха.

4. Интеллектуальная система автоматического управления
Включает главный PLC-контроллер, контроллер каскадного управления модулями, датчики температуры и давления, систему защиты от перегрузок, а также компоненты частотного регулирования. Система обеспечивает полностью автоматический запуск и остановку оборудования, регулирование производительности в зависимости от нагрузки, комплексную защиту и синхронизированную работу нескольких модулей.

II. Принцип работы модульного чиллера с воздушным охлаждением в режиме охлаждения

Режим охлаждения является основным рабочим режимом установки в летний период. Весь процесс основан на непрерывном замкнутом холодильном цикле, включающем сжатие, конденсацию, дросселирование и испарение. В результате система непрерывно производит охлажденную воду, которая подается к внутренним терминальным устройствам для кондиционирования помещений. Циркуляция хладагента осуществляется по полностью герметичному контуру без его расхода.

Шаг 1. Сжатие (повышение давления и накопление энергии)

После завершения процесса теплообмена в испарителе хладагент в виде газа низкого давления и низкой температуры поступает в спиральный компрессор. За счет механической работы компрессор значительно повышает давление и температуру хладагента, превращая его в газ высокого давления и высокой температуры. Этот этап является основным источником энергии холодильного цикла и создает необходимые условия для последующего отвода тепла.

Шаг 2. Конденсация с воздушным охлаждением (отвод тепла)

Газообразный хладагент высокого давления и высокой температуры поступает в оребренный воздушный конденсатор. Осевые вентиляторы установки обеспечивают постоянную подачу наружного воздуха через теплообменную поверхность конденсатора. Благодаря значительной разнице температур между хладагентом и окружающим воздухом тепло интенсивно отводится в атмосферу посредством принудительной конвекции.

По мере отдачи тепла температура хладагента снижается, и он конденсируется, переходя из газообразного состояния в жидкость высокого давления. В отличие от традиционных чиллеров с водяным охлаждением, модульный чиллер с воздушным охлаждением осуществляет теплоотвод непосредственно в окружающий воздух, полностью исключая необходимость использования градирни и системы охлаждающей воды.

Шаг 3. Дросселирование (резкое снижение давления и температуры)

После конденсатора жидкий хладагент высокого давления проходит через электронный расширительный вентиль. В процессе дросселирования его давление резко снижается, объем увеличивается, а температура значительно падает. На выходе образуется двухфазная смесь жидкого и газообразного хладагента низкого давления и низкой температуры, обладающая высокой холодопроизводительностью и готовая к эффективному поглощению тепла.

Шаг 4. Испарение (поглощение тепла и охлаждение воды)

Хладагент низкого давления и низкой температуры поступает в пластинчатый испаритель, где осуществляет теплообмен с циркулирующей водой. Поглощая тепло воды, хладагент полностью испаряется и вновь превращается в газ низкого давления и низкой температуры, а вода охлаждается до температуры 7–12 °C, образуя охлажденную воду.

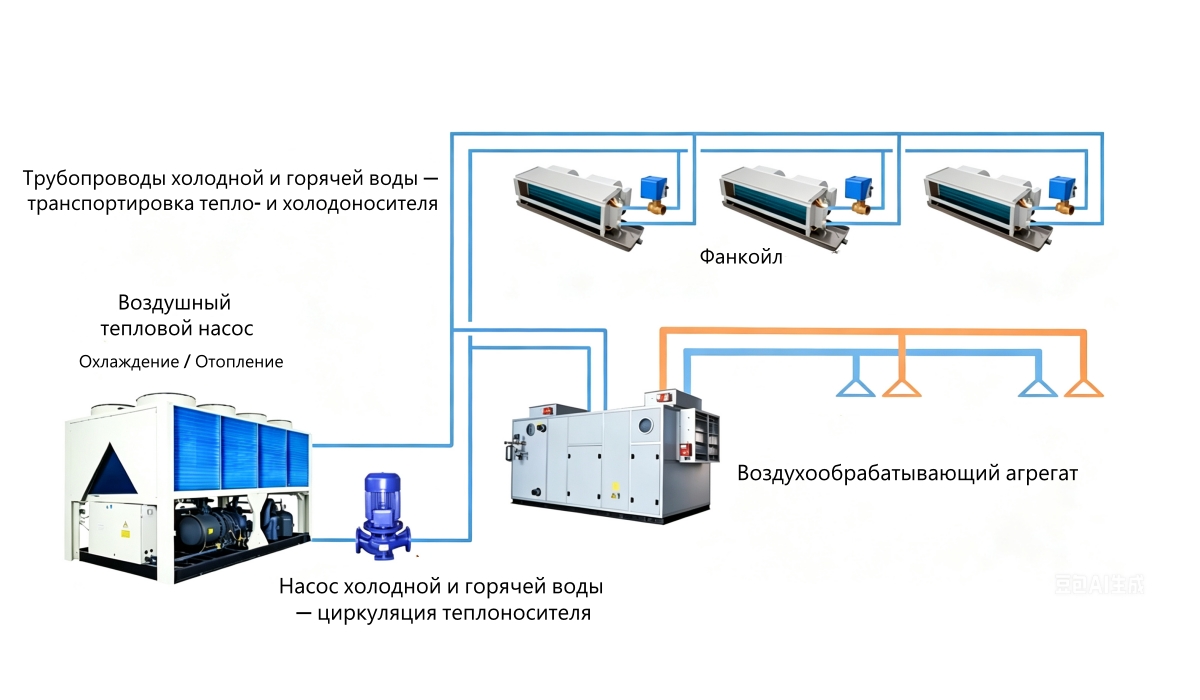

Затем охлажденная вода с помощью циркуляционного насоса подается к конечным потребителям — фанкойлам, центральным кондиционерам (воздухообрабатывающим установкам) и другому оборудованию. В терминальных устройствах вода поглощает тепло воздуха в помещениях, обеспечивая их охлаждение. После этого нагретый хладагент возвращается в компрессор, и холодильный цикл повторяется, обеспечивая непрерывную и стабильную работу системы кондиционирования.

III. Принцип работы модульного чиллера с воздушным охлаждением в режиме отопления

Модульный чиллер с воздушным охлаждением представляет собой оборудование с функциями охлаждения и отопления. В зимний период режим отопления реализуется за счет переключения направления потока хладагента с помощью четырехходового реверсивного клапана, что изменяет холодильный цикл на цикл теплового насоса «воздух–вода». Благодаря этому система эффективно использует тепловую энергию наружного воздуха и не требует применения электрических нагревателей или вспомогательных котлов, обеспечивая высокую энергоэффективность.

Шаг 1. Поглощение тепла из наружного воздуха (сбор низкопотенциальной тепловой энергии)

После переключения четырехходового реверсивного клапана направление циркуляции хладагента полностью изменяется. При этом наружный конденсатор начинает выполнять функцию испарителя. Осевые вентиляторы подают наружный воздух через оребренный теплообменник, а низкотемпературный хладагент поглощает содержащуюся в воздухе низкопотенциальную тепловую энергию и испаряется. Даже при отрицательных температурах наружный воздух содержит достаточное количество тепловой энергии, что позволяет тепловому насосу эффективно работать в режиме отопления.

Шаг 2. Сжатие (повышение температуры и потенциала тепловой энергии)

После поглощения тепла газообразный хладагент низкого давления поступает в компрессор. В результате сжатия его давление и температура значительно повышаются, превращая низкопотенциальную тепловую энергию наружного воздуха в высокопотенциальную тепловую энергию, пригодную для отопления помещений.

Шаг 3. Конденсация и передача тепла воде (нагрев теплоносителя)

Высокотемпературный хладагент высокого давления поступает в пластинчатый теплообменник, который в режиме отопления выполняет функцию конденсатора. В процессе теплообмена хладагент передает большое количество тепла циркулирующей воде, нагревая ее. После отдачи тепла хладагент конденсируется и переходит в жидкое состояние высокого давления. Нагретая вода затем подается к внутренним терминальным устройствам, обеспечивая отопление помещений.

Шаг 4. Дросселирование и повторение цикла (непрерывное отопление)

Жидкий хладагент проходит через электронный расширительный вентиль, где его давление и температура снижаются. После этого он вновь поступает в наружный теплообменник для поглощения тепла из окружающего воздуха, завершая цикл теплового насоса. Благодаря непрерывной циркуляции система стабильно производит горячую воду температурой 45–55 °C, полностью удовлетворяя потребности в отоплении и поддержании комфортной температуры в помещениях в зимний период.

Ⅳ. Ключевая особенность модульных чиллеров с воздушным охлаждением: принцип модульной совместной работы

Главным отличием модульных чиллеров с воздушным охлаждением от традиционных моноблочных центральных систем кондиционирования является технология независимой модульной работы. Каждый модуль представляет собой полностью автономную холодильную машину с собственным компрессором, теплообменниками и системой управления. Благодаря этому каждый модуль может запускаться, останавливаться и функционировать независимо от остальных.

При объединении нескольких модулей в единую систему интеллектуальный центральный контроллер в режиме реального времени анализирует тепловую нагрузку здания, температуру окружающего воздуха и температуру воды, после чего автоматически распределяет рабочую нагрузку между модулями.

При низкой тепловой нагрузке здания система автоматически отключает часть модулей, оставляя в работе только необходимое количество оборудования с оптимальной производительностью. Это позволяет избежать неэффективной работы при малой нагрузке и существенно снизить энергопотребление.

При достижении максимальной нагрузки все модули автоматически включаются одновременно, обеспечивая полную холодо- или теплопроизводительность системы для удовлетворения потребностей объекта.

Такой принцип работы полностью устраняет характерный для традиционных центральных систем кондиционирования недостаток, связанный с эксплуатацией оборудования большой мощности при небольшой нагрузке, что значительно повышает энергоэффективность системы. Кроме того, модульная архитектура обеспечивает высокую отказоустойчивость: при выходе из строя одного модуля остальные продолжают работать в штатном режиме, благодаря чему вся система отопления, вентиляции и кондиционирования воздуха (ОВиК) сохраняет непрерывную работоспособность.

Ⅴ. Основные эксплуатационные особенности модульных чиллеров с воздушным охлаждением

1. Воздушное охлаждение без необходимости использования градирни
В качестве среды для теплообмена используется наружный воздух. Воздушный конденсатор интегрирован в конструкцию установки, благодаря чему отсутствует необходимость в градирне, системе охлаждающей воды и насосах охлаждающей воды. Это значительно упрощает систему и принципиально исключает многие неисправности, характерные для чиллеров с водяным охлаждением.

2. Герметичный холодильный контур — стабильность и долговечность
Контур хладагента полностью герметичен, что исключает попадание загрязнений, образование накипи и коррозию, связанную с использованием воды. Благодаря стабильным условиям работы основных компонентов оборудование отличается высокой надежностью и более длительным сроком службы по сравнению с традиционными чиллерами с водяным охлаждением.

3. Реверсивный тепловой насос — охлаждение и отопление в одной установке
Переключение между режимами охлаждения и отопления осуществляется с помощью четырехходового реверсивного клапана. Одна установка обеспечивает охлаждение помещений летом и отопление зимой без необходимости использования дополнительного отопительного оборудования.

4. Интеллектуальное регулирование нагрузки — высокая энергоэффективность
Каждый модуль может запускаться и останавливаться независимо, а интеллектуальная система управления автоматически регулирует количество работающих модулей в соответствии с текущей нагрузкой. При частичной нагрузке энергопотребление значительно снижается, а сезонная энергоэффективность системы существенно превышает показатели традиционных центральных систем кондиционирования воздуха.

Ⅵ. Распространённые заблуждения о принципе работы модульных чиллеров с воздушным охлаждением

Заблуждение 1. Чиллер с воздушным охлаждением охлаждает помещение за счёт подачи холодного воздуха.
Разъяснение: Это неверно. Модульный чиллер с воздушным охлаждением не подает холодный воздух непосредственно в помещение. Он охлаждает воду посредством фазового перехода хладагента, после чего охлажденная вода поступает к терминальным устройствам (фанкойлам, воздухообрабатывающим установкам и т.д.), где происходит теплообмен с воздухом в помещении. Таким образом, это полноценная центральная система кондиционирования типа «воздух–вода», обеспечивающая значительно более высокий уровень комфорта по сравнению с обычными сплит-системами и кондиционерами прямого испарения.

Заблуждение 2. При низкой наружной температуре модульный чиллер с воздушным охлаждением не способен эффективно работать на отопление.
Разъяснение: Это также неверно. Благодаря технологии теплового насоса установка извлекает низкопотенциальную тепловую энергию из наружного воздуха. Стандартные модели способны стабильно работать в режиме отопления при температуре окружающей среды до –15 °C, а низкотемпературные исполнения рассчитаны на эксплуатацию в еще более суровых климатических условиях, полностью обеспечивая потребности в зимнем отоплении.

Заблуждение 3. При параллельной работе нескольких модулей энергопотребление увеличивается.
Разъяснение: На практике всё наоборот. Основное преимущество модульной системы заключается в интеллектуальном управлении количеством работающих модулей в зависимости от текущей нагрузки. При частичной нагрузке работают только необходимые модули, тогда как остальные автоматически отключаются. По сравнению с традиционными центральными системами кондиционирования с фиксированной производительностью такой принцип позволяет значительно снизить энергопотребление и делает модульные чиллеры с воздушным охлаждением одним из наиболее эффективных решений для энергосбережения в крупных зданиях и инженерных системах ОВиК.
