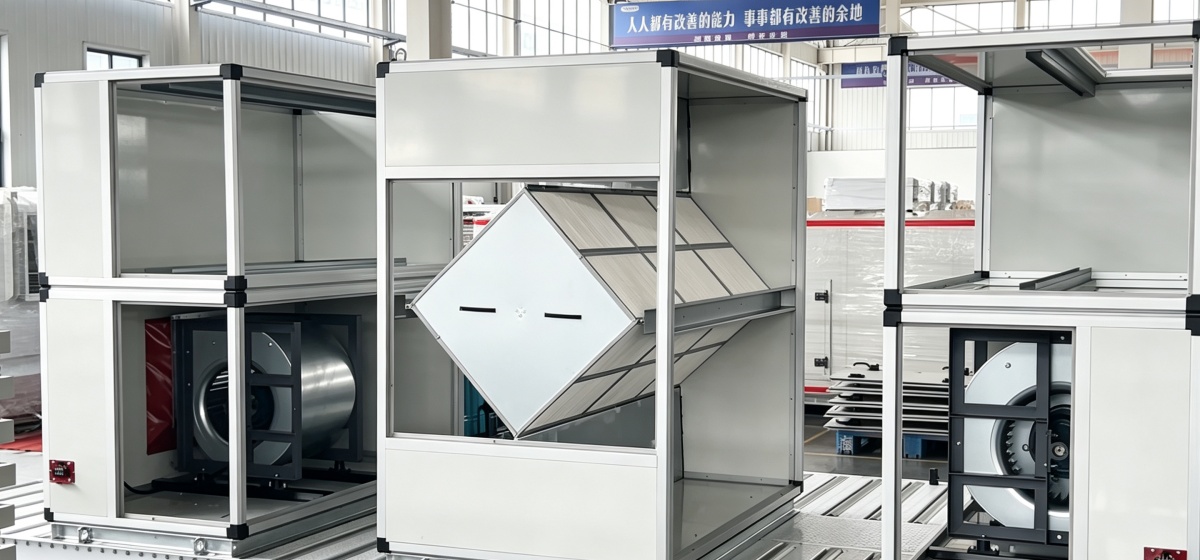

Приточно-вытяжная установка с полным рекуператором тепла: принцип работы, ключевые преимущества и применение в составе систем HVAC
Введение
В современных системах HVAC (отопление, вентиляция и кондиционирование воздуха) для коммерческих зданий, общественных объектов и жилых помещений премиум-класса качество внутреннего воздуха IAQ (Indoor Air Quality) и общая энергоэффективность оборудования становятся двумя ключевыми показателями, определяющими комфорт, соответствие требованиям экологичного строительства и эксплуатационные затраты здания в долгосрочной перспективе. Традиционное проветривание через открытые окна и механическая приточная или вытяжная вентиляция действительно обеспечивают удаление загрязнённого воздуха из помещений, однако одновременно приводят к значительным потерям охлаждённого или нагретого воздуха. Это увеличивает нагрузку на центральные системы кондиционирования, отопительное оборудование и внутренние терминальные устройства, что в итоге повышает общие энергозатраты HVAC-системы и снижает уровень теплового комфорта в помещениях.
Приточно-вытяжная установка с полным рекуператором тепла является одним из ключевых решений современных HVAC-систем, объединяющим эффективный воздухообмен и снижение энергопотребления. Она позволяет устранить противоречие между необходимостью постоянной подачи свежего воздуха и стремлением минимизировать потери энергии здания. В реальных инженерных проектах такое оборудование обычно работает совместно с фанкойлами, центральными холодильными установками, комплектными установками обработки воздуха (AHU) и другими основными элементами HVAC-системы, формируя комплексную систему обработки воздуха с поддержанием требуемых параметров температуры, подачи свежего воздуха, влажности и энергоэффективности.
В данной статье подробно рассматриваются определение оборудования, принцип работы, сравнительные параметры, ключевые преимущества, области применения, особенности подбора и монтажа. Материал призван предоставить практическую и профессиональную справочную информацию для выбора оборудования в инженерных проектах HVAC, модернизации существующих систем отопления, вентиляции и кондиционирования, а также проектирования систем для новых зданий.
Что такое приточно-вытяжная установка с полным рекуператором тепла?
Приточно-вытяжная установка с полным рекуператором тепла — это централизованное вентиляционное оборудование для обработки воздуха, специально разработанное для современных HVAC-систем. Она относится к ключевым энергосберегающим элементам инженерных систем вентиляции и кондиционирования зданий. В отличие от обычных приточных установок и установок с рекуперацией только явного тепла, главным преимуществом данной системы является возможность одновременно утилизировать явное тепло (тепловую энергию, связанную с температурой) и скрытое тепло (тепловую энергию, связанную с влагосодержанием воздуха) удаляемого воздуха. Таким образом, обеспечивается комплексная рекуперация тепловой энергии и влаги, что позволяет эффективно экономить энергию в течение всего года и адаптироваться к различным климатическим условиям — от высокой и низкой температуры до повышенной или пониженной влажности.
Установка оснащена независимыми приточным и вытяжным вентиляторами, которые отвечают соответственно за подачу свежего воздуха и удаление отработанного. Они формируют двунаправленный воздушный поток с разделёнными воздушными каналами, обеспечивая непрерывную циркуляцию воздуха без непосредственного смешивания приточного и вытяжного потоков. Наружный воздух постоянно поступает в установку, проходит многоступенчатую фильтрацию, очистку от пыли, обработку и теплообмен, после чего подаётся в помещение. Одновременно из помещений удаляется воздух с повышенным содержанием углекислого газа, формальдегида, TVOC, посторонних запахов и взвешенных частиц. Эти загрязнённые воздушные массы выводятся наружу.
Внутри полнотеплового рекуператора происходит передача тепловой энергии и влаги между двумя воздушными потоками. При этом приточный и вытяжной воздух физически разделены и не смешиваются, что позволяет исключить перекрёстное загрязнение. Благодаря этому система обеспечивает эффективный воздухообмен во всём здании и одновременно снижает нагрузку на HVAC-оборудование при охлаждении и отоплении.
В составе комплексной системы HVAC приточно-вытяжная установка с полным рекуператором тепла выполняет четыре основные функции: вентиляция и воздухообмен, очистка воздуха, рекуперация энергии и балансировка влажности. При этом установленные совместно фанкойлы отвечают преимущественно за точное поддержание температуры в помещениях, компенсацию тепловых и холодовых нагрузок и локальное регулирование температурных параметров.
Эти два типа оборудования дополняют друг друга и работают как единая система. Такая комбинация компенсирует ограничения традиционной системы с фанкойлами, которая работает преимущественно с рециркуляционным воздухом и сама по себе не обеспечивает необходимого притока свежего воздуха. Поэтому приточно-вытяжные установки с полным рекуператором тепла в сочетании с фанкойлами являются эффективным решением для HVAC-систем современных коммерческих зданий и качественного жилого строительства.
Принцип работы приточно-вытяжной установки с полным рекуператором тепла
Приточно-вытяжная установка с полным рекуператором тепла использует полнотепловой рекуператор на основе полимерной мембраны в качестве основного теплообменного элемента. Четыре стандартизированных этапа работы обеспечивают комплексный цикл очистки приточного воздуха, рекуперации энергии, стабильной подачи воздуха и взаимодействия с системой HVAC. Установка может стабильно сочетаться с различными типами фанкойлов и другими компонентами HVAC-системы, обеспечивая их согласованную работу.
1. Два независимых воздушных потока — исключение перетока и перекрёстного загрязнения
Установка оснащена двумя независимыми малошумными вентиляторами: один отвечает за подачу свежего воздуха, второй — за удаление отработанного воздуха из помещения. Воздушные каналы полностью разделены, а два воздушных потока движутся независимо друг от друга и не смешиваются.
Приточный вентилятор забирает наружный воздух и направляет его внутрь установки для последующей фильтрации и тепло- и влагообменной обработки. Вытяжной вентилятор удаляет из помещений накопившийся загрязнённый воздух, различные загрязнения и неприятные запахи. Полностью раздельная конструкция воздушных каналов предотвращает переток между приточным и вытяжным потоками и снижает риск вторичного загрязнения, обеспечивая подачу в помещение чистого и свежего воздуха.
2. Многоступенчатая фильтрация — повышение чистоты воздуха в помещении
Как ключевой элемент повышения качества воздуха в HVAC-системе, установка оснащается многоступенчатой системой фильтрации. В зависимости от требований проекта могут применяться фильтры грубой, средней и тонкой очистки, а также модули с активированным углём.
Поступающий с улицы воздух сначала очищается от пыльцы, насекомых и крупных частиц пыли, после чего проходит более тонкую фильтрацию для удаления PM2.5 и взвешенных загрязняющих частиц. Фильтр с активированным углём дополнительно помогает снижать концентрацию неприятных запахов, TVOC и некоторых летучих органических соединений.
Постоянная подача очищенного свежего воздуха позволяет компенсировать недостатки замкнутой рециркуляции воздуха в традиционных системах с фанкойлами, включая накопление загрязнений и снижение качества воздуха в помещениях. Это способствует повышению качества воздуха и уровня комфорта в герметичных помещениях.
3. Рекуперация тепловой энергии — эффективное снижение энергопотребления
Полнотепловой рекуператор является ключевым энергосберегающим компонентом приточно-вытяжной установки и одной из основных технологических особенностей, отличающих её от обычных приточных установок и систем, предназначенных только для рекуперации явного тепла.
Во время работы установки вытяжной воздух из помещения и наружный приточный воздух проходят через разные каналы рекуператора, между которыми происходит передача тепловой энергии и влаги. Воздушные потоки не смешиваются, а энергия и влага передаются через теплообменный элемент.
В летний период при работе системы кондиционирования более прохладный вытяжной воздух предварительно охлаждает горячий наружный воздух, существенно снижая тепловую нагрузку, поступающую с приточным воздухом. В зимний период тёплый вытяжной воздух предварительно нагревает холодный наружный воздух, что позволяет уменьшить тепловые потери и нагрузку на систему отопления.
Одновременно полнотепловой рекуператор обеспечивает передачу влаги, способствуя поддержанию более стабильного влажностного режима в помещении. Летом это помогает ограничивать поступление избыточной влаги, а зимой — снижать чрезмерное пересушивание воздуха. Благодаря этому оборудование может эффективно работать в различных климатических условиях и помогать поддерживать высокую энергоэффективность HVAC-системы в течение всего года.
4. Стабильная подача свежего воздуха и взаимодействие с терминальным оборудованием HVAC
После теплообмена, фильтрации и регулирования параметров температуры и влажности обработанный свежий воздух по системе воздуховодов равномерно распределяется по различным функциональным зонам помещения, обеспечивая стабильную, комфортную и достаточную подачу наружного воздуха.
Поскольку параметры приточного воздуха после рекуперации становятся ближе к условиям внутри помещения, его подача не вызывает резких температурных колебаний. Это помогает фанкойлам точнее поддерживать заданную температуру и снижает тепловую нагрузку на центральное холодильное оборудование и внутренние терминальные устройства.
В результате уменьшается необходимость в частых включениях и отключениях оборудования, снижаются эксплуатационная нагрузка и энергопотребление, а вся система отопления, вентиляции и кондиционирования работает более стабильно, экономично и комфортно.
Сравнение приточно-вытяжной установки с полным рекуператором тепла, установки с рекуперацией явного тепла и обычной приточной установки
При выборе оборудования для инженерных HVAC-систем эти три типа вентиляционного оборудования часто путают. Это может привести к неправильному подбору оборудования, недостаточной энергоэффективности системы и неудовлетворительному уровню комфорта. Сравнение ключевых характеристик позволяет наглядно увидеть преимущества приточно-вытяжной установки с полным рекуператором тепла, а также её высокую совместимость с фанкойлами в составе комплексных систем отопления, вентиляции и кондиционирования.
Обычная приточно-вытяжная установка выполняет преимущественно базовые функции подачи и удаления воздуха и не оснащается системой рекуперации энергии. В процессе воздухообмена значительная часть энергии, накопленной в обработанном воздухе помещения, теряется вместе с вытяжным воздухом. Большая разница между температурой наружного и приточного воздуха может негативно влиять на тепловой комфорт и одновременно увеличивать нагрузку на фанкойлы и центральную систему кондиционирования. Поэтому такое оборудование преимущественно подходит для простых систем вентиляции, где не предъявляются высокие требования к поддержанию температуры и влажности.
Приточно-вытяжная установка с рекуперацией явного тепла обеспечивает передачу преимущественно температурной энергии, но не осуществляет полноценный влагообмен. В условиях продолжительного сезона дождей и высокой влажности, например в южных и прибрежных регионах, такая система не позволяет эффективно компенсировать влажностную нагрузку наружного воздуха. Это может приводить к повышенной влажности, образованию конденсата и ощущению духоты в помещении. Поэтому оборудование с рекуперацией только явного тепла чаще применяется в относительно сухом климате и в проектах с умеренными требованиями к микроклимату.
Приточно-вытяжная установка с полным рекуператором тепла обеспечивает передачу как температурной энергии, так и влаги между приточным и вытяжным воздухом. Эффективность рекуперации тепла может достигать 70% и более в зависимости от конструкции и условий эксплуатации. Благодаря одновременному контролю теплового и влажностного баланса установка обеспечивает стабильную работу в различных сезонных режимах и способствует повышению качества приточного воздуха.
От сухого климата северных регионов до влажного климата южных и прибрежных районов такое оборудование может эффективно интегрироваться в комплексную HVAC-систему. При совместной работе с фанкойлами оно помогает повысить общий уровень комфорта, снизить тепловую нагрузку на систему кондиционирования и уменьшить эксплуатационное энергопотребление. Поэтому приточно-вытяжная установка с полным рекуператором тепла является оптимальным решением для современных энергоэффективных зданий и проектов с повышенными требованиями к энергосбережению.
Ключевые преимущества приточно-вытяжной установки с полным рекуператором тепла
1. Значительное снижение энергопотребления HVAC-системы и эксплуатационных затрат
Благодаря эффективной рекуперации энергии в теплообменном элементе приточно-вытяжная установка с полным рекуператором тепла существенно компенсирует тепловую и холодовую нагрузку, которую создаёт наружный воздух, снижая непроизводительные энергозатраты систем кондиционирования и отопления. При совместной работе с фанкойлами установка уменьшает нагрузку на терминальное оборудование и сокращает частоту включения и отключения центрального оборудования.
При длительной эксплуатации это обеспечивает заметную экономию электроэнергии и снижает затраты на техническое обслуживание в крупных объектах, таких как коммерческие здания, гостиницы, больницы и офисные комплексы. Такое решение соответствует современным требованиям к энергоэффективности и проектированию зелёных зданий.
2. Компенсация ограничений фанкойлов и повышение уровня комфорта
Отдельно работающая система с фанкойлами преимущественно использует рециркуляционный воздух внутри помещения. При длительной эксплуатации без организованного притока наружного воздуха возможно повышение концентрации углекислого газа и ухудшение качества воздуха, что создаёт ощущение духоты и дискомфорта.
Приточно-вытяжная установка с полным рекуператором тепла обеспечивает постоянный воздухообмен с наружной средой, поддерживает поступление свежего воздуха и способствует стабилизации температуры и влажности. Это помогает фанкойлам более равномерно и стабильно поддерживать заданную температуру, создавая комфортный микроклимат с оптимальным воздухообменом и сбалансированной влажностью.
3. Многоступенчатая очистка воздуха для поддержания высокого качества воздуха в помещении
Современные здания могут сталкиваться с различными загрязнителями воздуха, включая формальдегид, TVOC, пыль, неприятные запахи и повышенную концентрацию углекислого газа. Приточно-вытяжная установка обеспечивает непрерывный воздухообмен и очистку воздуха, помогая разбавлять концентрацию загрязняющих веществ и удалять отработанный воздух из помещений.
За счёт постоянного удаления загрязнённого воздуха и подачи очищенного наружного воздуха система компенсирует недостаток вентиляции в традиционных HVAC-системах с преобладанием рециркуляции. Это особенно актуально для помещений с высокой плотностью людей, ограниченным естественным воздухообменом и повышенными требованиями к качеству воздуха.
4. Тихая и стабильная работа, удобство установки в различных помещениях
Установка оснащается малошумными вентиляторами, виброизоляционными элементами и конструкцией корпуса, оптимизированной для снижения уровня шума и вибрации. Благодаря этому оборудование может использоваться в офисах, жилых помещениях, учебных заведениях и медицинских учреждениях без существенного акустического воздействия.
Многие модели имеют конструкцию для скрытого монтажа за подвесным потолком, поэтому практически не занимают полезное пространство помещения. Воздуховоды можно интегрировать в существующую систему вентиляции и совместить с фанкойлами и центральной системой кондиционирования. Это упрощает монтаж и модернизацию существующих объектов и обеспечивает широкую совместимость оборудования.
5. Работа в различных климатических условиях в течение всего года
Приточно-вытяжная установка с полным рекуператором тепла может стабильно работать в различных сезонных условиях — от жаркого лета и холодной зимы до переходных сезонов и периодов повышенной влажности.
Летом рекуперация предварительно снижает температуру приточного воздуха и уменьшает поступление тепловой нагрузки в помещение. В зимний период тёплый вытяжной воздух предварительно нагревает наружный приточный воздух, сокращая потери тепловой энергии. В условиях повышенной влажности система способствует поддержанию более стабильного влажностного режима внутри помещений.
В результате оборудование помогает снизить зависимость эффективности HVAC-системы от сезонных условий и поддерживать стабильные параметры микроклимата в течение всего года.
Основные области применения
Приточно-вытяжная установка с полным рекуператором тепла является важным компонентом современных HVAC-систем. В сочетании с фанкойлами она подходит для большинства коммерческих, жилых и общественных объектов и широко применяется в проектах с повышенными требованиями к качеству микроклимата и энергоэффективности.
Коммерческие офисные объекты
Офисные здания, бизнес-центры и промышленные офисные комплексы — оборудование обеспечивает постоянный приток свежего воздуха в помещениях с ограниченным естественным воздухообменом, помогает поддерживать комфортный микроклимат и одновременно снижает энергетическую нагрузку на систему кондиционирования.
Объекты сферы услуг и коммерческой деятельности
Гостиницы, апарт-отели, торговые центры, выставочные залы и предприятия общественного питания — непрерывный воздухообмен помогает поддерживать качество воздуха и комфорт посетителей, а рекуперация энергии позволяет снизить долгосрочные эксплуатационные расходы HVAC-системы.
Общественные и социальные объекты
Школы, больницы, библиотеки, спортивные комплексы и другие помещения с высокой плотностью людей — постоянная подача свежего воздуха и удаление отработанного помогают поддерживать более благоприятное качество воздуха и снижать концентрацию загрязняющих веществ в помещениях.
Жилые объекты премиум-класса
Виллы, просторные квартиры и современные жилые комплексы — совместно с центральным кондиционированием и фанкойлами установка позволяет сформировать комфортную систему вентиляции с поддержанием стабильной температуры, эффективным воздухообменом, контролем влажности, низким уровнем шума и сниженным энергопотреблением.
Промышленные и специальные помещения
Небольшие чистые производственные помещения, лаборатории и архивы — оборудование может применяться там, где одновременно требуется контролировать параметры температуры и влажности, снижать энергопотребление и поддерживать стабильные условия воздуха в помещении.
