Что такое потолочная установка обработки воздуха? Полный разбор ключевого оборудования коммерческих систем вентиляции и кондиционирования
Потолочная установка обработки воздуха — что это такое?
В системах отопления, вентиляции и кондиционирования коммерческих зданий, промышленных предприятий и общественных объектов потолочная установка обработки воздуха является одним из ключевых терминальных устройств, выполняющих функции подачи свежего воздуха, очистки, поддержания температуры и регулирования влажности.
Нередко её ошибочно сравнивают с обычным фанкойлом или коммерческой системой кондиционирования. Однако потолочная установка обработки воздуха представляет собой комплексное оборудование для обработки воздуха, объединяющее функции подачи наружного воздуха, многоступенчатой фильтрации, тепло- и холодообмена, вентиляции и распределения воздуха, а в зависимости от комплектации — также осушения и увлажнения.
Благодаря скрытому потолочному монтажу, отсутствию необходимости занимать полезную площадь пола, широкой сфере применения и стабильной эксплуатации такое оборудование широко используется в коммерческих системах вентиляции, для организации воздухообмена и охлаждения производственных помещений, а также при модернизации центральных систем кондиционирования в офисных зданиях.
Ключевые преимущества потолочной установки обработки воздуха: почему она широко востребована в инженерных проектах HVAC?
По сравнению с традиционными напольными установками обработки воздуха и обычными фанкойлами, потолочная установка обработки воздуха отличается компактной конструкцией, многофункциональностью и высокой производительностью, благодаря чему хорошо подходит для коммерческих и промышленных объектов.
1. Скрытый потолочный монтаж — экономия пространства и совместимость с различными интерьерами

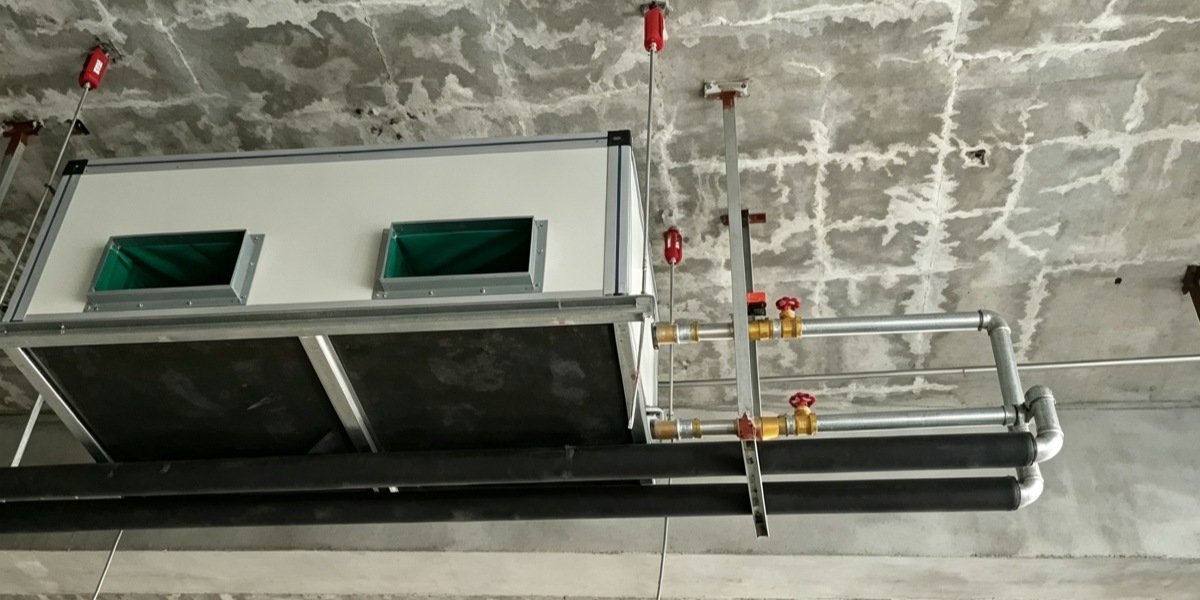

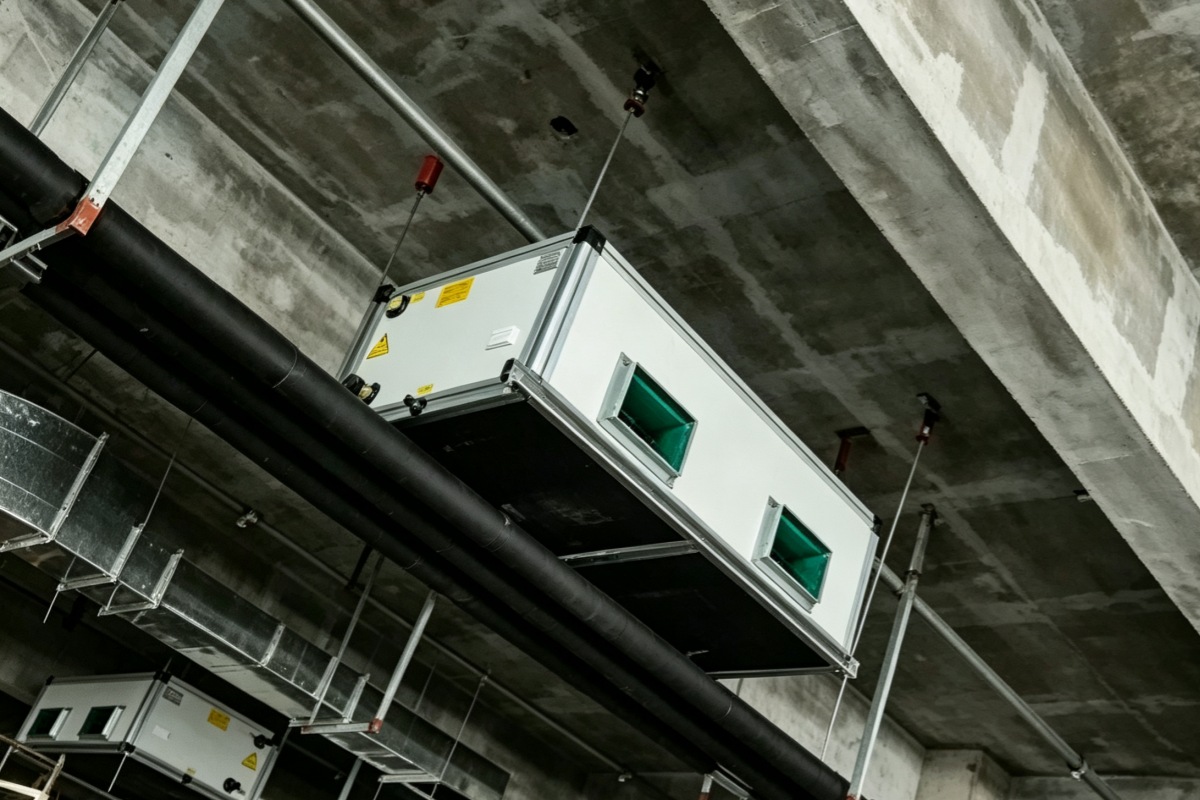

Установка выполнена в тонком и компактном корпусе и монтируется непосредственно в пространстве за подвесным потолком. В помещении предусматривается только ревизионный люк, поэтому оборудование не занимает полезную площадь пола.
Такое исполнение подходит для торговых центров, офисов, выставочных залов, гостиниц, производственных помещений и других объектов со средней высотой потолков, где важны рациональное использование пространства и аккуратный внешний вид интерьера. Скрытый монтаж позволяет гармонично интегрировать оборудование в современную архитектуру коммерческих зданий.
2. Многофункциональная конструкция — комплексная обработка воздуха
В отличие от фанкойла, предназначенного преимущественно для регулирования температуры воздуха в помещении, потолочная установка обработки воздуха может объединять несколько функций: подачу наружного воздуха, фильтрацию, охлаждение и осушение, отопление в зимний период, увлажнение и вентиляцию.
В зависимости от комплектации система позволяет удалять из воздушного потока пыль и взвешенные частицы, а также улучшать условия при повышенной влажности, наличии посторонних запахов и недостаточном воздухообмене. Это делает оборудование подходящим для проектов, где требуется не только температурное регулирование, но и комплексная обработка воздуха.
3. Большой расход воздуха и высокое внешнее статическое давление — дальняя и равномерная подача
Это одно из ключевых преимуществ данного оборудования. Стандартный диапазон производительности составляет 1000–15000 м³/ч. В зависимости от конструкции применяются модели с прямым приводом и ременной передачей.
Модели с прямым приводом обеспечивают расход воздуха 1000–6000 м³/ч, а модели с ременным приводом — до 1500–15000 м³/ч. Внешнее статическое давление составляет 100–400 Па, что позволяет использовать установку в системах с протяжёнными воздуховодами.
Максимальная дальность подачи воздуха может достигать 40 м, поэтому оборудование подходит для просторных помещений и объектов со множеством перегородок. Это помогает уменьшить неравномерность распределения температуры и снизить вероятность образования зон с недостаточным воздухообменом.
4. Низкий уровень шума, высокая энергоэффективность и удобное техническое обслуживание
Установка оснащается малошумным центробежным вентилятором, что позволяет снизить акустическое воздействие на рабочую, коммерческую и производственную среду.
Высокоэффективный теплообменник с медными трубками в сочетании с оптимизированной конструкцией воздушного канала обеспечивает эффективную передачу тепла и способствует снижению энергопотребления.
Модульная конструкция также упрощает техническое обслуживание. Фильтры, вентилятор и теплообменные компоненты могут демонтироваться через предусмотренный ревизионный люк в подвесном потолке, что облегчает регулярную очистку, диагностику и ремонт и позволяет сократить последующие эксплуатационные расходы.
5. Высокая степень индивидуальной комплектации — адаптация к различным условиям эксплуатации
Оборудование выпускается более чем в 10 типоразмерах и десятках вариантов исполнения. В соответствии с площадью помещения, требуемым воздухообменом и заданными параметрами температуры и влажности можно подобрать различные функциональные модули.
В зависимости от требований проекта возможна комплектация фильтрами грубой и средней очистки, системами обеззараживания и стерилизации воздуха, увлажнителями и системой регулирования скорости вращения вентилятора с переменной частотой.
Благодаря такой конфигурации оборудование может применяться как в стандартных коммерческих системах вентиляции и кондиционирования, так и в промышленных помещениях с повышенными требованиями к чистоте воздуха, а также в условиях, где необходимы специальные решения для защиты от влаги и коррозии.
Основные области применения — точное соответствие требованиям инженерных проектов HVAC
Потолочная установка обработки воздуха подходит для большинства малых и средних коммерческих, промышленных и вентиляционных проектов и является востребованным оборудованием в инженерных системах отопления, вентиляции и кондиционирования. Основные области применения включают:
Коммерческие и общественные помещения: торговые центры и супермаркеты, офисные здания, гостиничные номера, предприятия общественного питания, выставочные залы и конференц-залы. Оборудование помогает решать проблемы недостаточного воздухообмена, нарушения температурно-влажностного баланса и ухудшения качества воздуха в помещениях большой площади.
Промышленные объекты: небольшие производственные здания, цеха и складские помещения. Установка может использоваться для вентиляции, осушения, защиты от повышенной влажности и удаления пыли, а также для поддержания требуемых параметров температуры и чистоты воздуха в производственной зоне.
Медицинские и сервисные объекты: амбулаторные клиники, небольшие чистые помещения и учебно-тренинговые центры. При оснащении соответствующими фильтрационными и обеззараживающими модулями оборудование позволяет повысить уровень очистки и санитарной безопасности приточного воздуха.
Проекты реконструкции и модернизации: модернизация инженерных систем старых зданий, реконструкция коммерческих помещений и обновление инженерных систем магазинов. Компактное потолочное исполнение позволяет минимизировать вмешательство в существующие строительные конструкции, упростить монтаж и сократить продолжительность строительных работ.
Рекомендации по подбору потолочной установки обработки воздуха
Подбор потолочной установки обработки воздуха не следует выполнять только по производительности по воздуху. Необходимо комплексно учитывать площадь помещения, его назначение, количество людей, требуемый расход наружного воздуха, тепловую и холодовую нагрузку, протяжённость воздуховодов, внешнее статическое давление и доступное монтажное пространство.
В первую очередь производительность установки определяется исходя из требуемого расхода воздуха в конкретном проекте. При этом рекомендуется предусматривать определённый запас производительности, чтобы оборудование не работало постоянно на предельной нагрузке. Далее необходимо рассчитать требуемое внешнее статическое давление с учётом длины воздуховодов, количества отводов, сопротивления фильтров и характеристик конечных воздухораспределительных устройств. Это позволяет обеспечить преодоление сопротивления системы и стабильную подачу воздуха на необходимое расстояние.
Для торговых центров, предприятий общественного питания, конференц-залов и других помещений с высокой плотностью людей особое внимание следует уделять расходу наружного воздуха и эффективности фильтрации. Для производственных и складских помещений, а также объектов с повышенной влажностью рекомендуется дополнительно учитывать производительность по осушению, коррозионную стойкость и стабильность оборудования при продолжительной эксплуатации.
Если к проекту предъявляются повышенные требования к чистоте воздуха, установка может комплектоваться дополнительными модулями фильтрации средней эффективности, обеззараживания и дезинфекции воздуха в соответствии с фактическими условиями эксплуатации.
Кроме того, перед выбором оборудования необходимо проверить высоту пространства за подвесным потолком, габариты установки и возможность проведения технического обслуживания, включая доступ к фильтрам, вентилятору и теплообменнику.
В зависимости от конструкции здания, климатических условий и требований объекта возможно индивидуальное исполнение установки с подбором расхода воздуха, внешнего статического давления, класса фильтрации, теплообменной секции для холодной и горячей воды, системы увлажнения, обеззараживания и управления. Правильный подбор позволяет обеспечить эффективное взаимодействие установки с общей HVAC-системой, стабильную работу оборудования и оптимальные эксплуатационные характеристики.
Часто задаваемые вопросы: подбор, монтаж и техническое обслуживание потолочных установок обработки воздуха
1. В чём разница между потолочной установкой обработки воздуха и фанкойлом?
Фанкойл в основном предназначен для регулирования температуры воздуха в помещении и обычно не обеспечивает полноценную подачу наружного воздуха и многоступенчатую очистку. Его производительность по воздуху и дальность подачи также относительно ограничены.
Потолочная установка обработки воздуха представляет собой комплексное оборудование для обработки и подачи воздуха. В зависимости от комплектации она может обеспечивать подачу наружного воздуха, фильтрацию, охлаждение, нагрев, осушение и другие функции, а также работать с протяжённой системой воздуховодов. Поэтому она лучше подходит для помещений большой площади и объектов с повышенной потребностью в воздухообмене.
2. Можно ли устанавливать установку в помещении с небольшой высотой потолка?
Да. Для помещений с ограниченной высотой потолка предусмотрены модели в компактном и тонком исполнении. Небольшая высота корпуса позволяет минимально уменьшить полезную высоту помещения. Такое оборудование подходит для магазинов, небольших офисов и других помещений с ограниченным монтажным пространством.
3. Можно ли использовать установку совместно с системой приточной вентиляции?
Да. Потолочная установка обработки воздуха может подключаться к системе воздуховодов приточной вентиляции и использоваться в режимах подачи наружного воздуха или смешанной подачи. Это позволяет одновременно решать задачи вентиляции, воздухообмена и регулирования температуры и влажности, что делает оборудование эффективным компонентом коммерческих систем вентиляции и кондиционирования.
4. Требуется ли отдельный ревизионный люк в подвесном потолке?
Да. Поскольку установка монтируется скрыто за подвесным потолком, такие компоненты, как фильтры, подшипники вентилятора, электродвигатель и теплообменник, требуют периодического осмотра, очистки и технического обслуживания.
В стандартных инженерных проектах рекомендуется предусматривать ревизионный люк размером 450 × 450 мм напротив вентилятора и фильтрующей секции. Это позволяет выполнять основные операции по техническому обслуживанию без демонтажа значительной площади подвесного потолка и существенно упрощает последующую эксплуатацию оборудования.
5. Почему во время работы установки появляется вода или происходит утечка конденсата?
Утечка воды является одной из распространённых проблем при эксплуатации потолочных установок обработки воздуха. Основные причины обычно связаны с тремя факторами:
Неправильный уклон или засорение дренажной трубы. Недостаточный уклон, обратный уклон или засор препятствуют нормальному отводу конденсата.
Обмерзание теплообменника. Недостаточный расход воздуха может привести к обмерзанию теплообменника и последующему переливу конденсата при оттаивании.
Повреждение теплоизоляции или подсос воздуха. Нарушение целостности теплоизоляции и утечки воздуха могут привести к образованию вторичного конденсата.
Для предотвращения протечек необходимо правильно выполнить уклон дренажной линии, регулярно очищать дренаж, обеспечить качественную теплоизоляцию корпуса и воздуховодов, а также подобрать соответствующий расход воздуха.
6. Как выбрать установку с регулируемой скоростью вентилятора и обычную установку с постоянной скоростью?
Для небольших магазинов и офисов со стабильной численностью людей и относительно постоянными условиями эксплуатации достаточно потолочной установки с постоянной скоростью вентилятора. Такое решение отличается более простой конструкцией и может быть экономически выгодным.
Для выставочных залов, конференц-залов, чистых производственных помещений, супермаркетов и других объектов, где нагрузка существенно меняется в течение дня, рекомендуется потолочная установка с регулируемой скоростью вентилятора. Она позволяет изменять расход воздуха и мощность вентилятора в соответствии с текущей нагрузкой, что способствует снижению энергопотребления и более точному поддержанию заданных параметров воздуха.
7. Можно ли использовать потолочную установку обработки воздуха во влажной промышленной среде?
Да, но для таких условий рекомендуется использовать специально адаптированное исполнение с повышенной защитой от влаги и коррозии.
Стандартные модели преимущественно предназначены для обычных коммерческих помещений с нормальной влажностью. Для производственных цехов, складов, подземных помещений и других объектов с повышенной влажностью можно предусмотреть утолщённый корпус из оцинкованной стали, коррозионностойкие медные трубки теплообменника, влагозащищённый электродвигатель и влагозащищённые электрические соединения.
Такая комплектация помогает снизить риск коррозии корпуса и повреждения электрических компонентов и позволяет оборудованию работать в условиях повышенной влажности и запылённости.
8. Почему расход воздуха недостаточный или дальность подачи меньше расчётной?
Недостаточный расход воздуха не всегда связан с неисправностью оборудования. Во многих случаях причина заключается в подборе или монтаже системы.
Основные причины включают:
недостаточное внешнее статическое давление при выборе оборудования для длинной сети воздуховодов и большого количества отводов;
загрязнение фильтров, препятствующее прохождению воздуха;
утечки воздуха или неправильное расположение воздухораспределителей;
ослабление ремня вентилятора или недостаточная частота вращения электродвигателя.
Для восстановления требуемой производительности необходимо правильно подобрать установку по внешнему статическому давлению, регулярно очищать фильтры и проверить монтаж воздуховодов, вентилятор и привод.
9. Может ли потолочная установка обработки воздуха очищать воздух и устранять неприятные запахи?
Да. Базовая комплектация с фильтром грубой очистки позволяет задерживать крупные частицы пыли, пыльцу и другие механические загрязнения.
При установке дополнительных фильтров средней эффективности, фильтра с активированным углём и модуля ультрафиолетового обеззараживания возможности очистки воздуха значительно расширяются. Активированный уголь помогает снижать концентрацию неприятных запахов и некоторых летучих органических соединений, а дополнительные фильтрационные и обеззараживающие модули позволяют повысить уровень очистки воздуха.
Такая конфигурация особенно подходит для предприятий общественного питания, учебных центров, медицинских кабинетов и других помещений с повышенными требованиями к качеству воздуха. В зависимости от комплектации одна установка может одновременно выполнять функции вентиляции, температурного регулирования, очистки и удаления запахов.
10. Как снизить уровень шума после установки оборудования?
Шум при работе установки в основном можно разделить на аэродинамический и механический.
Аэродинамический шум часто возникает из-за слишком высокой скорости воздуха в воздуховодах или вибрации воздушной сети. Для его снижения можно использовать гибкие вставки, оптимизировать размеры воздуховодов и установить шумоглушитель.
Механический шум обычно связан с недостаточно надёжным креплением вентилятора, износом подшипников или неправильным выравниванием оборудования при монтаже. Необходимо проверить горизонтальность установки и надёжность креплений, своевременно выполнять обслуживание подшипников и использовать виброизолирующие элементы при подвесном монтаже.
Правильный подбор оборудования, профессиональный монтаж и регулярное техническое обслуживание позволяют значительно снизить уровень шума и обеспечить комфортные условия для работы, торговли и проживания.
