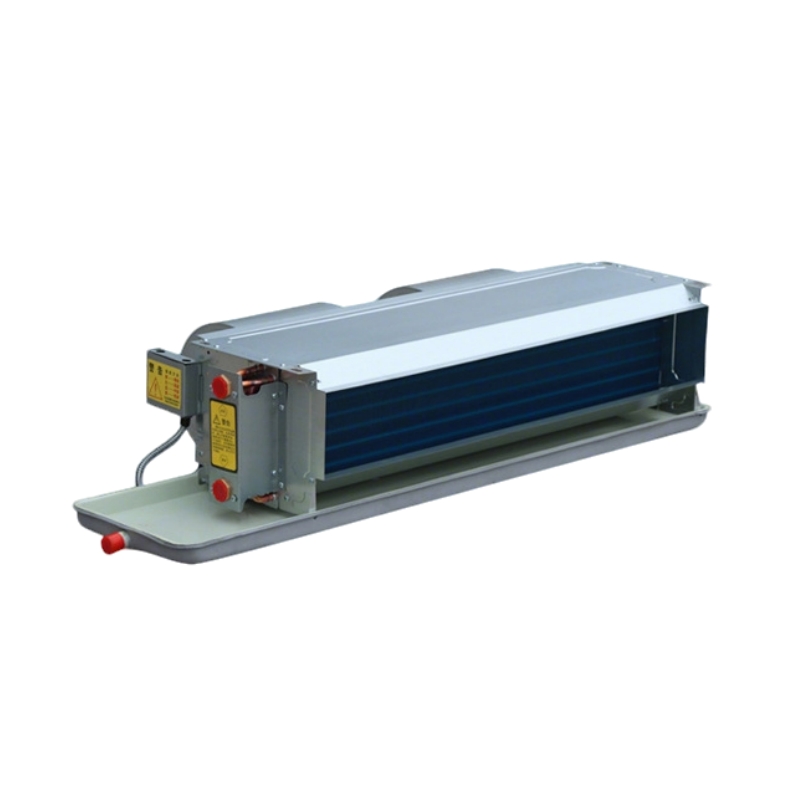

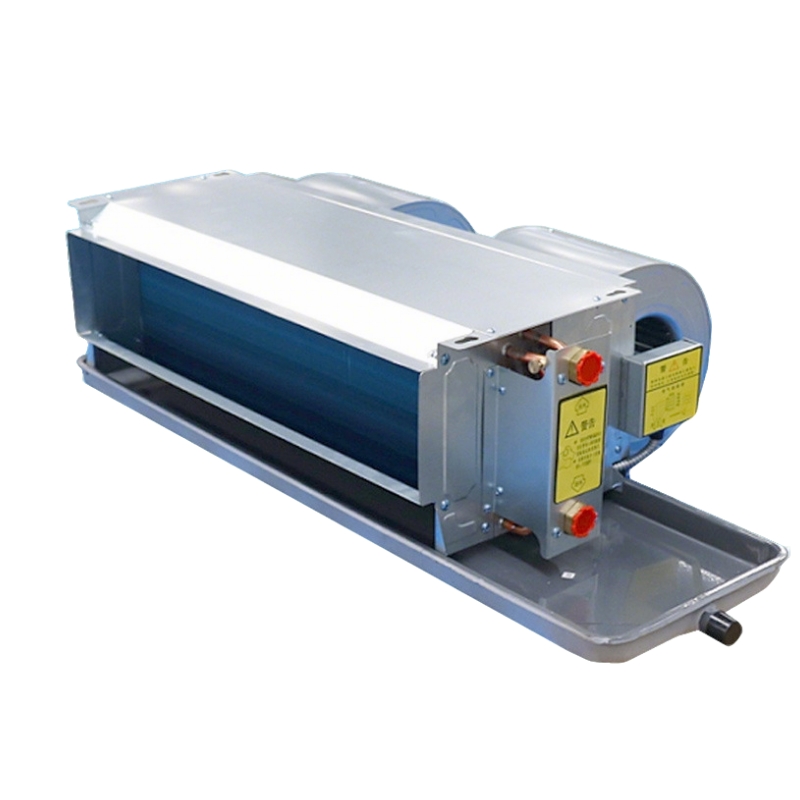

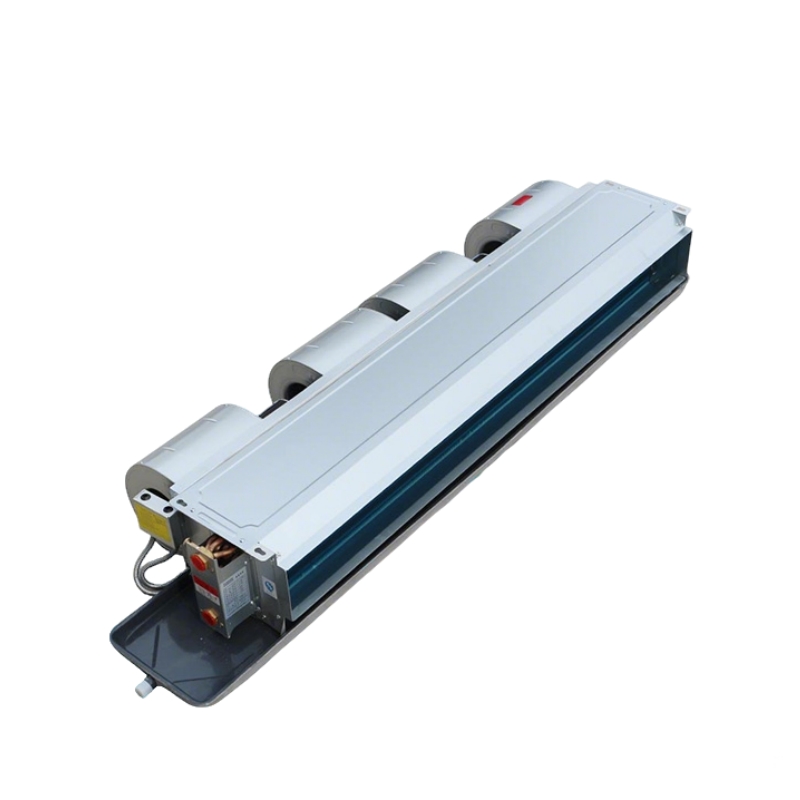

Потолочный скрытый фанкойл

Скрытая установка: Монтаж в подвесном потолке сохраняет эстетичность помещения.

Стабильная и тихая работа: Оптимизированная конструкция снижает шум и вибрацию.

Разнообразие производительности по воздуху и теплообмену:Предусмотрены различные модели с разной производительностью по воздуху и тепловой мощности, что позволяет подобрать оборудование в соответствии с площадью помещения, тепловой нагрузкой и проектными требованиями. Это обеспечивает гибкость при проектировании систем кондиционирования.

Охлаждение и нагрев в одном устройстве:Фанкойл подключается к системе холодной и горячей воды, обеспечивая круглогодичное регулирование температуры за счёт эффективного теплообмена.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Горизонтальный скрытый фанкойл является широко применяемым конечным устройством в водяных системах центрального кондиционирования. Обычно он устанавливается внутри подвесного потолка и подает обработанный воздух в помещения через систему воздуховодов. Скрытая конструкция позволяет сохранить интерьер и обеспечить эффективное регулирование температуры.

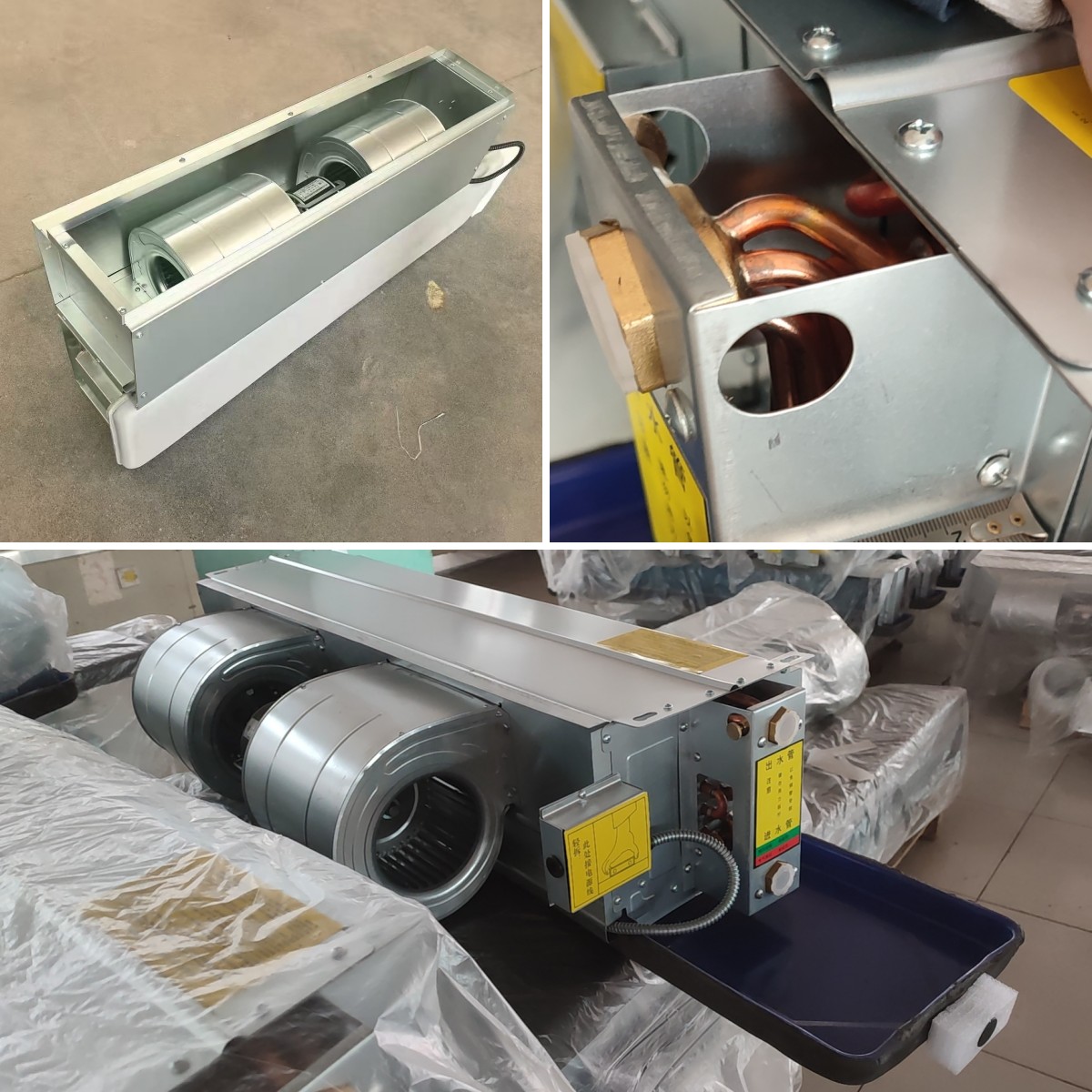

Внутри устройства расположены вентилятор, электродвигатель, теплообменный змеевик и фильтр. Воздух сначала проходит предварительную фильтрацию, затем через теплообменник охлаждается или нагревается за счет циркуляции холодной или горячей воды. После обработки воздух равномерно распределяется по помещению, создавая стабильную циркуляцию.

Такой тип фанкойла широко используется в офисных зданиях, гостиницах, больницах, жилых комплексах и коммерческих объектах, где важны эстетика и рациональное использование пространства. Работа в составе центральной водяной системы позволяет организовать зональное управление температурой при централизованном контроле.

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

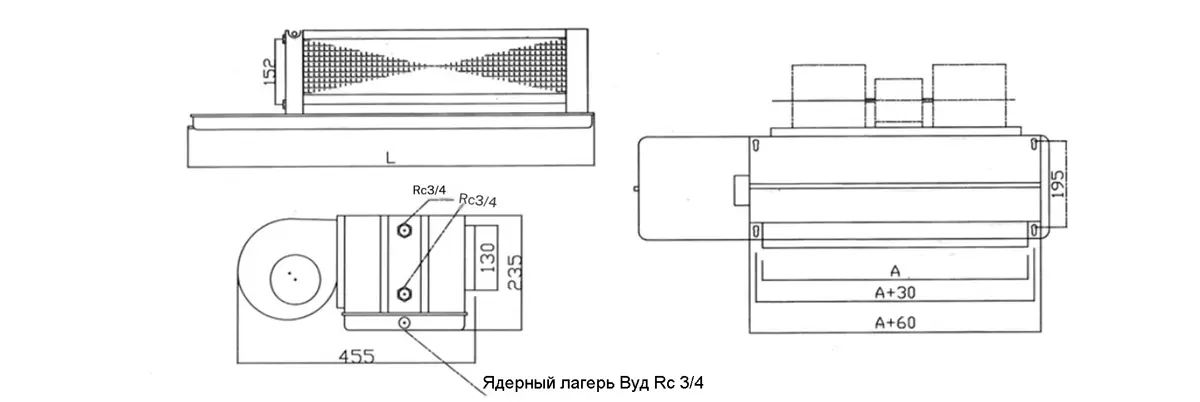

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

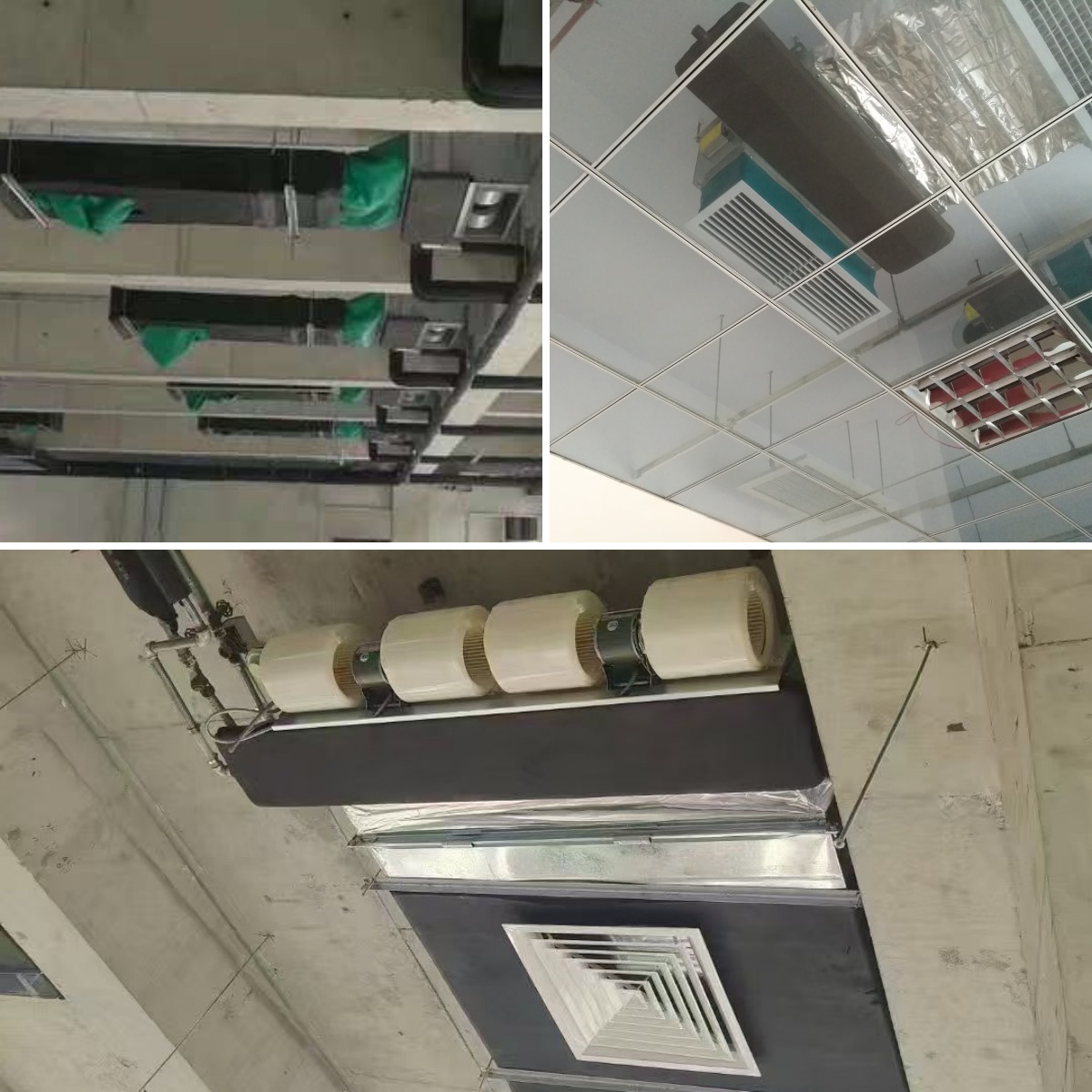

Реальная схема установки

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.

Потолочный скрытый фанкойл

FAQ

1.Для каких типов зданий подходит горизонтальный скрытый фанкойл?

Он подходит для офисных зданий, гостиниц, жилых и коммерческих объектов, где требуется скрытый монтаж и равномерное распределение воздуха через воздуховоды.

2.Как осуществляется охлаждение и нагрев воздуха?

Охлаждение и нагрев обеспечиваются циркуляцией холодной или горячей воды через теплообменник, где происходит теплообмен с воздухом.
