бесшумный фанкойл

1.Легкая крыльчатка из ABS-пластика снижает уровень шума при работе и подходит для помещений с повышенными требованиями к тишине.

2.Виброизоляционная конструкция уменьшает вибрации корпуса, обеспечивая более плавную работу и снижая резонансный шум.

3.Эффективный водяной теплообмен быстро реагирует на изменение тепловой нагрузки и сокращает частые включения и отключения.

4.Рациональная компоновка сервисной зоны облегчает доступ к фильтру и основным компонентам, сокращая время технического обслуживания.

5.ABS-крыльчатка устойчива к коррозии и не подвержена ржавлению, сохраняя стабильные характеристики при длительной эксплуатации.

6.Возможна проектная кастомизация и серийные поставки с учетом различных требований к расходу воздуха и условиям монтажа.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

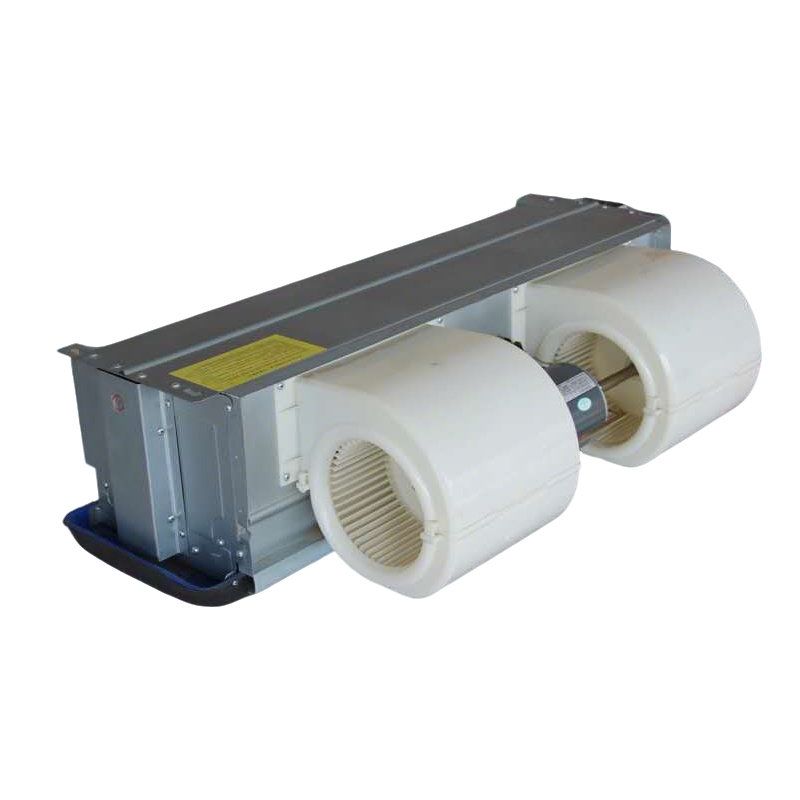

Бесшумный фанкойл представляет собой горизонтальный скрытый фанкойл водяной системы, предназначенный для установки в межпотолочном пространстве. Оборудование применяется для охлаждения и отопления офисов, гостиничных номеров, квартир, жилых помещений, конференц-залов и коммерческих объектов.

Основной особенностью модели является использование крыльчатки вентилятора из ABS-пластика. Благодаря небольшому весу, устойчивости к коррозии и стабильной работе такая крыльчатка способствует снижению вибрации при вращении. В сочетании с оптимизированной конструкцией вентилятора это позволяет уменьшить уровень шума и создать более комфортные акустические условия в помещении.

Бесшумный фанкойл работает с холодной или горячей водой и может использоваться для круглогодичного поддержания заданной температуры. В состав оборудования входят теплообменник, вентилятор, электродвигатель, дренажный поддон и система отвода конденсата. Подключение к водяному контуру и воздуховодам позволяет разместить основные элементы оборудования за подвесным потолком.

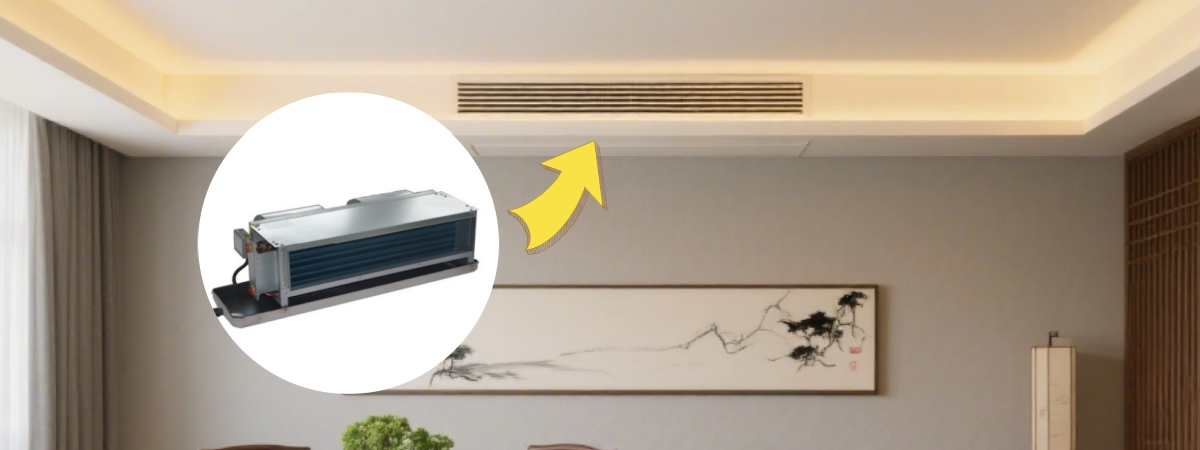

Горизонтальное исполнение особенно удобно для помещений с ограниченным свободным пространством. Воздух после теплообмена направляется по воздуховоду к конечным воздухораспределительным устройствам, поэтому оборудование практически не влияет на внешний вид интерьера.

Производительность, внешнее статическое давление, холодопроизводительность и теплопроизводительность подбираются в соответствии с параметрами конкретного проекта. Поддерживается индивидуальная комплектация с возможностью выбора размеров корпуса, расположения патрубков, характеристик электродвигателя и системы управления.

Бесшумный фанкойл подходит для проектов, где одновременно важны скрытый монтаж, низкий уровень шума и стабильная работа водяной системы кондиционирования.

канальный фанкойл

Таблица технических характеристик фанкойлов с трехрядным теплообменником

При выборе бесшумного фанкойла в первую очередь необходимо определить требуемый расход воздуха на основании площади помещения и необходимой холодопроизводительности, а затем подобрать модель с учётом рабочих скоростей вентилятора. Для спален, гостиничных номеров, больничных палат и других помещений с повышенными требованиями к акустическому комфорту рекомендуется выбирать модель с запасом по расходу воздуха, чтобы необходимая производительность достигалась при низкой или средней скорости вентилятора.

Для помещений с большой площадью или повышенной тепловой нагрузкой не рекомендуется увеличивать производительность только за счёт повышения скорости вращения вентилятора. Более рациональным решением будет выбор модели с увеличенным расходом воздуха, позволяющей обеспечить требуемую холодопроизводительность без постоянной работы на максимальной скорости. При наличии строгих требований по уровню шума следует сравнивать акустические показатели на разных скоростях вентилятора, а не ориентироваться только на максимальный режим.

Также необходимо учитывать место установки, требуемую дальность подачи воздуха и режим эксплуатации помещения. Оборудование выпускается в различных исполнениях по расходу воздуха и может быть адаптировано под требования конкретного проекта, что позволяет подобрать оптимальное решение для жилых, гостиничных и офисных помещений с повышенными требованиями к тишине.

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

^{Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA}

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Отображение деталей

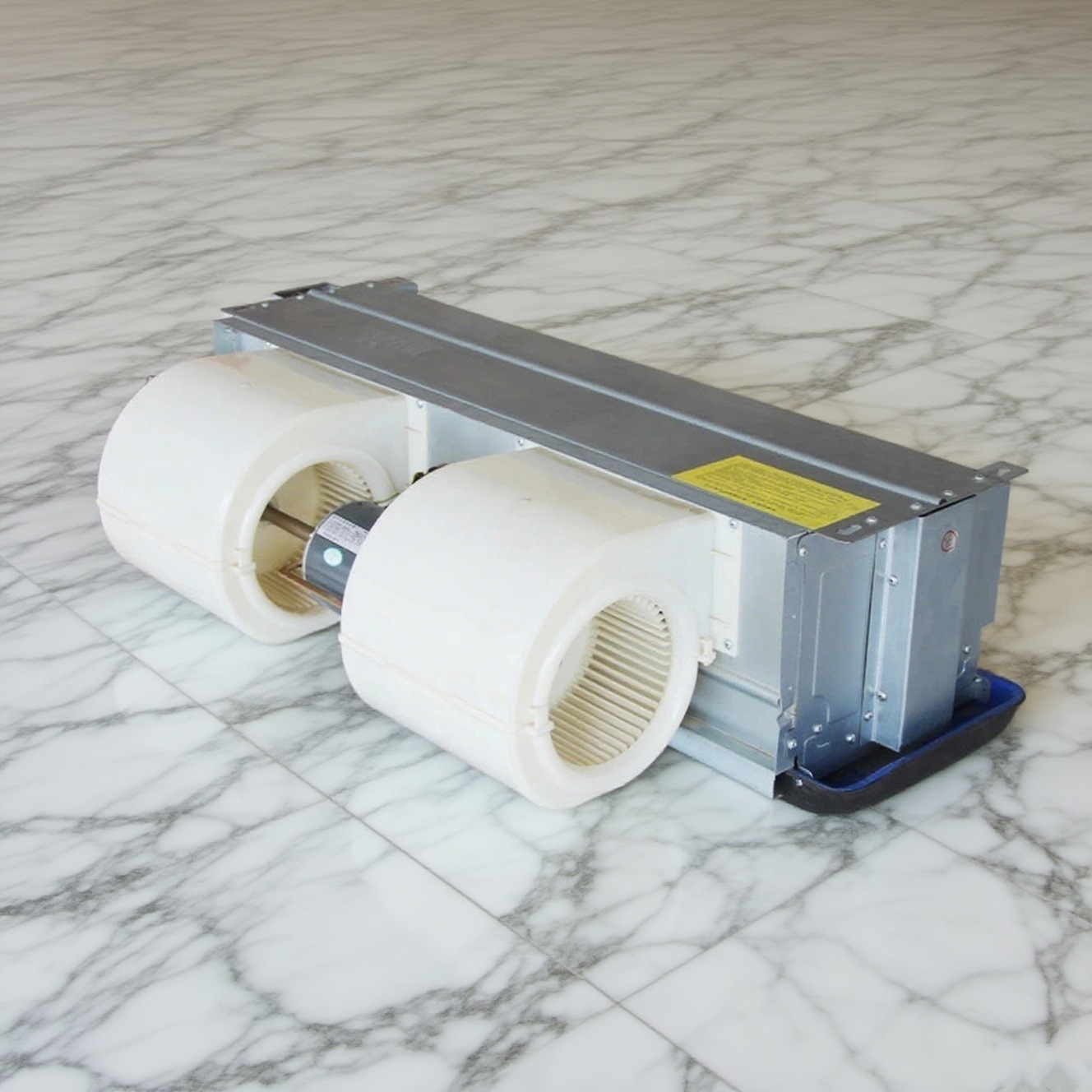

Горизонтальный скрытый фанкойл оснащён высокопрочным рабочим колесом вентилятора из ABS-пластика. Лопатки рабочего колеса выполнены методом цельного формования, благодаря чему конструкция отличается малым весом и высокой прочностью. При работе вентилятор вращается плавно и стабильно, что способствует снижению уровня шума и уменьшению потерь, связанных с вибрацией.

Прецизионный электродвигатель обеспечивает стабильное вращение вентилятора и непрерывное прохождение воздуха через водяной воздухоохладитель, повышая эффективность теплообмена между воздухом и теплообменным контуром.

ABS-пластик обладает хорошей устойчивостью к коррозии и воздействию влаги. Даже при эксплуатации в условиях влажного межпотолочного пространства материал менее подвержен старению и деформации. Благодаря этому рабочее колесо сохраняет первоначальную форму и эксплуатационные характеристики в течение длительного времени, обеспечивая стабильную подачу воздуха и способствуя увеличению срока службы оборудования.

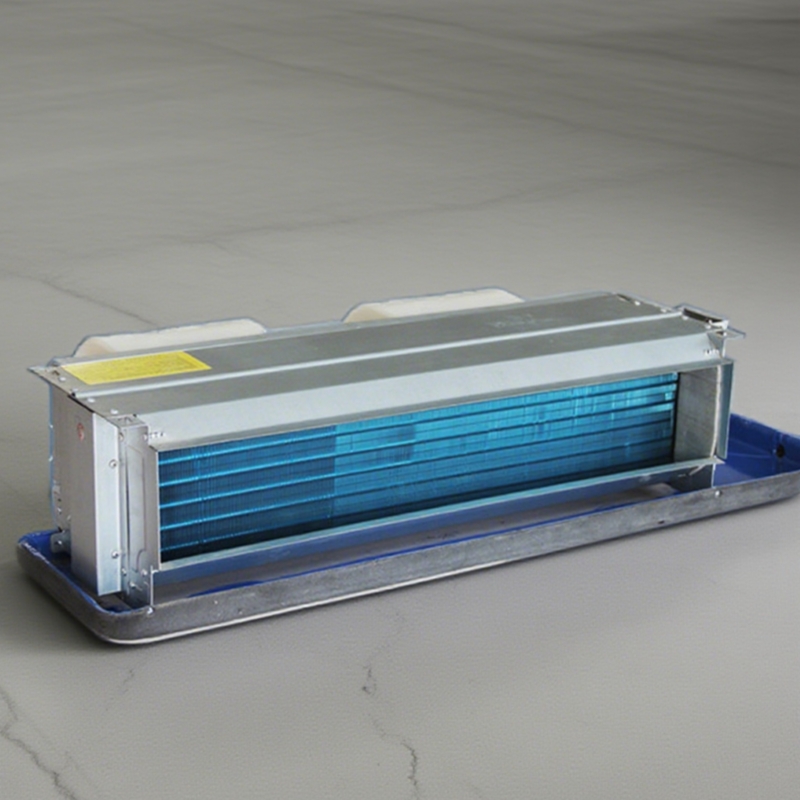

Фанкойл оснащён теплообменником с медными трубками и алюминиевым оребрением, синим поддоном для сбора конденсата и ручным воздухоотводчиком. Рациональное расположение водяных патрубков упрощает подключение оборудования к циркуляционному контуру центральной системы кондиционирования.

Конструкция предусматривает скрытый монтаж за подвесным потолком, поэтому оборудование не занимает полезное пространство помещения. Такое решение сочетает комфортное распределение воздуха с аккуратным внешним видом интерьера.

Пример установки

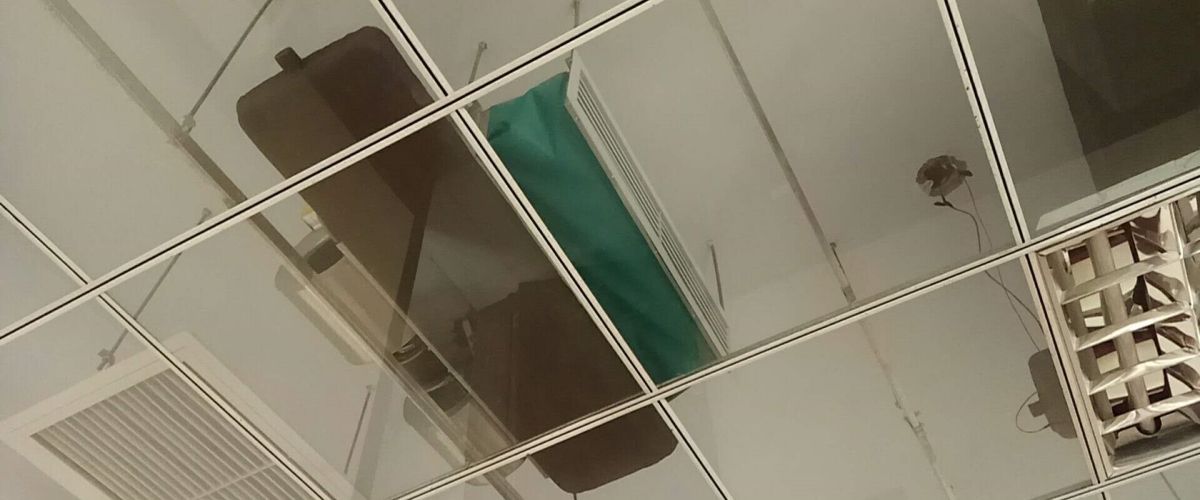

Горизонтальный скрытый фанкойл предназначен для скрытого монтажа за подвесным потолком и оснащается рабочим колесом вентилятора из ABS-пластика, обеспечивающим тихую и комфортную подачу воздуха. Оборудование широко применяется при модернизации и проектировании новых систем центрального кондиционирования в различных коммерческих зданиях.

В гостиничных номерах фанкойл устанавливается скрыто внутри потолочного пространства, не нарушая общий стиль интерьера. Возможность индивидуального регулирования температуры позволяет создавать комфортные условия в каждом номере в соответствии с индивидуальными требованиями к охлаждению или отоплению.

В офисных зданиях низкий уровень шума способствует созданию комфортной рабочей атмосферы, а раздельное регулирование отдельных зон позволяет гибко управлять температурой и эффективно контролировать энергопотребление помещений.

В небольших и средних ресторанах, учебных классах и других помещениях с ограниченным пространством за подвесным потолком компактная конструкция облегчает размещение оборудования. Стабильная теплообменная способность позволяет эффективно справляться с изменением тепловой и холодовой нагрузки при высокой плотности людей.

Фанкойл также подходит для бутиков, клубов и других коммерческих помещений, где особенно важна целостность дизайна интерьера. Скрытая установка позволяет сохранить аккуратный внешний вид помещения без открыто расположенного оборудования, а надёжный теплообмен и долговечное ABS-рабочее колесо вентилятора обеспечивают стабильное и комфортное поддержание температуры в различных помещениях.

Упаковка и доставка

После финального контроля бесшумный фанкойл размещается на складе и подготавливается к отправке в соответствии с требованиями заказа. С учетом конструкции оборудования корпус и основные элементы надежно фиксируются, что предотвращает смещение при погрузке и транспортировке и обеспечивает сохранность изделия до момента доставки на объект.

Компактное исполнение, низкий уровень шума и стабильная работа делают данный фанкойл подходящим для гостиниц, офисов, жилых и коммерческих помещений. Возможна комплектация и настройка оборудования в соответствии с требованиями конкретного проекта.

фанкойл

FAQ

1. Почему горизонтальные фанкойлы скрытого монтажа с рабочими колесами из АБС-пластика работают тише?

Потому что они значительно снижают уровень шума при работе. АБС-пластик поглощает звук и вибрацию; лёгкая конструкция рабочего колеса снижает инерцию вращения, обеспечивая более плавную работу; а точная динамическая балансировка эффективно подавляет вибрацию и шум воздушного потока.

2. Как рабочие колеса из АБС-пластика повышают срок службы и надёжность фанкойлов?

Они обладают превосходной коррозионной стойкостью, что делает их особенно подходящими для эксплуатации во влажной среде. АБС-пластик обладает высокой устойчивостью к влажному воздуху, конденсату, слабокислым и щелочным средам и не ржавеет. Это предотвращает ухудшение производительности, поломку или загрязнение, связанные с коррозией металлического рабочего колеса, продлевая срок службы основных компонентов.
