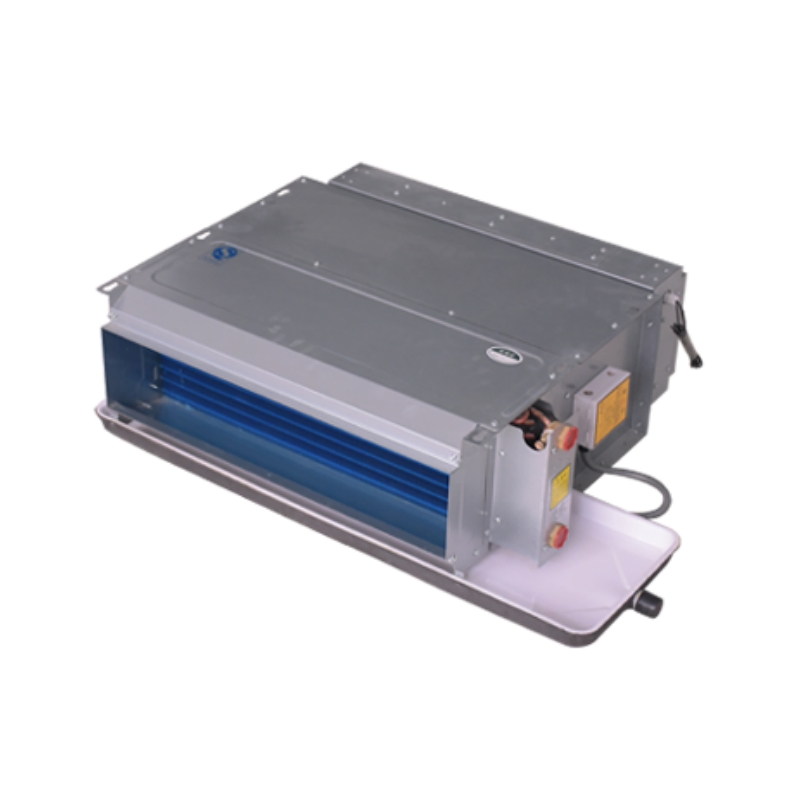

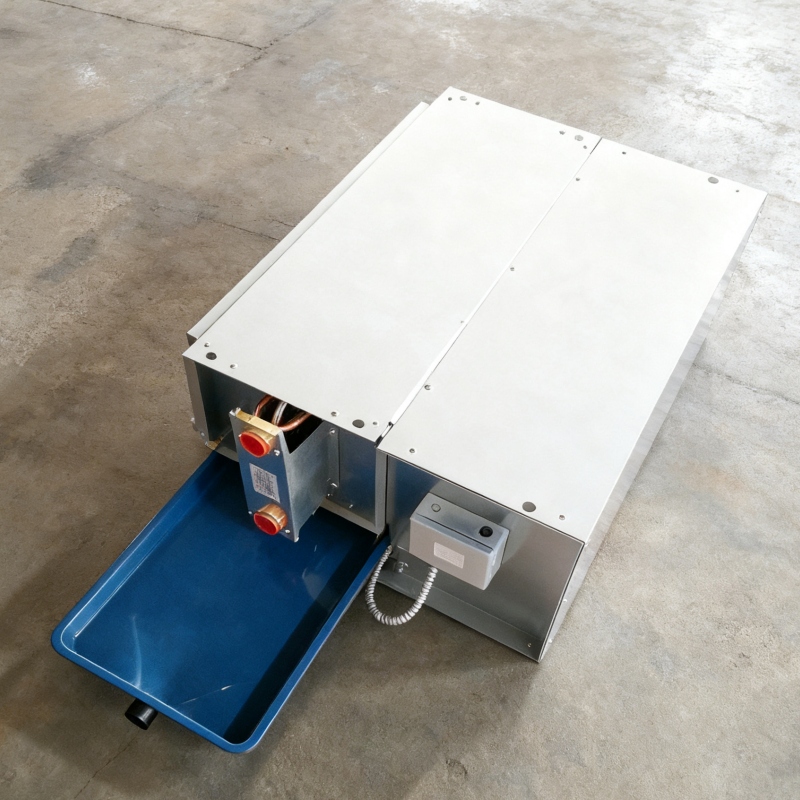

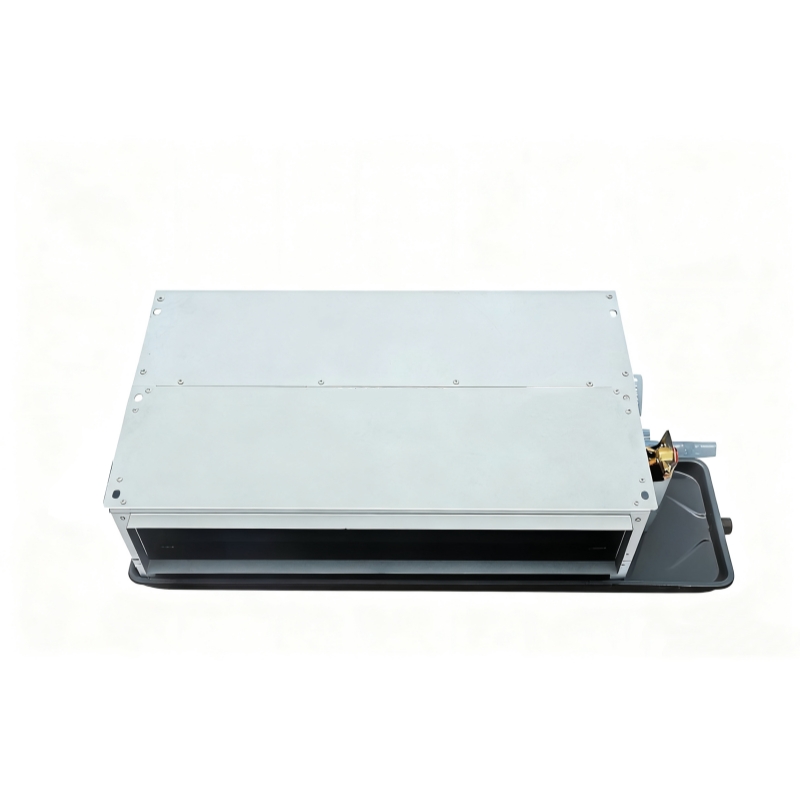

Дуcted фанкойл

Добавить короб обратного воздуха ： улучшить циркуляцию воздуха

Тихая работа ： низкий уровень шума, подходит для офисов, гостиниц и жилья.

Компактный, потолочный монтаж ： занимает минимум места.

Надёжность ： долговечные материалы и стабильная работа.

Элегантный и незаметный ： простой и элегантный потолок.

Обеспечивает равномерный и комфортный поток воздуха ： надежная гарантия и предпочтительное решение для создания комфортной, здоровой и высококачественной атмосферы в помещении.

Широкий спектр применения ： офисные здания, гостиничные номера, магазины, больницы, лаборатории и т. д.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

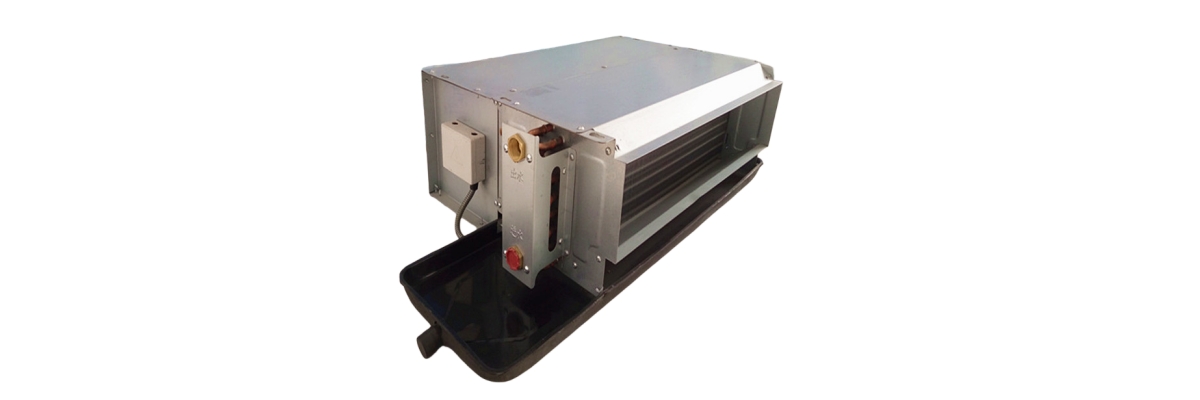

Горизонтальные скрытые фанкойлы с коробами возвратного воздуха обычно используются в качестве оконечного оборудования в системах центрального кондиционирования воздуха. Они в основном устанавливаются скрытно в подвесных потолках, органично вписываясь в интерьер и минимизируя пространство. Их основная конструкция включает вентилятор, теплообменник, короб возвратного воздуха, поддон для конденсата и воздуховыпускное отверстие. Короб возвратного воздуха, являющийся ключевым компонентом, централизованно собирает возвратный воздух из помещения и направляет его в теплообменник, снижая турбулентность воздушного потока. Он также эффективно изолирует пыль и мусор с подвесного потолка от попадания в блок, предотвращая накопление пыли в теплообменнике и влияя на эффективность теплопередачи. Эти блоки широко используются в местах, требующих высокой эстетики и точного контроля температуры, таких как гостиничные номера, офисные здания, больничные палаты и спальни квартир, и являются оконечными устройствами центрального кондиционирования воздуха, которые сочетают в себе практичность и эстетику.

Дуcted фанкойл

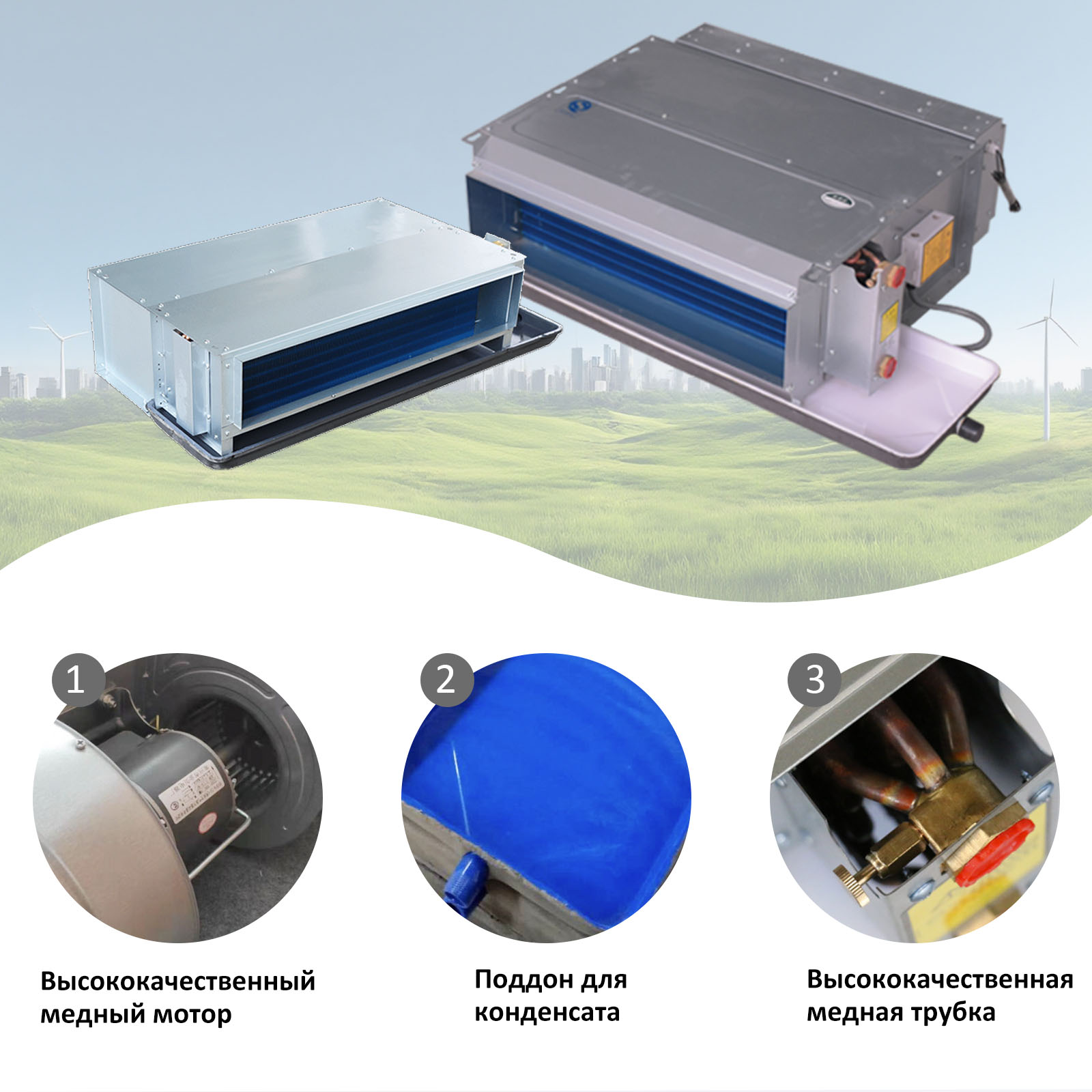

Ориентированность на детали, использование качественных материалов
Внимание к каждой детали, контроль качества на каждом этапе

Дуcted фанкойл

Технические характеристики

Модель			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
производительность устройства	Объем воздуха（м³/ч）	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность（Вт）	Высокая скорость	1485	2180	2840	3750	4880	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	6860	7020	8190
	Теплоемкость（W）	Высокая скорость	2316	3400	4430	5850	7300	8670	11280	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11200	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9130	10900	12700
	Потребляемая мощность（Вт）	12Па	32	37	52	62	76	96	134	152	189	228
		30Па	39	44	59	72	87	108	156	174	212	253
		50Па	44	49	66	84	100	118	174	210	250	300
	Шум дБ (A)	12Pa	36	37	39	41	43	45	46	48	50	52
		30Pa	38	40	42	44	46	47	48	50	52	54
		50Pa	40	42	44	46	47	49	50	52	54	56
Электрическая машина	Тип		Однофазные асинхронные двигатели
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с передним изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Змеевик	Форма конструкции		Бесшовная фиолетовая медная труба гофрированный алюминиевый плавник sereies двойной фланец расширение смеси
	Максимальное рабочее давление		1,6 МПа
	Диаметр входного/выходного отверстия трубы		Rc3/4 резьба внутри конической трубы
Диаметр трубы конденсата			Rc3/4 резьба снаружи конической трубы
перепад давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Объем воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес（кг）	WA	Без короба возвратного воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возвратного воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертеж

Примечание:

(1) Стандартный фанкойл не имеет возвратного воздуховода, за исключением случаев, когда это требуется по особым требованиям.

(2) Фанкойл с возвратным воздуховодом имеет модели с задним и нижним возвратом воздуха.

Фанкойлы	FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина воздуховыпускного отверстия A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Упаковка и доставка

Дуcted фанкойл

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. была основана в 1991 году и расположена в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Предприятие занимает площадь 28 000 м², располагает штатом более 200 сотрудников и оснащено более 80 единицами современного производственного и испытательного оборудования. Xuri является высокотехнологичным предприятием, специализирующимся на проектировании, производстве и сервисном обслуживании центральных систем кондиционирования и конечных элементов климатического оборудования.

Продуктовая линейка компании включает фанкойлы различных типов (в том числе напольные), водяные и воздушные тепловые насосы, модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки.

Компания сертифицирована по международному стандарту ISO 9001 и имеет лицензию на промышленное производство. Являясь активным участником ведущих HVAC-ассоциаций Китая, Xuri следует принципу «Совершенство в деталях — надёжность в каждом решении», предлагая эффективные климатические системы и укрепляя свои позиции как надёжный партнёр на рынке кондиционирования воздуха.

Дуcted фанкойл

FAQ

1.Какие основные функции выполняет рециркуляционный короб в горизонтальном фанкойле скрытого монтажа?

Рециркуляционный короб выполняет две основные функции: во-первых, он централизованно собирает рециркуляционный воздух из помещения и направляет его в зону теплообменника, снижая турбулентность воздушного потока и повышая эффективность теплообмена; во-вторых, он эффективно предотвращает попадание пыли и мусора с потолка в блок, предотвращая накопление пыли в теплообменнике и обеспечивая длительную стабильную работу.

2.Для каких помещений подходит это устройство и каковы основные причины его использования?

Он подходит для гостиничных номеров, офисных зданий, больничных палат и спален в квартирах. В таких помещениях требуется эстетически привлекательный внешний вид (скрытый монтаж отвечает этим требованиям) и точный контроль температуры (равномерный теплообмен и регулируемый расход воздуха). Кроме того, в больницах и отелях также требуется защита от пыли (рециркуляционные короба и фильтры обеспечивают эти требования).
