кондиционер прямого расширения

Высокая степень интеграции, компактность и простота монтажа: значительно сокращает пространство в аппаратном помещении и объем работ по установке.

Быстрое развертывание, готовность к немедленному использованию: основные пусконаладочные работы выполняются до отгрузки, а монтаж на месте, включая электропитание, воздуховоды и дренаж, позволяет немедленно приступить к работе, сокращая циклы развертывания.

Эффективная работа и быстрое реагирование: система контроля температуры и влажности быстро реагирует, обеспечивая высокую энергоэффективность.

Надежный контроль чистоты: встроенная высокоэффективная/сверхвысокоэффективная фильтрация и герметичная герметизация гарантируют соответствие выходящего воздуха стандартам чистоты.

Независимое управление и гибкая адаптивность: один блок может независимо обслуживать чистое помещение или зону, обеспечивая гибкое управление для простого зонирования и энергосбережения.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Кондиционер прямого расширения — это система кондиционирования воздуха, в которой охлаждение осуществляется за счет непосредственного испарения хладагента в теплообменнике. Данное оборудование широко применяется в коммерческих зданиях, гостиницах, офисах, больницах, дата-центрах и промышленных объектах с высокими требованиями к микроклимату.

Принцип работы основан на прямом испарении хладагента внутри испарительного теплообменника. Хладагент поглощает тепло из проходящего воздушного потока, обеспечивая быстрое охлаждение и осушение воздуха. Затем обработанный воздух подается в помещение с помощью вентиляционной системы, поддерживая стабильные параметры температуры и влажности.

По сравнению с водяными системами кондиционирования, оборудование прямого расширения имеет более компактную конструкцию, упрощенную схему системы и не требует использования чиллеров и насосных групп. Это позволяет сократить затраты на монтаж, уменьшить сложность инженерной системы и повысить скорость реакции на изменения нагрузки.

Система обычно включает наружный и внутренний блоки. Наружный блок выполняет функции компрессии и отвода тепла, а внутренний блок отвечает за обработку воздуха, фильтрацию и подачу. В зависимости от проекта оборудование может комплектоваться многоступенчатой фильтрацией, подмесом свежего воздуха и интеллектуальной системой управления для повышения эффективности работы.

Кроме того, кондиционер прямого расширения может быть изготовлен по индивидуальным требованиям: холодопроизводительность, расход воздуха, конструкция блоков, система управления и способ монтажа адаптируются под конкретные условия эксплуатации и проектные задачи.

кондиционер прямого расширения

Фотографии с производства

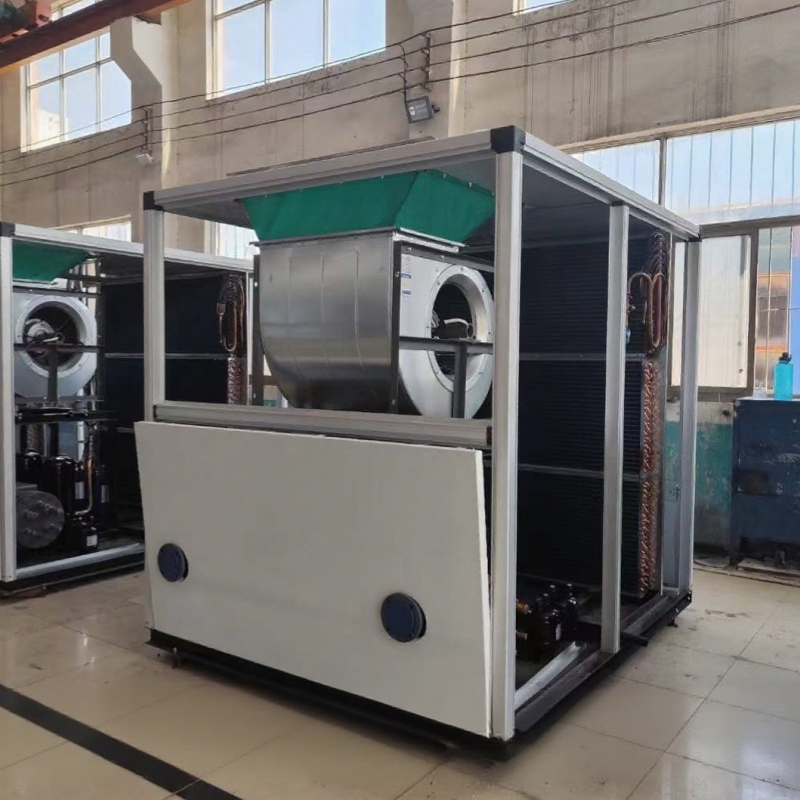

В полуготовой зоне производственного цеха аккуратно размещены несколько полуфабрикатов установок прямого расширения (DX). Оборудование организовано по принципу стандартизированного зонального хранения.

Каркас агрегатов выполнен из прочного алюминиевого профиля и отличается высокой жесткостью и точностью сборки. Внутри уже предварительно установлены основные узлы: центробежные вентиляторы, высокоэффективные медно-алюминиевые теплообменные змеевики и компрессоры.

Выходные отверстия защищены пылезащитным материалом, предотвращающим попадание загрязнений. Медные трубопроводы проложены аккуратно и системно, а конструкция предусматривает все необходимые технологические подключения для дальнейшего монтажа гидравлической и холодильной части. Основная структура агрегата полностью сформирована, на завершающем этапе остаются работы по установке электрической части, закрытию панелей и финальным испытаниям давления.

Все комплектующие проходят входной контроль качества на предприятии. Внутренняя компоновка выполнена строго по стандартам, сварочные швы отличаются высокой точностью и аккуратностью. Несколько единиц оборудования размещены в отдельных зонах, что демонстрирует стандартизированную поэтапную систему производства.

Благодаря развитой конвейерной системе предприятие реализует многоступенчатый контроль качества — от сборки ключевых компонентов до проверки полуфабрикатов. Такая система обеспечивает стабильность и надежность продукции и формирует прочную основу для последующей сборки, заводских испытаний и поставки на объект, полностью отражая масштаб и высокий уровень производства HVAC-оборудования.

Конструктивное исполнение

кондиционер прямого расширения

1	2	3	4	5	6
Секция смешивания	Секция первичной фильтрации	Секция охлаждения и осушения поверхности	Секция нагрева	Секция увлажнения	Секция вентилятора

7	8	9	10	11	12
Секция распределения потока	Секция фильтрации средней эффективности	Секция фильтрации субвысокой эффективности	Секция стерилизации	Секция выпуска воздуха	Секция основного блока

Технические характеристики

Выбор кондиционера прямого расширения должен учитывать сценарий применения объекта, пространственные условия, холодо- и тепловую нагрузку, а также эксплуатационные условия. В первую очередь необходимо рассчитать удельную холодо- и тепловую нагрузку для различных типов объектов, таких как производственные цеха, заводские помещения, торговые центры и чистые помещения. Для условий с большой площадью остекления, высокой плотностью людей и оборудования, а также сильным солнечным нагревом следует предусматривать достаточный запас мощности.

Далее оборудование подбирается с учетом условий монтажа. Для крупных производственных помещений и чистых зон рекомендуется использовать напольные моноблочные кондиционеры прямого расширения, которые не требуют системы водяной циркуляции, что позволяет упростить трубопроводную систему и снизить монтажные затраты.

С учетом условий эксплуатации подбирается антикоррозионное исполнение теплообменника. В условиях высокой влажности, наличия коррозионно-активных газов и солевого тумана рекомендуется использовать гидрофильные антикоррозионные алюминиевые теплообменники. Для длительной работы при низких температурах рекомендуется модели с технологией низкотемпературного усиления (EVI), обеспечивающей стабильную теплопроизводительность.

Важно правильно распределять количество установок. Для больших помещений рекомендуется схема с несколькими параллельно работающими агрегатами и независимой системой управления, что позволяет осуществлять зональное регулирование температуры. При выходе из строя одной установки остальная система продолжает работу без влияния на общий режим.

Также следует обращать внимание на такие параметры, как давление вентилятора, эффективность теплообмена и уровень шума. Для чистых помещений применяются модели с высоким статическим давлением, которые могут комплектоваться фильтрами предварительной и средней очистки. Для объектов рядом с офисными зонами рекомендуется выбирать модели с низкошумными центробежными вентиляторами.

Комплексный учет первоначальных затрат, энергопотребления, адаптации к площадке и удобства обслуживания позволяет подобрать оптимальный кондиционер прямого расширения, обеспечивая стабильную и эффективную работу системы кондиционирования.

При необходимости точного подбора оборудования и получения индивидуального решения вы можете обратиться в нашу службу поддержки — достаточно предоставить площадь объекта, условия эксплуатации и температурные требования, чтобы получить индивидуальные рекомендации.

Параметры		Объём воздуха	5000	6000	8000	10000	12000	15000	18000	20000
Параметры		Внешнее остаточное давление	200	300	300	300	300	300	300	350
Электропитание			380V 50Hz Трехфазная четырехпроводная система
Тип теплового насоса	Модель		JPF28	JPF35	JPF42	JPF56	JPF67	JPF85	JPF100	JPF110
	Холодопроизводительность（KW）		28	35	42	56	67	85	100	110
	Теплопроизводительность（KW）		30	37	44	60	70	88	105	115
	Мощность электрического нагрева（KW）		8	9	12	15	18	22	25	30
	Диапазон и точность температуры		18~30℃±0.5~2
	Общая мощность блока		20	23	28	37	44	55	66	74
Тип постоянной температуры и влажности	Модель		JHF26	JHF31	JHF40	JHF52	JHF65	JHF80	JHF95	JHF105
	Холодопроизводительность（KW）		26	31	40	52	65	80	95	105
	Мощность электрического нагрева（KW）		18	24	24	36	48	48	54	54
	Увлажняющая способность（kg）		8	8	15	15	15	20	20	25
	Диапазон и точность температуры		18~30℃±0.5~2
	Диапазон и точность температуры		50~70％±5~10％
	Общая мощность блока（KW）		36	43	50	57	82	93	106	120
Внешний вид	Длина（mm）		4100	4300	4400	4500	4800	5000	5000	5200
	Ширина（mm）		1200	1200	1400	1400	1500	1500	1850	1850
	Высота（mm）		1200	1200	1200	1200	1400	1400	1500	1500
шум dB(A)			≤69	≤72	≤73	≤73	≤75	≤77	≤78	≤78
Модель наружного блока			SW100D	SW120D	SW150D	SW200D	SW240D	SW300T	SW360T	SW200F
Воздушный фильтр			Первичный фильтр + фильтр средней эффективности
Медные соединительные трубки	Газовая трубка（mm）	Сварка	φ19*2	φ19*2	φ22*2	φ28*2	φ28*2	φ28*2	φ28*3	φ28*4
Медные соединительные трубки	Жидкостная трубка（mm）	Сварка	φ12*2	φ12*2	φ16*2	φ16*2	φ16*2	φ16*3	φ16*3	φ16*4

Упаковка и доставка

В производственном цехе нашей компании аккуратно размещены несколько готовых напольных кондиционеров прямого расширения. После прохождения полного цикла заводских испытаний оборудование полностью оборачивается синим стрейч-пленочным упаковочным материалом, обеспечивающим всестороннюю защиту.

Углы корпуса, зоны теплообменников и трубопроводные соединения тщательно защищены, что эффективно предотвращает попадание пыли, влаги и механические повреждения при транспортировке. В нижней части агрегатов предусмотрены стандартные точки подъема, что позволяет использовать вилочный погрузчик или кран при погрузочно-разгрузочных работах. Оборудование подходит для автомобильной доставки на дальние расстояния, а также для международных морских перевозок.

Комплексная упаковочная система сочетает защиту от влаги, ударов и коррозии, обеспечивая сохранность металлического корпуса, внутренних теплообменных узлов и электрической системы управления. После упаковки оборудование может быть сразу отправлено на строительные объекты без дополнительной подготовки.

Стандартизированный процесс упаковки максимально снижает риски повреждений при транспортировке и гарантирует, что оборудование прибудет на объект в идеальном внешнем состоянии, не требующем дополнительной очистки. Распаковка позволяет сразу приступить к монтажу и пуско-наладочным работам.

Примечание: при необходимости точного подбора оборудования и получения индивидуального решения вы можете обратиться в нашу службу поддержки. Предоставьте площадь объекта, условия эксплуатации и температурные требования — и вы получите персональные рекомендации по подбору.

FAQ

1.Как понять, подходит ли кондиционер прямого расширения для моего проекта?

Если требуется простая система, короткие сроки монтажа и отсутствие водяного контура (чиллеров, насосов, трубопроводов), то кондиционер прямого расширения является оптимальным решением. Он подходит для офисов, гостиниц, небольших торговых помещений, серверных и легкой промышленности, где важно быстрое охлаждение и независимое управление.

2.Можно ли реализовать зональное управление с кондиционером прямого расширения?

Да, это возможно. Зональное управление реализуется через мульти-сплит или систему с несколькими внутренними блоками. Каждая зона может работать независимо, что удобно для гостиниц, офисов и коммерческих объектов, обеспечивая гибкость и энергоэффективность.
