вентиляторы на крыше дома

Гибкость установки: крышный вентилятор устанавливается на крыше здания, экономя внутреннее пространство и подходя для заводов, складов, торговых центров и общественных объектов.

Высокая эффективность вытяжки: оборудование обеспечивает мощный воздухообмен и быстро удаляет горячий воздух, дым и запахи, улучшая вентиляцию помещения.

Стабильная и долговечная работа: использование качественных двигателей и антикоррозионной конструкции обеспечивает надежную длительную эксплуатацию в различных условиях.

Низкий уровень шума: оптимизированная конструкция рабочего колеса и воздушного канала уменьшает вибрацию и шум воздушного потока, повышая комфорт эксплуатации.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

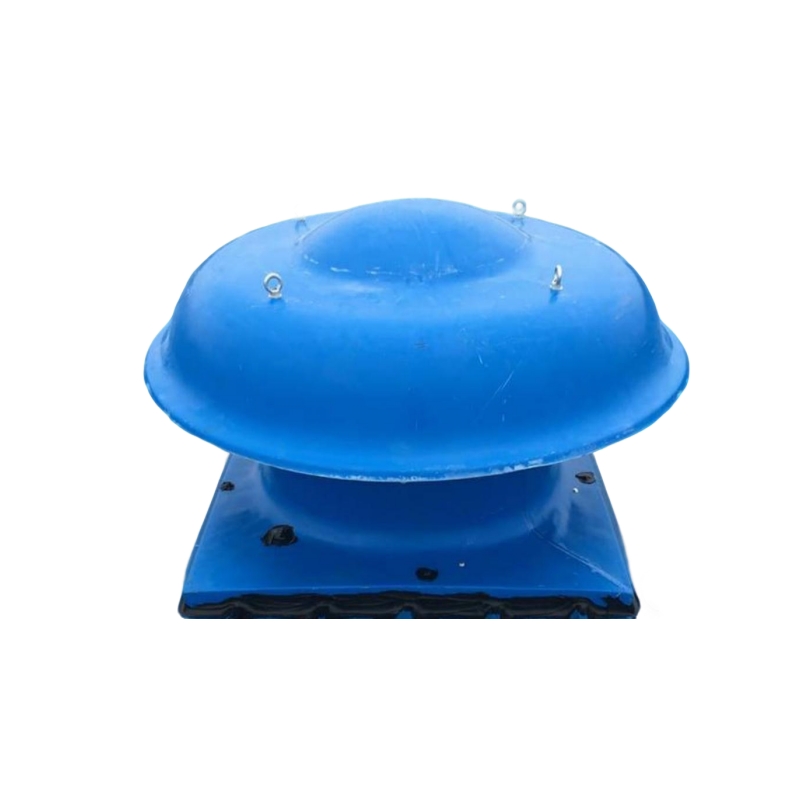

Крышные вентиляторы – это специализированные вентиляционные устройства, устанавливаемые на крышах зданий. Они обеспечивают вентиляцию, дымоудаление и циркуляцию воздуха внутри здания. Пользователи могут выбирать между центробежными и осевыми крышными вентиляторами.

Центробежные вентиляторы используют высокоскоростные рабочие колеса для создания мощной центробежной силы, что делает их особенно подходящими для промышленных сред, требующих преодоления значительного сопротивления системы или транспортировки запыленных, маслянистых и аэрозольных газов.

Осевые вентиляторы, в свою очередь, используют лопасти, вращающиеся вдоль своей оси, для параллельного перемещения воздуха. Компактная конструкция и высокая производительность делают их идеальным выбором для систем общей вентиляции.

Все крышные вентиляторы оснащены комплексной защитой от дождя, включая встроенные колпачки и водонепроницаемые жалюзи, что обеспечивает надежную работу в любых погодных условиях. Корпуса вентиляторов, как правило, изготавливаются из высококачественных, стойких к атмосферным воздействиям материалов, таких как оцинкованная и нержавеющая сталь, и проходят строгую динамическую балансировку для обеспечения устойчивости и долговечности при длительном использовании на открытом воздухе.

вентиляторы на крыше дома

Технические характеристики

1.Параметры производительности осевого крышного вентилятора DWT-I

Диаметр рабочего колеса	Объём воздуха (m³/h)	Полное давление (Pa)	Скорость вращения (r/min)	Установленная мощность (KW)	Шум dB(A)
1200	4400-57000	209-196	720	5.5	73
1200	33000-42000	148-126	560	3	67
1400	57500-76700	268-250	720	7.5	77
1400	51500-69000	175-159	480	4	69
1500	70000-88500	208-195	720	7.5	78
1500	55800-74750	165-149	480	4	70
1600	81500-107500	256-235	720	11	79
1600	42600-61000	167-131	320	4	70
1800	96450-129300	287-261	720	15	80
	74300-96350	146-122	480	5.5	71
	62500-79150	148-115	320	4	66
2000	131000-168700	247-215	480	15	78
2000	95200-125500	132-118	320	5.5	68
2200	165000-201600	210-193	480	15	79
2200	119500-155000	155-135	320	7.5	71
2400	176500-220800	246-212	480	18.5	84
	135000-175000	188-148	320	11	77
	85000-140000	171-150	220	7.5	70

Диаметр рабочего колеса	Объём воздуха (m³/h)	Полное давление (Pa)	Скорость вращения (r/min)	Установленная мощность (KW)	Шум dB(A)
300	2600-3300	231-181	2850	0.37	66
300	1450-1650	72-62	1450	0.06	52
400	5300-74500	250-193	2850	0.75	69
400	4580-5700	190-176	1450	0.55	67
500	5600-8000	191-135	1450	0.55	68
	6400-7000	131-113	960	0.37	63
	4100-6000	96-88	720	0.25	58
600	13000-15000	267-232	1450	1.5	73
	9100-11000	193-168	960	1.1	63
	7600-8500	136-111	720	0.55	62
700	12500-17500	212-165	960	1.5	69
	9200-12000	177-141	720	0.75	67
	7200-9300	102-83	560	0.55	59
800	23000-27000	228-175	960	2.2	72
	16000-20000	167-129	720	1.5	66
	12250-15750	121-78	560	0.75	63
900	24000-34500	256-202	960	3	76
	24000-34500	177-126	720	2.2	73
	18600-24000	126-102	560	1.1	67
1000	39000-50000	317-251	960	5.5	81
	35000-46000	183-141	720	3	76
	20000-28000	133-111	560	1.5	79
1200	40000-52500	183-138	720	3	77
	10400-56900	322-235	960	5.5	82
	25000-32000	142-111	560	1.5	71

2.Параметры производительности центробежного крышного вентилятора DWT-II

Диаметр рабочего колеса	Объём воздуха (m³/h)	Полное давление (Pa)	Скорость вращения (r/min)	Установленная мощность (KW)	Шум dB(A)	Вес (kg)
300	878-1253	220-122	1450	0.75	≤57	88
350	1395-1990	299-166	1450	1.1	≤59	95
400	1887-2677	412-298	1450	1.1	≤62	115
450	1966-4514	495-231	1450	1.1	≤63	154
500	4068-6113	615-378	1450	2.2	≤64	195
600	5024-7338	385-223	1450	1.5	≤65	234
700	8015-11925	548-371	960	3	≤68	292
800	12563-16708	721-521	960	5.5	≤70	374
1000	22150-31436	1072-702	960	7.5	≤72	396

Габаритный чертёж

1.Внешние размеры и установочные размеры осевого крышного вентилятора NO. 3-11.2

Модель машины	φA	φD	B	G	C	E	H	M(d1)xL1	Вес（kg）
3	φ650	φ300	370	300	380	300	545	M8X250	15
4	φ650	φ400	470	400	480	340	585	M12X250	28
5	φ1000	φ500	570	500	580	390	715	M12X300	37
6	φ1000	φ600	670	6000	680	440	765	M12X300	57
7	φ1340	φ700	800	700	780	480	950	M12X300	85
8	φ1340	φ800	900	800	880	480	950	M12X350	124
9	φ1650	φ900	1000	900	980	480	950	M12X350	146
10	φ1800	φ1100	1100	1000	1080	480	1105	M12X350	216
11	φ1800	φ1120	1240	1120	1200	480	1102	M16X350	258

2.Внешние размеры и установочные размеры осевого крышного вентилятора NO. 12-18 (с переменным углом наклона)

Модель машины	φA	φD	B	G	C	E	H	M(d1)xL1	Вес（kg）
12	φ1800	φ1200	1360	1200	1300	500	1126	M8X250	279
14	φ2500	φ1400	1560	1400	1500	600	1350	M12X250	357
15	φ2500	φ1500	1700	1520	1620	600	1350	M12X300	386
16	φ3000	φ1600	1800	1620	1720	600	1460	M12X300	397
18	φ3000	φ1800	2000	1860	1960	600	1460	M12X300	582

3.Внешние размеры и установочные размеры центробежного крышного вентилятора

Модель машины	A	B	C	D	E	φF	G	H	4-φD
3	690	430	80	277	382	300	702	350	16
3.5	805	480	80	298	418	350	758	400	16
4	902	520	80	328	463	400	803	120	16
4.5	1035	570	80	343	193	450	833	470	18
5	1150	640	100	383	548	500	948	500	18
6	1460	820	100	431	626	630	1026	650	20
7	1610	910	120	509	734	700	1229	730	20
8	1840	1050	140	563	818	800	1353	800	20
10	2300	1300	140	688	970	1000	1560	1000	20

Пример применения

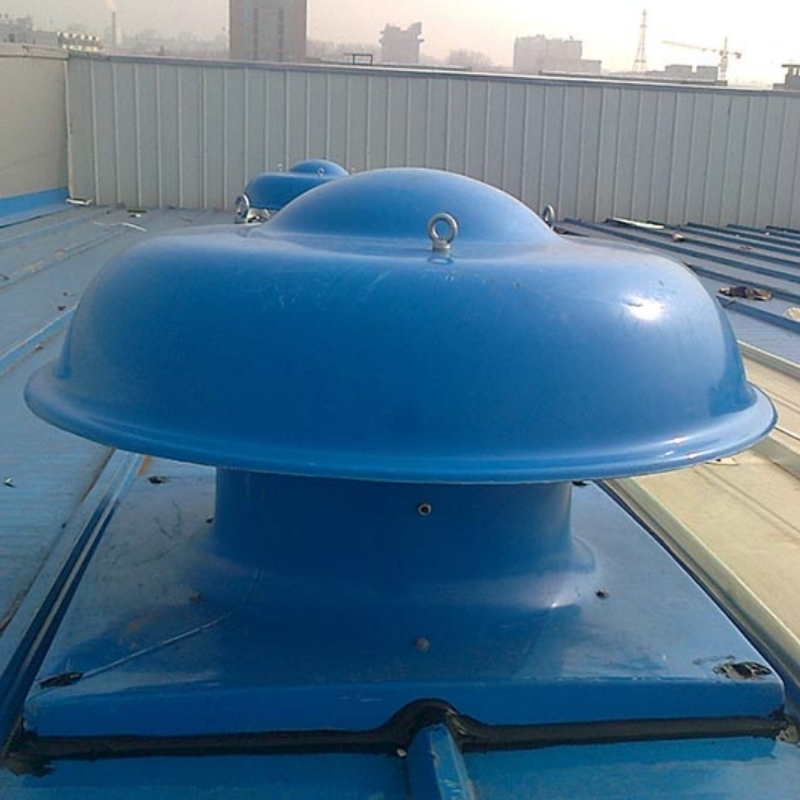

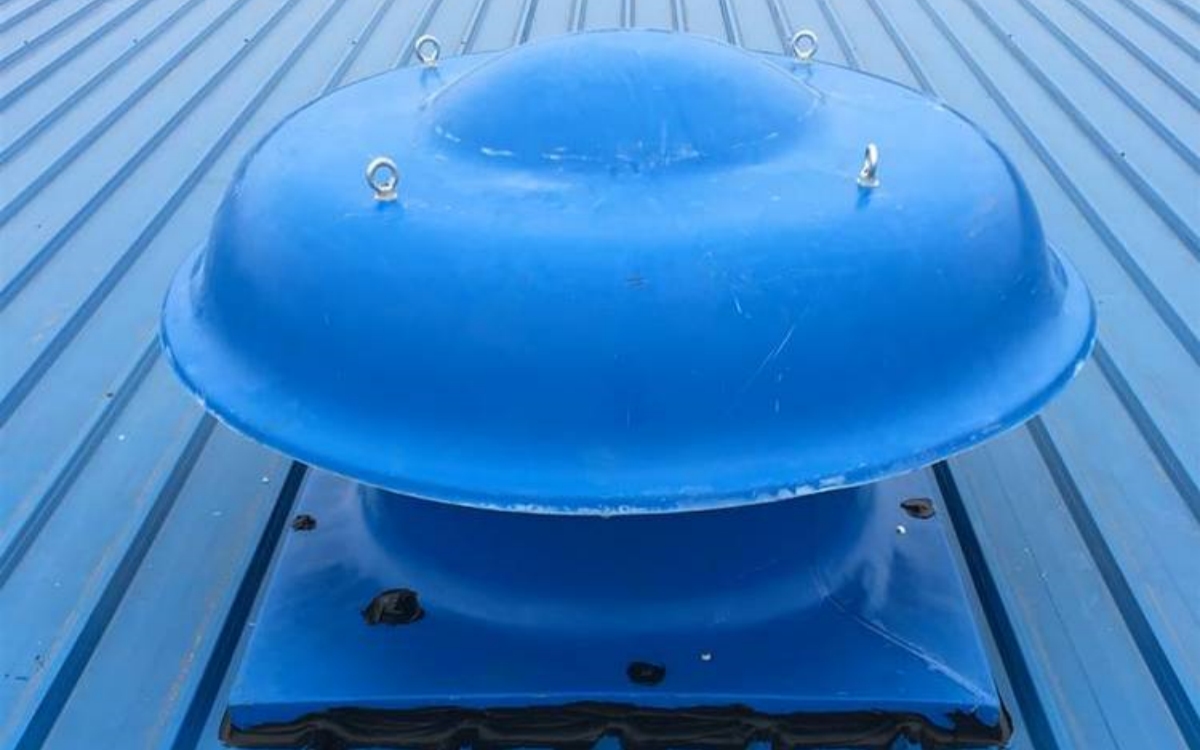

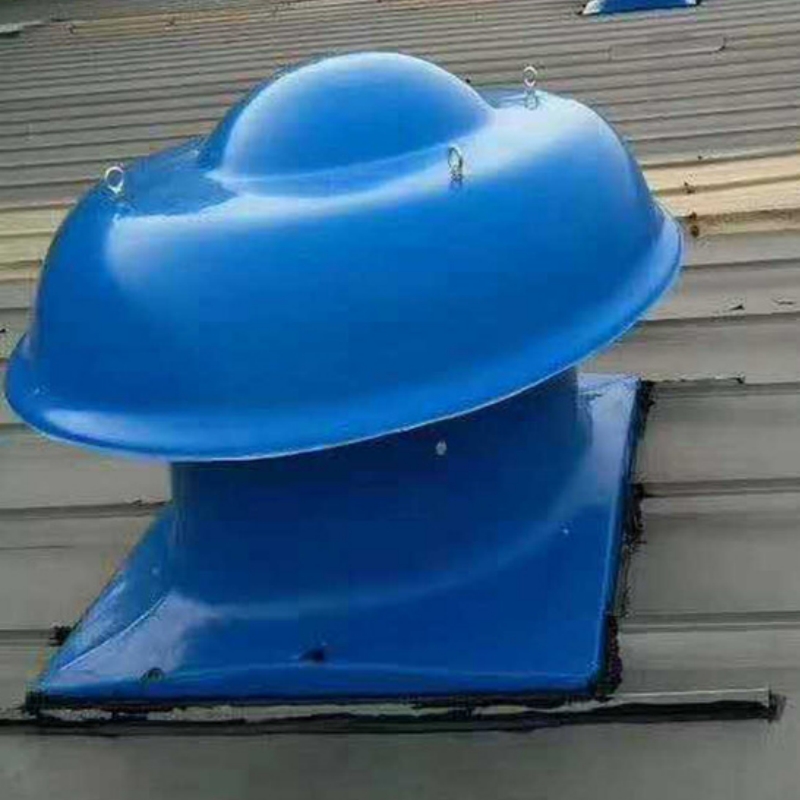

Крышные вентиляторы применяются в проектах вентиляции промышленных цехов и коммерческих зданий для эффективного удаления горячего воздуха, дыма и посторонних запахов. Оборудование устанавливается на крыше здания, не занимая внутреннее пространство, и подходит для длительной непрерывной эксплуатации.

Для проекта были выбраны крышные вентиляторы различной производительности в зависимости от требуемого расхода воздуха. Возможна комплектация защитным колпаком от дождя, антикоррозийным исполнением и низкошумной конструкцией для различных условий эксплуатации. Оборудование отличается стабильной работой, удобством обслуживания и поддерживает индивидуальную настройку напряжения, производительности и способа монтажа.

После ввода в эксплуатацию крышные вентиляторы помогают поддерживать циркуляцию воздуха внутри здания, уменьшают проблему перегрева и духоты, а также повышают общую эффективность вентиляции. Решение широко используется на заводах, складах, в торговых центрах и крупных общественных зданиях.

Упаковка и доставка

После сборки и проверки работы крышные вентиляторы проходят упаковку и подготовку к отправке. Усиленная упаковка и влагозащитная обработка обеспечивают стабильность и безопасность оборудования во время транспортировки, что особенно подходит для поставок на инженерные объекты.

Оборудование отличается стабильным воздушным потоком, низким уровнем шума и удобством монтажа и обслуживания. Широко применяется на заводах, складах, в коммерческих зданиях и промышленных системах вентиляции. Поддерживаются различные варианты производительности, материалов и конфигураций двигателя в соответствии с требованиями проекта.

вентиляторы на крыше дома

FAQ

1.Каковы существенные различия в производительности центробежных и осевых крышных вентиляторов?

Центробежные вентиляторы создают более высокое давление воздуха и подходят для систем вентиляции со сложными системами воздуховодов и высоким сопротивлением. Воздушный поток движется радиально внутри рабочего колеса. Осевые вентиляторы, напротив, характеризуются большим объёмом воздуха и низким давлением. Воздух движется вдоль оси и больше подходит для систем прямой вентиляции с низким сопротивлением воздуховода и необходимостью быстрого воздухообмена.

2.Как крышный вентилятор обеспечивает защиту от дождя?

Существует три основных способа: 1. Использование встроенной конструкции колпака; 2. Установка дождевых решеток или козырьков; 3. Установка водонепроницаемой гидроизоляции на стыке с фундаментом. Эти конструкции предотвращают просачивание дождевой воды в помещение через отверстие вентилятора.

вентиляторы на крыше дома
