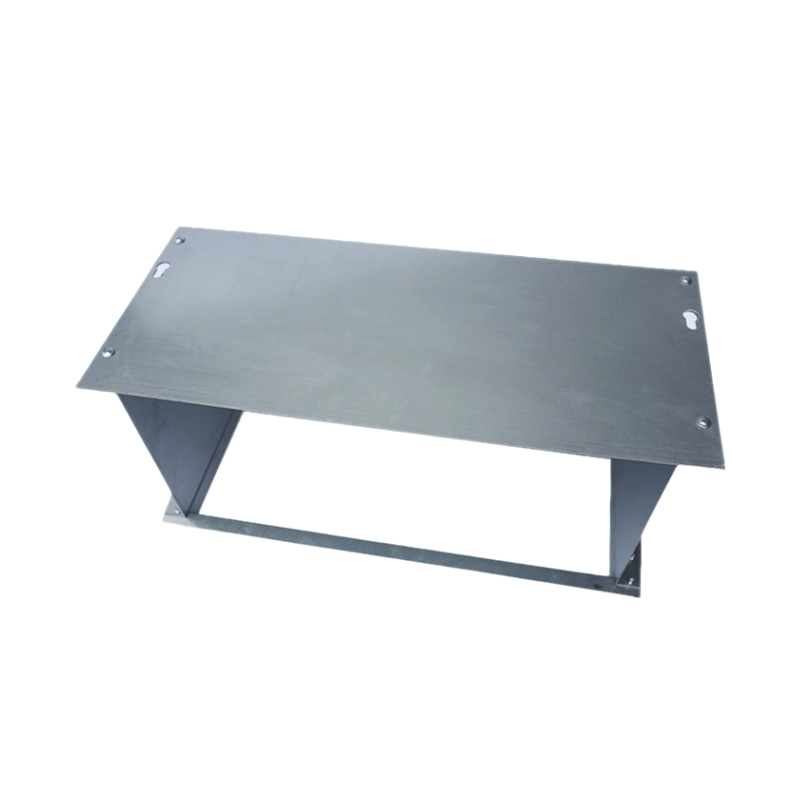

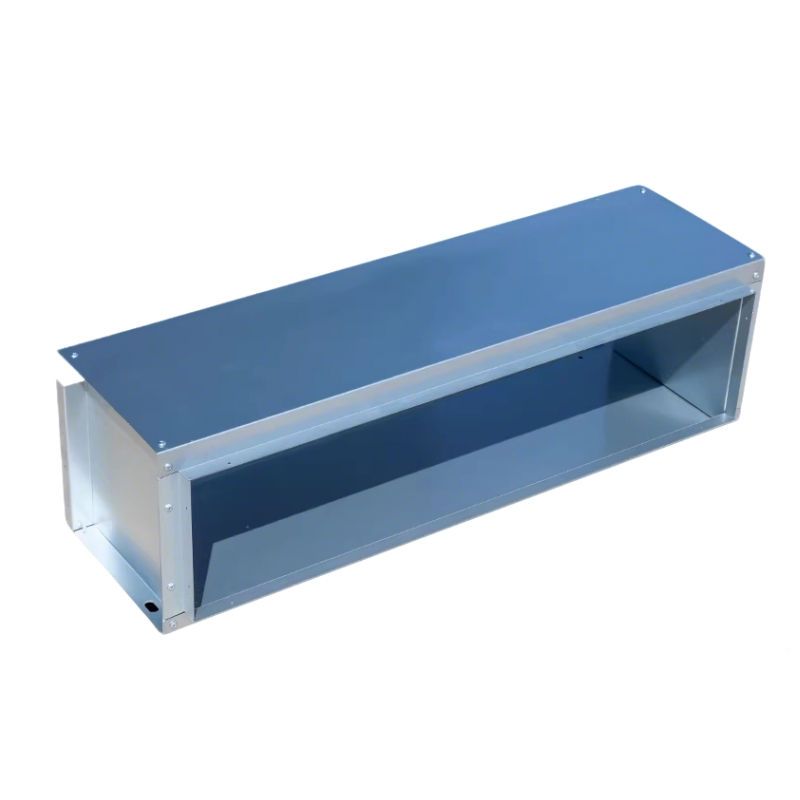

Возвратный короб фанкойла

Введение продукта

Данный продукт предназначен для использования в комплекте с горизонтальным скрытым фанкойлом.

Возвратный короб для фанкойла является функциональным компонентом, устанавливаемым на стороне всасывания фанкойла, и предназначен для сбора обратного воздуха, выравнивания воздушного потока и размещения фильтрующих элементов.

В процессе работы фанкойла воздух из помещения поступает через возвратную решетку в возвратный короб, где внутри корпуса происходит первичное выравнивание потока, стабилизация направления движения воздуха и задержка загрязнений. После этого воздух поступает во внутренние узлы фанкойла для последующего теплообмена. Рационально спроектированный возвратный короб способствует улучшению условий всасывания, снижению локальной турбулентности и обеспечивает более стабильное поступление воздуха в зону теплообменника, что положительно влияет на надежность и срок службы оборудования.

С конструктивной точки зрения возвратный короб для фанкойла, как правило, состоит из металлического корпуса, входного отверстия для обратного воздуха, посадочного места для фильтра и сервисных элементов для технического обслуживания. Корпус изготавливается из оцинкованной стали или окрашенного стального листа, что обеспечивает достаточную механическую прочность и устойчивость к коррозии при длительной эксплуатации совместно с фанкойлом. Тип и класс фильтра могут подбираться в соответствии с требованиями конкретного проекта, включая простые первичные фильтры или съемные фильтрующие элементы, удобные для очистки и замены.

В инженерной практике роль возвратного короба не ограничивается только фильтрацией воздуха. За счет корректного подбора размеров корпуса и расположения входных отверстий обеспечивается оптимизация входных аэродинамических условий фанкойла. Это позволяет снизить неравномерность воздушного потока, уменьшить колебания уровня шума и создать более удобные условия для последующего обслуживания. Для проектов, в которых важны стабильная работа фанкойлов, четкое функциональное разграничение оборудования и удобство эксплуатации, возвратный короб является важным и необходимым вспомогательным элементом.

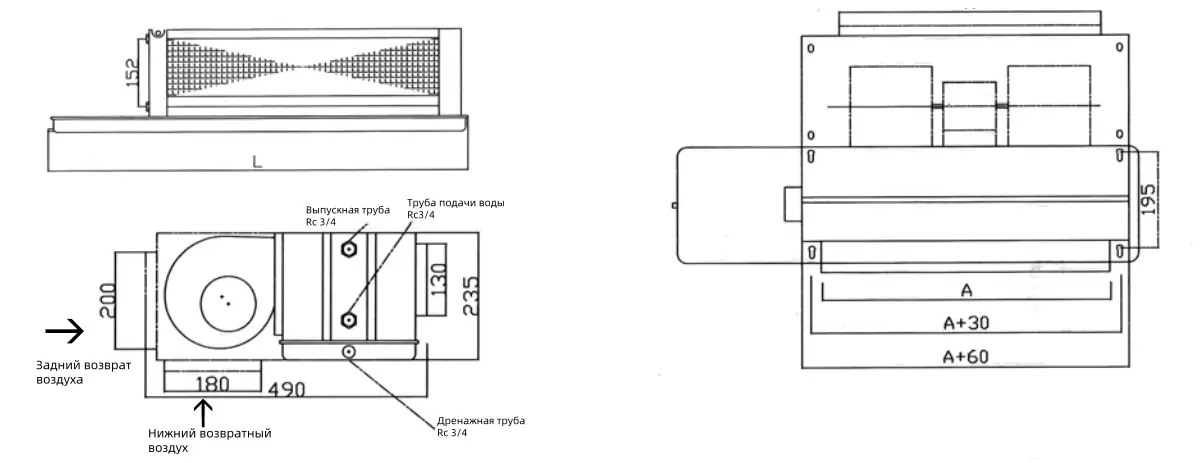

Таблица габаритных размеров горизонтального скрытого фанкойла с возвратным воздухозаборным коробом

Примечание:

(1) Стандартный фанкойл не имеет возвратного воздуховода, за исключением случаев, когда это требуется по особым требованиям.

(2) Фанкойл с возвратным воздуховодом имеет модели с задним и нижним возвратом воздуха.

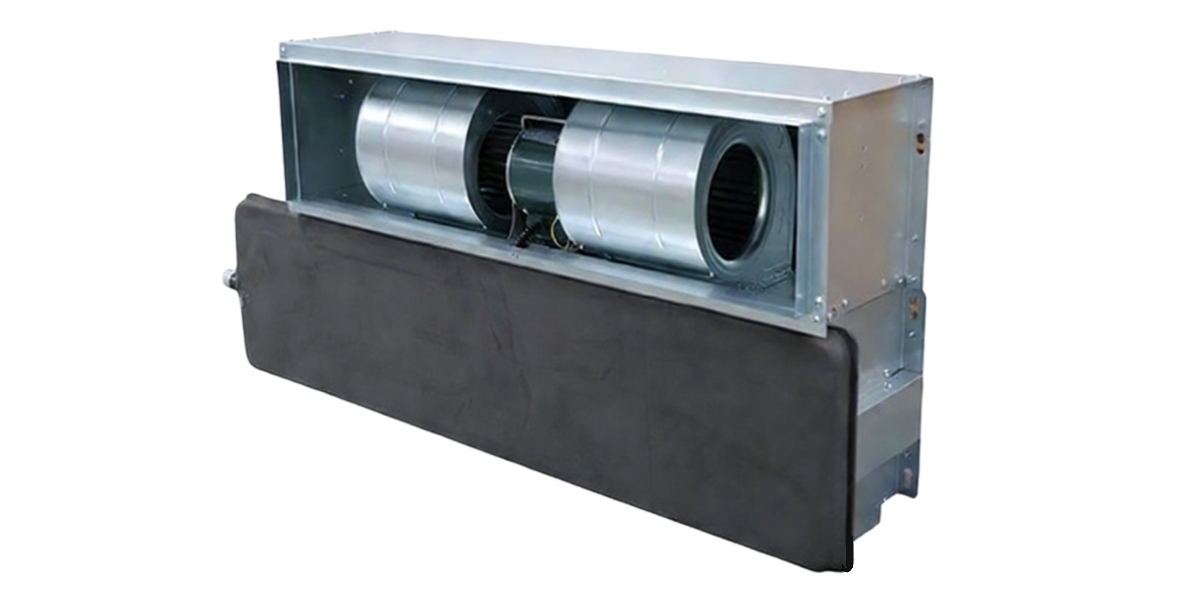

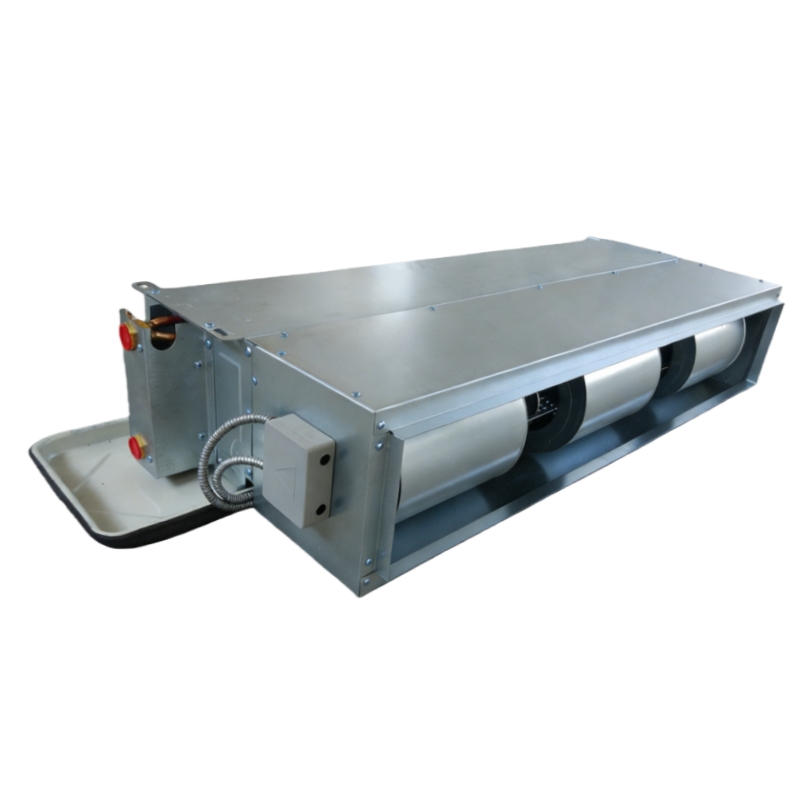

Презентация горизонтального скрытого фанкойла с возвратным воздухозаборным коробом

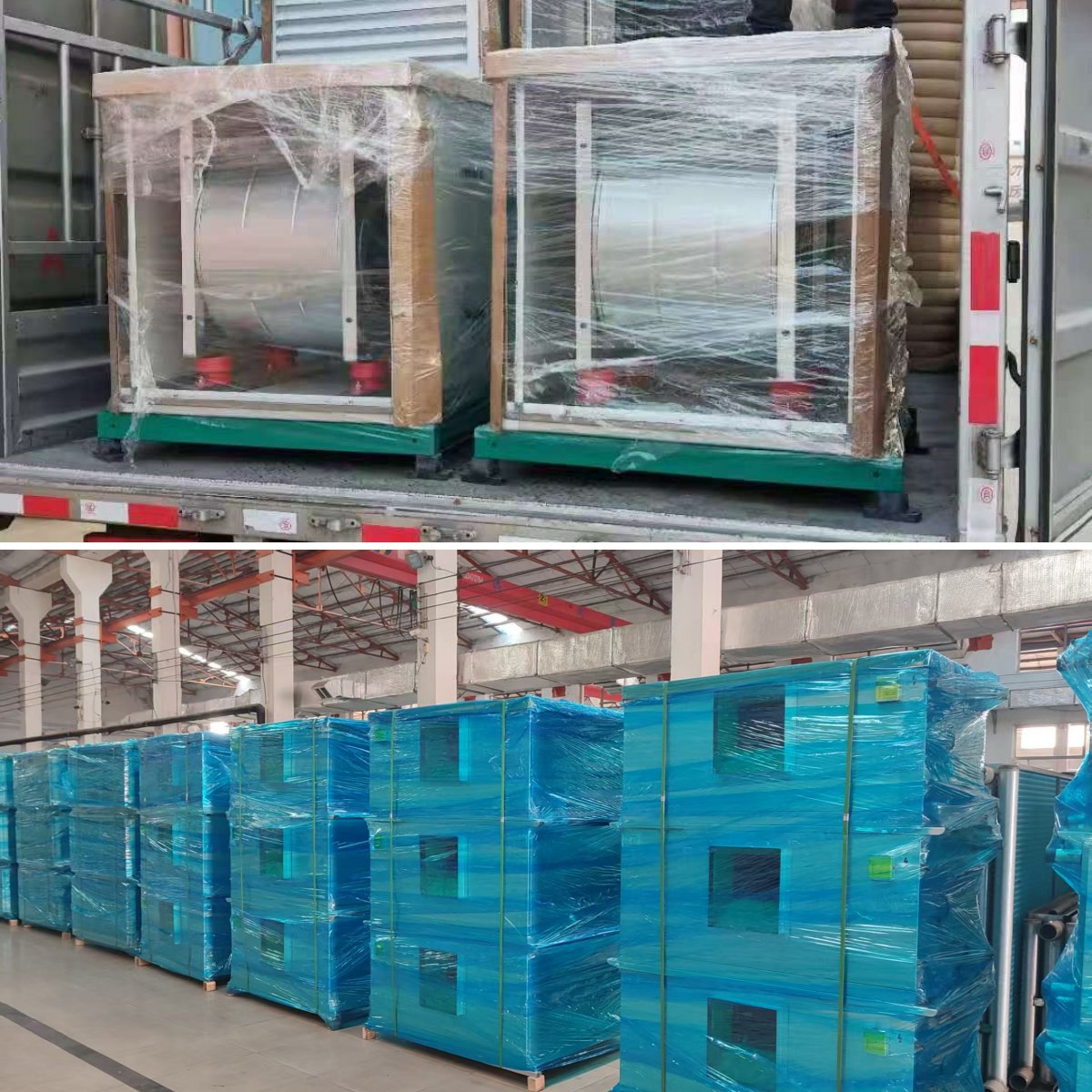

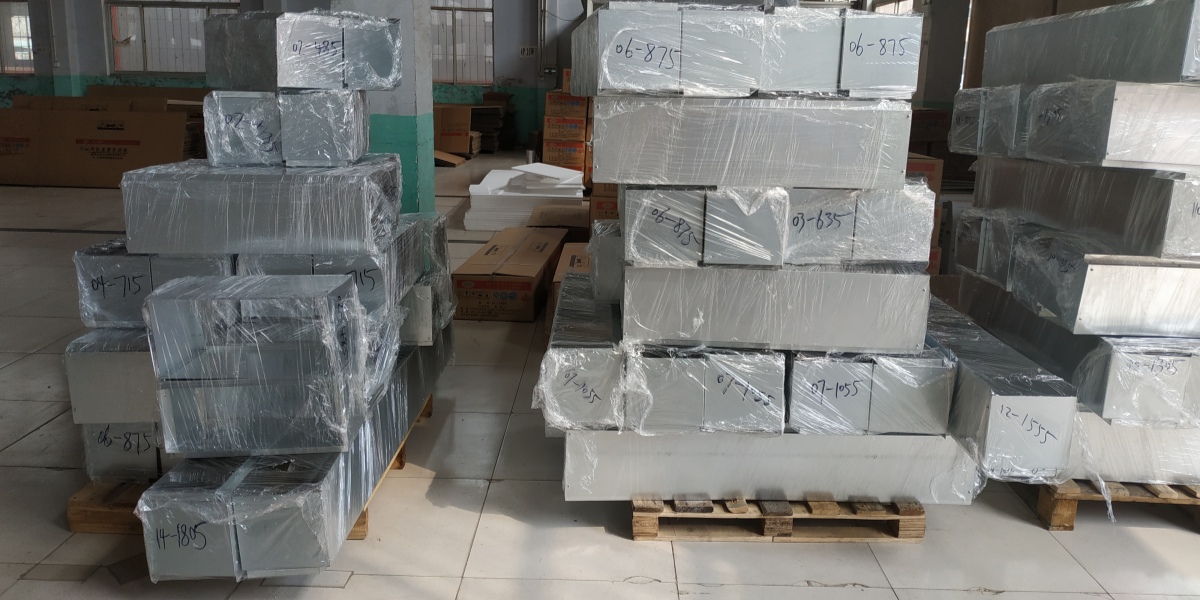

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. была основана в 1991 году и расположена в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Предприятие занимает площадь 28 000 м², располагает штатом более 200 сотрудников и оснащено более 80 единицами современного производственного и испытательного оборудования. Xuri является высокотехнологичным предприятием, специализирующимся на проектировании, производстве и сервисном обслуживании центральных систем кондиционирования и конечных элементов климатического оборудования.

Продуктовая линейка компании включает фанкойлы различных типов (в том числе напольные), водяные и воздушные тепловые насосы, модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки.

Компания сертифицирована по международному стандарту ISO 9001 и имеет лицензию на промышленное производство. Являясь активным участником ведущих HVAC-ассоциаций Китая, Xuri следует принципу «Совершенство в деталях — надёжность в каждом решении», предлагая эффективные климатические системы и укрепляя свои позиции как надёжный партнёр на рынке кондиционирования воздуха.

FAQ

1: Зачем фанкойлу требуется возвратный короб?
Основная функция возвратного короба заключается в создании стабильных и контролируемых условий всасывания воздуха для фанкойла. При отсутствии возвратного короба воздух может поступать непосредственно в оборудование с различными направлениями и скоростями, что приводит к турбулентности и нестабильной работе вентилятора. Использование возвратного короба позволяет предварительно выровнять поток воздуха, улучшить условия теплообмена и снизить колебания рабочих параметров фанкойла.

2: Относится ли возвратный короб к системе воздуховодов?
Возвратный короб не является частью системы воздуховодов. Он относится к конструктивным элементам фанкойла и устанавливается непосредственно перед входом воздуха в оборудование. Воздуховоды предназначены для транспортировки воздуха на расстояние, тогда как возвратный короб выполняет локальные функции по организации и стабилизации воздушного потока.
