Пример проекта центрального кондиционирования офисного здания: применение кассетных фанкойлов в подвесном потолке

Обзор проекта

Проект предусматривает оснащение нового офисного здания за рубежом системой центрального кондиционирования. Заказчику требовались потолочные терминальные устройства, которые легко монтировать, удобно обслуживать и которые обеспечивают стабильную работу системы. После сравнения нескольких вариантов были выбраны кассетные фанкойлы (потолочные фанкойлы с четырёхсторонней подачей воздуха) для кондиционирования офисных помещений.

В открытых офисных зонах, отдельных кабинетах руководителей и небольших переговорных комнатах предусмотрен монтаж кассетных фанкойлов в подвесном потолке. Такое решение не занимает полезную площадь пола и позволяет использовать централизованную систему подачи охлаждённой и нагретой воды для обеспечения потребностей офисных помещений в охлаждении и обогреве в течение года.

Основные задачи проекта

В офисных зданиях нагрузка на систему кондиционирования меняется в зависимости от количества сотрудников и режима использования помещений. В открытых рабочих зонах необходимо обеспечить равномерное распределение воздуха на большой площади. При этом настенные кондиционеры занимают пространство на стенах, напольные устройства могут мешать передвижению, а применение скрытых горизонтальных фанкойлов с воздуховодами увеличивает объём монтажных работ, стоимость материалов и продолжительность установки.

Заказчик предъявлял следующие требования к климатическому оборудованию:

• Простота монтажа и технического обслуживания.

• Низкий уровень шума для комфортной работы сотрудников.

• Аккуратный внешний вид и интеграция в подвесной потолок.

• Достаточная холодо- и теплопроизводительность для соответствующих помещений.

• Удобный отвод конденсата и снижение риска его попадания в потолочную конструкцию.

При выборе оборудования подрядчик по системам отопления, вентиляции и кондиционирования особое внимание уделял холодопроизводительности кассетных фанкойлов, уровню шума, наличию дренажного насоса для отвода конденсата и удобству монтажа в подвесном потолке.

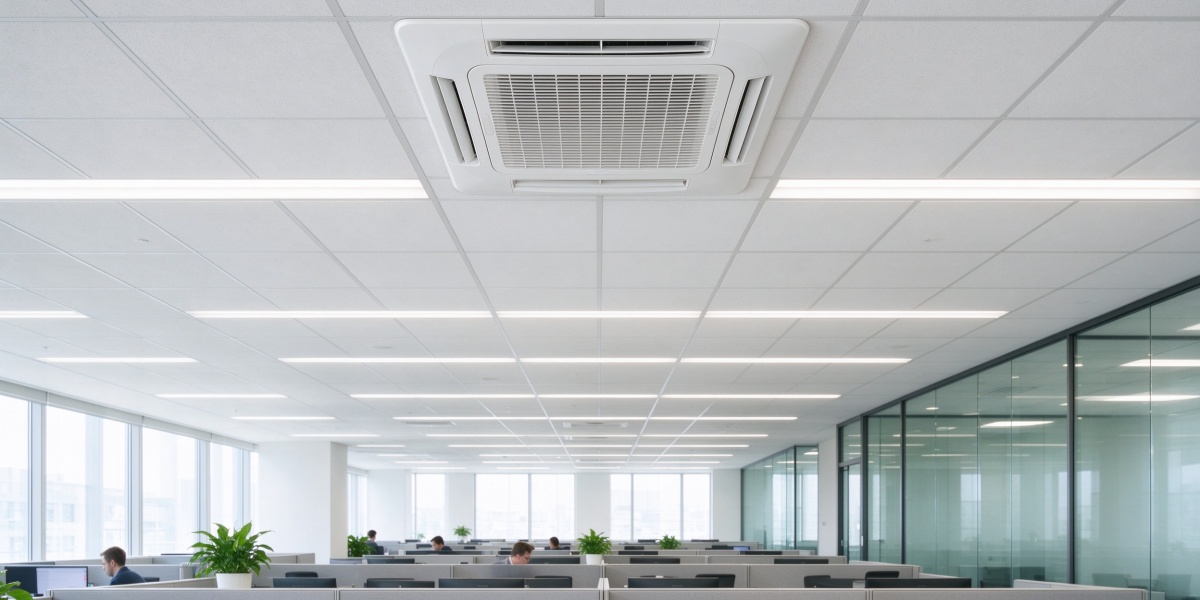

（Изображение представлено исключительно в ознакомительных целях. Фактический внешний вид оборудования и результат монтажа могут отличаться и определяются условиями установки на объекте.）

Предложенное техническое решение

Для проекта были поставлены кассетные фанкойлы с четырёхсторонней подачей воздуха, предназначенные для встраивания в подвесной потолок. Такое исполнение позволяет организовать распределение воздуха по нескольким направлениям без необходимости прокладывать дополнительные воздуховоды непосредственно для каждого устройства.

Фанкойлы оснащаются дренажным насосом для подъёма и отвода конденсата в предусмотренную проектом дренажную систему. Это упрощает организацию отвода конденсата при потолочном монтаже. Конструкция вентилятора и параметры оборудования подбираются с учётом требований к уровню шума и комфорту в офисных помещениях.

Каждый фанкойл обслуживает соответствующую зону. При наличии подходящей схемы управления можно регулировать температуру отдельно в кабинетах и переговорных комнатах в соответствии с режимом их использования.

Лицевая панель кассетного фанкойла имеет лаконичный дизайн и гармонично сочетается с модульной конструкцией подвесного потолка. Доступ к фильтру и основным обслуживаемым элементам предусматривается через панель устройства, что упрощает проведение регулярного технического обслуживания.

Результаты реализации проекта

После завершения монтажа и ввода системы в эксплуатацию кассетные фанкойлы обеспечивают распределение воздуха в открытых офисных зонах, отдельных кабинетах и переговорных комнатах. Четырёхсторонняя подача воздуха помогает улучшить его распределение в обслуживаемой зоне, а зональное регулирование позволяет учитывать различия в тепловой нагрузке и режиме использования помещений.

При правильном подборе оборудования, настройке системы и соблюдении требований монтажа можно обеспечить комфортные условия для повседневной работы и проведения онлайн-совещаний.

Конструкция кассетных фанкойлов также упрощает плановое обслуживание: доступ к фильтру позволяет выполнять его очистку в соответствии с регламентом эксплуатации. Для подрядчиков и владельцев коммерческой недвижимости такое решение представляет практический вариант организации центрального кондиционирования офисных зданий.

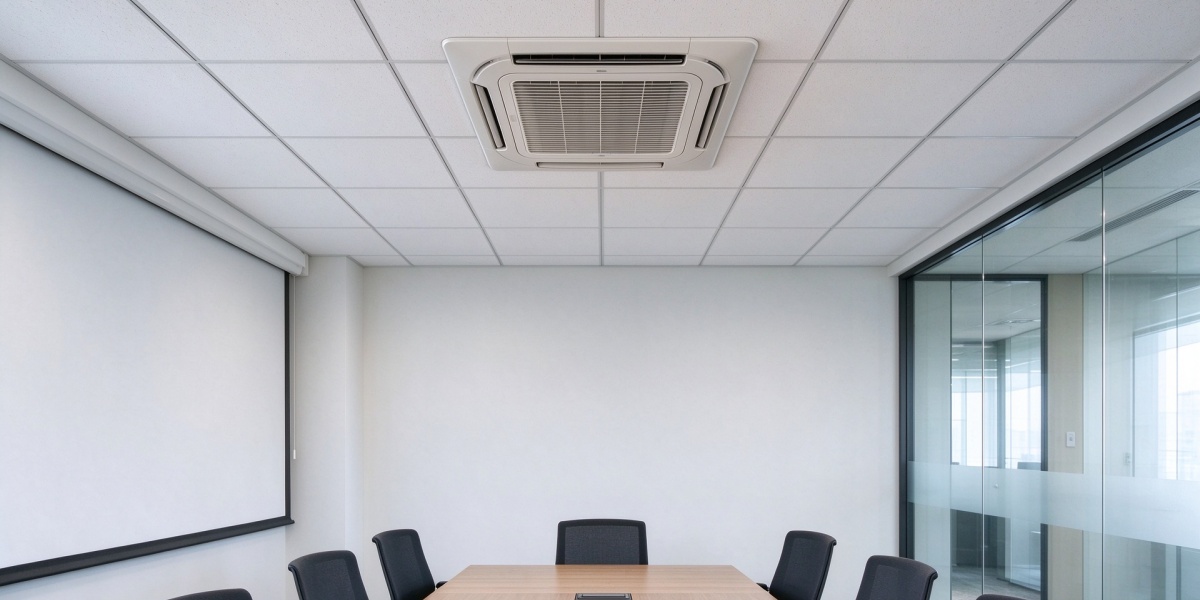

（Изображение представлено исключительно в ознакомительных целях. Фактический внешний вид оборудования и результат монтажа могут отличаться и определяются условиями установки на объекте.）

Часто задаваемые вопросы

Вопрос 1. Подходят ли кассетные фанкойлы для открытых офисных пространств?

Ответ: Да. Кассетные фанкойлы с четырёхсторонней подачей воздуха подходят для открытых офисных зон, кабинетов и переговорных комнат. Потолочный монтаж не занимает полезную площадь пола, а распределение воздуха в нескольких направлениях помогает обслуживать соответствующую зону помещения. Производительность и количество устройств следует определять на основании расчёта тепловых нагрузок, площади помещений и требований проекта.

По сравнению со скрытыми горизонтальными фанкойлами, подключаемыми к системе воздуховодов, кассетные модели могут упростить монтаж в проектах, где не требуется разветвлённая сеть воздуховодов. При выборе необходимо учитывать высоту подвесного потолка, доступное монтажное пространство и условия отвода конденсата.

Вопрос 2. Сложно ли обслуживать кассетные фанкойлы?

Ответ: Как правило, плановое обслуживание несложное. Через лицевую панель можно получить доступ к фильтру для его очистки или замены в соответствии с инструкцией производителя. Для проверки вентилятора, теплообменника, дренажного насоса и других компонентов может потребоваться квалифицированный специалист.

При грамотном проектировании следует заранее предусмотреть достаточное пространство для осмотра и ремонта оборудования. Это особенно важно для офисных зданий, эксплуатируемых в течение всего года.

Вопрос 3. Могут ли кассетные фанкойлы обеспечивать охлаждение и обогрев?

Ответ: Да, если это предусмотрено проектом и характеристиками оборудования. Фанкойл использует воду, циркулирующую через теплообменник: охлаждённая вода применяется для охлаждения воздуха, а горячая вода — для его нагрева. Работа в соответствующем режиме зависит от конфигурации центрального источника холода и тепла, схемы водоснабжения и автоматики управления.

Кассетные фанкойлы могут применяться в офисных зданиях в различных климатических регионах. При подборе необходимо учитывать расчётные температуры воды, требуемую холодо- и теплопроизводительность, расход воздуха и условия эксплуатации.
