В современных проектах систем отопления, вентиляции и кондиционирования воздуха (HVAC), включая коммерческие объекты, офисные помещения, гостиницы, элитное жильё и дизайнерские интерьеры, кассетные фанкойлы благодаря эстетичному внешнему виду, высокой энергоэффективности и комфортному распределению воздуха стали одним из наиболее востребованных терминальных устройств центральных систем кондиционирования.

Однако у подрядчиков, проектировщиков, закупщиков оборудования, монтажных организаций и владельцев объектов на различных этапах — от выбора оборудования и проектирования до монтажа, эксплуатации и последующего технического обслуживания — регулярно возникают многочисленные типовые вопросы. Например:

• Для каких помещений подходит кассетный фанкойл?

• Возможны ли протечки конденсата?

• Можно ли установить оборудование при недостаточной высоте потолка?

• Чем кассетный фанкойл отличается от канального кондиционера (канальной сплит-системы)?

• Как правильно подобрать модель?

• Какими способами можно снизить уровень шума?

• Каков реальный срок службы оборудования?

• Какие расходы потребуются на последующее обслуживание?

В данной статье собраны наиболее полные, профессиональные и практически ориентированные ответы на вопросы, связанные с кассетными фанкойлами. Материал охватывает все ключевые аспекты: соответствие различным условиям эксплуатации, параметры выбора оборудования, требования к монтажу, типичные неисправности и сервисное обслуживание, сравнение с другими видами климатического оборудования, а также особенности эксплуатации и затраты на техническое обслуживание.

Независимо от того, являетесь ли вы проектировщиком инженерных систем, строительным подрядчиком, дистрибьютором HVAC-оборудования, специалистом по закупкам или конечным пользователем, в этом руководстве вы найдёте профессиональные ответы практически на все наиболее распространённые вопросы, возникающие при выборе и использовании кассетных фанкойлов.

I. Основные вопросы и базовые сведения

1. Что такое кассетный фанкойл? Каково его основное назначение?

Кассетный фанкойл, также известный как потолочный фанкойл или встраиваемый в подвесной потолок фанкойл, представляет собой терминальное теплообменное оборудование, предназначенное для водяных систем центрального кондиционирования воздуха.

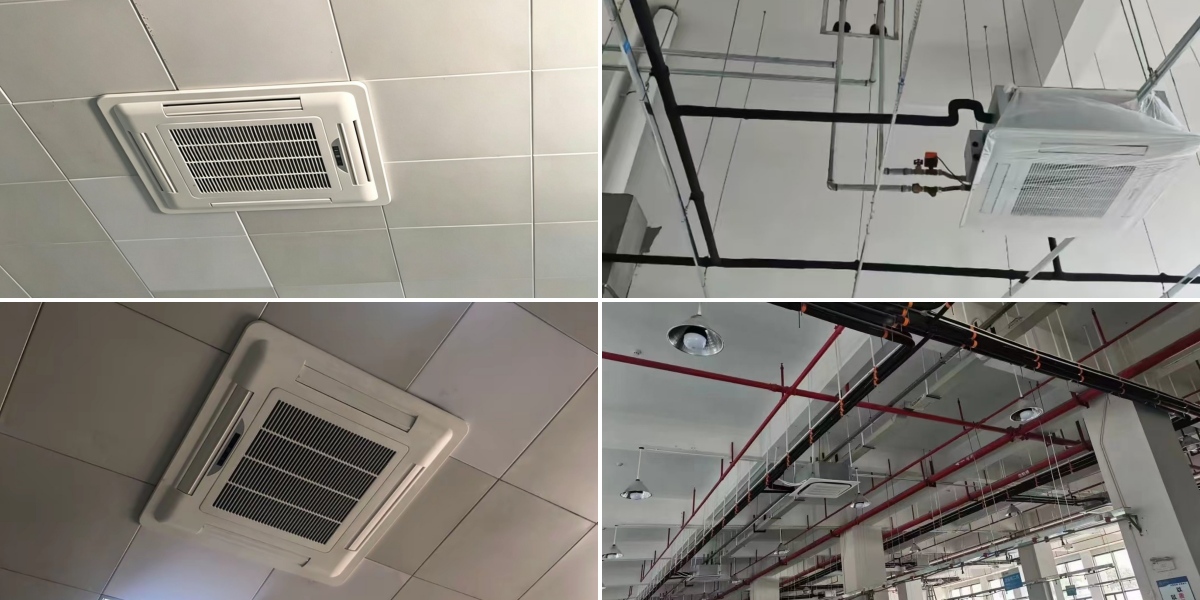

Устройство полностью монтируется в подвесной потолок, при этом снаружи остаётся видимой только декоративная лицевая панель, что обеспечивает аккуратный и современный внешний вид помещения. Во время работы вентилятор прогоняет воздух помещения через теплообменник (змеевик), внутри которого циркулирует холодная или горячая вода. В результате происходит теплообмен, позволяющий эффективно охлаждать, обогревать помещение и поддерживать заданную температуру.

Следует отметить, что кассетный фанкойл не является самостоятельной холодильной установкой. Он не оснащён компрессором и может работать только совместно с водяной системой центрального кондиционирования, подключённой к чиллеру, тепловому насосу, котлу или другому источнику холодо- и теплоснабжения.

Основное назначение оборудования — обеспечение индивидуального зонального регулирования температуры, поэтому оно широко применяется в коммерческой недвижимости, гостиницах, офисах, торговых центрах, медицинских учреждениях и элитных жилых объектах.

2. В чём принципиальное отличие кассетного фанкойла от обычного кондиционера?

Обычные настенные и напольные кондиционеры относятся к фреоновым (DX) системам. Они оснащены собственным компрессором, отличаются сравнительно простой установкой, однако имеют ряд ограничений: менее равномерное распределение воздуха, более высокий уровень шума, повышенное энергопотребление при эксплуатации больших площадей и ограниченные возможности интеграции в интерьер.

Кассетный фанкойл, напротив, является терминальным устройством водяной системы центрального кондиционирования. Он не содержит компрессора и осуществляет теплообмен за счёт циркуляции охлаждённой или нагретой воды, поступающей от центрального источника.

Основные преимущества кассетного фанкойла заключаются в следующем:

• мягкое и равномерное распределение воздушного потока без выраженных сквозняков;

• стабильное поддержание температуры во всём помещении;

• низкий уровень шума во время работы;

• возможность независимого регулирования температуры по отдельным зонам;

• скрытый монтаж, сохраняющий эстетику интерьера;

• высокая энергоэффективность при эксплуатации крупных объектов;

• оптимальная работа при длительной непрерывной эксплуатации.

Благодаря этим преимуществам кассетные фанкойлы считаются одним из наиболее предпочтительных решений для современных инженерных HVAC-проектов, особенно на коммерческих объектах с повышенными требованиями к комфорту, внешнему виду и экономичности.

3. Какие существуют варианты распределения воздуха у кассетных фанкойлов? Какой из них лучше выбрать?

На современном рынке наиболее распространены три типа распределения воздуха:

• Четырёхсторонняя подача воздуха
  Это наиболее популярный вариант для большинства инженерных проектов. Воздух подаётся одновременно в четырёх направлениях, обеспечивая широкую зону охвата помещения, хорошую циркуляцию воздуха и оптимальное соотношение стоимости и эксплуатационных характеристик. Такие модели широко используются в офисах, гостиницах, магазинах, ресторанах и других коммерческих помещениях.

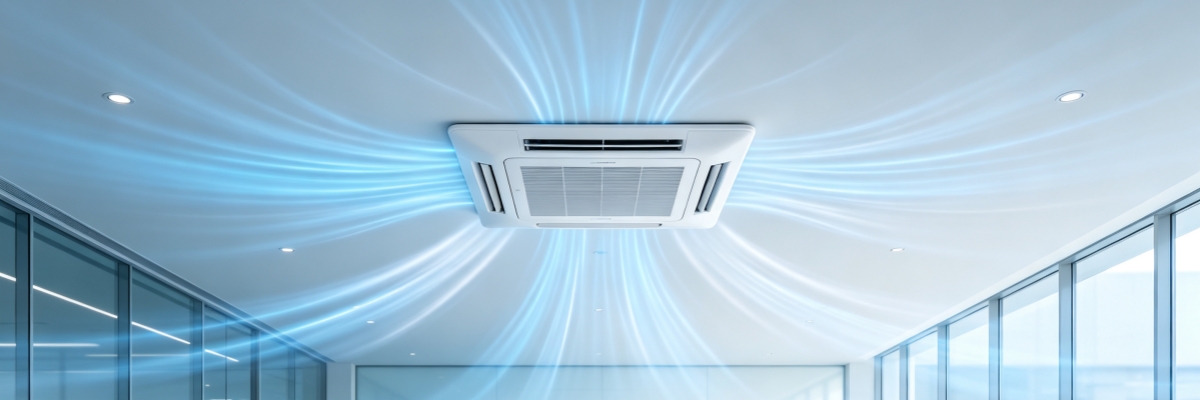

• Круговая подача воздуха 360°
  Модели с круговым распределением воздуха обеспечивают максимально равномерную подачу воздуха по всему периметру помещения без образования температурных «мёртвых зон». Они особенно подходят для просторных помещений с высокими требованиями к комфорту, таких как гостиничные холлы, выставочные залы, торговые центры, конференц-залы и другие общественные пространства.

• Двусторонняя подача воздуха
  Данный вариант предназначен преимущественно для помещений вытянутой формы — длинных коридоров, узких торговых площадей, проходов и других аналогичных пространств, где направление воздушного потока должно соответствовать конфигурации помещения.

В большинстве стандартных коммерческих проектов рекомендуется использовать четырёхсторонние кассетные фанкойлы, поскольку они обеспечивают оптимальное сочетание эффективности, универсальности и стоимости. Для объектов премиум-класса с большими открытыми пространствами предпочтительным выбором становятся модели с круговым распределением воздуха на 360°, которые обеспечивают максимально комфортный микроклимат и равномерное охлаждение или обогрев помещения.

II. Вопросы по области применения и выбору оборудования

1. Подходит ли кассетный фанкойл для жилых или коммерческих помещений? Где его использование наиболее экономически оправдано?

Кассетный фанкойл является универсальным HVAC-оборудованием и подходит как для жилых, так и для коммерческих объектов. Однако с точки зрения экономической эффективности и окупаемости инвестиций его преимущества наиболее полно раскрываются именно в коммерческой недвижимости.

В офисных зданиях, гостиницах, торговых центрах, выставочных павильонах, медицинских учреждениях, магазинах и других коммерческих помещениях обычно имеются большие открытые площади, продолжительный режим эксплуатации и высокие требования к дизайну интерьера. Именно в таких условиях кассетные фанкойлы максимально реализуют свои преимущества: энергосбережение, эстетичный скрытый монтаж, равномерное распределение воздуха по всему помещению и снижение долгосрочных затрат на эксплуатацию и техническое обслуживание.

Для жилых объектов кассетные фанкойлы особенно рекомендуются для просторных квартир повышенной комфортности, пентхаусов, двухуровневых квартир и частных вилл, где имеется достаточная площадь и предусмотрен подвесной потолок. Для небольших квартир стандартной планировки установка кассетного фанкойла, как правило, экономически менее целесообразна, поскольку требует дополнительных расходов на устройство подвесного потолка. В подобных случаях традиционные бытовые кондиционеры зачастую оказываются более рациональным решением.

2. Какую площадь может обслуживать один кассетный фанкойл? Как правильно подобрать производительность оборудования?

Если помещение имеет повышенную тепловую нагрузку, например:

• витринное остекление или стеклянные фасады;

• расположение на последнем этаже здания;

• большие окна с интенсивным солнечным облучением;

• торговые помещения с выходом на улицу;

• недостаточную теплоизоляцию;

• высокую плотность людей или большое количество тепловыделяющего оборудования,

рекомендуется выбирать оборудование на одну ступень большей производительности, чтобы обеспечить стабильное охлаждение и отопление в течение всего года.

При профессиональном инженерном подборе основными критериями являются не только площадь помещения, но и:

• высота потолков;

• уровень теплоизоляции;

• площадь остекления и инсоляция;

• герметичность помещения;

• количество людей;

• внутренние тепловые нагрузки;

• назначение помещения.

Комплексный анализ этих параметров позволяет обеспечить наиболее эффективную работу системы кондиционирования и комфортный микроклимат.

3. Можно ли установить кассетный фанкойл при небольшой высоте потолков или ограниченном пространстве подвесного потолка?

Да, это возможно.

Стандартные модели кассетных фанкойлов обычно требуют наличия пространства для монтажа в подвесном потолке высотой 25–30 см.

Однако для объектов с ограниченной строительной высотой, реконструируемых помещений, небольших магазинов, коммерческих объектов с низкими потолками, а также современных квартир компактной планировки выпускаются ультратонкие бесшумные кассетные фанкойлы.

Такие модели обладают рядом преимуществ:

• минимальная необходимая монтажная высота составляет всего около 20 см;

• уменьшенная толщина корпуса;

• более простая интеграция в ограниченное пространство;

• отсутствие ощущения «низкого потолка» после завершения отделочных работ;

• сохранение эстетики интерьера без ущерба для эффективности системы кондиционирования.

Благодаря этим характеристикам ультратонкие модели идеально подходят для объектов с ограниченной высотой подвесного потолка.

4. Можно ли установить кассетный фанкойл при реконструкции существующего здания?

Да, установка полностью возможна.

Если помещение позволяет выполнить подвесной потолок, проложить трубопроводы системы холодо- и теплоснабжения и подключить оборудование к существующей или новой водяной системе центрального кондиционирования, кассетные фанкойлы успешно применяются при реконструкции самых разных объектов.

К числу типичных проектов относятся:

• капитальный ремонт квартир и жилых домов;

• модернизация старых торговых центров;

• реконструкция офисных помещений;

• обновление гостиниц;

• реконструкция коммерческих зданий;

• модернизация общественных помещений.

Благодаря модульной конструкции кассетные фанкойлы отличаются высокой универсальностью и удобством монтажа. Их установка обычно не требует масштабного демонтажа строительных конструкций, что позволяет существенно сократить сроки реконструкции и снизить стоимость строительных работ.

Поэтому при модернизации устаревших систем HVAC кассетные фанкойлы являются одним из наиболее эффективных, практичных и экономически оправданных решений.

III. Вопросы по монтажу, установке и предотвращению протечек

1. Являются ли протечки наиболее распространённой проблемой кассетных фанкойлов? Как полностью исключить риск протечек?

Протечки действительно являются одной из наиболее распространённых проблем у оборудования низкого качества или при несоблюдении технологии монтажа. Однако качественные кассетные фанкойлы известных производителей при правильной установке практически полностью исключают вероятность протечек.

Стандартная комплектация современных моделей включает встроенный дренажный насос для отвода конденсата, который автоматически удаляет образующуюся воду и предотвращает её накопление в поддоне. В сочетании с герметичными соединениями трубопроводов и конструкцией дренажной системы, устойчивой к засорам, риск появления протечек сводится к минимуму.

Для полного исключения подобных проблем необходимо соблюдать три основных условия:

• выбирать модели со встроенным дренажным насосом от надёжных производителей;

• обеспечивать правильный уклон дренажного трубопровода и качественную герметизацию всех соединений во время монтажа;

• регулярно очищать воздушные фильтры и дренажную систему в процессе эксплуатации.

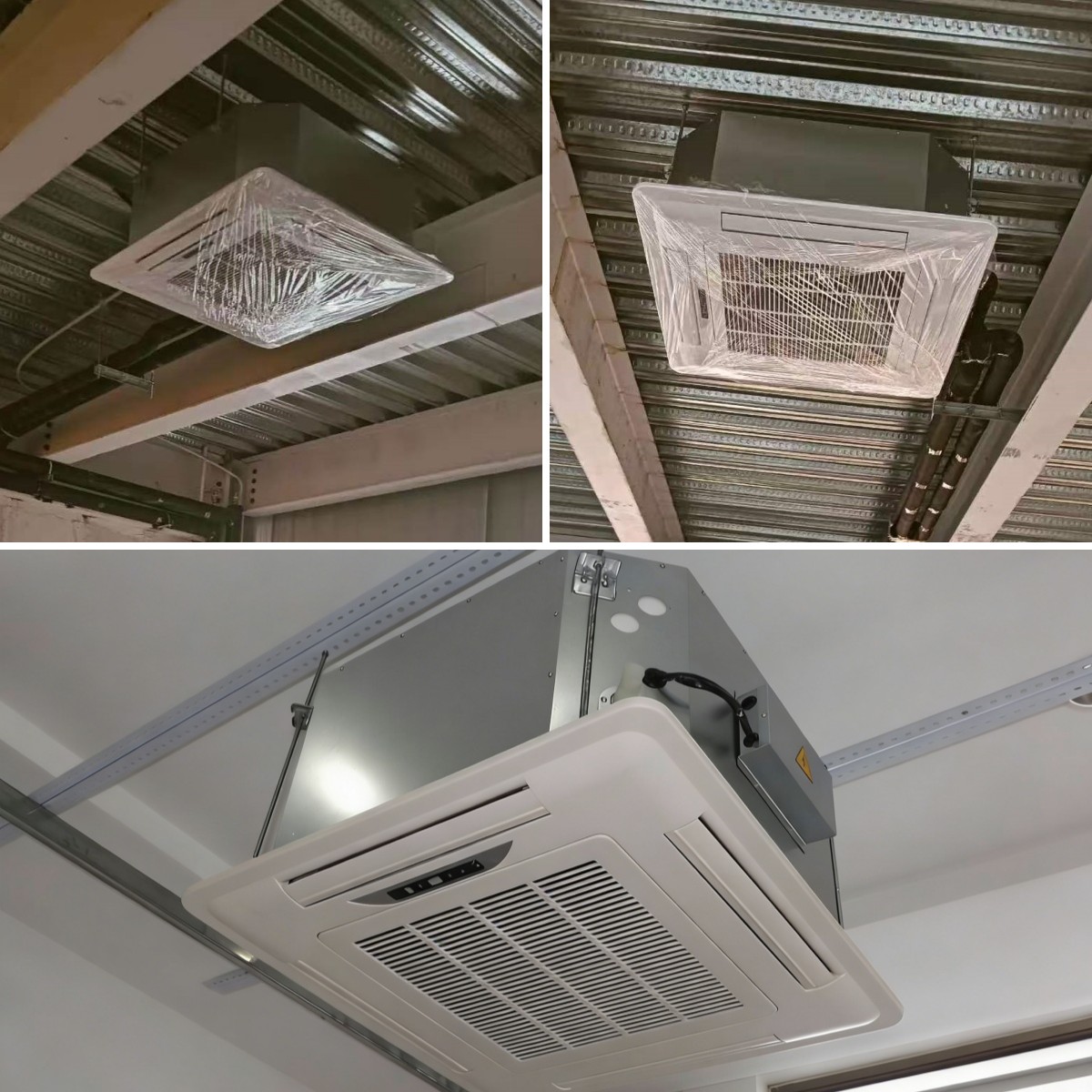

2. Какие основные сложности возникают при монтаже кассетного фанкойла? На что необходимо обратить внимание?

Основные трудности монтажа связаны со следующими этапами:

• точным выравниванием оборудования в подвесном потолке;

• соблюдением необходимого уклона дренажного трубопровода;

• качественной герметизацией трубопроводов;

• виброизоляцией оборудования и снижением уровня шума.

Во время установки необходимо обеспечить строго горизонтальное положение корпуса, чтобы предотвратить скопление конденсата с одной стороны поддона. Дренажная система должна иметь расчётный уклон и работать совместно со встроенным дренажным насосом для надёжного отвода конденсата.

Все гидравлические соединения должны быть тщательно герметизированы во избежание утечек воды. Кроме того, рекомендуется использовать специальные виброизолирующие элементы, предотвращающие передачу вибраций на конструкцию подвесного потолка и появление посторонних шумов во время работы оборудования.

Соблюдение профессиональных стандартов монтажа значительно снижает вероятность возникновения неисправностей в процессе дальнейшей эксплуатации.

3. Повредит ли установка кассетного фанкойла подвесной потолок? Насколько удобно проводить техническое обслуживание?

Нет. При правильном монтаже конструкция подвесного потолка не повреждается.

Корпус кассетного фанкойла полностью скрывается за потолком, а снаружи остаётся только декоративная панель стандартного размера, гармонично вписывающаяся в интерьер.

Современные модели оснащаются:

• съёмной декоративной панелью;

• легко обслуживаемыми воздушными фильтрами;

• удобным доступом к основным узлам оборудования.

Поэтому для очистки фильтров, проведения технического обслуживания или замены отдельных компонентов нет необходимости демонтировать значительную часть подвесного потолка — достаточно снять лицевую панель.

Такое конструктивное решение существенно упрощает обслуживание и снижает эксплуатационные расходы, что особенно важно для коммерческих объектов с длительным сроком эксплуатации.

IV. Вопросы эксплуатации и рабочих характеристик

1. Насколько шумно работает кассетный фанкойл? Подходит ли он для помещений с повышенными требованиями к тишине?

Высококачественные кассетные фанкойлы относятся к категории малошумного климатического оборудования.

Для снижения уровня шума используются:

• малошумные вентиляторные колёса;

• усиленные вибропоглощающие элементы;

• звукоизоляционные материалы высокой плотности;

• аэродинамически оптимизированная конструкция воздушных каналов.

Благодаря этому оборудование работает практически без вибраций и постороннего шума. На низких скоростях вентилятора уровень шума настолько мал, что практически не воспринимается человеком.

Поэтому кассетные фанкойлы идеально подходят для:

• офисов;

• гостиничных номеров;

• больничных палат;

• жилых помещений;

• конференц-залов;

• других объектов, где требуется высокий уровень акустического комфорта.

2. Будет ли воздушный поток направлен непосредственно на людей? Насколько комфортен такой способ кондиционирования?

Нет. Одним из главных преимуществ кассетных фанкойлов является отсутствие резкого направленного потока воздуха.

Оборудование оснащается регулируемыми жалюзи, позволяющими изменять направление подачи воздуха и угол качания створок. В сочетании с четырёхсторонней или круговой системой распределения воздуха (360°) это обеспечивает мягкое и равномерное движение воздушных потоков по всему помещению.

В результате достигаются:

• равномерная температура во всём помещении;

• отсутствие локальных зон переохлаждения или перегрева;

• отсутствие неприятного ощущения прямого обдува;

• высокий уровень теплового комфорта даже при длительном пребывании в помещении.

По сравнению с традиционными кондиционерами, которые могут создавать сильный холодный поток, большие перепады температуры и ощущение сухости воздуха, кассетные фанкойлы обеспечивают стабильный микроклимат и значительно более комфортные условия эксплуатации.

3. Насколько эффективно кассетный фанкойл работает на отопление? Не будет ли помещение долго прогреваться зимой?

Эффективность отопления у современных кассетных фанкойлов находится на высоком уровне.

Благодаря теплообменникам увеличенной площади с высокой плотностью оребрения оборудование обладает высокой интенсивностью теплообмена. При подключении к системе горячего водоснабжения тепло равномерно распределяется по помещению посредством постоянной циркуляции теплоносителя.

В отличие от традиционных кондиционеров, при использовании которых часто возникает ситуация, когда верхняя часть помещения перегревается, а у пола сохраняется холодный воздух, кассетные фанкойлы обеспечивают более равномерное распределение температуры.

При правильном подборе производительности оборудования и хорошей теплоизоляции помещения необходимая температура достигается быстро и поддерживается стабильно как в коммерческих, так и в жилых зданиях.

V. Вопросы энергосбережения, эксплуатационных расходов и срока службы

1. Экономичен ли кассетный фанкойл? Насколько высоки эксплуатационные расходы при длительной работе?

Да, современные кассетные фанкойлы отличаются высокой энергоэффективностью.

Новое поколение оборудования оснащается бесщёточными электродвигателями постоянного тока EC, поддерживающими плавное интеллектуальное регулирование скорости вращения. Благодаря этому мощность автоматически изменяется в зависимости от фактической температуры помещения, что позволяет избежать лишнего энергопотребления, связанного с частыми включениями и выключениями оборудования.

Кроме того, система поддерживает независимое управление отдельными зонами здания. Неиспользуемые помещения могут быть отключены без остановки всей системы, что дополнительно снижает потребление электроэнергии.

По сравнению с традиционными фанкойлами и обычными кондиционерами при длительной эксплуатации на коммерческих объектах экономия электроэнергии может достигать 20–30 %, что существенно уменьшает ежемесячные и годовые эксплуатационные расходы.

2. Каков срок службы кассетного фанкойла? Часто ли возникают неисправности?

При использовании оборудования известных производителей и соблюдении рекомендаций по техническому обслуживанию срок службы качественного кассетного фанкойла обычно составляет от 10 до 15 лет.

Конструкция оборудования основана на модульном принципе и не содержит большого количества сложных электронных компонентов, подверженных быстрому износу. Благодаря этому оборудование отличается высокой механической надёжностью, устойчивостью к интенсивной эксплуатации и низкой вероятностью возникновения неисправностей.

По сравнению со сложными инверторными кондиционерами кассетные фанкойлы имеют более простую конструкцию, стабильные эксплуатационные характеристики и способны длительное время работать в коммерческих зданиях без существенного увеличения затрат на сервисное обслуживание.

3. Высока ли первоначальная стоимость кассетного фанкойла? Насколько выгодно такое решение в долгосрочной перспективе?

Стоимость одного кассетного фанкойла действительно несколько выше по сравнению с обычными настенными кондиционерами или канальными внутренними блоками.

Однако при комплексной оценке жизненного цикла оборудования его экономическая эффективность значительно выше благодаря следующим преимуществам:

• современный внешний вид и скрытый монтаж;

• более высокий уровень комфорта;

• экономичное энергопотребление;

• стабильная и надёжная работа;

• низкие расходы на техническое обслуживание;

• минимальные затраты на ремонт в течение длительного срока эксплуатации.

За счёт снижения эксплуатационных расходов первоначальные инвестиции постепенно окупаются, поэтому для коммерческих объектов с длительным сроком эксплуатации кассетные фанкойлы считаются одним из наиболее выгодных решений среди терминального оборудования центральных систем кондиционирования.

VI. Сравнение с другими типами оборудования

1. Кассетный фанкойл или канальный внутренний блок — что лучше выбрать?

Канальные внутренние блоки обеспечивают подачу воздуха преимущественно в одном направлении, имеют сравнительно ограниченную площадь обслуживания, менее равномерное распределение температуры и зачастую требуют более сложного обслуживания.

Кассетные фанкойлы, напротив, обладают следующими преимуществами:

• равномерное распределение воздуха по всему помещению;

• отсутствие «мёртвых зон»;

• низкий уровень шума;

• высокая энергоэффективность;

• удобный доступ для технического обслуживания;

• более эстетичный внешний вид после завершения отделочных работ.

Для крупных коммерческих помещений, объектов с высокими требованиями к дизайну и зданий, рассчитанных на длительную эксплуатацию, рекомендуется отдавать предпочтение именно кассетным фанкойлам. Канальные системы остаются хорошим выбором для небольших помещений с относительно простыми требованиями к кондиционированию.

2. В чём преимущества кассетного фанкойла по сравнению с настенными и напольными кондиционерами?

Настенные и напольные кондиционеры занимают полезное пространство помещения, остаются полностью видимыми после установки, могут нарушать дизайн интерьера, обладают ограниченной зоной распределения воздуха и, как правило, характеризуются более высоким энергопотреблением и меньшим уровнем комфорта.

Кассетные фанкойлы имеют ряд существенных преимуществ:

• полностью скрытый монтаж;

• отсутствие занимаемой полезной площади;

• равномерное поддержание температуры во всём помещении;

• малошумная работа;

• высокая энергоэффективность;

• идеальная совместимость с современными интерьерами;

• оптимальное решение для коммерческих объектов и помещений высокого класса.

По уровню комфорта, долговечности, эстетике и инженерной адаптивности кассетные фанкойлы значительно превосходят традиционные сплит-системы.

VII. Техническое обслуживание и устранение неисправностей

1. Как обслуживать кассетный фанкойл? Сложно ли это?

Техническое обслуживание кассетных фанкойлов достаточно простое и не требует сложных профессиональных операций.

Рекомендуется:

• регулярно очищать воздушные фильтры для предотвращения накопления пыли и снижения производительности;

• один раз в шесть месяцев проверять состояние дренажной системы и при необходимости очищать её;

• ежегодно проводить профилактический осмотр электродвигателя, вентилятора и основных рабочих узлов.

Низкие затраты времени и средств на обслуживание делают данное оборудование особенно привлекательным для коммерческих объектов с большим количеством внутренних блоков.

2. Почему уменьшается расход воздуха или ухудшается охлаждение и отопление? Как устранить проблему?

Наиболее распространённые причины:

• загрязнение воздушного фильтра;

• недостаточная циркуляция воды в гидравлической системе;

• неправильная скорость вращения вентилятора;

• недостаточная производительность выбранной модели.

Для восстановления нормальной работы рекомендуется:

• очистить воздушный фильтр;

• проверить давление и циркуляцию воды в системе;

• отрегулировать скорость вентилятора;

• при необходимости использовать оборудование большей производительности для помещений с высокой тепловой нагрузкой.

После устранения указанных причин эффективность теплообмена обычно полностью восстанавливается.

3. Почему во время работы появляются вибрации или посторонний шум?

Основными причинами могут быть:

• недостаточная виброизоляция при монтаже;

• слишком плотное соприкосновение оборудования с конструкциями подвесного потолка;

• загрязнение вентиляторного колеса, вызывающее нарушение балансировки.

При использовании качественного оборудования и соблюдении технологии монтажа вероятность возникновения подобных проблем минимальна.

Если шум или вибрации появились в процессе эксплуатации, обычно достаточно проверить состояние виброизолирующих элементов и очистить вентиляторное колесо от загрязнений.

VIII. Вопросы закупки и приёмки оборудования

1. На какие характеристики следует обратить внимание при закупке кассетных фанкойлов для инженерных проектов?

При выборе оборудования для коммерческих объектов рекомендуется оценивать следующие основные параметры:

• наличие энергосберегающего EC-двигателя;

• плотность оребрения и материал теплообменника;

• наличие встроенного дренажного насоса;

• эффективность системы вибро- и шумоизоляции;

• тип распределения воздуха;

• расход воздуха и внешнее статическое давление;

• монтажную высоту корпуса;

• конструкцию защиты от протечек и надёжность дренажной системы.

При выборе оборудования не следует ориентироваться исключительно на минимальную цену. Недорогие модели зачастую имеют упрощённую комплектацию, что может привести к протечкам, повышенному уровню шума, увеличенному энергопотреблению и снижению эффективности теплообмена, а также к росту затрат на сервисное обслуживание.

2. Почему в большинстве коммерческих проектов предпочтение отдаётся кассетным фанкойлам?

При реализации коммерческих объектов основными критериями являются качество отделки, комфорт пользователей, эксплуатационные расходы и надёжность оборудования.

Кассетные фанкойлы полностью соответствуют этим требованиям благодаря следующим преимуществам:

• скрытый монтаж, идеально подходящий для современных интерьеров;

• равномерное распределение воздуха, повышающее комфорт посетителей и сотрудников;

• высокая энергоэффективность, позволяющая сократить эксплуатационные расходы;

• надёжная конструкция с низкой вероятностью отказов;

• простое техническое обслуживание и снижение затрат на сервис.

Именно поэтому сегодня кассетные фанкойлы считаются одним из наиболее экономически эффективных и востребованных терминальных решений для коммерческих систем HVAC.

В данном разделе FAQ рассмотрены все ключевые вопросы, связанные с кассетными фанкойлами: от базовых принципов работы и выбора оборудования до особенностей монтажа, эксплуатации, энергосбережения, сравнения с другими решениями, технического обслуживания и закупки для инженерных проектов.

Независимо от того, являетесь ли вы владельцем объекта, специалистом по закупкам, подрядчиком или инженером HVAC, данное руководство поможет быстро получить профессиональные ответы на большинство практических вопросов, возникающих при выборе и эксплуатации оборудования.

Благодаря высокой надёжности, широким возможностям применения, энергоэффективности и длительному сроку службы кассетные фанкойлы стали одним из наиболее востребованных терминальных устройств современных водяных систем центрального кондиционирования и продолжают оставаться оптимальным выбором как для новых строительных проектов, так и для модернизации существующих зданий.
