Полное руководство по вентиляционным решёткам для центральных систем кондиционирования: виды, особенности, выбор и ответы на самые распространённые вопросы
За многие годы работы в сфере производства и монтажа вентиляционных решёток для систем HVAC мы пришли к одному интересному выводу: большинство владельцев жилья, дизайнеров интерьера и даже специалистов инженерных компаний допускают одну и ту же ошибку. При выборе системы кондиционирования основное внимание уделяется наружному и внутреннему блокам, воздуховодам, энергопотреблению оборудования и стоимости монтажа, тогда как вентиляционные решётки часто воспринимаются как второстепенный элемент.
На практике именно они во многом определяют комфорт распределения воздуха, внешний вид потолка, эффективность работы всей системы кондиционирования и срок службы оборудования.
Большинство проблем, с которыми сталкиваются владельцы домов и коммерческих объектов, таких как прямое попадание холодного воздуха на людей, неравномерное охлаждение или обогрев помещений, образование конденсата на решётках летом, появление плесени на потолке, скопление пыли, сложности при очистке, повышенное энергопотребление и преждевременные неисправности оборудования, чаще всего связаны не с кондиционером, а с неправильным выбором типа вентиляционной решётки, неподходящим материалом изготовления или ошибками при монтаже.
Как производитель вентиляционных решёток для центральных систем кондиционирования с многолетним опытом, мы приняли участие в тысячах жилых и коммерческих проектов. В этой статье мы подробно расскажем обо всех наиболее распространённых типах вентиляционных решёток, их особенностях, преимуществах и ограничениях, объясним, для каких объектов подходит каждый вариант, а также поделимся практическими рекомендациями по выбору и ответим на вопросы, которые чаще всего задают наши клиенты.
1. Для начала разберёмся: какую функцию выполняют вентиляционные решётки в системе центрального кондиционирования
Полноценная система центрального кондиционирования невозможна без правильного сочетания приточных и возвратных (обратных) вентиляционных решёток. Несмотря на внешнее сходство, они выполняют совершенно разные функции и не могут заменять друг друга. Именно это является одной из наиболее распространённых ошибок при проектировании и монтаже систем HVAC.
Если объяснить максимально просто, то приточная решётка служит для подачи охлаждённого или нагретого воздуха, прошедшего через теплообменник внутреннего блока или фанкойла. Именно она отвечает за направление воздушного потока, равномерность распределения температуры и общий уровень комфорта в помещении.
Возвратная решётка, наоборот, предназначена для забора воздуха из помещения и его возврата обратно в фанкойл или вентиляционную установку для повторной обработки. Благодаря постоянной циркуляции воздуха система поддерживает стабильную температуру во всём помещении. Поэтому главным требованием к возвратной решётке является минимальное аэродинамическое сопротивление и максимально свободное прохождение воздушного потока.
Следует обратить внимание ещё на один важный профессиональный момент. Во многих объектах причиной низкой эффективности кондиционирования становится так называемое короткое замыкание воздушного потока.
Это происходит тогда, когда приточная и возвратная решётки расположены слишком близко друг к другу. Воздух, только что вышедший из приточной решётки, практически сразу засасывается обратно через возвратную, не успевая равномерно распределиться по помещению. В результате система значительно медленнее охлаждает или нагревает комнату, компрессор чаще включается и выключается, увеличивается расход электроэнергии, а оборудование работает с повышенной нагрузкой.
Исходя из нашего практического опыта, при проектировании системы рекомендуется выдерживать расстояние между приточной и возвратной решётками не менее 1,5 метра по горизонтали. Такое решение позволяет избежать короткого замыкания воздушного потока, повысить эффективность работы системы и обеспечить максимально комфортный микроклимат в помещении.

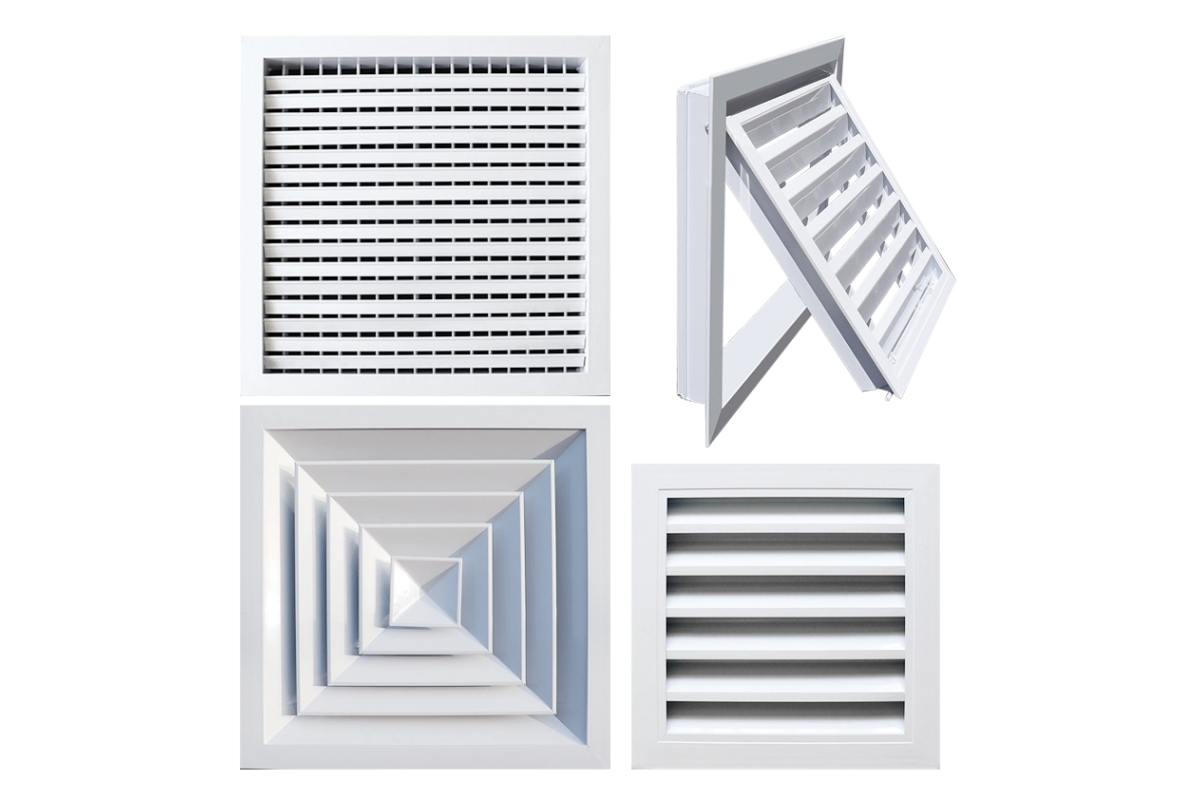

2. Подробный обзор наиболее распространённых вентиляционных решёток для центральных систем кондиционирования
На рынке представлено большое количество различных вентиляционных решёток, однако в жилом и коммерческом строительстве действительно широко используются лишь несколько основных типов. Основываясь на многолетнем опыте производства и реализации проектов, мы объективно рассмотрим особенности каждого варианта, расскажем об их преимуществах и ограничениях, чтобы помочь вам подобрать оптимальное решение для конкретных условий эксплуатации.
Двухрядная регулируемая решётка — универсальное и наиболее популярное решение для жилых помещений
Двухрядная регулируемая решётка является классическим вариантом для подачи воздуха в системах центрального кондиционирования с фанкойлами (FCU). Именно этот тип занимает наибольшую долю наших поставок для жилых объектов благодаря удачному сочетанию функциональности, надёжности и доступной стоимости.
Конструкция включает два ряда независимо регулируемых ламелей. Наружные горизонтальные ламели позволяют изменять угол подачи воздуха вверх или вниз, а внутренние вертикальные — корректировать направление воздушного потока вправо или влево. Такая конструкция обеспечивает гибкую настройку системы в любое время года.
Летом рекомендуется направлять поток немного вверх. Охлаждённый воздух естественным образом опускается вниз, равномерно распределяется по помещению и не создаёт неприятного ощущения сквозняка. Зимой, наоборот, ламели лучше направить вниз, чтобы тёплый воздух быстрее достигал уровня пола, устраняя характерную проблему скопления тепла под потолком.
При необходимости решётка может комплектоваться регулятором расхода воздуха (Opposed Blade Damper, OBD), который позволяет индивидуально настраивать объём подаваемого воздуха для каждого помещения. Благодаря этому система легко адаптируется к различным планировкам и требованиям по воздухообмену.
С практической точки зрения двухрядная регулируемая решётка обладает рядом преимуществ:
низкое аэродинамическое сопротивление;
отсутствие заметного влияния на производительность кондиционера;
простота монтажа и демонтажа;
лёгкая очистка и обслуживание;
широкий диапазон применения.
Она отлично подходит для гостиных, спален, кабинетов, квартир, частных домов, небольших магазинов и офисов.
Однако следует учитывать и некоторые особенности. Стандартная конструкция отличается достаточно сдержанным внешним видом и уступает линейным решёткам по эстетике современных минималистичных интерьеров.
Кроме того, особое внимание необходимо уделять выбору материала. Наш многолетний опыт показывает, что алюминиевые решётки в регионах с высокой влажностью значительно чаще покрываются конденсатом. Поэтому для жилых помещений мы в первую очередь рекомендуем решётки из ABS-пластика, которые позволяют практически полностью исключить образование конденсата и последующее появление плесени.
Однорядная решётка — оптимальное решение для возврата воздуха
Многие покупатели не сразу понимают разницу между однорядной и двухрядной решёткой. На самом деле всё достаточно просто.
Однорядная решётка предназначена исключительно для возвратного воздуха и не используется в качестве приточной.
Её конструкция состоит из одного ряда наклонных ламелей, благодаря чему обеспечивается минимальное сопротивление воздушному потоку и максимально эффективный возврат воздуха в систему кондиционирования.
Все производимые нами возвратные решётки предусматривают возможность установки съёмного воздушного фильтра. Высокоэффективный фильтрующий элемент задерживает пыль, шерсть, пух и другие загрязнения, предотвращая их попадание в фанкойл, что значительно снижает вероятность загрязнения теплообменника и увеличивает срок службы оборудования.
Основные преимущества данного типа:
высокая пропускная способность;
низкое сопротивление воздушному потоку;
прочная конструкция;
устойчивость к деформации;
доступная стоимость;
минимальные требования к обслуживанию.
Именно поэтому однорядные возвратные решётки стали стандартным решением практически для всех жилых и коммерческих объектов.
Следует помнить, что данная конструкция не предназначена для подачи воздуха. Из-за отсутствия возможности регулирования направления воздушного потока использование её в качестве приточной существенно ухудшает эффективность работы всей системы кондиционирования.
Линейная щелевая решётка — выбор для современных минималистичных интерьеров
В последние годы всё большую популярность приобретают интерьеры в стиле минимализм, Modern Luxury, Soft Minimalism и проекты с безрамочным освещением. Вместе с этим значительно вырос спрос на линейные щелевые решётки.
В отличие от традиционных прямоугольных вентиляционных решёток, линейные модели имеют вытянутую форму и могут изготавливаться практически любой длины. Благодаря узкому профилю они практически сливаются с потолком и становятся почти незаметными, что позволяет сохранить чистую архитектурную линию интерьера.
Помимо эстетических преимуществ линейные решётки обладают и высокой функциональностью.
Линейная подача воздуха обеспечивает более равномерное распределение воздушных потоков, что особенно важно для:
просторных гостиных;
помещений открытой планировки;
длинных офисных пространств;
квартир с объединённой кухней-гостиной;
коммерческих помещений большой площади.
Мы предлагаем различные варианты исполнения, включая белое, серое, чёрное покрытие, а также окраску по каталогу RAL, что позволяет идеально сочетать решётки с потолками, стенами и встроенной мебелью.
Линейные решётки широко применяются в:
квартирах премиум-класса;
загородных домах и виллах;
элитных магазинах;
медицинских центрах;
шоурумах;
выставочных пространствах;
гостиницах высокого уровня.
Однако необходимо учитывать несколько важных факторов.
Стоимость линейных решёток выше по сравнению с традиционными двухрядными моделями. Кроме того, они предъявляют повышенные требования к качеству монтажа потолка. Даже небольшие отклонения по уровню могут привести к появлению щелей, нарушению герметичности или деформации конструкции.
Следует также избегать чрезмерно узких декоративных моделей с недостаточной площадью живого сечения. Подобные изделия могут ограничивать расход воздуха и снижать эффективность кондиционирования, особенно при использовании высокопроизводительных внутренних блоков.
При изготовлении линейных решёток наша компания всегда рассчитывает необходимую площадь проходного сечения в соответствии с производительностью оборудования, чтобы обеспечить оптимальный баланс между современным дизайном и высокой эффективностью системы кондиционирования.
Квадратный и прямоугольный потолочный диффузор — оптимальное решение для коммерческих объектов большой площади
При проектировании систем кондиционирования для офисных зданий, торговых центров, гостиниц, супермаркетов, конференц-залов и других общественных помещений мы чаще всего рекомендуем использовать квадратные или прямоугольные потолочные диффузоры.
Главная особенность таких диффузоров заключается в многоступенчатой конструкции рассеивающих пластин. После выхода из воздухораспределителя поток воздуха равномерно распределяется во всех направлениях, обеспечивая максимально комфортное кондиционирование без выраженных сквозняков и локальных зон переохлаждения.
Благодаря плавному распределению воздуха посетители и сотрудники могут длительное время находиться в помещении без ощущения прямого обдува.
Ещё одним преимуществом является высокая совместимость со стандартными подвесными потолками типа 600 × 600 мм, что значительно упрощает проектирование и монтаж коммерческих объектов.
Кроме того, потолочные диффузоры хорошо работают с системами большой производительности, обеспечивая эффективное охлаждение и отопление помещений значительной площади при стабильной и надёжной эксплуатации.
Следует учитывать и некоторые особенности эксплуатации. Из-за сложной многослойной конструкции между направляющими пластинами постепенно накапливаются пыль и загрязнения, поэтому очистка требует несколько больше времени по сравнению с обычными жалюзийными решётками.
Кроме того, большинство моделей выпускается в стандартных размерах, поэтому возможности индивидуального дизайна ограничены. По этой причине такие диффузоры чаще используются именно в коммерческих проектах, где приоритетом являются функциональность и эффективность, а не декоративный внешний вид.
Вихревой диффузор — профессиональное решение для помещений с высокими потолками
В помещениях с высотой потолков более 3 метров, таких как атриумы, двухсветные гостиные, торговые центры, спортивные комплексы, выставочные павильоны и производственные здания, обычные вентиляционные решётки зачастую не способны обеспечить необходимую дальность подачи воздуха.
Именно для подобных объектов разработан вихревой диффузор.
Его конструкция формирует интенсивный вращающийся воздушный поток, который распространяется вдоль потолка, постепенно смешивается с воздухом помещения и затем равномерно опускается вниз. Благодаря высокой индукционной способности обеспечивается эффективная циркуляция воздуха по всей высоте помещения.
Основные преимущества вихревых диффузоров:
большая дальность подачи воздуха;
эффективная работа в помещениях высотой от 3 до 10 метров;
равномерное распределение температуры по всей высоте помещения;
устранение температурной стратификации;
высокая энергоэффективность за счёт интенсивного перемешивания воздуха.
Такие диффузоры широко применяются в торговых центрах, спортивных сооружениях, аэропортах, гостиничных атриумах, автосалонах, производственных помещениях и современных загородных домах с высокими потолками.
При этом мы не рекомендуем устанавливать вихревые диффузоры в стандартных квартирах с высотой потолков 2,6–2,8 метра.
В подобных помещениях вращающийся поток оказывается слишком близко к зоне пребывания людей, что может привести к повышенному уровню шума, ощущению сквозняка и снижению общего уровня комфорта. В результате преимущества данного типа воздухораспределителя полностью теряются.
Шаровой регулируемый диффузор — точечная подача воздуха на большие расстояния
Шаровой регулируемый диффузор относится к специализированным воздухораспределительным устройствам, предназначенным для точечной подачи воздуха на значительные расстояния.
Основная область применения:
аэропорты;
железнодорожные вокзалы;
концертные и конференц-залы;
выставочные комплексы;
промышленные предприятия;
спортивные сооружения;
производственные цеха.
Главное преимущество конструкции заключается в шаровой поворотной головке, которая может свободно вращаться практически во всех направлениях.
Это позволяет максимально точно направлять поток воздуха именно туда, где требуется охлаждение или обогрев, исключая неэффективное распределение воздушных потоков.
Подобное решение особенно эффективно в помещениях с большой площадью и локальными зонами пребывания людей.
Однако следует учитывать, что шаровой диффузор формирует концентрированный воздушный поток с относительно небольшой зоной покрытия. Именно поэтому он практически не используется в жилых помещениях, где требуется максимально мягкое и равномерное распределение воздуха.

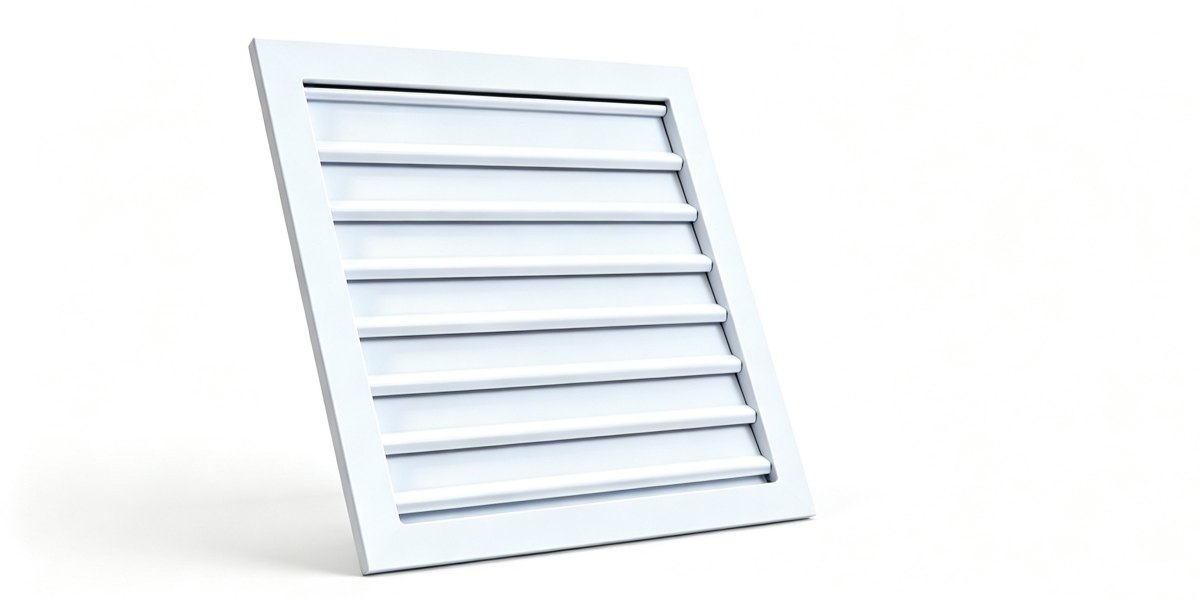

Гравитационная жалюзийная решётка — для систем вентиляции и удаления воздуха
Несмотря на внешнее сходство с вентиляционными решётками центрального кондиционирования, гравитационная жалюзийная решётка выполняет совершенно другую функцию.
Она применяется в системах:
приточной вентиляции;
вытяжной вентиляции;
наружной вентиляции фасадов;
общеобменной вентиляции зданий.
Принцип её работы основан исключительно на действии силы тяжести.
Когда вентиляционная система отключена, ламели автоматически закрываются под собственным весом, предотвращая попадание внутрь воздуховодов пыли, насекомых, осадков и наружного воздуха.
После включения вентилятора создаваемое давление открывает ламели, обеспечивая свободное прохождение воздушного потока.
Такое решение отличается:
полностью автоматической работой;
отсутствием необходимости в обслуживании;
хорошей герметичностью;
высокой долговечностью;
простой конструкцией.
Следует понимать, что данный тип решёток не используется для регулирования температуры воздуха и не является воздухораспределителем системы центрального кондиционирования.
3. Какой материал выбрать: ABS-пластик или алюминиевый сплав?
При выборе вентиляционной решётки многие покупатели уделяют внимание исключительно её внешнему виду, забывая, что именно материал оказывает непосредственное влияние на долговечность изделия, вероятность образования конденсата, уровень шума и общий комфорт эксплуатации.
За годы реализации различных проектов мы выработали достаточно чёткие рекомендации по выбору материалов.
ABS-пластик — оптимальный выбор для жилых помещений
Для квартир, частных домов, гостиничных номеров, апартаментов и других помещений с постоянным пребыванием людей мы в первую очередь рекомендуем решётки из инженерного ABS-пластика.
Основные преимущества:
низкая теплопроводность;
практически полное отсутствие образования конденсата;
защита потолка от намокания и появления плесени;
высокая ударопрочность;
устойчивость к перепадам температуры;
отсутствие деформации при длительной эксплуатации;
устойчивость к пожелтению и старению материала;
низкий уровень шума благодаря хорошим демпфирующим свойствам;
современная матовая поверхность, гармонично сочетающаяся с интерьером.
Именно поэтому ABS-пластик сегодня считается одним из лучших материалов для жилых объектов.
Алюминиевый сплав — рациональное решение для коммерческих проектов
Для торговых центров, офисных зданий, промышленных объектов, спортивных комплексов и других коммерческих помещений наиболее практичным выбором остаются алюминиевые вентиляционные решётки.
Их основные преимущества:
высокая механическая прочность;
устойчивость к высоким температурам;
возможность изготовления изделий большого размера;
отсутствие деформации при значительной длине конструкции;
сравнительно невысокая стоимость при массовых закупках;
длительный срок службы в коммерческой эксплуатации.
Однако следует учитывать и объективные ограничения.
Из-за высокой теплопроводности алюминий значительно быстрее охлаждается во время работы кондиционера, поэтому при повышенной влажности воздуха вероятность образования конденсата существенно возрастает.
Кроме того, при длительной эксплуатации без надлежащего ухода поверхность алюминия может постепенно терять первоначальный внешний вид вследствие окисления.
По этой причине для жилых помещений с повышенными требованиями к комфорту и эстетике мы обычно рекомендуем ABS-пластик, тогда как алюминиевые решётки остаются наиболее экономичным и практичным вариантом для крупных коммерческих объектов.
4. Часто задаваемые вопросы (FAQ)
На основании ежедневных консультаций наших клиентов, а также многолетнего опыта проектирования, производства и сервисного сопровождения, мы собрали ответы на наиболее распространённые вопросы. Ниже приведены практические рекомендации, которые помогут избежать типичных ошибок при выборе и эксплуатации вентиляционных решёток.
Вопрос 1. Можно ли использовать приточную и возвратную решётки взаимозаменяемо?
Нет, категорически нельзя.
Несмотря на внешнее сходство, приточные и возвратные решётки выполняют разные задачи.
Приточная решётка предназначена для формирования и регулирования направления воздушного потока. Её конструкция обеспечивает равномерное распределение охлаждённого или нагретого воздуха по помещению.
Возвратная решётка, напротив, должна создавать минимальное сопротивление воздушному потоку и обеспечивать максимально свободный забор воздуха обратно в систему кондиционирования.
Если использовать их не по назначению, значительно возрастает аэродинамическое сопротивление системы. В результате уменьшается расход воздуха, снижается эффективность охлаждения и отопления, увеличивается вероятность возникновения короткого замыкания воздушного потока, кондиционер начинает чаще включаться и выключаться, возрастает энергопотребление, а вентилятор фанкойла работает с повышенной нагрузкой, что сокращает срок его службы.
Вопрос 2. Почему летом на вентиляционной решётке появляется конденсат? Как полностью устранить эту проблему?
В большинстве случаев образование конденсата связано с сочетанием нескольких факторов.
Наиболее распространённые причины:
использование алюминиевых решёток с высокой теплопроводностью;
повышенная влажность воздуха;
недостаточная скорость воздушного потока при запуске системы;
негерметичное примыкание решётки к потолку или воздуховоду;
некорректная теплоизоляция воздуховодов.
Наиболее эффективным решением для жилых помещений является установка решёток из ABS-пластика, обладающих низкой теплопроводностью.
Дополнительно рекомендуется:
в первые минуты работы кондиционера использовать более высокую скорость вентилятора;
поддерживать температуру охлаждения на разумном уровне, избегая чрезмерно низких значений;
при высокой влажности использовать режим осушения воздуха или отдельный осушитель;
тщательно герметизировать все монтажные зазоры вокруг решётки.
Комплексное соблюдение этих рекомендаций практически полностью исключает образование конденсата.
Вопрос 3. Не снижает ли линейная щелевая решётка производительность кондиционера?
При использовании качественно спроектированной линейной решётки с правильно рассчитанной площадью живого сечения никакого отрицательного влияния на производительность системы не возникает.
Проблемы обычно появляются при использовании дешёвых изделий с чрезмерно узкими декоративными щелями, которые значительно ограничивают проходное сечение и уменьшают расход воздуха.
При изготовлении линейных решёток наша компания выполняет индивидуальный расчёт размеров в соответствии с производительностью оборудования, характеристиками внутреннего блока и параметрами помещения. Это позволяет сохранить расчётный расход воздуха без ущерба для дизайна интерьера.
Кроме того, большое внимание уделяется качеству монтажа, чтобы исключить утечки воздуха и обеспечить максимально эффективную работу системы.
Вопрос 4. Как часто необходимо очищать вентиляционные решётки?
Для жилых помещений рекомендуется выполнять очистку один раз в 3–6 месяцев.
В коммерческих объектах с высокой интенсивностью эксплуатации — офисах, магазинах, ресторанах, гостиницах и медицинских учреждениях — обслуживание желательно проводить каждые 1–3 месяца.
При отсутствии регулярной очистки внутри решёток и фильтров постепенно накапливаются пыль, пух, шерсть и другие загрязнения, что может привести к:
появлению неприятного запаха;
уменьшению расхода воздуха;
увеличению энергопотребления;
загрязнению теплообменника;
ухудшению качества воздуха в помещении.
Очистка выполняется достаточно просто.
Необходимо снять декоративную панель и фильтр (если он предусмотрен конструкцией), промыть их чистой водой, удалить загрязнения мягкой щёткой, при необходимости использовать нейтральное моющее средство, затем полностью высушить элементы перед установкой обратно.
Не рекомендуется применять кислотные, щелочные и абразивные чистящие средства, поскольку они могут повредить покрытие и сократить срок службы изделия.
Вопрос 5. Какую вентиляционную решётку выбрать для квартиры с высотой потолков около 2,7 метра?
Для большинства стандартных квартир наиболее практичным решением считается следующая комбинация:
двухрядная регулируемая приточная решётка из ABS-пластика;
однорядная возвратная решётка.
Такое решение обеспечивает:
защиту от образования конденсата;
возможность регулировки направления воздушного потока;
простоту обслуживания;
высокую эффективность работы системы кондиционирования.
Если интерьер выполнен в современном минималистичном стиле, хорошим выбором станет безрамочная линейная щелевая решётка, сочетающая современный внешний вид с высокой функциональностью.
Для помещений со стандартной высотой потолков мы не рекомендуем использовать вихревые диффузоры и крупные коммерческие потолочные диффузоры, поскольку они рассчитаны на совершенно другие условия эксплуатации.
Вопрос 6. Подходит ли вихревой диффузор для квартиры?
В большинстве случаев — нет.
Использование вихревых диффузоров оправдано только в помещениях с высотой потолков от 3 метров и выше, например:
двухсветные гостиные;
коттеджи;
виллы;
атриумы;
коммерческие помещения большого объёма.
В стандартной квартире вращающийся воздушный поток оказывается слишком близко к людям, что приводит к повышенному уровню шума, ощущению сильного обдува и снижению общего комфорта.
5. Как правильно выбрать вентиляционную решётку
Многолетний опыт работы показывает, что универсальной вентиляционной решётки не существует. Правильный выбор всегда зависит от назначения помещения, параметров системы кондиционирования и требований к интерьеру.
Для большинства жилых помещений оптимальным решением остаётся двухрядная регулируемая решётка, которая сочетает высокую эффективность, удобство эксплуатации и доступную стоимость.
Если приоритетом является современный дизайн интерьера, рекомендуется использовать линейные щелевые решётки, практически незаметные в потолке и гармонично вписывающиеся в минималистичные проекты.
Для помещений с высокими потолками лучше всего подходят вихревые диффузоры, обеспечивающие эффективное распределение воздуха на большой высоте.
В крупных коммерческих зданиях рационально применять потолочные диффузоры, рассчитанные на обслуживание больших площадей и значительных расходов воздуха.
Для систем приточной и вытяжной вентиляции оптимальным выбором являются гравитационные жалюзийные решётки, а для организации возврата воздуха — однорядные возвратные решётки.
Не менее важен и выбор материала.
Для жилых помещений мы рекомендуем ABS-пластик, который обладает низкой теплопроводностью и практически исключает образование конденсата.
Для коммерческих объектов наиболее рациональным выбором остаются алюминиевые решётки, отличающиеся высокой прочностью, долговечностью и экономичностью при реализации масштабных проектов.
Кроме того, для обеспечения максимальной эффективности системы необходимо соблюдать несколько простых правил:
правильно располагать приточные и возвратные решётки;
соблюдать рекомендуемое расстояние между ними;
использовать качественные материалы;
регулярно проводить очистку и техническое обслуживание.
Только комплексный подход к выбору, монтажу и эксплуатации вентиляционных решёток позволяет обеспечить эффективную работу центральной системы кондиционирования, снизить энергопотребление, повысить комфорт в помещении и значительно продлить срок службы оборудования.
Примечание от нашей компании
Как производитель оборудования и комплектующих для систем HVAC, мы предлагаем широкий ассортимент вентиляционных решёток различных типов, размеров и материалов. Мы обеспечиваем индивидуальное изготовление изделий по проектным требованиям, профессиональную техническую поддержку и подбор оптимальных решений для жилых, коммерческих и промышленных объектов. Независимо от масштаба проекта, мы стремимся предоставить нашим клиентам продукцию, сочетающую надёжность, функциональность и современный дизайн.
