Приточно-вытяжная вентиляционная установка или приточная вентиляционная установка: в чём разница и какую выбрать?

В системах отопления, вентиляции и кондиционирования воздуха (ОВиК) приточно-вытяжная вентиляционная установка и воздухообрабатывающий агрегат с рекуперацией тепла являются двумя наиболее распространёнными типами оборудования для организации приточной вентиляции. Из-за схожих названий и общей задачи — подачи свежего наружного воздуха и удаления загрязнённого воздуха из помещений — их нередко путают начинающие специалисты отрасли, владельцы жилья и даже некоторые участники строительных проектов. Это может привести к неправильному выбору оборудования, ошибкам при проектировании и несоответствию инженерного решения требованиям объекта.

На практике это два принципиально разных класса оборудования, отличающихся назначением, конструкцией, функциональными возможностями и областью применения. Приточно-вытяжная вентиляционная установка предназначена прежде всего для организации энергоэффективного воздухообмена и удаления загрязнённого воздуха из помещений. В зависимости от модели она может быть оснащена простым рекуператором тепла, обеспечивая снижение теплопотерь при вентиляции. Воздухообрабатывающий агрегат с рекуперацией тепла, напротив, представляет собой полноценное оборудование для комплексной обработки приточного воздуха. Он выполняет фильтрацию, нагрев, охлаждение, осушение, увлажнение, рекуперацию тепла и регулирование температуры воздуха, интегрируется с системой центрального кондиционирования и обеспечивает точное поддержание параметров микроклимата в здании.

I. Основные различия в назначении и концепции

1. Приточно-вытяжная вентиляционная установка (с рекуперацией тепла)

Приточно-вытяжная вентиляционная установка представляет собой энергоэффективное оборудование для организации воздухообмена, основное назначение которого — обеспечение вентиляции помещений и рекуперация тепловой энергии. Она относится к базовому классу систем приточно-вытяжной вентиляции.

Основными элементами оборудования являются теплообменник-рекуператор, два вентилятора (для притока и вытяжки воздуха) и система фильтрации. Конструкция не предусматривает наличие водяных или фреоновых теплообменников, секций нагрева, охлаждения, увлажнения или осушения воздуха.

Главная задача приточно-вытяжной вентиляционной установки — обеспечить постоянную подачу свежего воздуха и удаление загрязнённого воздуха из герметичных помещений, эффективно устраняя повышенную концентрацию углекислого газа (CO₂), летучих органических соединений, включая формальдегид, неприятные запахи и ощущение духоты. При наличии рекуператора устройство позволяет значительно снизить теплопотери при вентиляции, уменьшая энергозатраты на отопление и кондиционирование воздуха. По своей сути это оборудование предназначено для вентиляции с минимальной обработкой воздуха.

2. Воздухообрабатывающий агрегат с рекуперацией тепла

Воздухообрабатывающий агрегат с рекуперацией тепла представляет собой полнофункциональную установку для комплексной обработки наружного воздуха. Его основное назначение заключается в фильтрации приточного воздуха, регулировании температуры и влажности, а также обеспечении стабильной подачи воздуха под необходимым давлением. Такое оборудование относится к профессиональным системам ОВиК и значительно превосходит обычные вентиляционные установки по своим функциональным возможностям.

Конструкция воздухообрабатывающего агрегата с рекуперацией тепла включает фильтрационные секции, секции охлаждения, нагрева, увлажнения, рекуперации тепла, вентиляторные и шумоглушительные секции, а также другие функциональные модули в зависимости от требований проекта. Установка способна самостоятельно выполнять охлаждение, осушение, нагрев, увлажнение и очистку наружного воздуха, обеспечивая подачу в помещение свежего воздуха с заданными параметрами температуры и влажности.

Кроме того, воздухообрабатывающий агрегат с рекуперацией тепла легко интегрируется с системой центрального кондиционирования здания и может выполнять функцию регулирования полной нагрузки по приточному воздуху, обеспечивая стабильный и комфортный микроклимат в жилых, коммерческих и промышленных объектах.

II. Различия во внутренней конструкции и принципе работы

Конструкция является ключевым отличием этих двух типов оборудования, поскольку именно она определяет функциональные возможности, эффективность и область применения установки.

1. Конструкция и принцип работы приточно-вытяжной вентиляционной установки

Приточно-вытяжная вентиляционная установка отличается простой и компактной конструкцией. В большинстве случаев она выполняется в виде потолочной встраиваемой моноблочной установки, имеет небольшие габариты, малую толщину корпуса и не требует значительного монтажного пространства. Основными элементами являются два вентилятора (приточный и вытяжной), рекуператор тепла и влаги, а также фильтры грубой или средней очистки. В конструкции отсутствуют секции охлаждения, нагрева, увлажнения, осушения и другие модули климатической обработки воздуха.

Принцип работы основан на одновременном движении двух независимых воздушных потоков. Наружный воздух проходит через фильтры и поступает в помещение, а загрязнённый внутренний воздух одновременно удаляется наружу. В рекуператоре происходит тепло- и влагообмен между приточным и вытяжным потоками без их смешивания. Благодаря этому свежий воздух предварительно нагревается зимой или охлаждается летом, что значительно снижает нагрузку на систему отопления и кондиционирования. На протяжении всего процесса приточно-вытяжная вентиляционная установка выполняет исключительно воздухообмен и рекуперацию энергии, не изменяя активно температуру и влажность приточного воздуха.

2. Конструкция и принцип работы воздухообрабатывающего агрегата с рекуперацией тепла

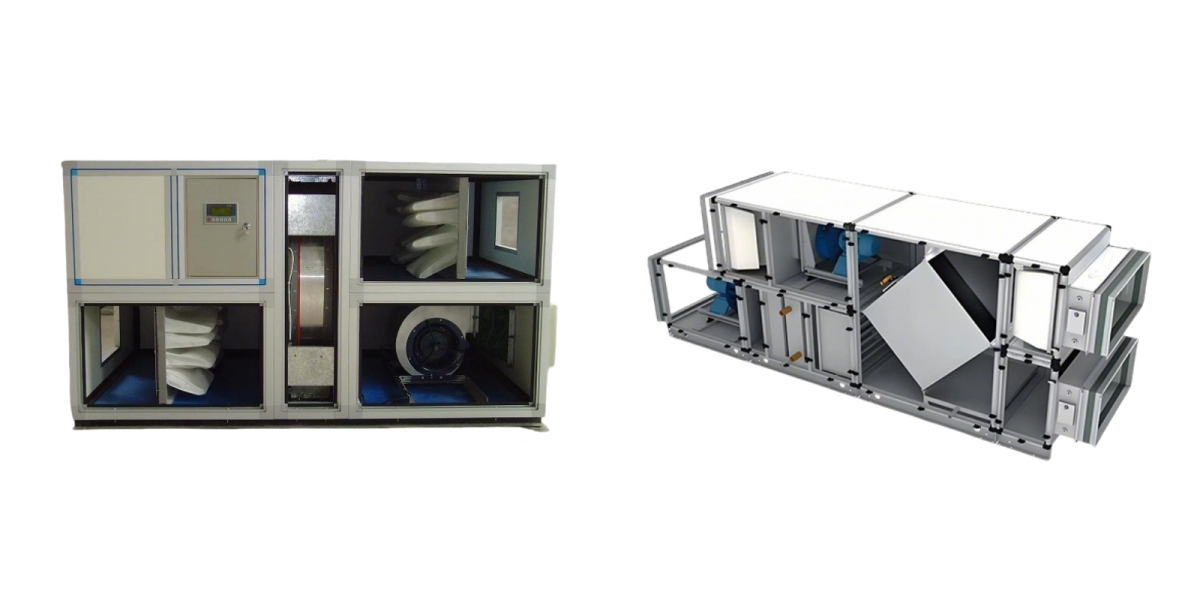

Воздухообрабатывающий агрегат с рекуперацией тепла имеет модульную конструкцию, позволяющую гибко конфигурировать оборудование в соответствии с требованиями конкретного проекта. Выпускаются потолочные, напольные, горизонтальные и вертикальные исполнения. По сравнению с обычными вентиляционными установками такие агрегаты имеют значительно большие размеры и более сложную конструкцию, относясь к профессиональному оборудованию систем ОВиК.

В стандартную комплектацию могут входить секции предварительной, средней и тонкой фильтрации, секция охлаждения, секция нагрева (водяная или электрическая), секция увлажнения, секция рекуперации тепла, вентиляторная секция, шумоглушитель, секция рециркуляции воздуха и другие функциональные модули. Конфигурация оборудования подбирается индивидуально в зависимости от условий эксплуатации и требований проекта.

Принцип работы воздухообрабатывающего агрегата с рекуперацией тепла основан на комплексной обработке наружного воздуха. Сначала воздух проходит через многоступенчатую систему фильтрации, где удаляются пыль, мелкодисперсные частицы и другие загрязнения. Затем воздушный поток проходит через секции охлаждения и нагрева, подключённые к системе холодо- и теплоснабжения здания, где осуществляется охлаждение, осушение, нагрев или увлажнение воздуха до заданных параметров. После этого обработанный воздух с необходимой температурой и влажностью подаётся в помещения с помощью вентилятора, обеспечивающего стабильное давление в системе. Благодаря этому воздухообрабатывающий агрегат с рекуперацией тепла способен независимо поддерживать требуемые параметры микроклимата и соответствует требованиям объектов с повышенными требованиями к качеству воздушной среды.

III. Сравнение основных функций и эксплуатационных характеристик

Различия в функциональных возможностях напрямую определяют области применения и эффективность использования этих двух типов оборудования.

• Функция вентиляции и воздухообмена. И приточно-вытяжная вентиляционная установка, и воздухообрабатывающий агрегат с рекуперацией тепла обеспечивают приток свежего воздуха, удаление загрязнённого воздуха, очистку воздуха и эффективный воздухообмен, способствуя снижению концентрации CO₂, устранению неприятных запахов и улучшению качества воздуха в помещении. Однако приточно-вытяжная вентиляционная установка обычно имеет меньшую производительность по воздуху и предназначена для небольших помещений. Воздухообрабатывающий агрегат с рекуперацией тепла отличается значительно большей производительностью, более высоким внешним статическим давлением, способен подавать воздух на большие расстояния и обслуживать объекты большой площади.

• Обработка температуры и влажности воздуха. Приточно-вытяжная вентиляционная установка не осуществляет активное регулирование температуры и влажности приточного воздуха. Рекуперация лишь частично снижает тепловые потери, но не позволяет изменять параметры наружного воздуха: летом приточный воздух остаётся относительно тёплым, а зимой — холодным. Воздухообрабатывающий агрегат с рекуперацией тепла способен выполнять активное охлаждение, осушение, нагрев и увлажнение воздуха, обеспечивая точное поддержание заданной температуры и влажности приточного воздуха перед его подачей в помещение.

• Энергоэффективность. Приточно-вытяжная вентиляционная установка снижает энергопотребление за счёт рекуперации тепловой энергии вытяжного воздуха, уменьшая нагрузку на систему отопления и кондиционирования. Такой способ относится к пассивному энергосбережению. Воздухообрабатывающий агрегат с рекуперацией тепла осуществляет предварительную комплексную обработку наружного воздуха, снижая нагрузку на конечные элементы системы кондиционирования и обеспечивая более эффективное энергопотребление крупных объектов. Это относится к активному управлению энергопотреблением.

• Степень очистки воздуха. Приточно-вытяжная вентиляционная установка обычно оснащается фильтрами грубой и средней очистки, которых достаточно для жилых помещений и большинства коммерческих объектов. Воздухообрабатывающий агрегат с рекуперацией тепла может комплектоваться высокоэффективными HEPA-фильтрами, секциями с активированным углём и другими специализированными фильтрами, обеспечивая подачу чистого или даже стерильного воздуха для медицинских учреждений, лабораторий, фармацевтических производств, предприятий электронной промышленности и других объектов с повышенными требованиями к чистоте воздушной среды.

IV. Чёткое разграничение областей применения

1. Приточно-вытяжная вентиляционная установка — оптимальное решение для жилых помещений и небольших объектов

Благодаря компактным размерам, удобству монтажа, невысокой стоимости, низкому уровню шума и отсутствию необходимости подключения к системе холодо- и теплоснабжения здания, приточно-вытяжная вентиляционная установка оптимально подходит для небольших помещений и объектов с умеренными требованиями к обработке воздуха, а также для проектов реконструкции и модернизации.

Типичные области применения включают квартиры большой площади, двухуровневые квартиры, частные дома и виллы, апартаменты, небольшие офисы, сетевые магазины, малые конференц-залы, гостиницы, гостевые дома и другие аналогичные объекты.

Для подобных помещений основной задачей является обеспечение эффективного воздухообмена, улучшение качества воздуха в помещении и подача свежего воздуха без необходимости открывать окна. Как правило, глубокая обработка приточного воздуха по температуре и влажности не требуется, поэтому приточно-вытяжная вентиляционная установка полностью удовлетворяет эксплуатационным требованиям, отличается высокой экономической эффективностью, не требует значительного пространства в подвесном потолке и характеризуется простотой технического обслуживания.

2. Воздухообрабатывающий агрегат с рекуперацией тепла — оптимальный выбор для крупных объектов и помещений с высокими требованиями к микроклимату

Благодаря высокой производительности по воздуху, широким возможностям обработки воздуха, точному регулированию температуры и влажности, а также возможности интеграции с централизованными системами автоматического управления зданием, воздухообрабатывающий агрегат с рекуперацией тепла предназначен для крупных объектов и профессиональных инженерных систем ОВиК.

Основные области применения включают бизнес-центры, торгово-развлекательные комплексы, больницы, лаборатории, чистые помещения, производственные предприятия с повышенными требованиями к чистоте воздуха, выставочные центры, гостиницы высокого класса, индустриальные парки, образовательные учреждения, концертные и актовые залы, а также другие объекты с высокой плотностью пребывания людей.

На таких объектах предъявляются повышенные требования к объёму приточного воздуха, стабильности параметров микроклимата, чистоте воздуха и точности поддержания температуры и влажности. Приточно-вытяжная вентиляционная установка в подобных условиях, как правило, не способна обеспечить необходимый расход воздуха и не выполняет предварительную обработку наружного воздуха, что может привести к значительным перепадам температуры, повышенной влажности и снижению качества воздушной среды. Поэтому для таких проектов рекомендуется использовать воздухообрабатывающий агрегат с рекуперацией тепла, который обеспечивает комплексную предварительную обработку наружного воздуха и его централизованную подачу в помещения.

V. Сводная таблица основных различий

VI. Рекомендации по выбору оборудования для инженерных проектов

При выборе оборудования для систем ОВиК одной из наиболее распространённых ошибок является отсутствие чёткого разграничения между приточно-вытяжной вентиляционной установкой и воздухообрабатывающим агрегатом с рекуперацией тепла. На практике принцип выбора достаточно прост: если основная задача заключается в организации вентиляции небольшого помещения, следует выбирать приточно-вытяжную вентиляционную установку; если требуется комплексная обработка воздуха для крупных объектов, оптимальным решением станет воздухообрабатывающий агрегат с рекуперацией тепла.

1. Для квартир, частных домов, небольших офисов, магазинов и других объектов небольшой площади, где необходимо лишь обеспечить эффективный воздухообмен, устранить духоту и улучшить качество воздуха в помещении, рекомендуется использовать приточно-вытяжную вентиляционную установку. Такое оборудование отличается доступной стоимостью, компактными размерами, простотой монтажа, низким уровнем шума и высокой энергоэффективностью, полностью удовлетворяя требованиям повседневной комфортной вентиляции.

2. Для крупных коммерческих объектов, общественных зданий, чистых помещений, производственных предприятий, лабораторий и других объектов с повышенными требованиями к микроклимату необходимо применять воздухообрабатывающий агрегат с рекуперацией тепла. Благодаря полноценной системе обработки воздуха он обеспечивает охлаждение, нагрев, осушение, увлажнение, высокоэффективную фильтрацию и централизованное управление параметрами приточного воздуха, гарантируя соответствие внутренней среды установленным инженерным требованиям и стабильную работу крупных систем ОВиК.

Следует отметить, что эти два типа оборудования нельзя считать лучше или хуже друг друга — они предназначены для разных условий эксплуатации и различных инженерных задач. Только правильный выбор оборудования с учётом особенностей конкретного проекта позволяет обеспечить оптимальный баланс между комфортом, энергоэффективностью, капитальными затратами и эксплуатационными расходами, исключая как избыточную функциональность оборудования, так и недостаточность его технических возможностей.
