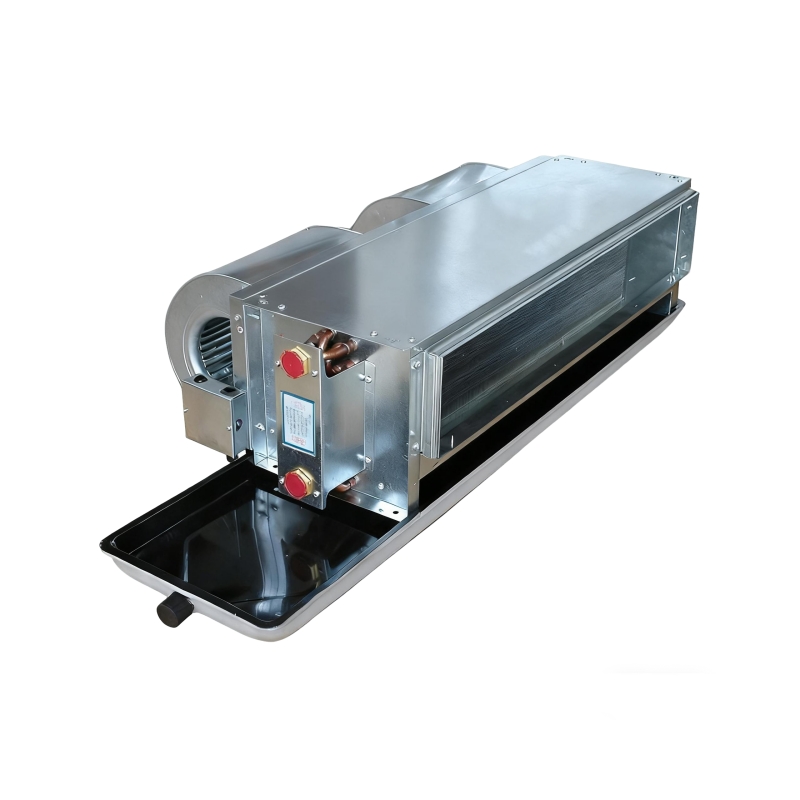

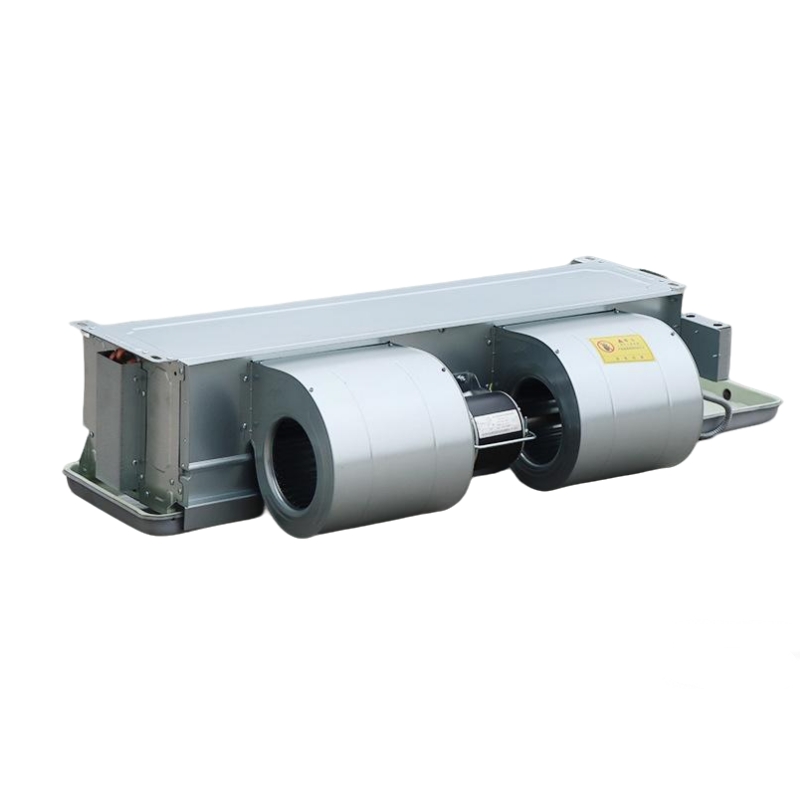

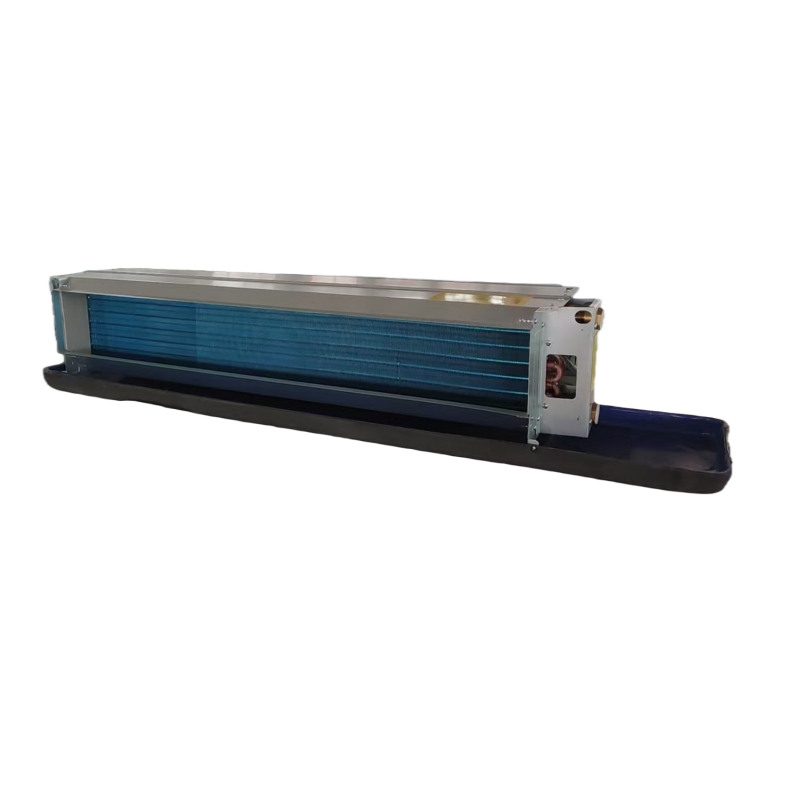

фанкойлы потолочного типа

Тихая работа ： низкий уровень шума, подходит для офисов, гостиниц и жилья.

Компактность ： монтаж в потолке экономит пространство и сохраняет интерьер.

Энергоэффективность ： высокая производительность при низком энергопотреблении.

Гибкая установка ： легко подключается к разным воздуховодам и системам управления.

Удобное обслуживание ： быстрый доступ к основным узлам.

Надёжность ： долговечные материалы и стабильная работа.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

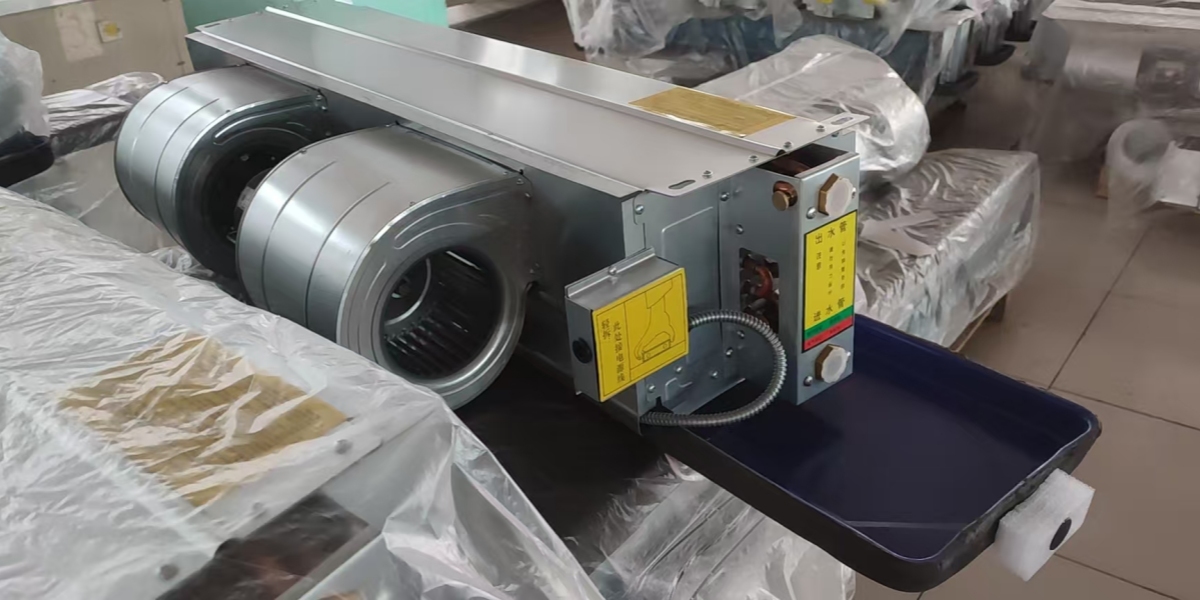

Горизонтальные скрытые фанкойлы – это широко используемые конечные воздухообрабатывающие агрегаты в системах центрального кондиционирования, применяемые в различных помещениях зданий. Их основная особенность заключается в сочетании горизонтальной конструкции и скрытого монтажа. Разработанный для горизонтальной установки, агрегат отличается компактной и плоской конструкцией, специально разработанной для встраивания в скрытые пространства, такие как потолки, воздуховоды или технические антресоли. Выведены на поверхность только эстетически привлекательные воздуховыпускные и воздухозаборные отверстия, органично вписывающиеся в интерьер. Это обеспечивает максимальную визуальную чистоту и эстетичность, а также позволяет регулировать температуру в помещении. Сам по себе фанкойл не обладает функциями охлаждения или обогрева; он должен работать совместно с внешним охладителем/нагревателем (например, чиллером, котлом или тепловым насосом). Охладитель/нагреватель обеспечивает циркуляцию охлажденной или горячей воды в качестве теплоносителя, прогоняя воздух в помещении через внутренний охладительный змеевик, непрерывно охлаждая, осушая или нагревая воздух.

Благодаря скрытому монтажу, компактности, бесшумной работе, гибкому управлению и высокой совместимости с интерьером, горизонтальные скрытые фанкойлы стали одним из самых распространённых решений для кондиционирования воздуха в гостиничных номерах, офисах, больничных отделениях, торговых центрах и различных коммерческих и общественных зданиях. Они особенно подходят для помещений с высокими требованиями к эстетике и тишине.

Ориентированность на детали, использование качественных материалов
Внимание к каждой детали, контроль качества на каждом этапе


1. Материал корпуса Применение утолщённого высококачественного материала Стальной лист с горячим цинкованием	2. Теплообменные ребра с большим открытием при малой площади Эффективное повышение теплообменной эффективности	3. Центробежный вентилятор с загнутыми вперед лопастями Применяется крыльчатка большого диаметра, корпус с низким уровнем шума и спиральной формой Низкое сопротивление трению, высокая эффективность

4. Двигатель с медной обмоткой Высокоточные подшипники, высокая эффективность и надёжность Долгий срок службы	5. Наклонный конденсатный поддон Цельная штамповка, предотвращающая протекание воды, обработка электростатическим напылением	6. Медная труба из высококачественной красной меди Охлаждение, осушение, энергосбережение и долговечность Двигатель с медной обмоткой, 24 трубы из чистой меди обеспечивают более высокую теплообменную эффективность

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

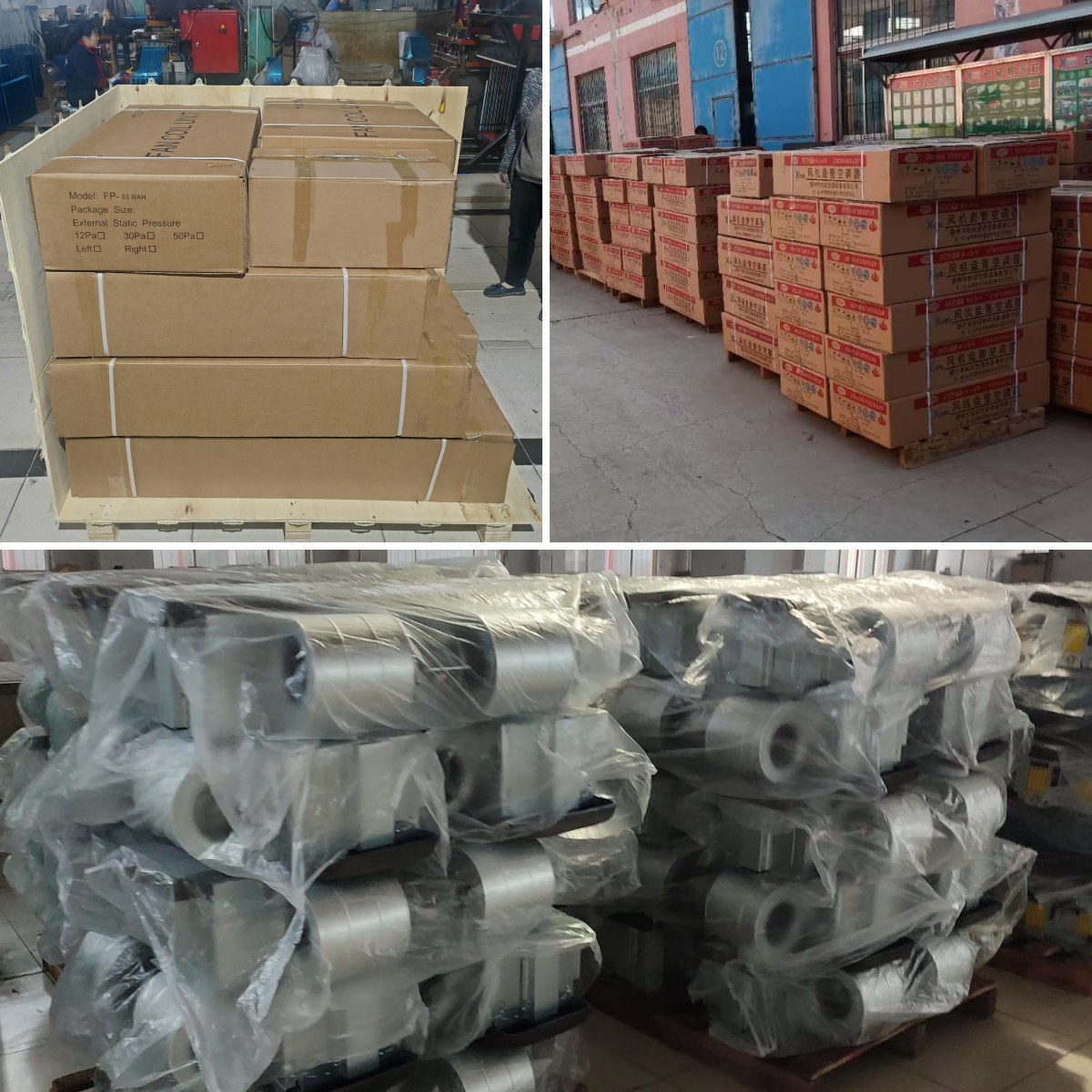

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.

фанкойлы потолочного типа

FAQ

1.В чём основные различия между скрытыми и открытыми горизонтальными фанкойлами?

Главное отличие заключается в способе монтажа и внешнем виде. Скрытые блоки полностью скрывают блок в потолке или других элементах конструкции, оставляя открытыми только вентиляционные отверстия, что обеспечивает более аккуратный и эстетичный внешний вид. Однако монтаж необходимо синхронизировать с ремонтом, и для обслуживания необходимо предусмотреть люк. Открытые блоки, в свою очередь, полностью размещаются внутри помещения, что обеспечивает гибкость и удобство монтажа без повреждения потолка, что делает их более подходящими для будущих ремонтных работ. Однако они занимают определённое пространство в помещении и могут испортить общий вид.

2.Как удаляется конденсат, образующийся во время работы?

Когда поверхностный охладитель осушает воздух, влага конденсируется на его поверхности. Этот конденсат стекает в специальный поддон для сбора конденсата, расположенный в нижней части блока. Поддон для сбора конденсата, установленный под небольшим уклоном и соединённый с трубой для слива конденсата, использует гравитацию для отвода собранной воды в дренажную систему здания (например, в слив в полу). Для предотвращения перелива конденсата и протечек через потолок важно убедиться, что поддон для сбора конденсата установлен горизонтально, а сливная труба не загорожена и расположена ровно.
