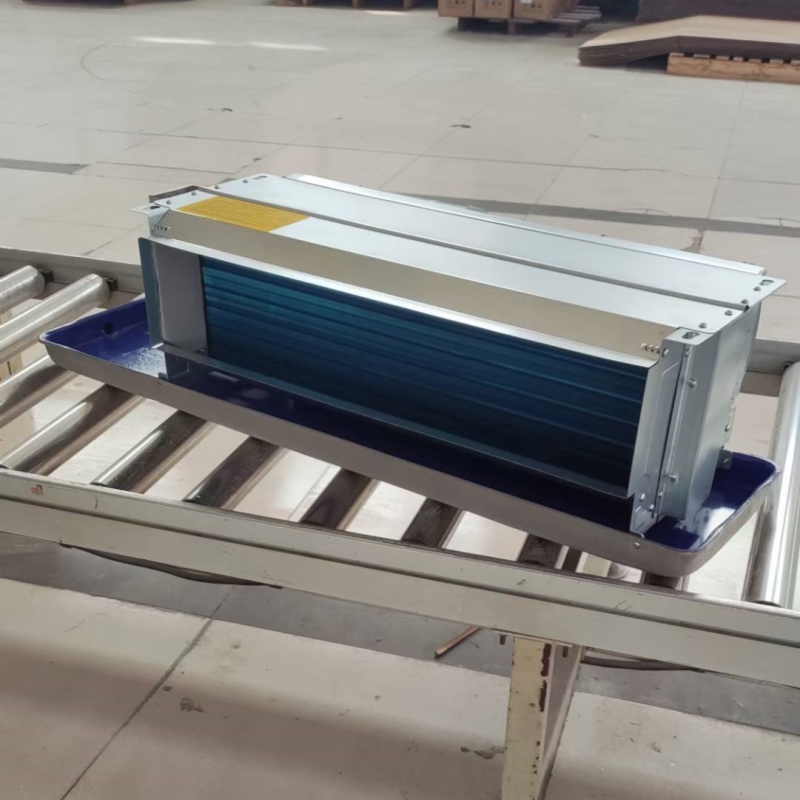

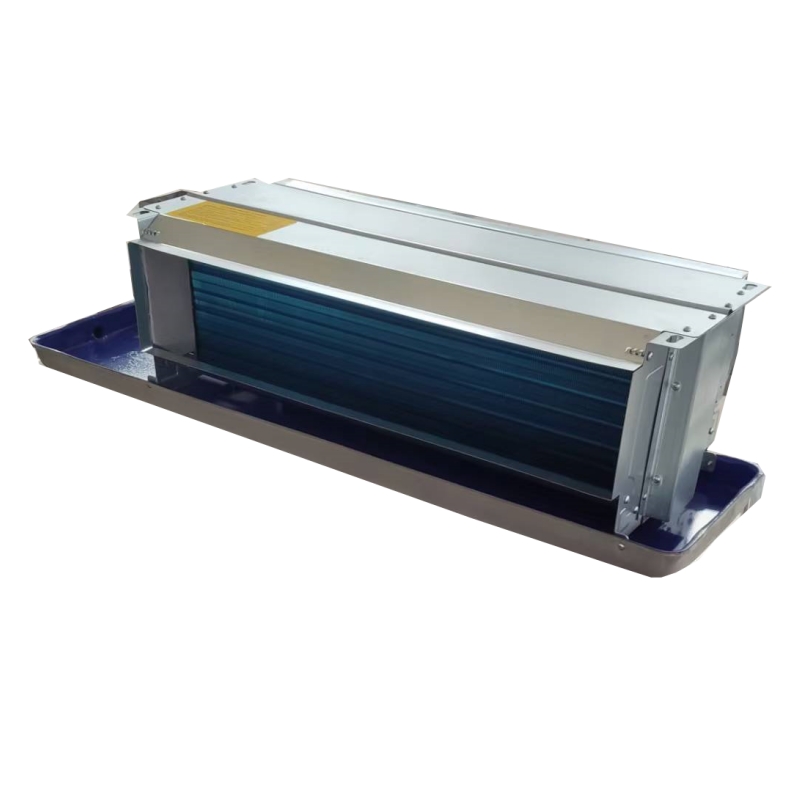

фанкойл горизонтальный

Тихая работа ： низкий уровень шума, подходит для офисов, гостиниц и жилья.

Компактность ： монтаж в потолке экономит пространство и сохраняет интерьер.

Энергоэффективность ： высокая производительность при низком энергопотреблении.

Гибкая установка ： легко подключается к разным воздуховодам и системам управления.

Удобное обслуживание ： быстрый доступ к основным узлам.

Надёжность ： долговечные материалы и стабильная работа.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

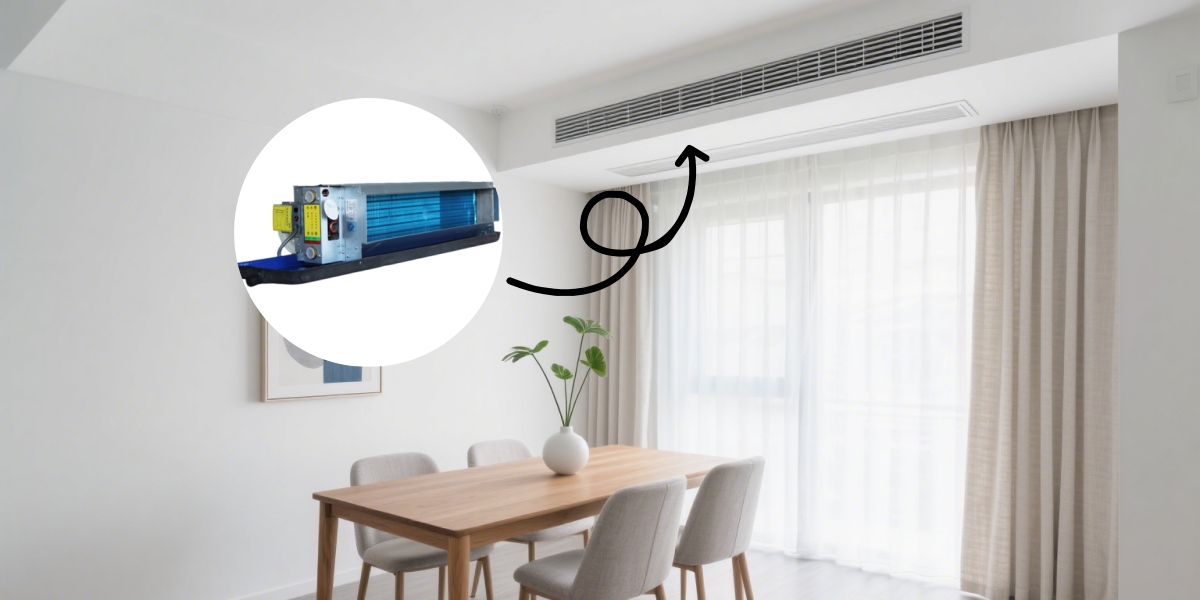

Горизонтальные скрытые фанкойлы – одно из наиболее распространённых конечных устройств обработки воздуха в системах центрального кондиционирования. Они предназначены для полностью скрытой установки в потолки зданий, антресолях или фальшполах. Используя в качестве теплоносителя охлаждённую или горячую воду, они обмениваются теплом с воздухом помещения через внутренние поверхностные охладители (змеевики), выполняя основные функции охлаждения, обогрева, осушения и фильтрации воздуха в обслуживаемой зоне. Их основное преимущество заключается в «скрытой» установке: с внутренним пространством остаются только вентиляционные отверстия приточного и вытяжного воздуха, а также точки доступа, что позволяет сохранить целостность и эстетичный внешний вид отделки здания. Это обеспечивает гибкое и эффективное решение для зонированного управления микроклиматом в различных коммерческих и общественных зданиях.

Основные области применения включают офисные здания, гостиничные номера, конференц-залы, рестораны, торговые центры, больничные палаты, школьные классы и другие помещения, требующие чистых потолков и независимого регулирования температуры. При монтаже необходимо обеспечить достаточный доступ и стандартные точки доступа для планового обслуживания фильтров, вентиляторов, двигателей и поддонов для конденсата.

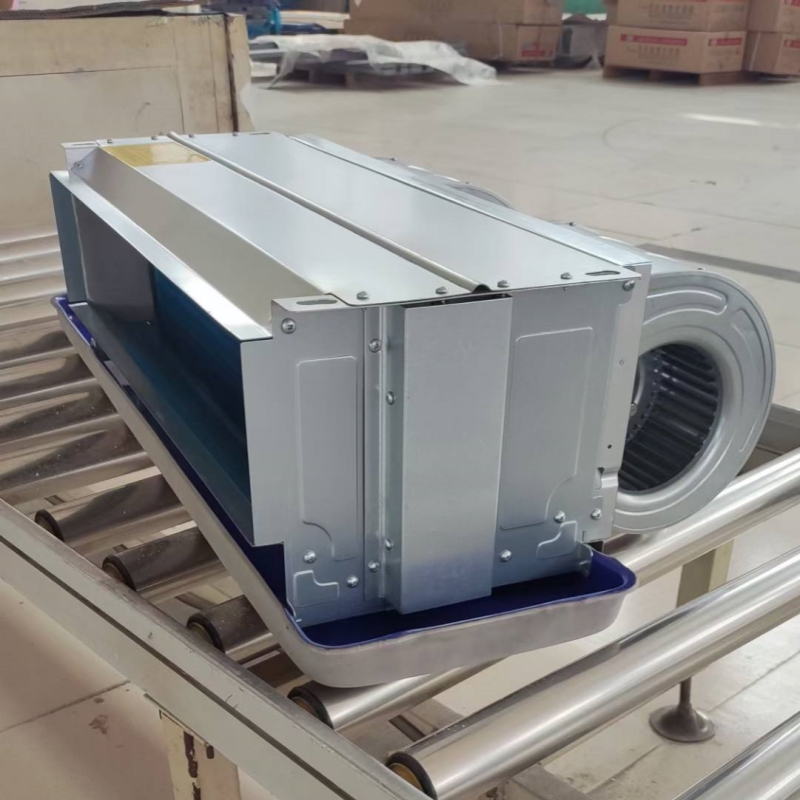

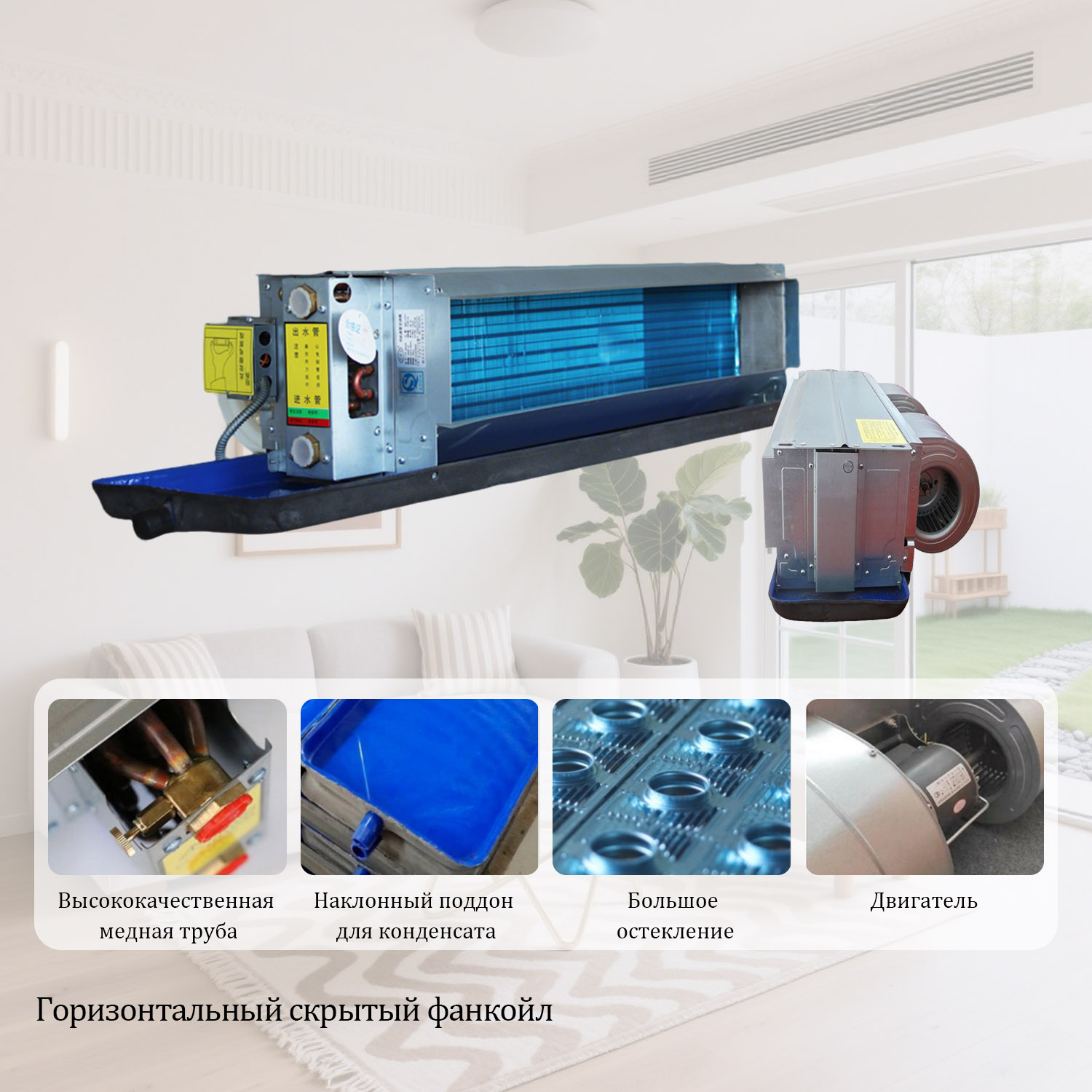

Отображение деталей

фанкойл горизонтальный

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

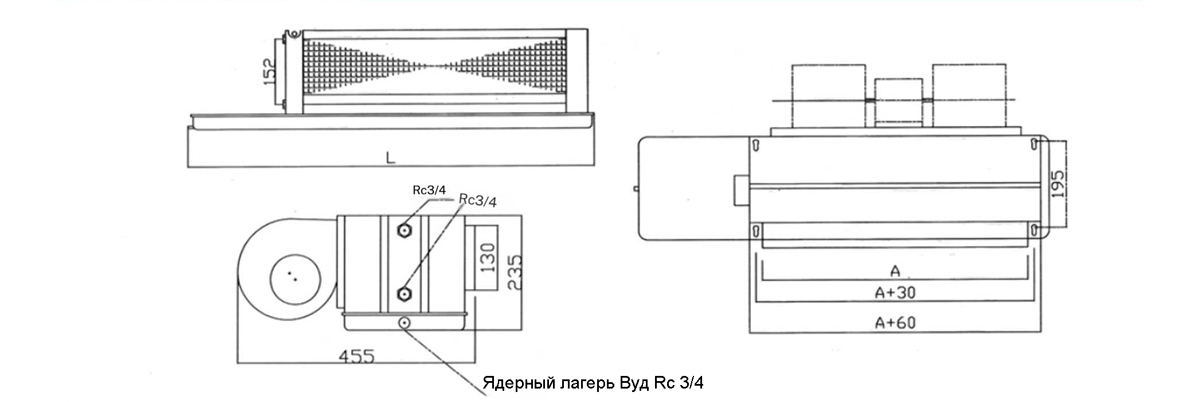

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

^{Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA}

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Упаковка и доставка

фанкойл горизонтальный

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.

фанкойл горизонтальный

FAQ

1.В чём разница между фанкойлом и системой подачи свежего воздуха?

Фанкойлы обычно устанавливаются в помещении, обеспечивая циркуляцию воздуха для его охлаждения или обогрева. Они состоят из вентилятора, конденсатора и испарителя, которые поглощают или выделяют тепло посредством циркуляции хладагента, тем самым регулируя температуру в помещении. Для работы фанкойлов обычно требуется дополнительное оборудование, такое как кондиционер и водопроводные трубы, и они не могут работать автономно.

В отличие от этого, система подачи свежего воздуха в основном забирает свежий воздух снаружи, фильтрует его, охлаждает и увлажняет, а затем подает в помещение для улучшения качества воздуха. Система подачи свежего воздуха обычно состоит из воздухозаборника, системы фильтрации, вентилятора и вытяжных отверстий и может работать автономно.

2.Могу ли я настроить фанкойл по вашим требованиям?

Да, отправьте нам ваши конкретные требования, и наши специалисты свяжутся с вами в ближайшее время.
