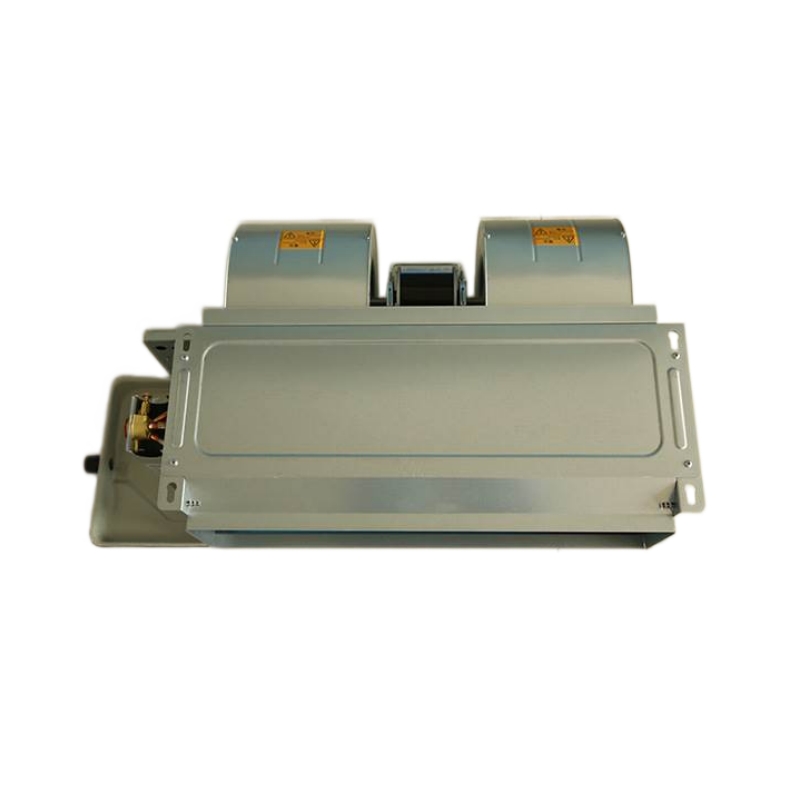

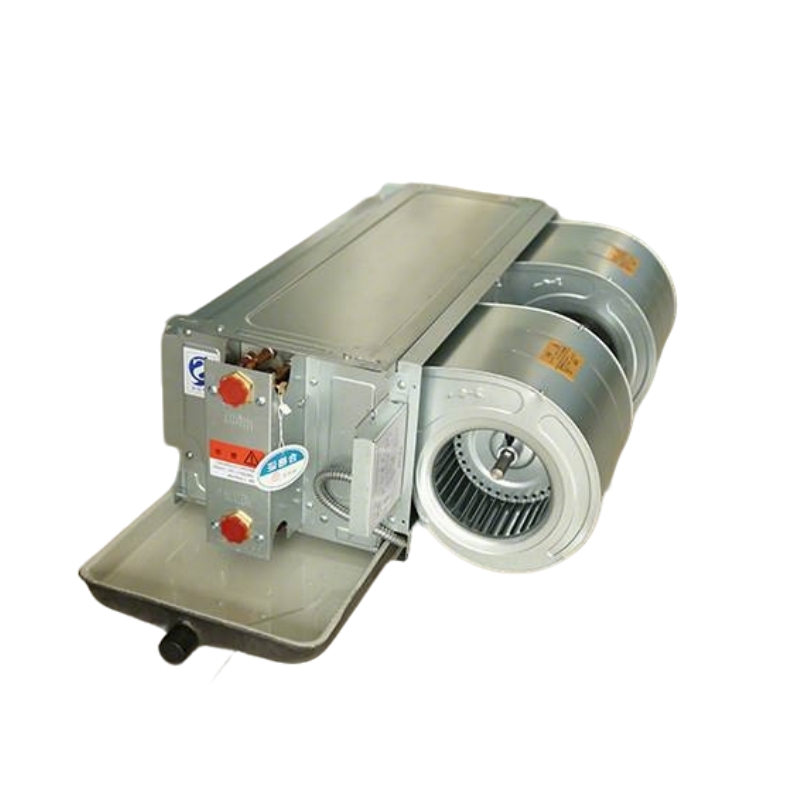

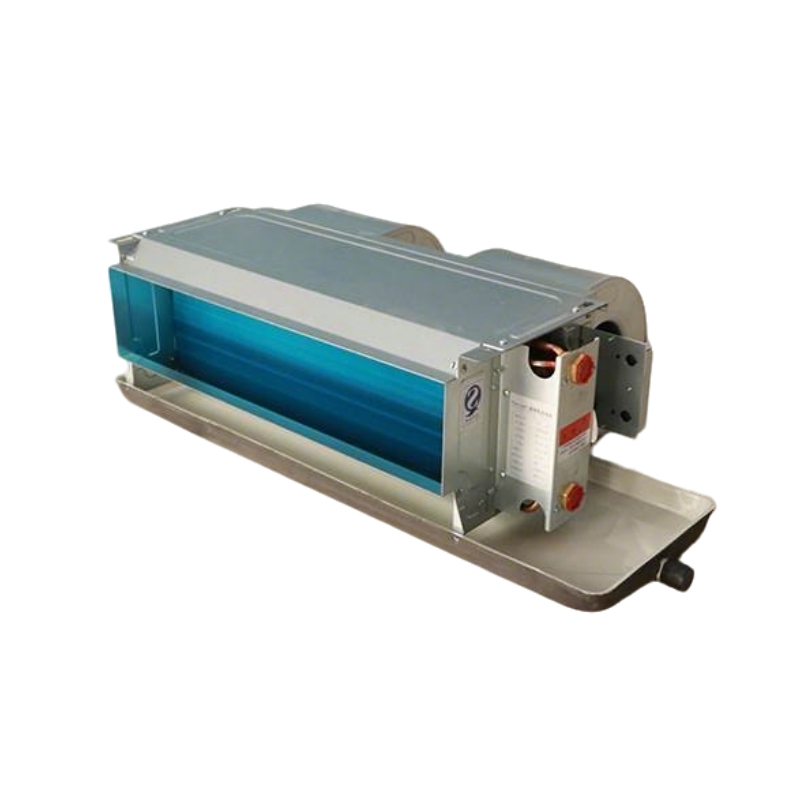

Подвесной скрытый фанкойл

Подвесной скрытый монтаж:Монтаж осуществляется с помощью подвесов под потолочными конструкциями и скрыт внутри подвесного потолка, не занимая полезную площадь помещения.

Компактная конструкция:Низкопрофильная горизонтальная конструкция подходит для помещений с ограниченной высотой потолка и облегчает интеграцию в инженерное пространство.

Различные варианты производительности:Доступны различные модели по расходу воздуха и тепловой мощности для адаптации под разные помещения.

Удобство технического обслуживания:Конструкция предусматривает сервисные люки для очистки фильтров и обслуживания основных компонентов.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Подвесной скрытый фанкойл является конечным устройством водяной системы центрального кондиционирования. Он выполнен в горизонтальной скрытой компоновке и подвешивается под потолочными конструкциями с помощью подвесов, скрываясь внутри подвесного потолка. Оборудование сочетает эффективный теплообмен с невидимой установкой, что делает его подходящим для офисов, гостиниц, жилых комплексов, медицинских и коммерческих объектов, где важны эстетика и рациональное использование пространства.

Агрегат включает вентилятор, электродвигатель, теплообменник для холодной и горячей воды, дренажный поддон и фильтры. Воздух поступает через возвратный воздухозабор, проходит первичную очистку в фильтре, затем нагревается или охлаждается в теплообменнике. Обработанный воздух распределяется по помещениям через воздуховоды, создавая равномерную циркуляцию.

Подвесная скрытая конструкция эффективно использует пространство подвесного потолка и минимизирует влияние на интерьер. Низкопрофильная горизонтальная компоновка подходит для помещений с ограниченной высотой потолка. Доступны различные модели по расходу воздуха и тепловой мощности в зависимости от площади помещения и тепловой нагрузки. Грамотно спроектированные воздуховоды и возврат воздуха обеспечивают равномерное распределение воздуха и точный контроль температуры. Оборудование работает надежно и удобно в обслуживании, что делает его проверенным решением для малых и средних водяных систем кондиционирования.

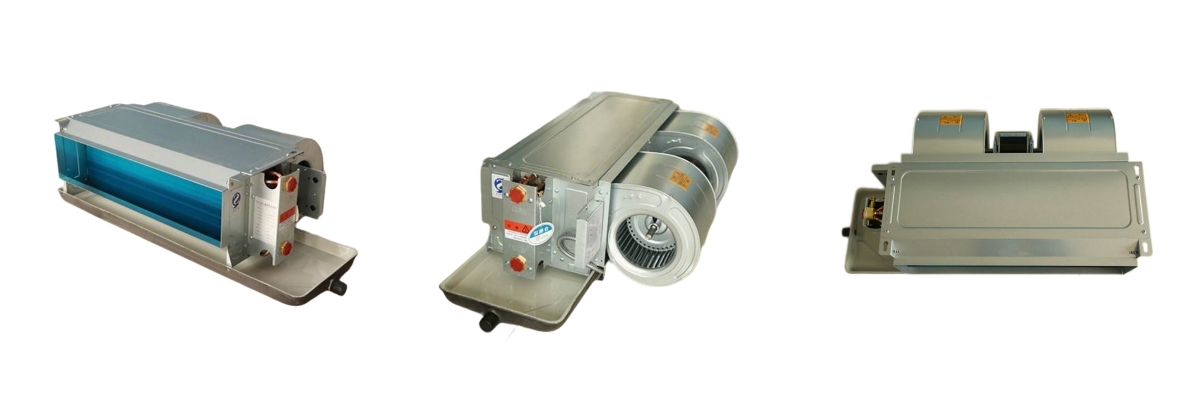

Подвесной скрытый фанкойл

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

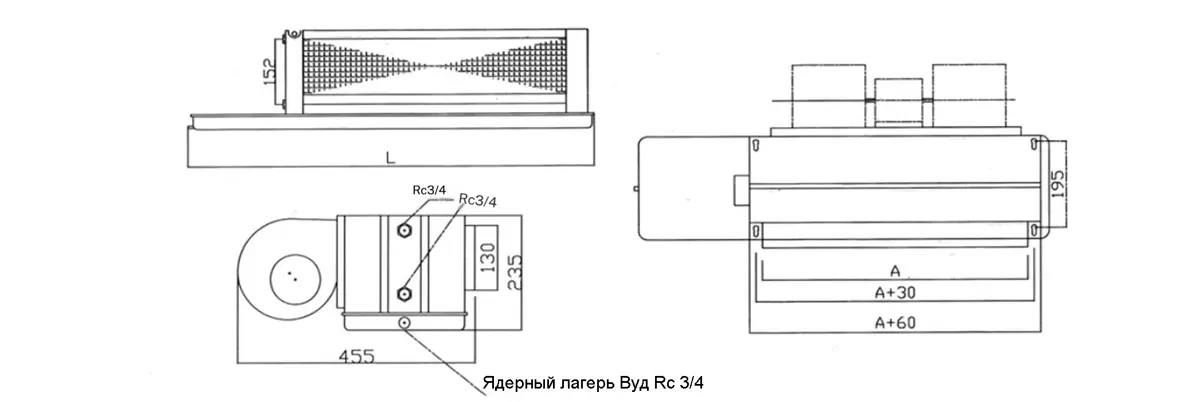

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.

Подвесной скрытый фанкойл

FAQ

1.В чем преимущества подвесного монтажа фанкойла?

Подвесной монтаж фиксирует устройство под потолком с помощью подвесов, эффективно используя пространство и экономя полезную площадь. Он позволяет точную регулировку по горизонтали и гибкое размещение, учитывая высоту потолка и планировку помещения. Благодаря скрытой установке фронтальная подача и возврат воздуха оптимизируют циркуляцию, уменьшая застойные зоны и перепады температуры. Профессиональная установка обеспечивает равномерное распределение нагрузки и стабильную длительную работу оборудования.

2.Удобно ли обслуживать и эксплуатировать подвесной скрытый фанкойл?

Устройство оснащено сервисными люками для очистки фильтров, проверки вентиляторов и электродвигателя, а также обслуживания теплообменника. Регулярное обслуживание обеспечивает эффективный теплообмен и циркуляцию воздуха, продлевая срок службы. Так как фанкойл скрыт внутри потолка, обслуживание возможно без демонтажа потолка, что снижает трудозатраты и время простоя. Оборудование работает тихо и стабильно, обеспечивая длительное использование, а также может гибко подстраиваться под различные требования к температуре, что делает его эффективным решением для современных офисных и коммерческих помещений.
