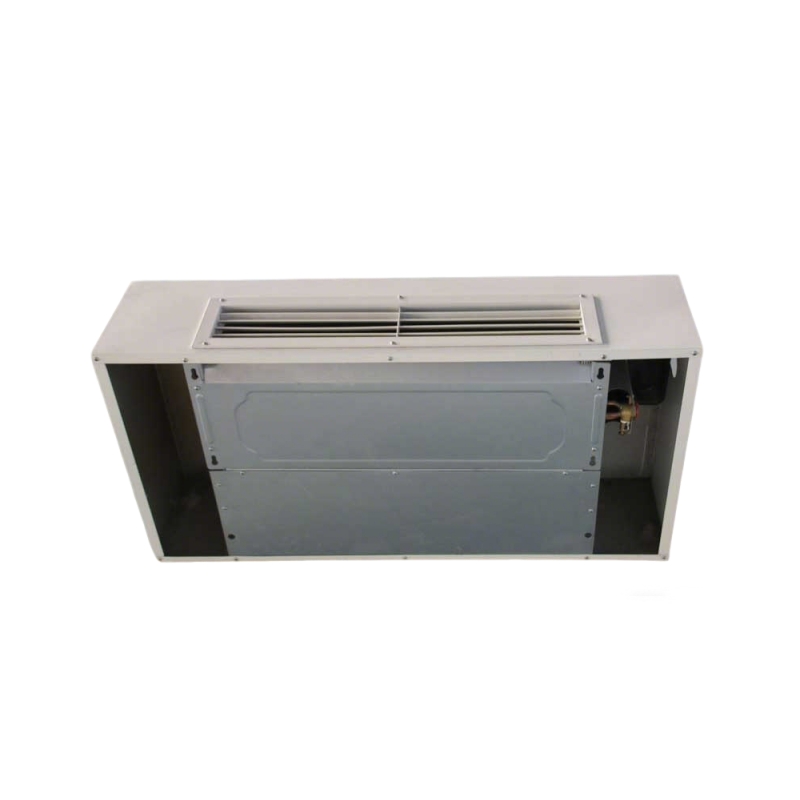

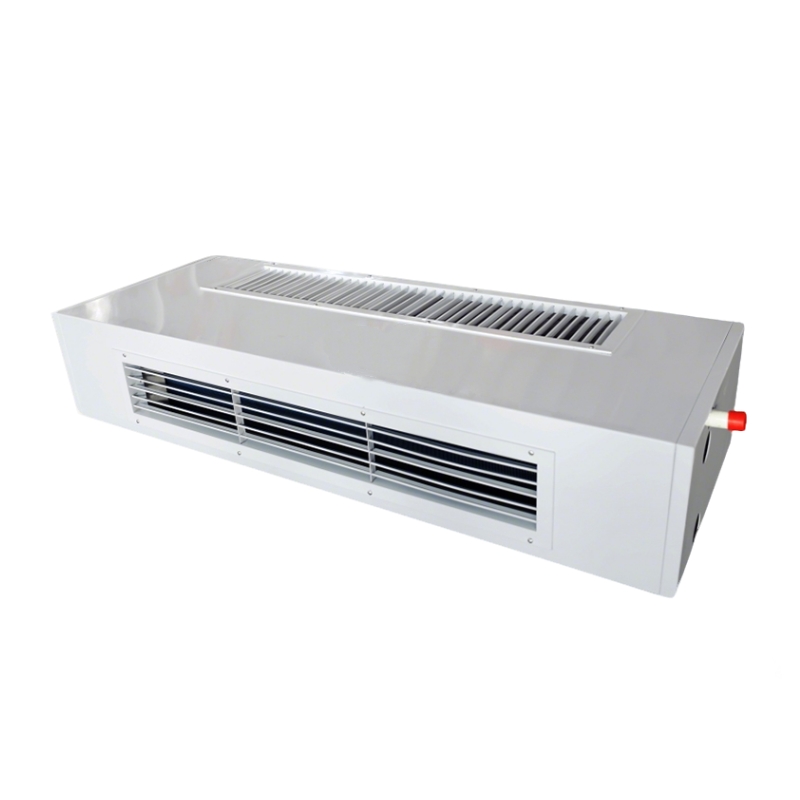

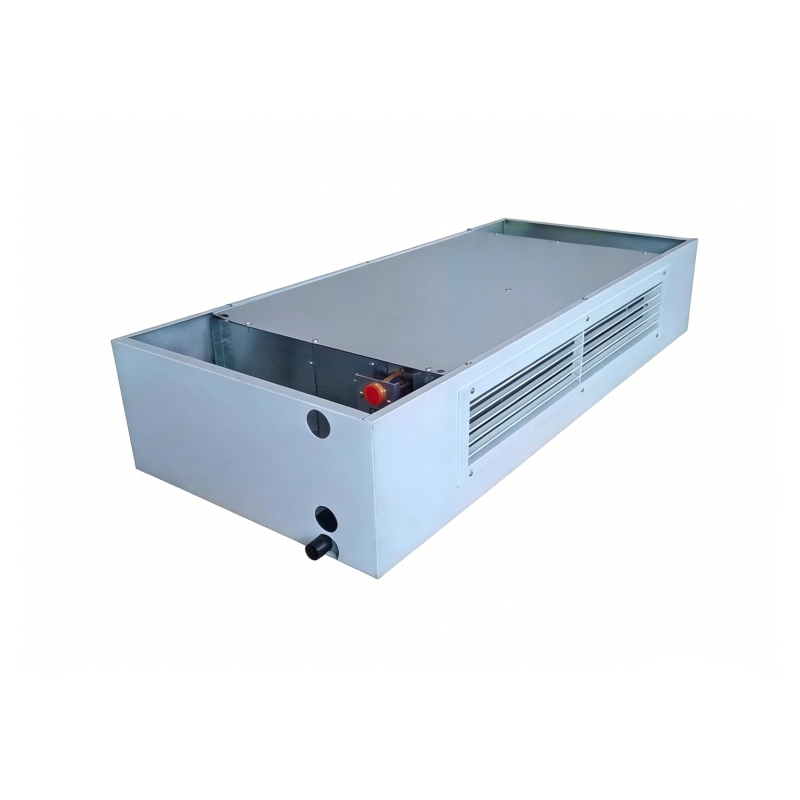

Конечное устройство с фронтальной подачей воздуха

Открытая установка:Не требует скрытого монтажа в потолке, устанавливается у стены или на полу, что упрощает монтаж и подходит для реконструкции помещений.

Фронтальная подача воздуха:Воздух подается через фронтальную решетку, обеспечивая направленный и равномерный воздушный поток.

Охлаждение и нагрев:Подключается к системам холодной и горячей воды для круглогодичной эксплуатации.

Компактные размеры:Горизонтальная конструкция устанавливается вдоль стены и занимает минимум полезной площади.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Горизонтальный фанкойл открытой установки с фронтальной подачей воздуха является конечным устройством водяной системы центрального кондиционирования. Он выполнен в горизонтальной компоновке, имеет компактную конструкцию и лаконичный внешний вид. Оборудование подходит для офисных помещений, переговорных комнат, торговых зон, учебных классов и жилых объектов, обеспечивая эффективное регулирование температуры в помещениях средней и небольшой площади.

В состав агрегата входят вентилятор, электродвигатель, теплообменник для холодной и горячей воды, фильтрационная система и металлический корпус. Воздух поступает через нижний или боковой вход, проходит предварительную очистку в фильтре, затем нагревается или охлаждается в теплообменнике. После обработки воздух подается через переднюю решетку, формируя стабильный и направленный воздушный поток, что способствует равномерной циркуляции воздуха в помещении.

Монтаж осуществляется подвесным способом под строительными конструкциями здания. Подвесная установка обеспечивает устойчивость оборудования и гибкость размещения в зависимости от проектных условий. Фронтальная подача воздуха позволяет точно организовать направление воздушного потока и снизить турбулентность.

При выборе модели учитываются площадь помещения, тепловая нагрузка и параметры теплоносителя. Оборудование отличается стабильной работой и удобством технического обслуживания, что делает его надежным решением для систем водяного кондиционирования воздуха.

Конечное устройство с фронтальной подачей воздуха

Технические характеристики

Характеристика			Модель
Характеристика			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
производительность устройства	Объем воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодная мощность (Вт)	Высокая скорость	1485	2180	2840	3750	4780	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Тепловая мощность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11280	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	12 Па	32	37	52	62	76	96	134	152	189	228
		30 Па	39	44	59	72	87	108	156	174	212	253
		50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума (дБ(A))	12 Па	36	37	39	41	43	45	46	48	50	52
		30 Па	38	40	42	44	46	47	48	50	52	54
		50 Па	40	42	44	46	47	49	50	52	54	56
Электрическая машина	Тип		Однофазные асинхронные двигатели Асинхронный двигатель с одним конденсатором
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с передним изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовная фиолетовая медная труба гофрированный алюминиевый плавник sereies двойной фланец расширение смеси
	Максимальное рабочее давление		16 МПа
	Диаметр входа/выхода трубы		Rc 3/4 резьба внутри конической трубы
Диаметр трубы с конденсатом			Rc 3/4 резьба снаружи конической трубы
Уменьшение водного давления (кПа)			18	20	28	26	30	34	35	40	40	47
Объем воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес (кг)	WA	Без воздушной камеры	12	13	15	16	18	20	27	32	35	37
	WA	С воздушной камерой	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

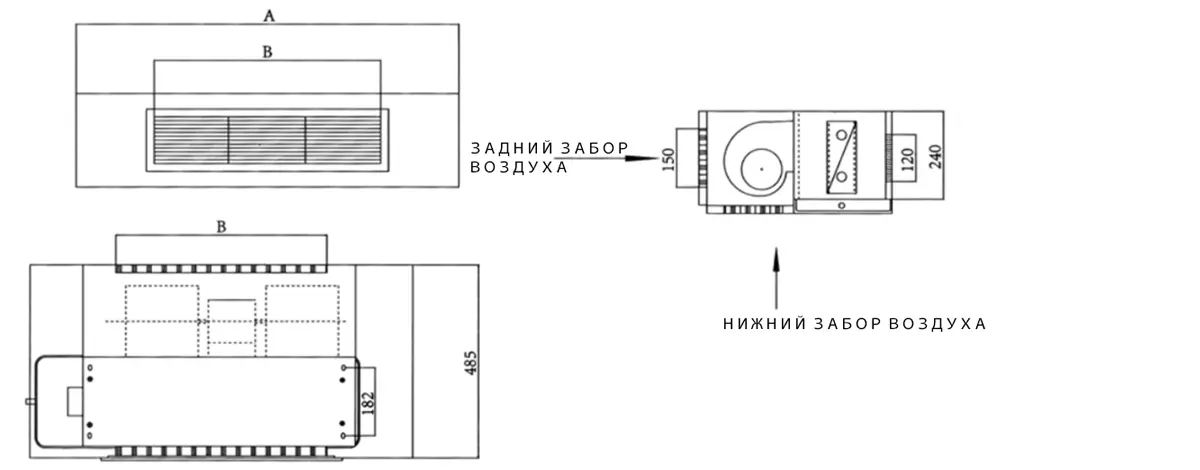

Габаритный чертёж

Модель	FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
A (мм)	785	885	1035	1085	1235	1385	1635	1835	2035	2235
B (мм)	350	450	600	650	800	950	1200	1400	1600	1800

Упаковка и доставка

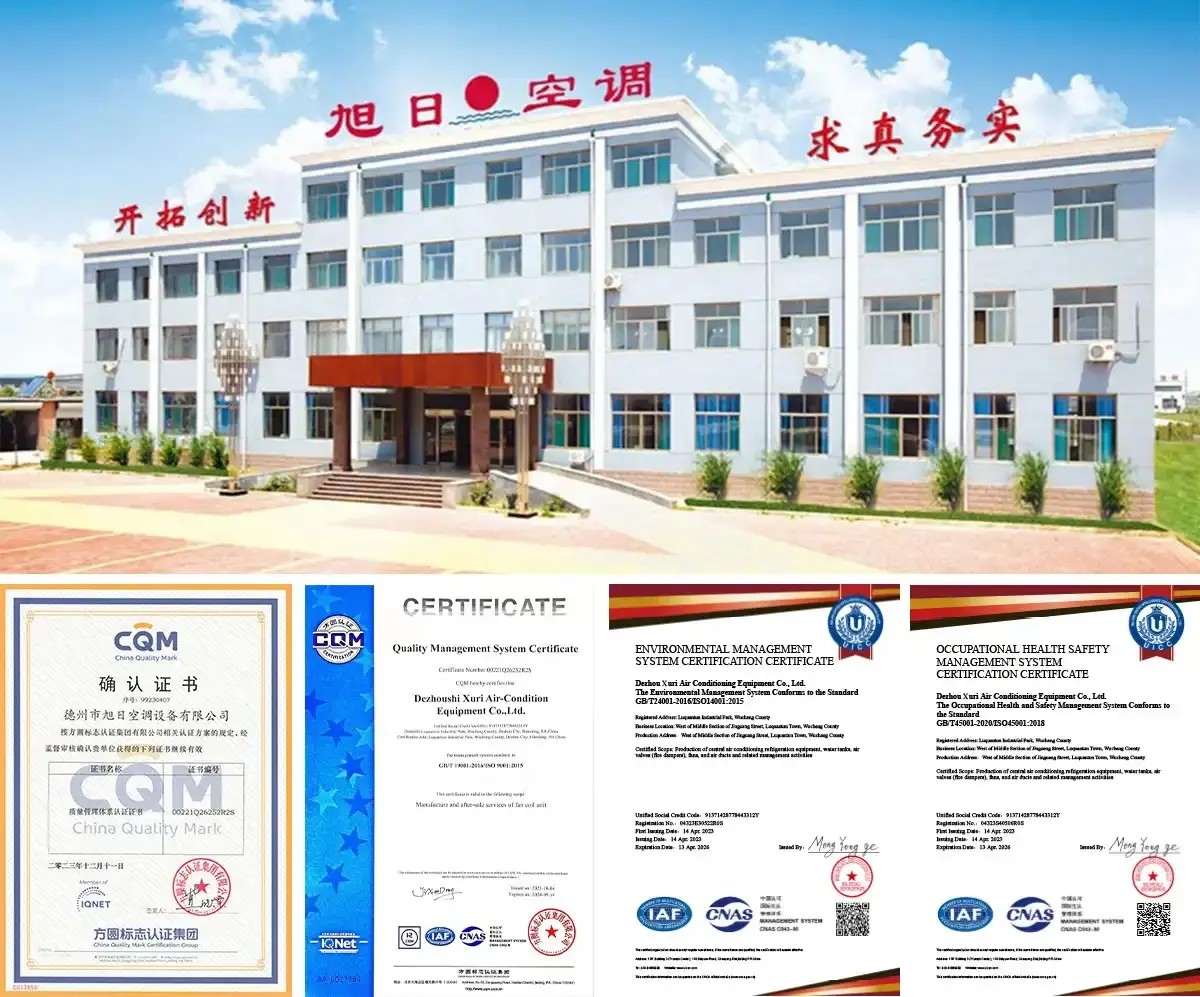

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. была основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные мощности предприятия занимают 28 000 м², штат насчитывает свыше 200 сотрудников. Компания располагает более чем 80 единицами современного производственного и сборочного оборудования и входит в число высокотехнологичных предприятий, специализирующихся на проектировании, производстве и сервисном обслуживании центральных систем кондиционирования воздуха и конечного климатического оборудования.

Ассортимент продукции Xuri охватывает широкий спектр климатической техники, включая фанкойлы (в том числе напольные), водяные и воздушные тепловые насосы, модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование успешно эксплуатируется в более чем 20 провинциях Китая и заслужило высокую репутацию за стабильность, энергоэффективность и надёжность.

Компания сертифицирована по международному стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri также является членом ведущих отраслевых HVAC-ассоциаций Китая. Руководствуясь принципом «Стремление к совершенству и выполнение обязательств», компания предлагает современные и надёжные климатические решения, уверенно укрепляя свои позиции на рынке систем кондиционирования воздуха.

Конечное устройство с фронтальной подачей воздуха

Часто задаваемые вопросы

1.Как фронтальная подача влияет на распределение воздуха?

Фронтальная подача создает направленный горизонтальный поток, улучшает организацию воздушного движения и снижает образование застойных зон в помещении.

2.Для каких помещений подходит данный фанкойл?

Он подходит для офисов, магазинов, учебных классов, квартир и других помещений с ограниченной высотой потолка или без подвесного потолка. Открытая установка упрощает монтаж, а фронтальная подача обеспечивает стабильную циркуляцию воздуха.
