кондиционер квадратный потолочный

1.Квадратная потолочная конструкция экономит пространство и гармонично вписывается в интерьер.

2.Четырехстороннее распределение воздуха позволяет регулировать направление потока в соответствии с планировкой помещения.

3.Водяной теплообмен обеспечивает стабильную работу и позволяет подключать систему холодной и горячей воды для круглогодичного регулирования температуры.

4.Потолочный монтаж не занимает полезную площадь пола и подходит для офисов, гостиниц и коммерческих помещений.

5.Прямые поставки от производителя с возможностью настройки размеров, расхода воздуха и системы управления под требования проекта.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

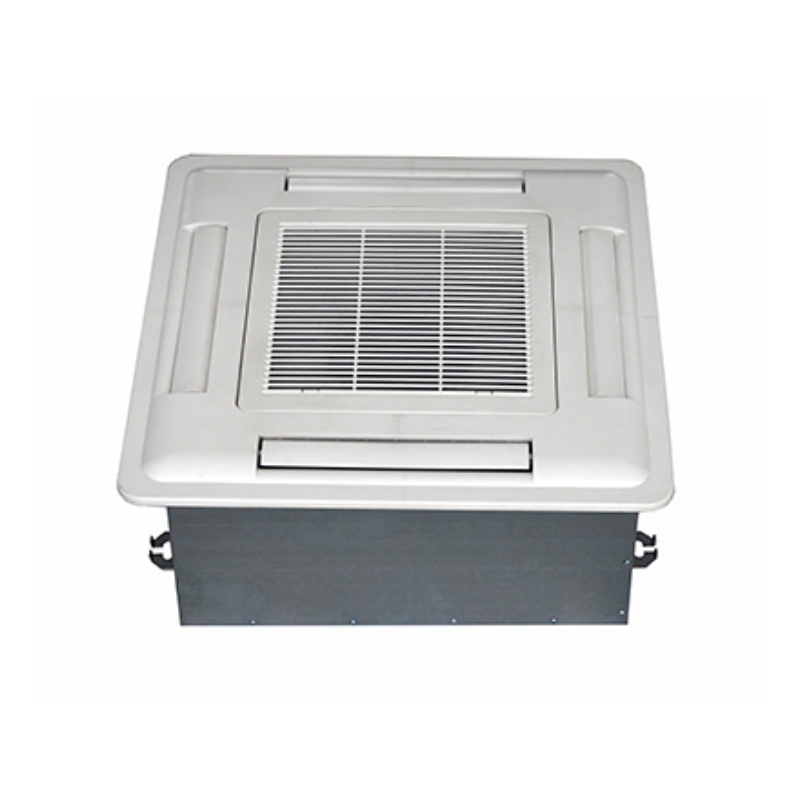

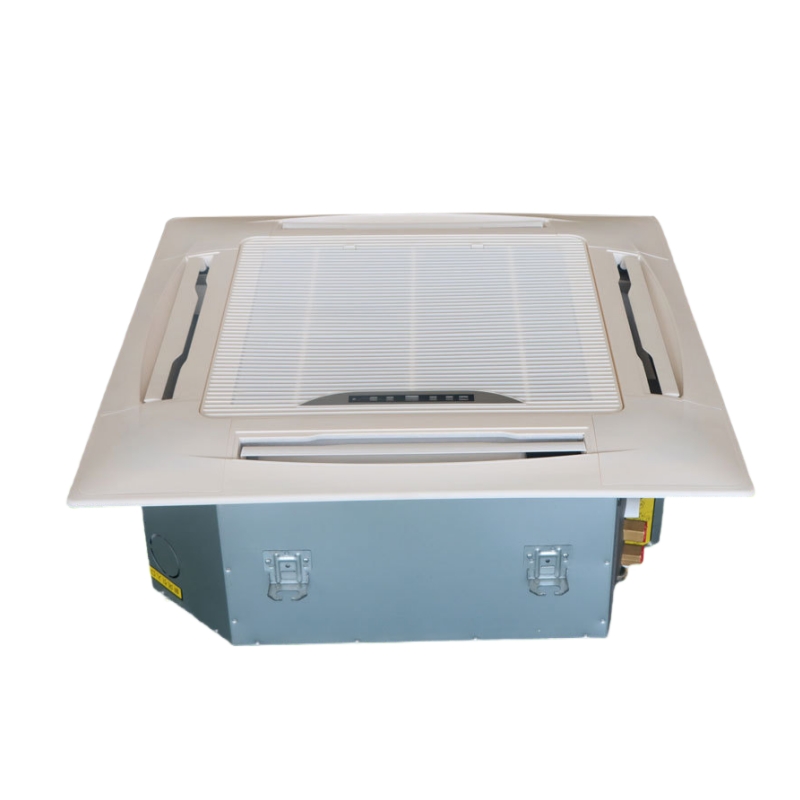

Кондиционер квадратный потолочный представляет собой кассетный фанкойл водяной системы, предназначенный для скрытой установки в подвесном потолке. Оборудование подходит для офисов, гостиниц, торговых помещений, конференц-залов, ресторанов, жилых и других объектов, где требуется эффективное охлаждение и отопление отдельных помещений.

Основная часть установки размещается над потолком, а в помещении остается только декоративная панель. Такая конструкция позволяет рационально использовать межпотолочное пространство и сохранить аккуратный внешний вид интерьера. Четырехстороннее распределение воздуха обеспечивает подачу обработанного воздуха сразу в несколько направлений, что особенно удобно для помещений открытой планировки.

В качестве оборудования водяной системы кондиционер квадратный потолочный использует холодную или горячую воду для теплообмена с воздухом. Он может подключаться к центральному чиллеру, тепловому источнику и циркуляционному контуру здания. Внутри предусмотрены теплообменник, вентилятор, электрические компоненты и система отвода конденсата. Дренажный поддон собирает конденсат, образующийся во время охлаждения, и направляет его в дренажную систему.

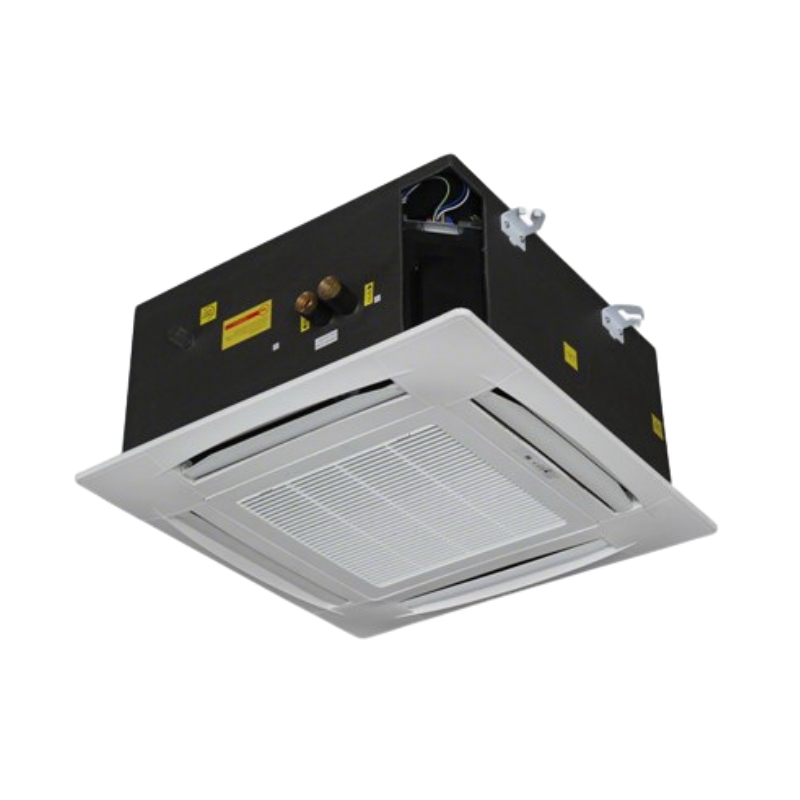

Кассетное исполнение предусматривает удобное размещение оборудования в потолочной конструкции и упрощает доступ к основным узлам при обслуживании. В зависимости от проекта можно подобрать производительность по воздуху, холодопроизводительность, теплопроизводительность, тип двигателя и вариант управления.

Оборудование поддерживает индивидуальную комплектацию по требованиям проекта, включая размеры декоративной панели, рабочие параметры, способ управления и другие технические характеристики. Кондиционер квадратный потолочный подходит для создания индивидуально регулируемых зон охлаждения и отопления в современных зданиях.

кондиционер квадратный потолочный

Технические характеристики

Модель				FP-340MA-V/A	FP-510MA-V/A	FP-680MA-V/A	FP-850MA-V/A	FP-1020MA-V/A	FP-1360MA-V/A	FP-1700MA-V/A	FP-2040MA-V/A	FP-2380MA-V/A	FP-2890MA-V/A
Объем воздуха		Высокий	м³/ч	340	510	680	850	1020	1360	1700	2040	2380	2890
		Средний		280	390	520	640	790	1030	1290	1500	1800	2100
		Низкий		180	260	350	430	520	690	860	1030	1200	1600
Охлаждение	Подача охлаждения	Высокий	кВт	2	2.7	3.7	4.5	5.6	7	9.1	10.8	12.6	15.3
		Средний		1.8	2.3	3.1	4.2	4.3	5.7	7.9	8.6	10	11.7
		Низкий		1.6	1.8	2.6	3	3.6	4.5	6	6.8	8	9.3
	Расход воды		Л/ч	345	470	640	780	970	1260	1710	1920	2160	2640
	Сопротивление воды		кПа	7	9	11	16	18	19	17	19	22	36
Отопление	Теплоснабжение	Высокий	кВт	2.8	4.2	5.6	7	8.4	11.2	13.9	16.7	19.5	23.7
		Средний		2.5	3.4	4.5	6.3	6.5	8.5	12	12.6	15.6	17.5
		Низкий		2	2.7	4	5	5.2	6.7	9	10.2	12	13.8
Вентилятор	Формат		В/Ф/Гц	Центробежный вентилятор
	Размеры (диам.)		мм	Φ315	Φ315	Φ315	Φ380	Φ380	Φ380	Φ476	Φ476	Φ476	Φ530
	Количество воздуходувных колес			1	1	1	1	1	1	1	1	1	1
Электрические параметры	Электропитание			220/1/50
	Потребляемая мощность		Вт	39	52	62	76	96	132	152	189	220	330
	Рабочий ток		A	0.18	0.24	0.27	0.33	0.38	0.58	0.78	0.8	1.07	1.43
Шум			дБ (A)	37	39	41	43	45	46	47	50	52	57
Режим управления				Дистанционное управление (проводное управление опционально)
Размеры машины (ДШВ)			мм	580x580x250			705x705x290			832x832x290			960x960x290
Размеры панели			мм	680x680x30			830x830x30			980x980x30			1140x1140x30
Вес нетто			кг	20			25			34			52
Водопроводная арматура	Входная труба		в	ZG3/4"
Водопроводная арматура	Выходная труба		в	ZG3/4"
Дренажная труба (O.D.)			мм	26

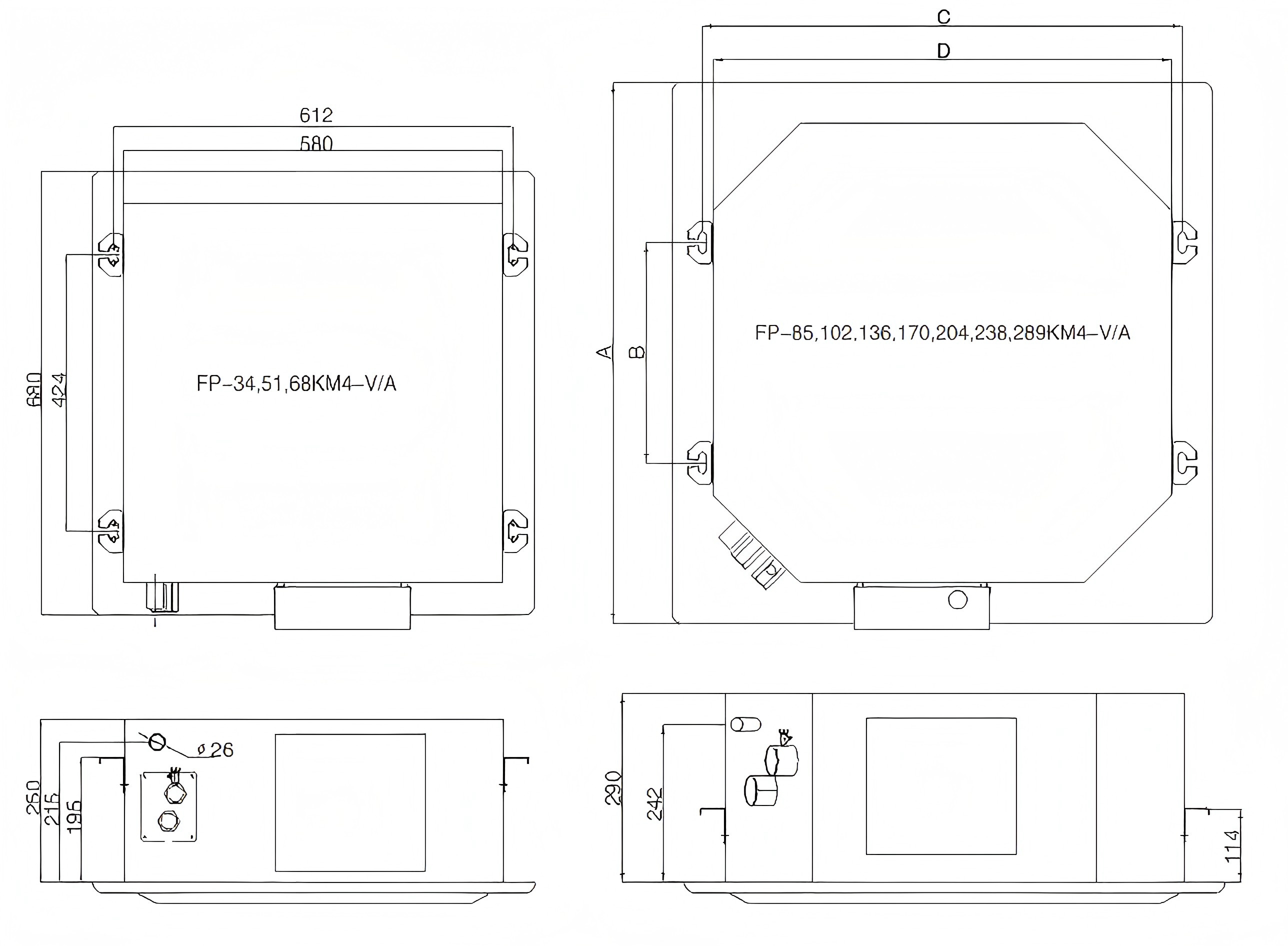

Габаритный чертёж

Размер	FP-85KM-V/A FP-102KM-V/A FP-136KM-V/A	FP-170KM-V/A FP-204KM-V/A FP-238KM-V/A	FP-289KM-V/A
А	830	980	1140
Б	338	416	488
В	737	864	992
Г	705	832	960

Отображение деталей

Данный кассетный фанкойл оснащен теплообменником увеличенной площади, что повышает эффективность теплообмена и обеспечивает быстрое охлаждение и нагрев помещения, а также стабильное поддержание заданной температуры. Конструкция с четырехсторонней подачей воздуха на 360° равномерно распределяет воздушный поток в четырех направлениях, сокращает зоны недостаточного воздухообмена и обеспечивает равномерное распределение температуры в помещении.

В качестве привода используется двигатель с медной обмоткой, оснащенный высококачественными высокоскоростными подшипниками. Он работает стабильно и с низким уровнем шума, отличается износостойкостью и долговечностью, обеспечивая надежную эксплуатацию оборудования в течение длительного времени. В теплообменном контуре применяются трубы из высокочистой меди, обладающие высокой теплопроводностью и эффективной теплоотдачей. Материал устойчив к коррозии и способствует увеличению срока службы оборудования.

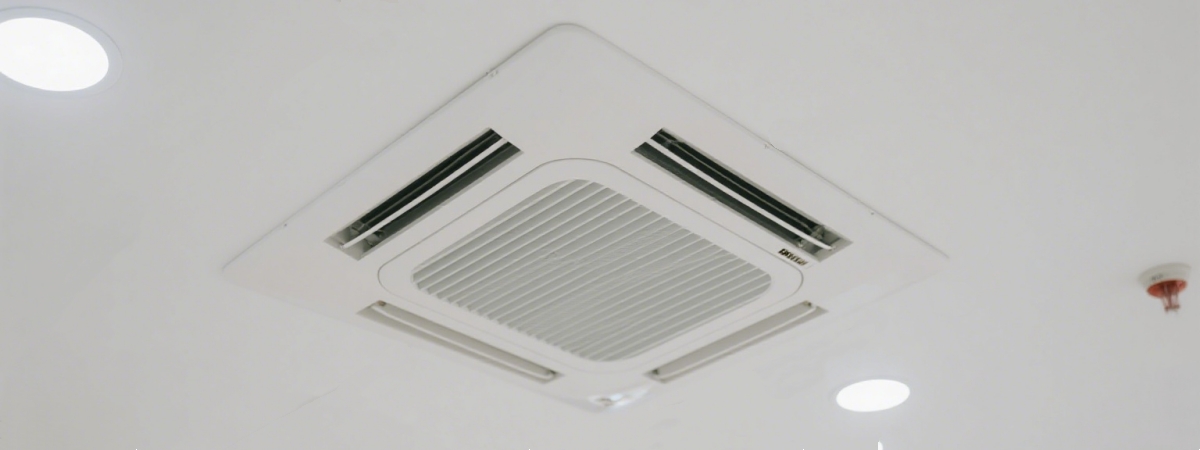

Оборудование устанавливается в потолок скрытым способом: основной корпус размещается внутри подвесного потолка, не занимая полезное пространство помещения. Лаконичный внешний вид гармонично сочетается с интерьером и делает фанкойл подходящим для офисов, гостиниц, торговых центров, конференц-залов и других коммерческих объектов HVAC.

FAQ

1: Может ли кассетный фанкойл с четырехсторонней подачей воздуха создавать зоны недостаточного обдува и неравномерного охлаждения или нагрева?
Качественный кассетный фанкойл оснащен конструкцией с четырехсторонней подачей воздуха на 360°. Воздушный поток одновременно выходит через четыре воздуховыпускных отверстия и равномерно распространяется в четырех направлениях помещения. По сравнению с фанкойлами с обычной боковой подачей воздуха такая конструкция позволяет значительно сократить зоны недостаточного воздухообмена. Однако важно правильно подобрать модель с учетом площади помещения: слишком мощный агрегат для небольшой комнаты может вызвать локальное переохлаждение, а недостаточная производительность для большого помещения приведет к медленному охлаждению или нагреву. При правильном подборе оборудования температура во всем помещении будет более равномерной и комфортной.

2: От чего зависит эффективность теплообмена? Какую практическую пользу дают теплообменник увеличенной площади и медные трубы?
Теплообменная способность напрямую влияет на скорость охлаждения и нагрева помещения. Теплообменник увеличенной площади обеспечивает большую площадь контакта между воздухом и теплообменной поверхностью, а трубы из высокочистой меди благодаря высокой теплопроводности способствуют более эффективной передаче тепла. На практике это означает, что после запуска оборудования температура в помещении быстрее снижается или повышается. При одинаковых условиях эксплуатации теплопотери ниже, а медные трубы обладают хорошей коррозионной стойкостью, что снижает риск коррозии и протечек трубопровода и способствует увеличению срока службы оборудования.
