модульный блок с воздушным охлаждением

Введение продукта

Модульные блоки с воздушным охлаждением представляют собой интегрированные системы центрального кондиционирования воздуха, охлаждающие и нагревающие воздух, широко используемые в зданиях малого и среднего размера. Их основная функция заключается в обеспечении холодопроизводительности за счет охлаждения воздуха. Они также, как правило, оснащены функцией воздушного теплового насоса, обеспечивающего подачу охлажденной воды (летом) и/или горячей воды (зимой) для конечного оборудования кондиционирования здания (например, фанкойлов, воздухообрабатывающих установок и блоков подачи свежего воздуха).

Высокая степень интеграции системы, исключающая необходимость в градирнях: ключевое преимущество заключается в интеграции основных компонентов, таких как компрессор, конденсатор с воздушным охлаждением, испаритель (теплообменник вода-хладагент), расширительный механизм и система управления, в модульном корпусе. В процессе охлаждения осевой вентилятор прогоняет окружающий воздух через конденсаторные змеевики, напрямую отводя тепло конденсации хладагента, что полностью исключает необходимость в градирне, насосе охлаждающей воды и связанных с ними трубопроводах, необходимых для традиционных блоков с водяным охлаждением.

Комбинированное охлаждение и обогрев: большинство модульных кондиционеров с воздушным охлаждением оснащены четырёхходовым реверсивным клапаном, который переключает направление потока хладагента, обеспечивая одновременное охлаждение летом и обогрев (воздушный тепловой насос) зимой, что позволяет использовать кондиционер круглый год. Некоторые модели также предлагают функцию горячего водоснабжения (опция), что дополнительно повышает эффективность использования оборудования.

Широкий спектр применения, особенно подходит для:

Малых и средних коммерческих зданий: отелей, ресторанов, отдельных магазинов в торговых центрах, офисных зданий, банковских отделений и спортзалов.

Общественных зданий: школ/общежитий, детских садов, общественных центров и небольших больниц/клиник.

Проектов модернизации: зданий, где нет места для градирни или где её монтаж затруднителен.

Распределённых систем: обеспечивают независимые источники охлаждения и обогрева для различных функциональных зон.

Технические характеристики

Выбор модульного чиллера с воздушным охлаждением должен учитывать сценарии эксплуатации здания, требования к холодо- и тепловой нагрузке, условия окружающей среды и последующие эксплуатационные задачи. В первую очередь необходимо точно рассчитать общую нагрузку проекта. В зависимости от типа объекта — офисные здания, коммерческие площади, гостиничные номера, производственные цеха, конференц-залы — подбираются соответствующие показатели удельной нагрузки. Для помещений с верхним расположением, большой площадью остекления, высокой плотностью людей и оборудования, а также при сильной солнечной нагрузке необходимо закладывать дополнительный запас мощности во избежание недостаточной производительности системы.

Далее выбор оборудования должен основываться на реальных климатических условиях эксплуатации. Для стандартных климатических условий подходят базовые модульные чиллеры с воздушным охлаждением. Для низкотемпературных условий рекомендуется использовать тепловые насосы с технологией EVI (экономайзерного впрыска пара), дополненные защитой от замерзания поддона и интеллектуальной системой автоматической оттайки, что обеспечивает стабильную работу в условиях низких температур. Для сред с высокой влажностью, солевым туманом и агрессивной коррозионной средой требуется усиленная антикоррозионная защита теплообменников и корпуса для повышения долговечности оборудования.

При проектировании системы важно правильно подобрать мощность и количество модулей. Для небольших и средних объектов рекомендуется параллельная работа нескольких модулей с системой интеллектуального группового управления, обеспечивающей автоматическое включение и отключение в зависимости от нагрузки и повышение энергоэффективности при частичных нагрузках. Также следует предусматривать резервные модули для обеспечения бесперебойной работы при обслуживании оборудования; использование унифицированных моделей снижает затраты на обслуживание и запасные части.

При необходимости подбора оборудования, расчета параметров и разработки проекта вы можете обратиться в службу поддержки — наши специалисты помогут подобрать оптимальное решение под конкретные условия эксплуатации.

Примечание:

(1) Условия работы в режиме охлаждения: температура обратной воды 12°C, температура подающей воды 7°C, температура окружающей среды 35°C;

(2) Условия работы в режиме отопления: температура обратной воды 40°C, температура подающей воды 45°C, температура окружающего воздуха по сухому термометру 7°C, температура окружающего воздуха по влажному термометру 6°C.

(3) Модули различных спецификаций и моделей можно комбинировать друг с другом. Максимальное количество подключаемых модулей — 8.

(4) Допустимая температура окружающей среды: от -20°C до +43°C

Реальный дисплей

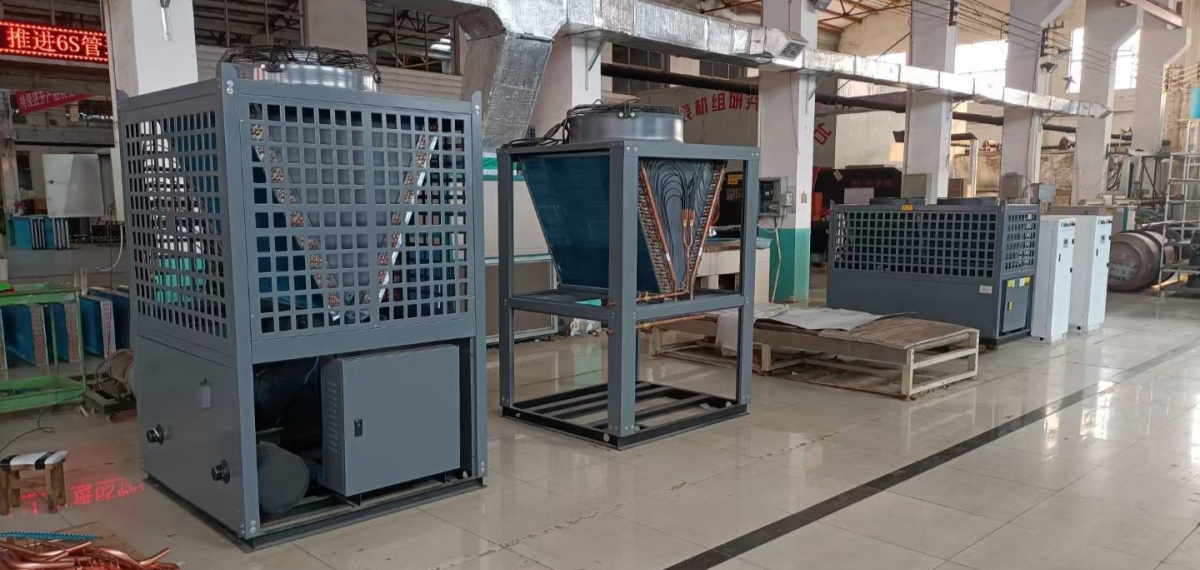

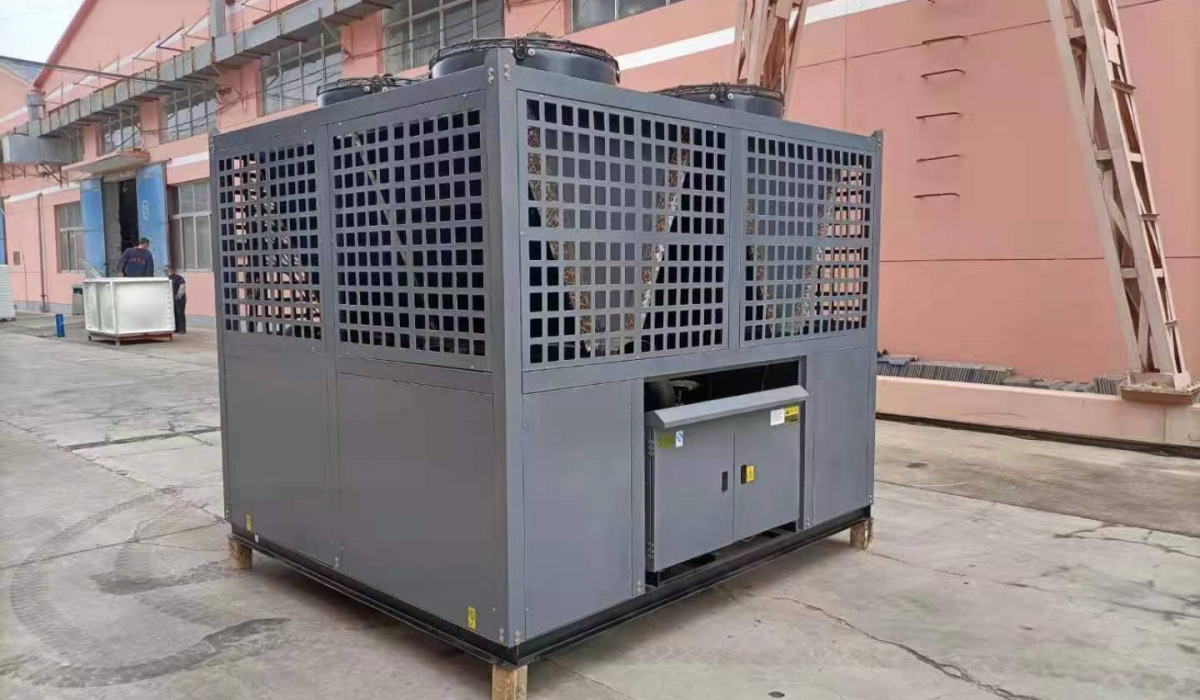

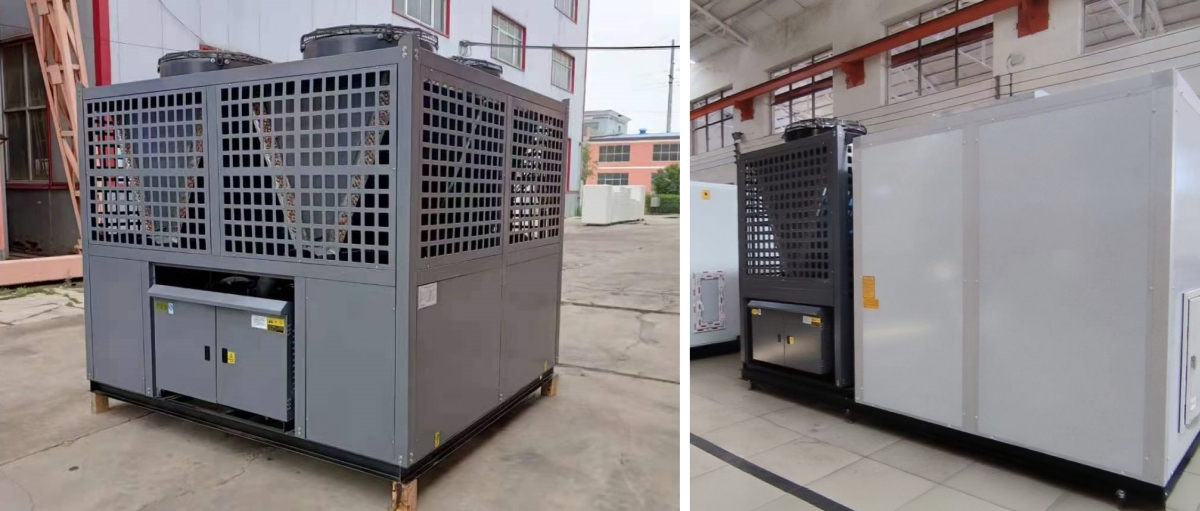

Готовые модульные чиллеры с воздушным охлаждением аккуратно размещаются в зоне готовой продукции после прохождения полного цикла заводских испытаний. Перед отгрузкой оборудование проходит комплексную проверку, включая тестирование в условиях высоких и низких температур, испытание на герметичность под давлением, проверку энергоэффективности в рабочих режимах и отладку интеллектуальной системы управления. Это обеспечивает стабильность и надежность работы оборудования в различных эксплуатационных условиях.

В зависимости от требований среды эксплуатации выполняются дополнительные индивидуальные операции, такие как нанесение антикоррозионного покрытия и установка компонентов защиты от замерзания поддона, что повышает устойчивость оборудования к высокой влажности, низким температурам и агрессивной среде, а также увеличивает срок службы.

Пример установки

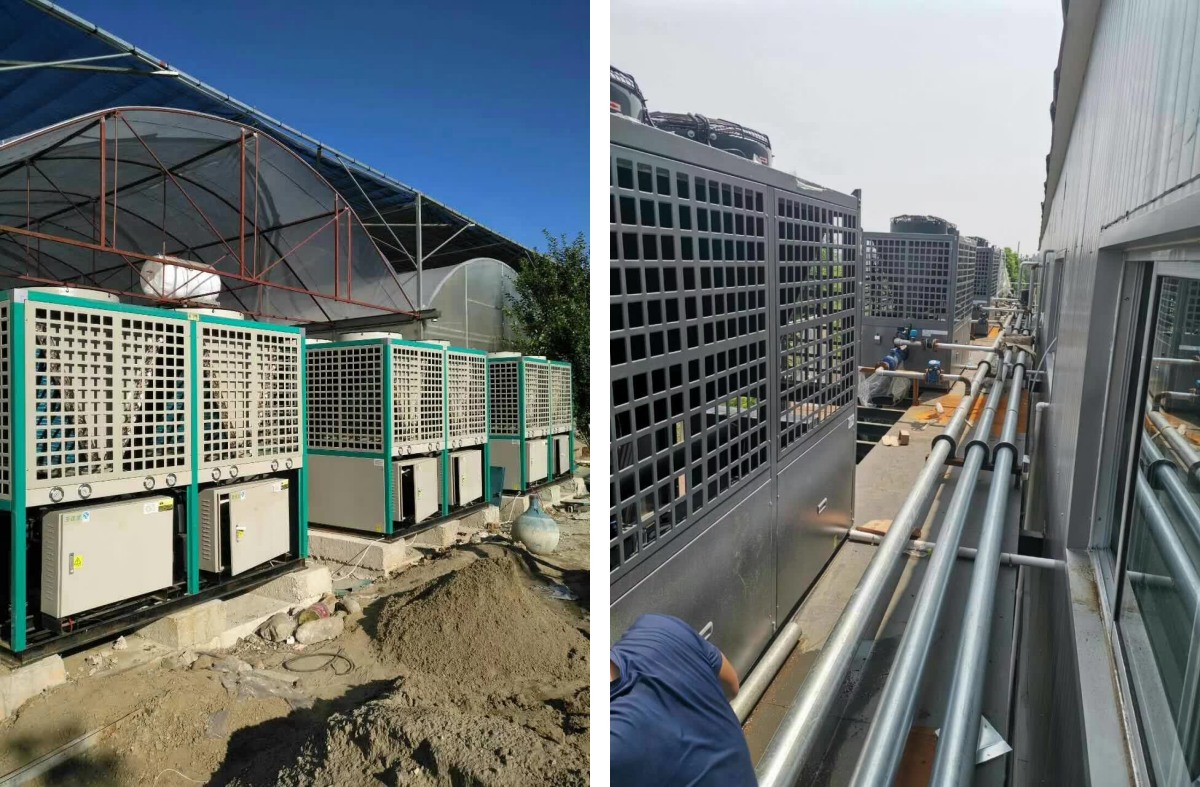

Представлены реальные фото двух групп модульных чиллеров с воздушным охлаждением в условиях эксплуатации, демонстрирующие их работу в различных инженерных проектах и возможности системной интеграции.

Слева оборудование установлено на открытом уличном основании, где несколько модулей расположены в ряд и подключены к системе отопления и охлаждения тепличного комплекса. Корпус агрегатов выполнен аккуратно и имеет компактную конструкцию. Передняя часть оснащена равномерной решетчатой вентиляционной панелью, обеспечивающей эффективный теплообмен. Оборудование дополнено манометрами и отдельными электрическими шкафами управления. Трубопроводная система выполнена аккуратно и стандартизированно. Параллельная работа нескольких модулей позволяет обеспечивать стабильный температурный режим на больших площадях теплиц.

Справа показана крышная система центрального кондиционирования промышленного здания. Несколько модульных чиллеров с воздушным охлаждением размещены вдоль фасада здания в упорядоченной конфигурации. Система оснащена теплоизолированными магистральными трубопроводами, клапанами и циркуляционными элементами. На объекте выполняются пусконаладочные работы. Система способна автоматически регулировать количество работающих модулей в зависимости от текущей нагрузки здания, обеспечивая энергоэффективную работу и стабильный климат-контроль.

Данное решение подходит для промышленных зданий, тепличных комплексов и других крупных коммерческих объектов. Оборудование обладает высокой устойчивостью к внешним условиям и может устанавливаться на открытом воздухе без отдельного машинного помещения, что снижает затраты на монтаж и использование пространства. Параллельная схема подключения обеспечивает покрытие пиковой нагрузки, а также энергосберегающий режим работы при частичной нагрузке.

Упаковка и доставка

Модульные чиллеры с воздушным охлаждением поставляются с использованием стандартизированной модульной упаковки, обеспечивающей надежную защиту оборудования при длительной транспортировке. Внешняя часть агрегата защищается усиленным металлическим каркасом и полностью оборачивается водонепроницаемой пленкой, что эффективно предотвращает воздействие влаги, пыли и загрязнений.

Ключевые компоненты, такие как теплообменники, вентиляторы и электрические шкафы управления, дополнительно упаковываются отдельно для предотвращения повреждений при транспортировке. Угловые зоны корпуса оснащаются защитными демпферными элементами для повышения устойчивости к ударам. Все трубные соединения закрываются герметичными пылезащитными заглушками, что предотвращает попадание загрязнений внутрь системы.

Конструкция оборудования адаптирована для транспортировки стандартными грузовыми автомобилями и морскими контейнерами. В основании предусмотрены монтажные опоры для погрузки и разгрузки с помощью вилочного погрузчика или крана, что упрощает логистические операции. При штабелировании нескольких единиц используются разделительные прокладки для предотвращения деформации и повреждений.

В комплект поставки входят сертификат качества, инструкция по монтажу, комплект запасных частей и расходные материалы для герметизации трубопроводов, что обеспечивает готовность к быстрому монтажу на объекте. Упаковочная система сочетает защиту от влаги, ударов и коррозии, обеспечивая безопасность оборудования при автомобильных и морских перевозках.

Данная система упаковки гарантирует сохранность внешнего вида и внутренних компонентов оборудования при доставке на объект, позволяя приступить к установке и пуско-наладке сразу после распаковки, сокращая затраты времени и трудоемкость подготовительных работ.

FAQ

1.Подходит ли модульный блок с воздушным охлаждением для моего проекта и как это определить?

С точки зрения заказчика, выбор воздушно-охлаждаемого модульного блока зависит от холодопроизводительности, условий монтажа и наличия водяного охлаждения. Если отсутствует система охлаждающей воды или градирня, такой модуль является оптимальным решением. Он подходит для коммерческих зданий, гостиниц, офисов и промышленных объектов.

2.Какие затраты можно снизить при использовании модульного блока с воздушным охлаждением?

Оборудование не требует градирни, насосов и водяных контуров, что снижает первоначальные инвестиции и затраты на монтаж. Простая конструкция также уменьшает расходы на обслуживание и эксплуатацию, делая систему экономически выгодной.
