вертикальный напольный фанкойл

1.Вертикальная напольная конструкция не требует подвесного потолка, обеспечивает быстрый монтаж и идеально одходит для реконструкции объектов.

2.Высокоэффективный теплообменник с медными трубками и алюминиевым оребрением обеспечивает быстрое охлаждение и обогрев помещения.

3.Оптимизированный воздушный канал и центробежный вентилятор обеспечивают равномерную подачу воздуха и низкий уровень шума.

4.Современный дизайн и компактные размеры делают оборудование подходящим для гостиниц, офисов, апартаментов и коммерческих объектов.

5.Прямые поставки от производителя с возможностью настройки расхода воздуха, внешнего исполнения и системы управления под требования проекта.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Вертикальный напольный фанкойл — это конечное оборудование водяной системы кондиционирования воздуха, предназначенное для установки на полу или вдоль стены внутри помещения. Такое решение широко используется в гостиницах, офисах, больницах, школах, жилых комплексах и коммерческих зданиях, особенно на объектах, где отсутствует подвесной потолок или требуется упрощенный монтаж.

Во время работы встроенный вентилятор обеспечивает циркуляцию воздуха через теплообменник с холодной или горячей водой. В результате воздух охлаждается или нагревается, после чего равномерно распределяется по помещению через систему воздухораспределения, создавая комфортный микроклимат.

Оборудование имеет компактную вертикальную конструкцию, которая занимает минимум полезного пространства и позволяет устанавливать устройство вдоль стен. Современный внешний вид гармонично вписывается в различные типы интерьеров. Съемные панели обеспечивают удобный доступ к основным компонентам для технического обслуживания и очистки.

Кроме того, вертикальный напольный фанкойл может быть адаптирован под требования конкретного проекта. Возможна настройка производительности по воздуху, количества рядов теплообменника, типа двигателя (AC/DC), варианта воздухораспределения, системы управления и габаритных размеров оборудования. Это делает устройство универсальным решением для современных систем отопления и кондиционирования воздуха.

Пример применения

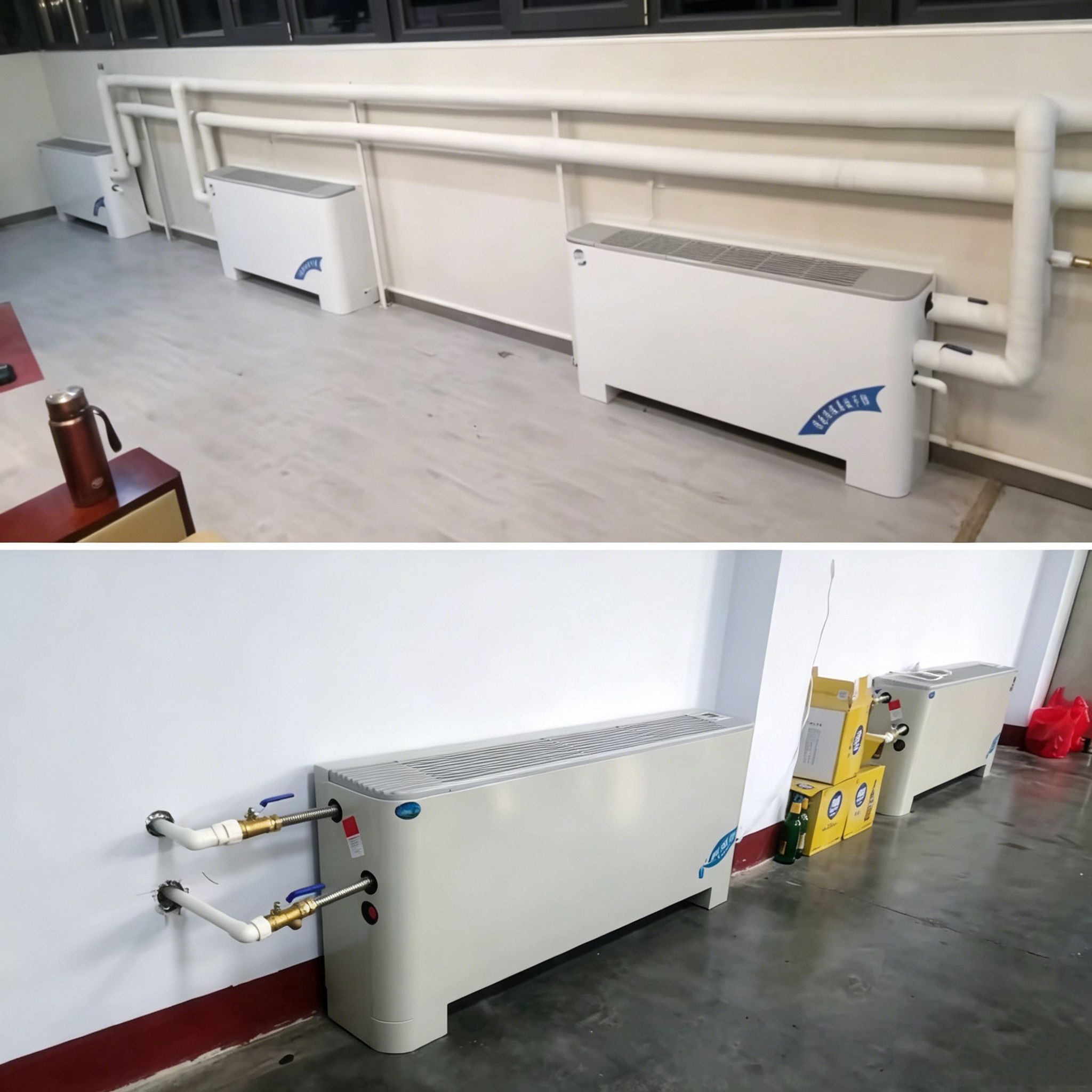

На фотографии показан реальный пример применения вертикальных напольных фанкойлов в конференц-залах и школьных классах. Оборудование установлено вдоль стены и гармонично вписывается в интерьер помещения, обеспечивая стабильное охлаждение и обогрев без существенного уменьшения полезной площади.

В рамках данного проекта были использованы фанкойлы соответствующей производительности, что позволило обеспечить равномерное распределение температуры и комфортную подачу воздуха. Низкий уровень шума и удобство обслуживания делают данное решение оптимальным для школ, учебных центров, офисных зданий и других общественных объектов.

Технические характеристики

При выборе вертикальный напольный фанкойл рекомендуется в первую очередь учитывать назначение помещения и интенсивность его использования. Для гостиничных холлов, офисных зон, торговых помещений и общественных пространств, где требуется быстрое реагирование на изменение температуры, целесообразно выбирать модели с высокой способностью циркуляции воздуха для ускоренного достижения комфортного микроклимата.

Также важно учитывать место установки и рациональное использование пространства. Поскольку оборудование монтируется открытым способом на полу, необходимо правильно определить расстояние до стен, окон и зон перемещения людей, чтобы обеспечить свободную циркуляцию воздуха и избежать нарушения воздушных потоков. При необходимости можно подобрать исполнение корпуса, соответствующее интерьерным решениям объекта.

Дополнительно следует учитывать требования к управлению системой и удобству эксплуатации. Для объектов с зональным регулированием температуры рекомендуется выбирать конфигурации с независимым управлением, позволяющие оптимизировать энергопотребление в различных зонах здания. Оборудование поддерживает индивидуальную настройку размеров корпуса, дизайна панелей и вариантов управления, что позволяет адаптировать его под различные коммерческие, административные и общественные объекты.

Модель			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10600	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8840	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5860	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Однофазный асинхронный двигатель
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с фронтальным изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовные фиолетовые медные трубы гофрированные алюминиевые ребра серии двойного фланцевого расширения
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Резьба Rc3/4 внутри конической трубы
Диаметр трубки для конденсата			Резьба Rc3/4 снаружи конической трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

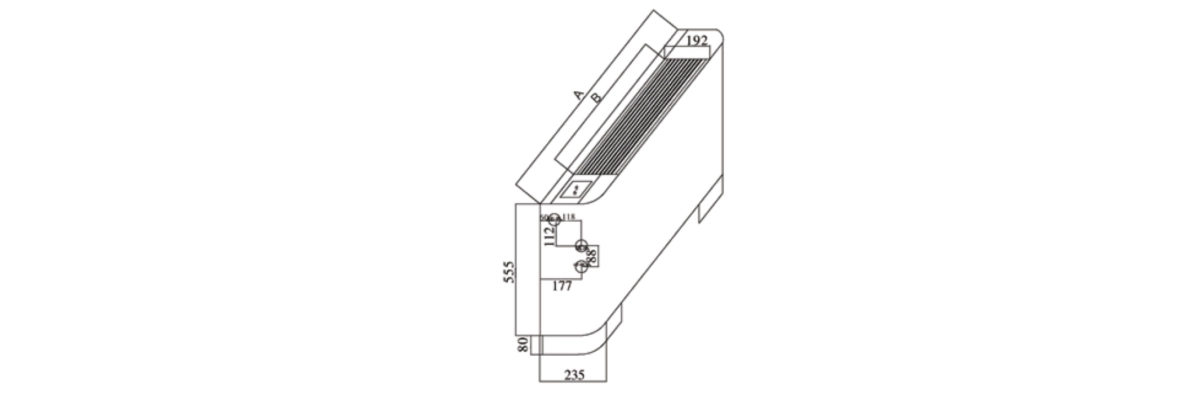

Габаритный чертёж

Модель	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
А	790	940	980	1100	1260	1490	1720	1920	2080
В	470	620	660	780	940	1170	1400	1600	1760

Упаковка и доставка

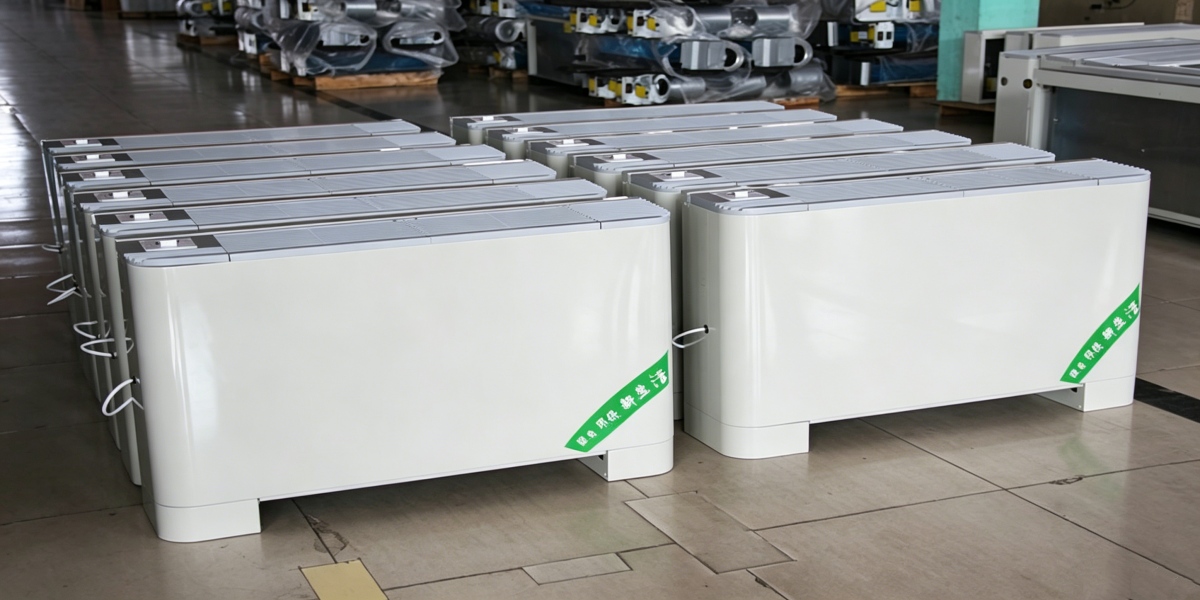

После прохождения заводского контроля вертикальный напольный фанкойл подготавливается к погрузке и отправке. Каждая установка проходит дополнительную проверку внешнего вида и упаковки. Особое внимание уделяется защите декоративных панелей, воздуховыпускной части и внутренних теплообменных элементов, что гарантирует сохранность оборудования при доставке.

Благодаря напольному исполнению оборудование отличается удобством монтажа и широкими возможностями применения в гостиницах, офисах, учебных заведениях и медицинских учреждениях. Поддерживаются различные размеры корпуса, производительность по воздуху и варианты управления в соответствии с требованиями конкретного проекта.

вертикальный напольный фанкойл

Часто задаваемые вопросы

1.Для каких объектов подходит вертикальный напольный фанкойл?

Вертикальный напольный фанкойл широко применяется в гостиницах, жилых комплексах, офисных зданиях, больницах, школах, торговых центрах и других объектах. Вертикальная конструкция позволяет устанавливать оборудование вдоль стены, экономя полезное пространство помещения. Устройство используется как конечный элемент водяных систем кондиционирования и отопления.

2.Какие основные преимущества имеет вертикальный напольный фанкойл?

Основными преимуществами являются компактность, простота установки, низкий уровень шума и быстрое изменение температуры в помещении. Благодаря эффективному теплообменнику и современному вентилятору оборудование обеспечивает комфортный микроклимат при минимальном уровне шума и удобном обслуживании.
