приточно вытяжные установки с рекуперацией тепла

Введение продукта

Приточно вытяжные установки с рекуперацией тепла предназначены для организации эффективного воздухообмена с одновременным энергосбережением и широко применяются в офисах, гостиницах, жилых комплексах, медицинских учреждениях, образовательных объектах и коммерческих зданиях. Оборудование является современным вентиляционным оборудованием для подачи свежего и удаления отработанного воздуха, обеспечивая комфортный микроклимат и высокое качество воздуха в помещении.

Корпус установки изготовлен из высококачественной оцинкованной стали, которая отличается высокой прочностью, устойчивостью к коррозии и длительным сроком службы. Внутри может быть установлен высокоэффективный теплообменный рекуперационный сердечник, позволяющий использовать тепловую энергию вытяжного воздуха для предварительной обработки приточного воздуха, что снижает энергозатраты на отопление и охлаждение помещений.

Конструкция установки оптимизирована для равномерного распределения воздушных потоков и стабильной работы при длительной эксплуатации. Малошумные вентиляторы обеспечивают комфортную работу оборудования, а возможность установки фильтров различных классов очистки позволяет эффективно очищать приточный воздух от пыли и механических примесей.

Оборудование выпускается с различной производительностью и поддерживает индивидуальную комплектацию, включая выбор эффективности рекуперации, производительности по воздуху, системы управления, конфигурации фильтрации и конструктивных размеров. Это делает приточно вытяжные установки с рекуперацией тепла эффективным решением для современных энергоэффективных систем вентиляции.

Рекомендации по выбору (только для справки)

1.Корпус и технология герметизации

Корпус рекомендуется выбирать из горячеоцинкованной стали с антикоррозионной пассивацией поверхности. Для прибрежных районов с высокой концентрацией соли в воздухе или регионов с повышенной влажностью предпочтительны панели увеличенной толщины с дополнительным антикоррозионным покрытием.

Листовые панели должны изготавливаться методом высокоточной гибки, а сварные соединения — полностью провариваться и тщательно шлифоваться, что обеспечивает высокую герметичность корпуса.

Все соединения корпуса должны оснащаться непрерывными уплотнительными лентами из износостойкого материала, предотвращающими утечки воздуха и снижение энергоэффективности.

Металлические усиленные защитные уголки защищают корпус от повреждений при транспортировке и монтаже, а также уменьшают риск деформации.

Внутренняя теплоизоляция корпуса предотвращает образование конденсата на наружной поверхности в условиях высокой влажности и защищает подвесной потолок и внутреннюю отделку помещения.

2.Конструкция воздушных каналов и патрубков

Следует убедиться, что внутри установки приточный и вытяжной каналы полностью разделены металлическими перегородками или независимыми камерами, исключающими смешивание воздушных потоков.

Фланцевые патрубки должны иметь стандартное разборное исполнение и комплектоваться уплотнительными прокладками для герметичного соединения с воздуховодами.

Внутри патрубков рекомендуется наличие шумопоглощающих вставок с негорючим звукопоглощающим материалом, эффективно снижающих аэродинамический шум.

Стандартные размеры фланцев обеспечивают совместимость с большинством вентиляционных систем и облегчают монтаж.

3.Подбор производительности и рекуператора в соответствии с климатом

Необходимый расход воздуха определяется с учётом площади помещения, высоты потолков и количества постоянно находящихся людей. Для объектов с высокой посещаемостью рекомендуется предусматривать дополнительный запас по воздухообмену.

Выбор типа теплообменника зависит от климатических условий:

• Регионы с высокой влажностью — энтальпийный (полный) рекуператор, обеспечивающий возврат тепла и влаги, снижая вероятность образования конденсата.

• Сухие регионы с большими перепадами температур — рекуператор чувствительного тепла, возвращающий только тепловую энергию и отличающийся более экономичной стоимостью.

При выборе рекомендуется запросить у поставщика официальный протокол испытаний с подтверждённой эффективностью рекуперации.

4.Выбор системы фильтрации

Для объектов, расположенных рядом с промышленными предприятиями, оживлёнными дорогами или строительными площадками, рекомендуется использовать многоступенчатую систему фильтрации с активированным углём для удаления пыли, выхлопных газов и летучих органических соединений (VOC).

Для районов с благоприятной экологической обстановкой достаточно стандартной двухступенчатой фильтрации, что позволяет снизить расходы на эксплуатацию.

Также желательно убедиться, что фильтры можно заменить без использования инструмента и что на корпусе предусмотрен отдельный сервисный люк.

5.Выбор двигателя с учётом режима эксплуатации

Для гостиниц, офисных зданий, больниц и торговых центров, работающих круглосуточно, рекомендуется выбирать модели с отдельными бесщёточными DC-двигателями для приточного и вытяжного вентиляторов. Они отличаются низким уровнем шума, высокой энергоэффективностью и длительным сроком службы.

Для магазинов и небольших офисов с периодическим режимом работы достаточно высокоэффективных AC-двигателей. Однако при круглосуточной эксплуатации более высокая первоначальная стоимость DC-двигателей обычно окупается за счёт снижения расходов на электроэнергию.

6.Система управления и дополнительные функции

Предпочтительно выбирать модели с внешним отдельным электрическим шкафом управления, полностью изолированным от воздушного канала. Такая конструкция облегчает техническое обслуживание и защищает электрические компоненты от воздействия влаги.

Для регионов с суровыми зимами рекомендуется установка встроенного модуля предварительного подогрева с защитой от замерзания, предотвращающего обледенение теплообменника.

Для регионов с мягким климатом оптимальным выбором являются модели с функцией автоматического байпаса, позволяющей в межсезонье подавать наружный воздух напрямую, минуя рекуператор, что повышает энергоэффективность.

Для коммерческих и крупных инженерных проектов рекомендуется заранее уточнить наличие коммуникационных интерфейсов для подключения оборудования к системе автоматизации здания (BMS).

Технические параметры

Отображение деталей

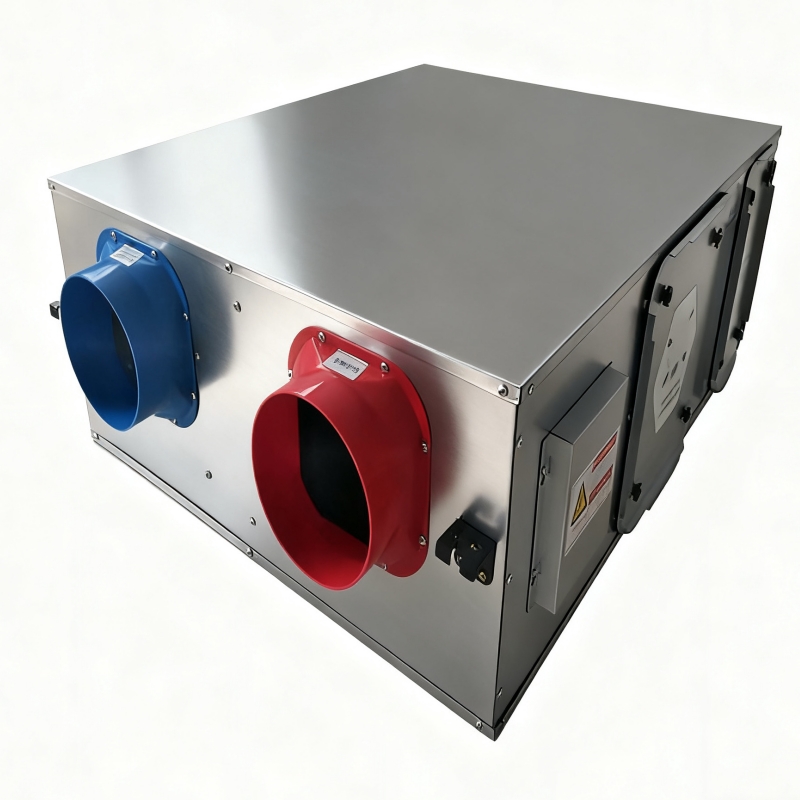

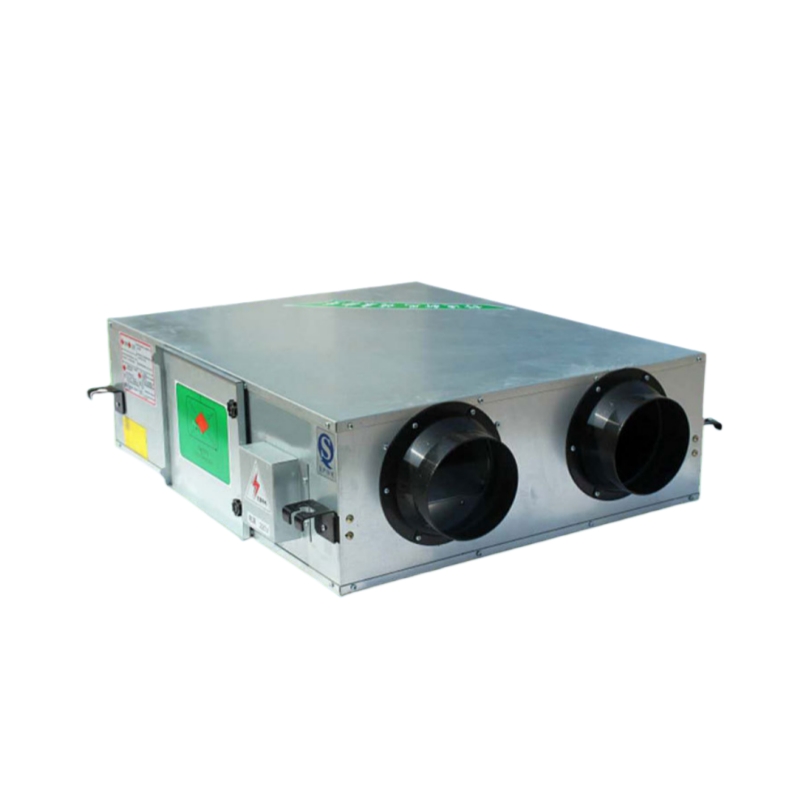

На изображениях с разных ракурсов подробно показаны конструктивные особенности двухпоточного приточно-вытяжного вентиляционного агрегата с рекуперацией тепла. Корпус изготовлен из оцинкованной стали, устойчивой к коррозии и механическим повреждениям, с ровной и прочной поверхностью. На боковой панели установлен внешний электрический блок управления с предупреждающей маркировкой, а внутренняя разводка выполнена аккуратно и безопасно.

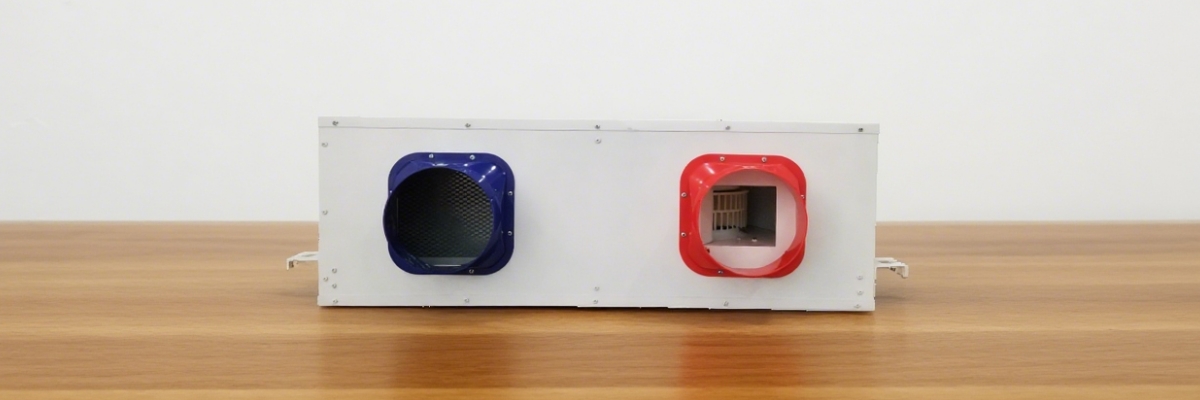

По углам корпуса расположены стандартные круглые патрубки для подключения воздуховодов. Красная и синяя маркировка позволяет легко различать каналы приточного и вытяжного воздуха. На верхней части корпуса размещена схема направления воздушных потоков, наглядно демонстрирующая процесс рекуперации тепла и циркуляции воздуха, что облегчает монтаж и подключение воздуховодов.

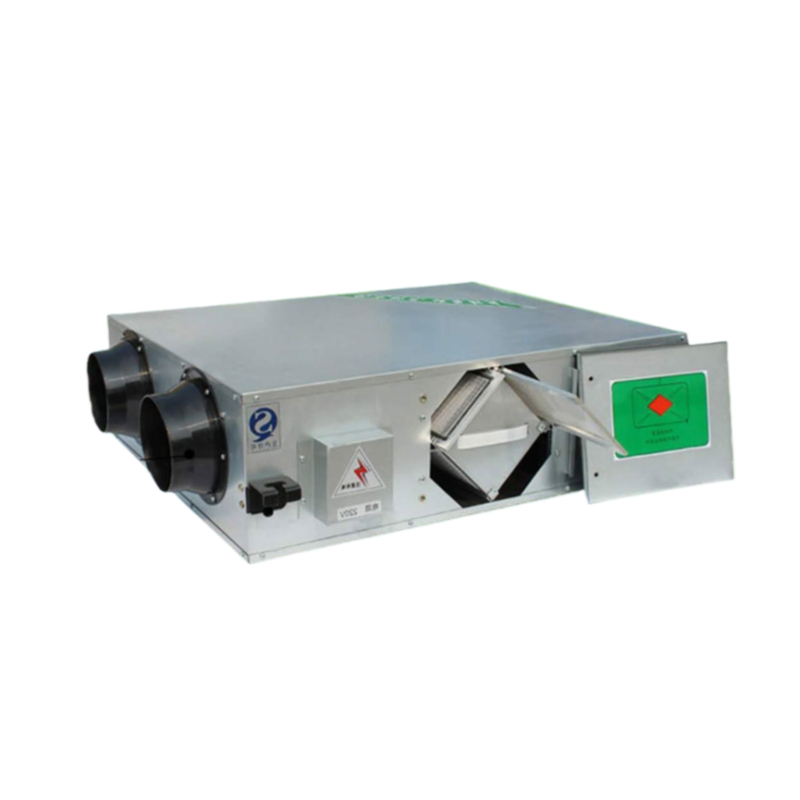

На боковой стороне предусмотрена сервисная дверца, позволяющая выполнять техническое обслуживание без демонтажа установки. После открытия сервисного люка обеспечивается прямой доступ к двухступенчатой системе фильтрации, включающей высокоэффективный складчатый фильтр и фильтр с активированным углём. Такая комбинация эффективно задерживает пыль, неприятные запахи и мелкодисперсные частицы, а выдвижная конструкция фильтров значительно упрощает их замену и регулярное обслуживание.

Установка отлично подходит для жилых помещений, небольших магазинов, офисов и других объектов с ограниченной высотой подвесного потолка. Внутри корпуса интегрированы два малошумных вентилятора и теплообменный рекуператор, которые обеспечивают непрерывный воздухообмен с одновременным возвратом тепловой энергии. Герметичный корпус из оцинкованной стали отличается высокой прочностью, минимальными утечками воздуха и длительным сроком службы, что делает оборудование оптимальным решением для различных коммерческих и бытовых систем вентиляции по всему миру.

FAQ

1. В условиях длительной герметичной эксплуатации в коммерческих подвесных потолках обычные приточные установки могут давать переток воздуха и смешивание запахов. Будет ли это у данной модели с оцинкованным корпусом и двухпоточной системой?
Нет. Установка выполнена с полностью герметичной раздельной двухканальной конструкцией, где приточный и вытяжной потоки полностью физически изолированы. Центральная перегородка выполнена как единый формованный элемент с герметичным разделением камер, что исключает перекрёстное смешивание воздуха и аэродинамические утечки. Это предотвращает возврат запахов из кухни, коридоров и общественных зон, обеспечивая подачу только чистого приточного воздуха. Подходит для длительной эксплуатации в офисах, магазинах и выставочных пространствах.

2. На рынке многие тонкие установки отличаются высоким уровнем шума. Какие преимущества по шумоизоляции у данной модели с оцинкованным корпусом?
Преимущества выраженные. Корпус выполнен из утолщённой оцинкованной стали с монолитной металлической конструкцией, обладающей высокой жёсткостью и устойчивостью к вибрациям, что предотвращает резонанс при работе на высоких оборотах. Основание вентилятора оснащено виброизоляционными элементами, а аэродинамически оптимизированные воздуховоды обеспечивают равномерный поток воздуха и снижение сопротивления.

В результате, при одинаковой производительности уровень шума ниже, чем у стандартных тонкостенных моделей, что делает оборудование более подходящим для офисов, торговых помещений и зон с повышенными требованиями к акустическому комфорту.
