Фанкойл FCU

Эффективная адаптация к отоплению и охлаждению помещений: высококачественные теплообменники обеспечивают высокую эффективность теплообмена и быстрое охлаждение/нагрев, обеспечивая комфортную работу.

Бесшумная работа: оптимизированная конструкция вентилятора и меры по снижению вибрации обеспечивают низкий уровень шума во время работы, создавая тихую и комфортную атмосферу в помещении.

Гибкость монтажа: горизонтальный, открытый или скрытый монтаж подходит для различных помещений.

Надежность и долговечность: для внешних и основных компонентов используются высококачественные материалы, что обеспечивает прочность конструкции, устойчивость к коррозии и длительный срок службы.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

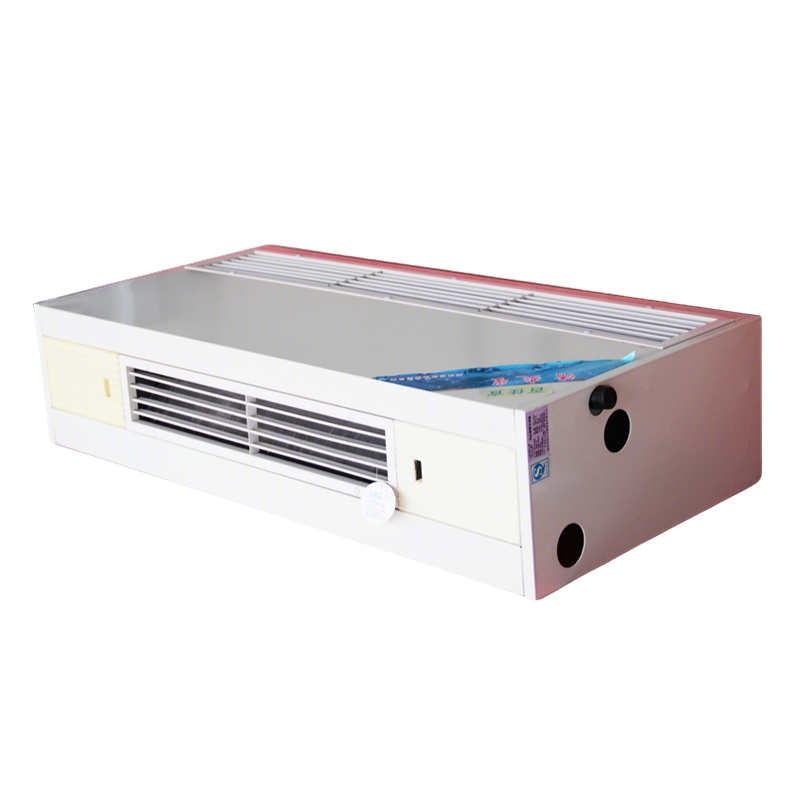

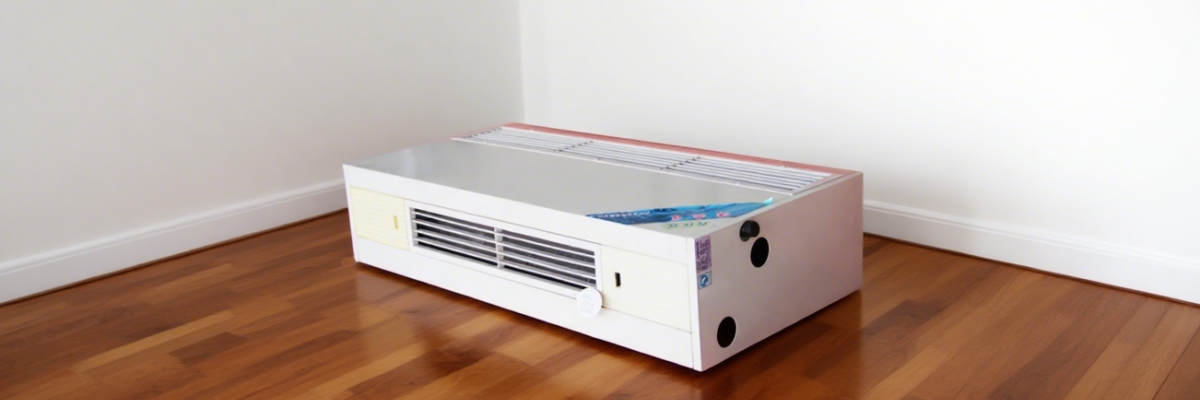

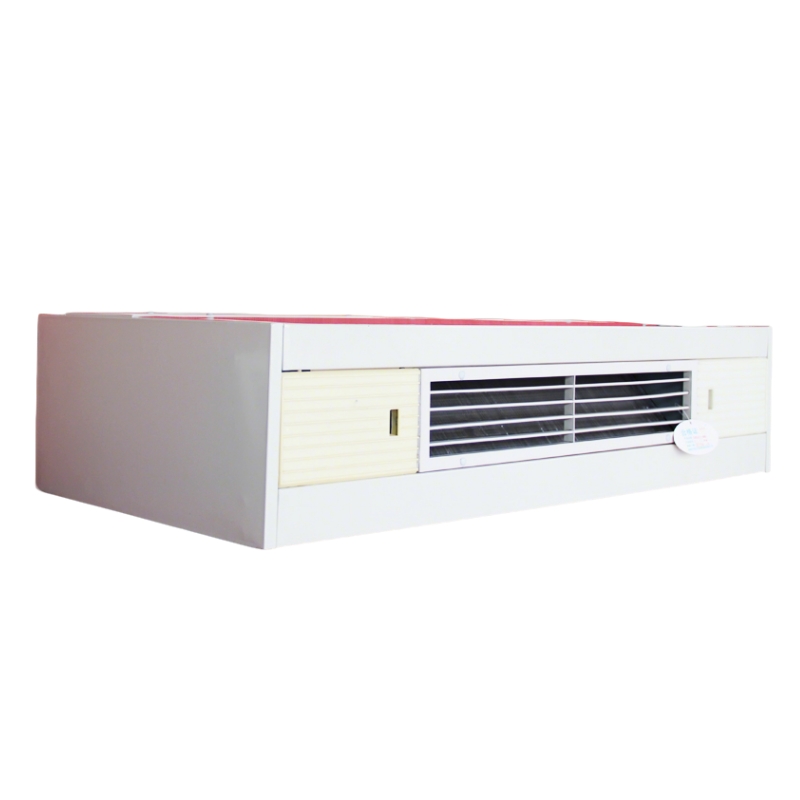

Горизонтальный накладной фанкойл (с нижней вытяжкой) – это доводчик кондиционирования воздуха, оптимизированный под конкретные требования к воздушному потоку, основанный на стандартном горизонтальном накладном блоке. Его основная конструкция и функции (использование охлажденной/горячей воды в качестве теплоносителя, теплообмен через охлаждающие/нагревательные змеевики для охлаждения, обогрева, базовой фильтрации и осушения) идентичны функциям обычных горизонтальных накладных блоков. Ключевое отличие заключается в модифицированном способе возврата воздуха: отверстие для возврата воздуха расположено в нижней части блока, а не в передней или боковой части, как обычно, создавая схему «нижней вытяжки». Такая конструкция оптимизирует циркуляцию воздуха в помещении и особенно подходит для помещений с особой планировкой или распределением источников тепла. Это специализированное решение для кондиционирования воздуха в помещениях без потолков.

Фанкойл FCU

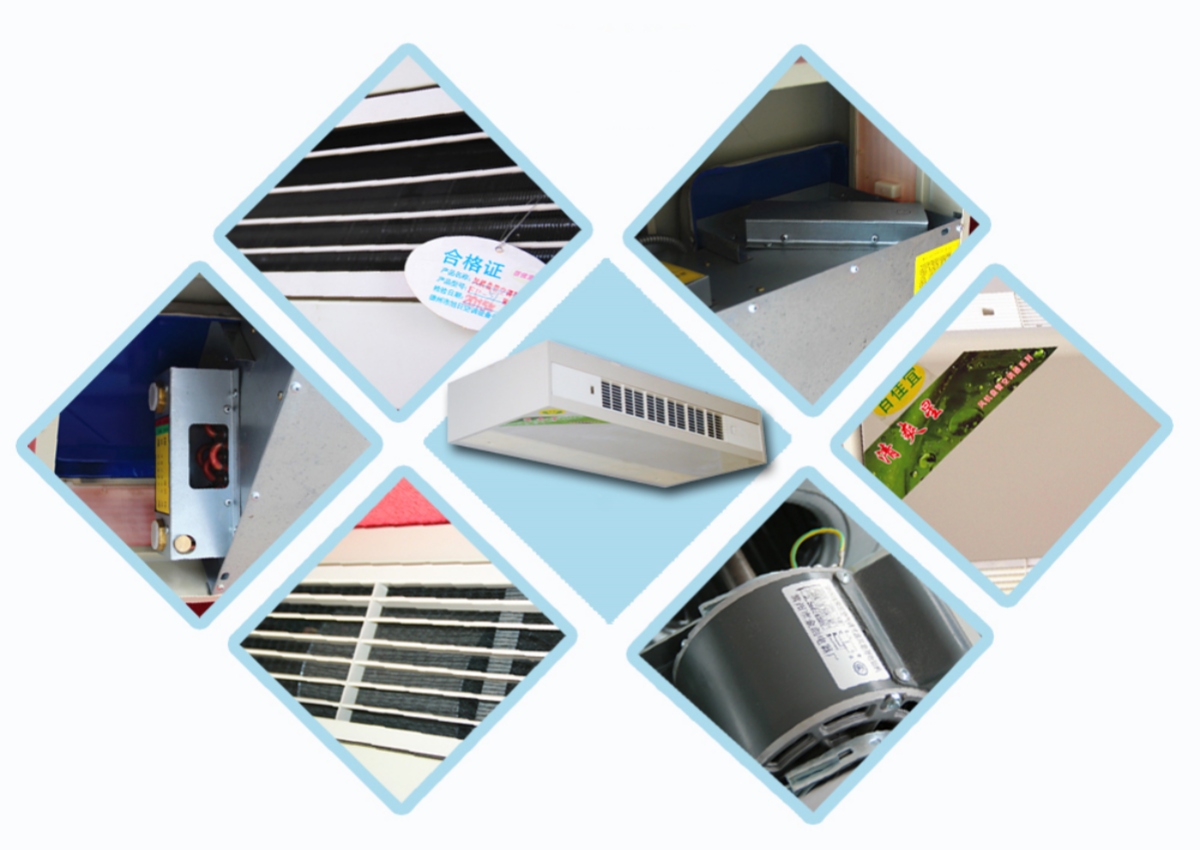

Отображение деталей

Технические характеристики

Характеристика			Модель
Характеристика			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
производительность устройства	Объем воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодная мощность (Вт)	Высокая скорость	1485	2180	2840	3750	4780	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Тепловая мощность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11280	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	12 Па	32	37	52	62	76	96	134	152	189	228
		30 Па	39	44	59	72	87	108	156	174	212	253
		50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума (дБ(A))	12 Па	36	37	39	41	43	45	46	48	50	52
		30 Па	38	40	42	44	46	47	48	50	52	54
		50 Па	40	42	44	46	47	49	50	52	54	56
Электрическая машина	Тип		Однофазные асинхронные двигатели Асинхронный двигатель с одним конденсатором
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с передним изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовная фиолетовая медная труба гофрированный алюминиевый плавник sereies двойной фланец расширение смеси
	Максимальное рабочее давление		16 МПа
	Диаметр входа/выхода трубы		Rc 3/4 резьба внутри конической трубы
Диаметр трубы с конденсатом			Rc 3/4 резьба снаружи конической трубы
Уменьшение водного давления (кПа)			18	20	28	26	30	34	35	40	40	47
Объем воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес (кг)	WA	Без воздушной камеры	12	13	15	16	18	20	27	32	35	37
	WA	С воздушной камерой	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертёж

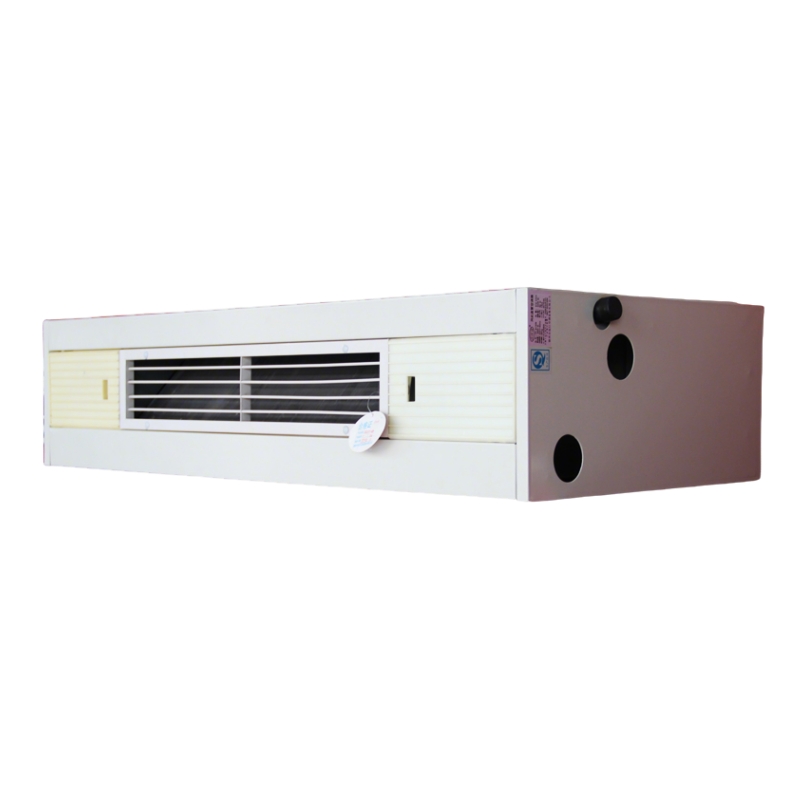

Горизонтальный фанкойл

Модель	FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
A (мм)	785	885	1035	1085	1235	1385	1635	1835	2035	2235
B (мм)	350	450	600	650	800	950	1200	1400	1600	1800

Упаковка и доставка

Фанкойл FCU

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. была основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные мощности предприятия занимают 28 000 м², штат насчитывает свыше 200 сотрудников. Компания располагает более чем 80 единицами современного производственного и сборочного оборудования и входит в число высокотехнологичных предприятий, специализирующихся на проектировании, производстве и сервисном обслуживании центральных систем кондиционирования воздуха и конечного климатического оборудования.

Ассортимент продукции Xuri охватывает широкий спектр климатической техники, включая фанкойлы (в том числе напольные), водяные и воздушные тепловые насосы, модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование успешно эксплуатируется в более чем 20 провинциях Китая и заслужило высокую репутацию за стабильность, энергоэффективность и надёжность.

Компания сертифицирована по международному стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri также является членом ведущих отраслевых HVAC-ассоциаций Китая. Руководствуясь принципом «Стремление к совершенству и выполнение обязательств», компания предлагает современные и надёжные климатические решения, уверенно укрепляя свои позиции на рынке систем кондиционирования воздуха.

Фанкойл FCU

FAQ

1. Что такое горизонтальный фанкойл с возвратом воздуха вниз? В чём его основное отличие от стандартной модели для настенного монтажа?

Ключевое отличие заключается в расположении воздухозаборных отверстий. У стандартных горизонтальных фанкойлов для настенного монтажа воздухозаборные отверстия обычно расположены спереди или сбоку, в то время как у фанкойлов с возвратом воздуха вниз — внизу. Это изменение создаёт более оптимизированный путь циркуляции воздуха снизу вверх, особенно для обработки воздуха у пола.

2. Где лучше всего подходят для установки фанкойлы с возвратом воздуха вниз?

Уделите особое внимание воздушному потоку у пола и конкретным местам установки. Например:

Под большими панорамными окнами/эркерами: непосредственно очищает холодный/горячий воздух, проникающий через окна.

В помещениях с тёплым полом: эффективно перерабатывает тепло пола, повышая эффективность отопления и комфорт.

Помещения с немного более высокими потолками или температурной стратификацией (например, верхние этажи мансард): Способствует циркуляции воздуха в нижних слоях воздуха, устраняя эффект «горячая голова — холодные ноги» или «холодные ноги — горячая голова». При установке над низкой мебелью (низкими шкафами, диванами): Не допускайте, чтобы мебель перекрывала обычные передние/боковые вентиляционные отверстия.

В местах, склонных к скоплению пыли у пола, или в местах с особыми требованиями к циркуляции воздуха.
