приточно вытяжная установка с рекуператором

Введение продукта

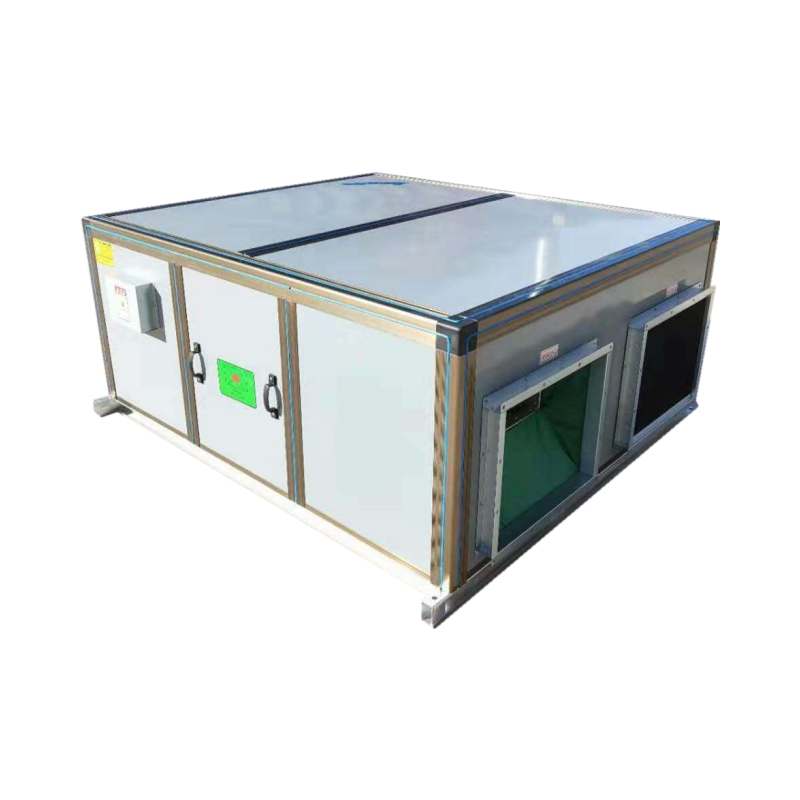

Приточно вытяжная установка с рекуператором представляет собой энергоэффективное оборудование для организации сбалансированной вентиляции с подачей свежего и удалением отработанного воздуха. Установка широко используется в офисных зданиях, гостиницах, медицинских учреждениях, учебных заведениях, торговых центрах, жилых комплексах и других объектах, где требуется постоянное обновление воздуха и снижение энергопотребления.

Корпус изготовлен из высококачественных сэндвич-панелей с полимерным покрытием (цветная сталь), которые обеспечивают хорошую теплоизоляцию, высокую жесткость конструкции и устойчивость к коррозии. Внутри может быть установлен высокоэффективный рекуператор, позволяющий передавать тепловую энергию вытяжного воздуха приточному потоку, уменьшая потери тепла зимой и снижая нагрузку на систему охлаждения летом.

Оптимизированная конструкция воздушных каналов обеспечивает стабильную и сбалансированную работу приточного и вытяжного потоков без их смешивания. По требованиям проекта установка может комплектоваться фильтрами различного класса очистки, что позволяет эффективно удалять пыль и другие механические загрязнения, поддерживая высокое качество воздуха в помещении.

Оборудование выпускается с различной производительностью, поддерживает потолочный монтаж и индивидуальную комплектацию, включая выбор типа рекуператора, класса фильтрации, направления воздушных потоков, размеров корпуса и системы управления. Это позволяет подобрать оптимальное решение для различных проектов вентиляции с рекуперацией тепла.

Отображение деталей

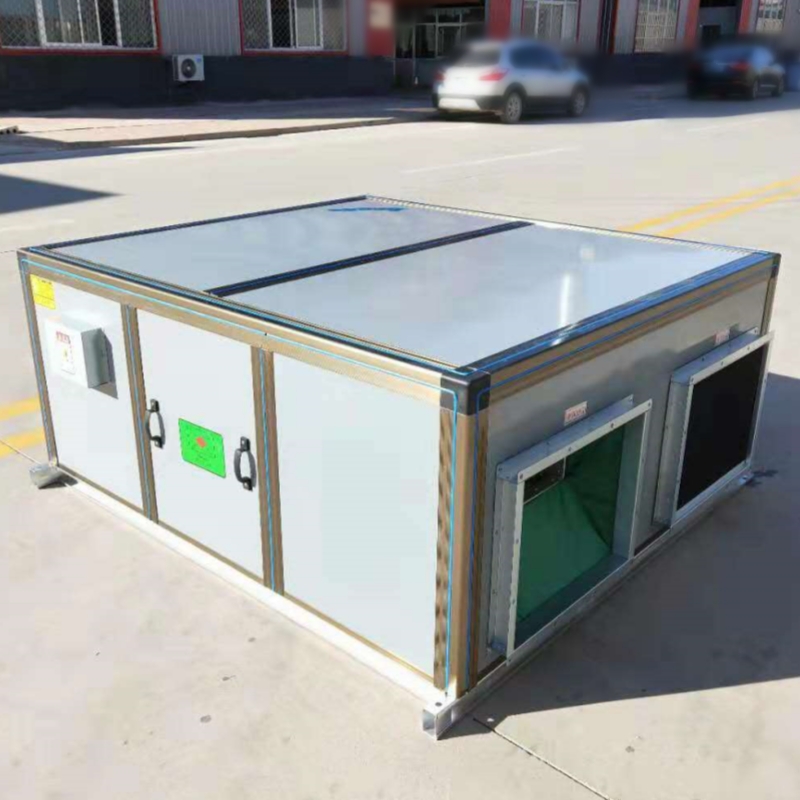

Корпус агрегата изготовлен из утеплённых сэндвич-панелей из оцинкованной стали, соединённых по модульной конструкции. Усиленные защитные уголки эффективно предотвращают механические повреждения, уменьшают утечки воздуха, снижают уровень шума при работе установки и исключают образование конденсата из-за перепада температур.

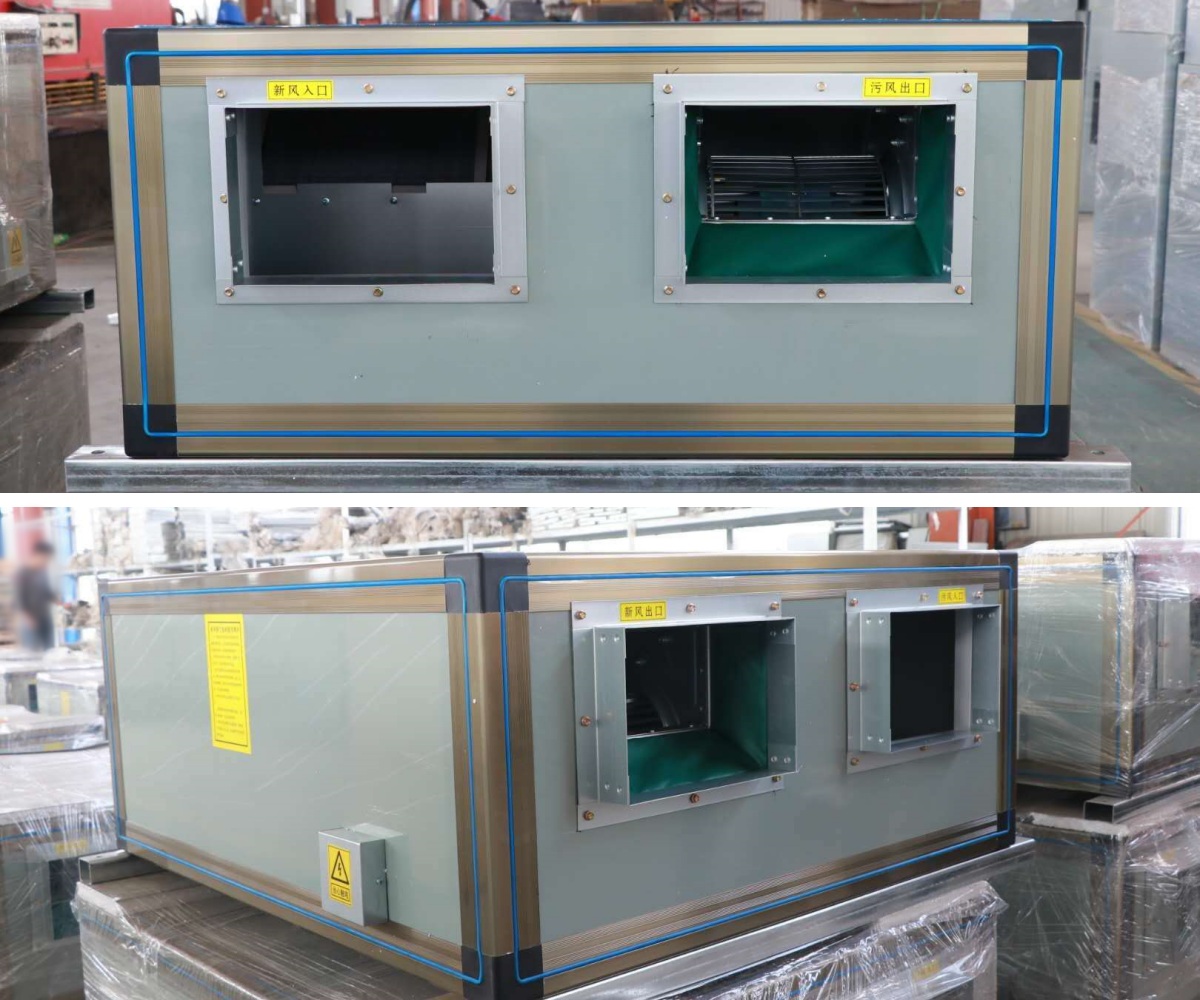

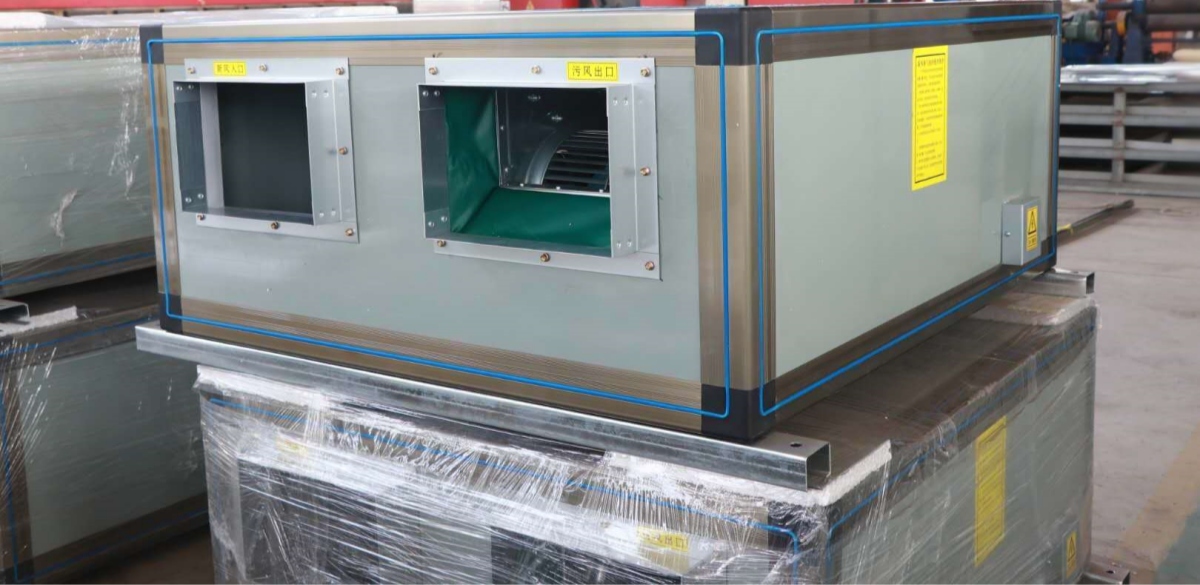

Установка оснащена двумя полностью независимыми воздушными каналами. С одной стороны расположены вход приточного воздуха и выход вытяжного воздуха, с другой — выход приточного воздуха и вход вытяжного воздуха. Приточный и вытяжной потоки полностью разделены, что исключает их смешивание и предотвращает вторичное загрязнение свежего воздуха. Все патрубки выполнены с разборными фланцевыми соединениями для удобного подключения воздуховодов. Внутри корпуса предусмотрен звукопоглощающий материал, эффективно снижающий шум воздушного потока.

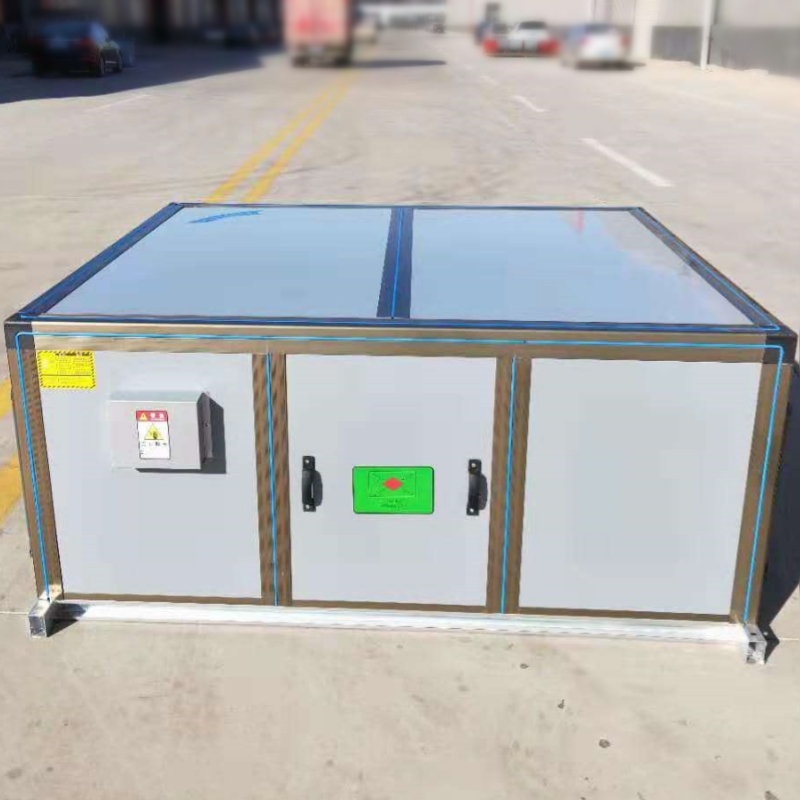

На боковой панели установлен отдельный электрический шкаф управления с предупреждающей маркировкой высокого напряжения. Электропроводка организована аккуратно и безопасно, а на корпусе размещены информационные наклейки с инструкциями по эксплуатации, что облегчает монтаж и техническое обслуживание. В нижней части предусмотрено усиленное основание для надёжного подвесного монтажа в офисных зданиях, торговых центрах, гостиницах и других коммерческих объектах.

Двухпоточный приточно-вытяжной вентиляционный агрегат выполнен по модульной схеме и объединяет в одном корпусе теплообменный рекуператор, систему фильтрации (опция) и два малошумных вентилятора. Одновременно обеспечивая приток свежего воздуха и удаление отработанного, установка сохраняет тепло и влагу удаляемого воздуха, снижая нагрузку на системы отопления и кондиционирования. Корпус из оцинкованных теплоизоляционных панелей отличается высокой коррозионной стойкостью, устойчивостью к деформации и долговечностью, что делает оборудование оптимальным решением для коммерческих вентиляционных проектов по всему миру.

Рекомендации по выбору (только для справки)

1.Выбирайте корпус с качественной теплоизоляцией и герметизацией

Предпочтительно выбирать корпус из утолщённых теплоизоляционных сэндвич-панелей из оцинкованной стали с непрерывными уплотнительными лентами по стыкам и усиленными защитными уголками. Тонкие панели без теплоизоляции склонны к образованию конденсата, а недостаточная герметичность приводит к утечкам воздуха и снижению эффективности рекуперации, особенно в регионах с высокой влажностью и большими перепадами температур.

2.Проверьте наличие полностью раздельных воздушных каналов

При выборе убедитесь, что приточный и вытяжной воздушные каналы полностью изолированы друг от друга, исключая смешивание воздушных потоков. Разъёмные фланцевые патрубки должны обеспечивать удобное подключение воздуховодов, а встроенный шумопоглощающий материал снижает уровень шума, что особенно важно для офисов, гостиниц и других помещений с повышенными требованиями к акустическому комфорту.

3.Подбирайте производительность и тип рекуператора в соответствии с объектом

Производительность установки определяется площадью помещения и количеством постоянно находящихся людей. Для объектов с высокой посещаемостью рекомендуется предусматривать запас по воздухообмену. В регионах с высокой влажностью лучше использовать энтальпийный (полный) рекуператор, а в сухом климате с большими перепадами температур — рекуператор чувствительного тепла. Также рекомендуется обращать внимание на эффективность рекуперации тепла.

4.Выбирайте систему фильтрации в зависимости от качества наружного воздуха

Для объектов, расположенных рядом с дорогами, промышленными предприятиями или в районах с высокой запылённостью, рекомендуется выбирать установки с многоступенчатой системой фильтрации. В районах с благоприятной экологией достаточно стандартной двухступенчатой фильтрации, что позволяет снизить расходы на обслуживание.

5.Проверьте систему управления и средства защиты

Предпочтение рекомендуется отдавать моделям с отдельным внешним электрическим шкафом управления, понятной маркировкой и удобным доступом для обслуживания. Для эксплуатации в холодном климате полезна функция предварительного подогрева с защитой от замерзания, а для регионов с мягким климатом — автоматический байпас, позволяющий экономить электроэнергию при использовании наружного воздуха.

6.Учитывайте условия подвесного монтажа

Перед установкой необходимо проверить несущую способность монтажного основания и соответствие размеров оборудования высоте подвесного потолка. Для крупногабаритных моделей требуется усиленное основание, а также достаточное пространство для обслуживания фильтров и рекуперационного теплообменника.

7.Подбирайте тип двигателя с учётом режима эксплуатации

Для торговых центров, гостиниц, офисных зданий и других объектов с круглосуточной работой рекомендуется выбирать модели с двумя бесщёточными DC-вентиляторами, отличающимися низким уровнем шума, экономичным энергопотреблением и длительным сроком службы. Для магазинов и объектов с непродолжительным режимом работы достаточно моделей со стандартными AC-двигателями.

8.Полезные рекомендации

Перед заказом необходимо проверить расположение приточных и вытяжных патрубков, чтобы они соответствовали трассировке воздуховодов на объекте и не требовали дополнительной переделки. Для прибрежных районов с высокой концентрацией соли в воздухе рекомендуется выбирать корпус с усиленным антикоррозионным покрытием. При закупке коммерческих установок в большом количестве желательно предусмотреть возможность централизованного управления и интеграции с системой автоматизации здания для удобного мониторинга и обслуживания.

Технические параметры

Упаковка и доставка

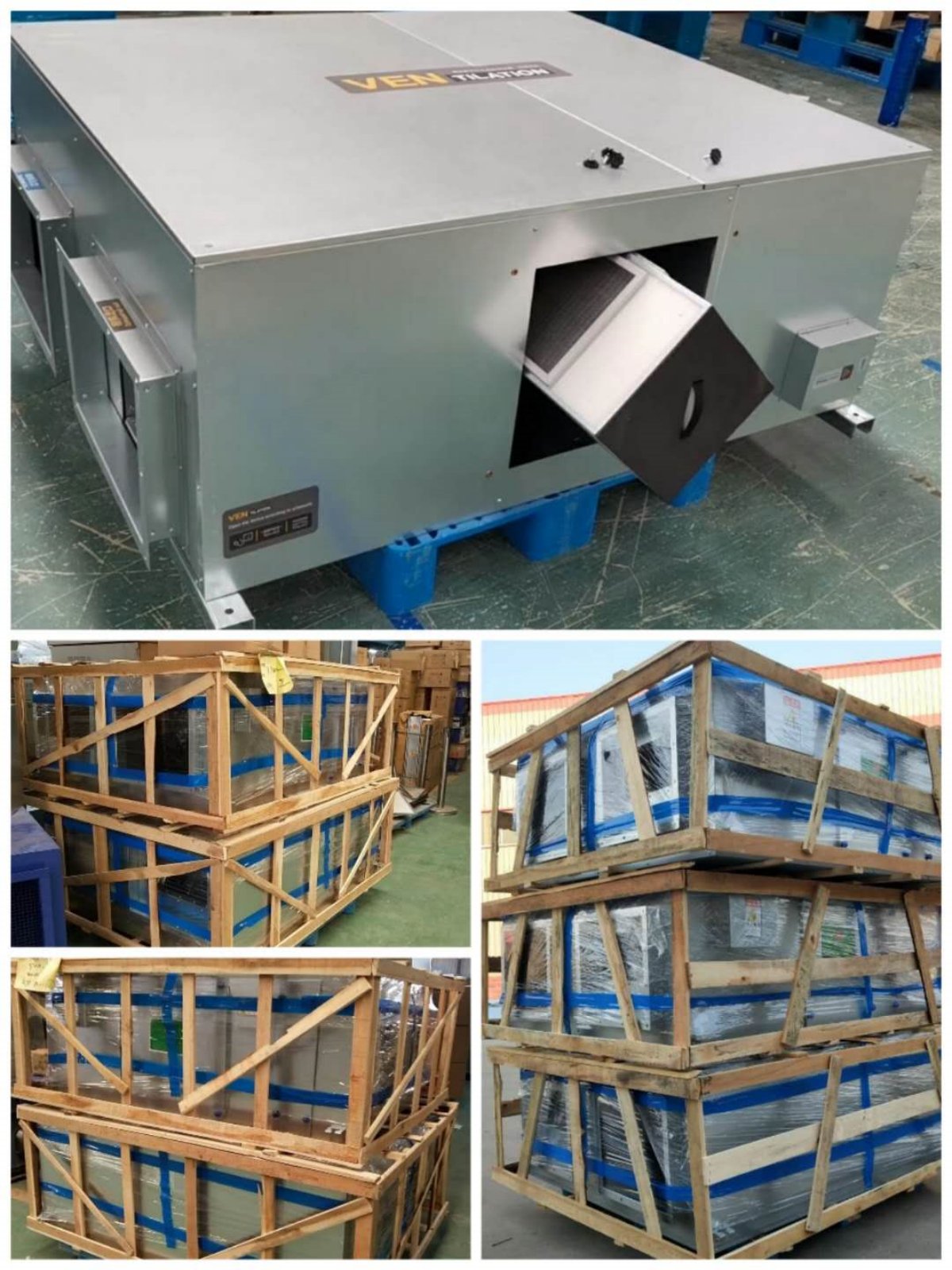

Перед отгрузкой двухпоточный приточно-вытяжной вентиляционный агрегат полностью оборачивается утолщённой водонепроницаемой стрейч-плёнкой, защищающей корпус и фланцевые патрубки от влаги, пыли и загрязнений. Углы корпуса и воздушные патрубки дополнительно оснащаются амортизирующими пенопластовыми накладками, предотвращающими царапины и механические повреждения при транспортировке.

Для крупногабаритных установок применяется полностью закрытая усиленная деревянная рама с диагональными распорками, обеспечивающая высокую прочность конструкции. Интегрированное усиленное основание позволяет безопасно штабелировать оборудование и облегчает погрузочно-разгрузочные работы. В деревянном каркасе предусмотрены смотровые окна для удобной проверки и инвентаризации груза на складе.

Упакованное оборудование может быть непосредственно установлено на транспортный поддон и надёжно зафиксировано упаковочными лентами. Такая упаковка подходит для автомобильных перевозок, сборных грузов и международных контейнерных морских перевозок. Многоуровневая система защиты эффективно предохраняет лакокрасочное покрытие корпуса, вентиляторы, рекуперационный теплообменник и электрические компоненты от повреждений. После доставки на объект оборудование не требует дополнительного восстановления и готово к подвесному монтажу сразу после распаковки.

FAQ

1.Зимой и летом в цехе большая разница температур. Будет ли на наружной поверхности корпуса из цветной стальной панели образовываться конденсат?
Нет. Корпус заполнен высокоплотным теплоизоляционным материалом, а утеплённые панели из окрашенной оцинкованной стали эффективно изолируют внутреннюю и наружную температуры, значительно уменьшая вероятность образования конденсата на поверхности. В нижней части установки предусмотрен цельный поддон для сбора конденсата, который обеспечивает централизованный отвод воды и предотвращает её попадание на подвесной потолок, оборудование и производственную зону.

2.Для крупного проекта требуется партия оборудования. Можно ли изготовить установку из цветной стальной панели по индивидуальным размерам и с нужной производительностью?
Да. Мы поддерживаем нестандартное изготовление под заказ. Габариты корпуса (длина, ширина и высота) могут быть изменены в соответствии с размерами монтажного пространства или перегородок из сэндвич-панелей. Производительность по воздуху, тип рекуперационного теплообменника, уровень фильтрации и встроенный электрический догреватель также подбираются индивидуально, что позволяет оптимально адаптировать оборудование для чистых производственных помещений, вентиляции цехов, складов и других коммерческих объектов.
