вертикальный фанкойл открытой установки

Гибкие условия установки:Вертикальная открытая установка не требует подвесных потолков и подходит для различных типов зданий, включая реконструируемые объекты.

Удобство обслуживания:Открытая конструкция обеспечивает легкий доступ к основным компонентам и упрощает техническое обслуживание.

Стабильная подача воздуха:Оптимизированная организация воздушных потоков способствует равномерному распределению воздуха в помещении.

Разнообразие вариантов управления:Возможность использования различных систем управления обеспечивает гибкость регулировки.

Надежная конструкция:Прочная и проверенная конструкция обеспечивает стабильную работу в течение длительного времени.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

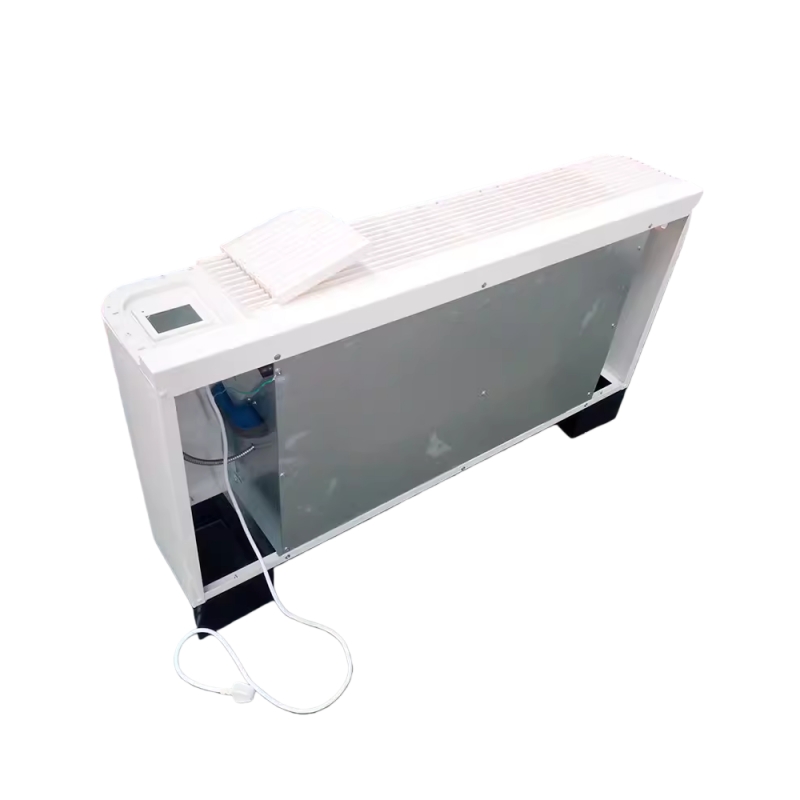

Вертикальный фанкойл открытой установки представляет собой оконечное климатическое оборудование, предназначенное для работы в системах кондиционирования с холодной и горячей водой. Устройство устанавливается на полу или у стены и не требует скрытого монтажа, что делает его удобным решением для реконструируемых зданий и помещений с ограниченным пространством для подвесных потолков.

Конструктивно вертикальный фанкойл включает корпус, вентилятор, электродвигатель, теплообменный змеевик, фильтр и блок управления. Воздух помещения циркулирует через теплообменник под действием вентилятора, обеспечивая охлаждение или нагрев. Открытая установка упрощает доступ к основным компонентам, что облегчает техническое обслуживание и контроль работы оборудования.

Вертикальные фанкойлы широко применяются в гостиницах, офисах, жилых помещениях, коммерческих объектах, а также в образовательных и медицинских зданиях. Направление подачи воздуха обычно организуется таким образом, чтобы обеспечить равномерное распределение и минимизировать прямое воздействие воздушного потока на людей. Это способствует созданию стабильного и комфортного микроклимата.

С точки зрения эксплуатации, вертикальный фанкойл может оснащаться различными вариантами управления, включая регуляторы скорости вентилятора и комнатные термостаты. При корректном подборе и установке оборудование демонстрирует надежную и длительную работу, сочетая комфорт и разумный уровень энергопотребления.

вертикальный фанкойл открытой установки

Технические характеристики

Модель			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10600	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8840	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5860	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Однофазный асинхронный двигатель
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с фронтальным изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовные фиолетовые медные трубы гофрированные алюминиевые ребра серии двойного фланцевого расширения
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Резьба Rc3/4 внутри конической трубы
Диаметр трубки для конденсата			Резьба Rc3/4 снаружи конической трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертёж

вертикальный фанкойл открытой установки

Модель	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
А	790	940	980	1100	1260	1490	1720	1920	2080
В	470	620	660	780	940	1170	1400	1600	1760

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. была основана в 1991 году и расположена в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади предприятия составляют 28 000 м², штат насчитывает более 200 сотрудников. Компания располагает свыше 80 единицами современного оборудования и входит в число высокотехнологичных производителей, специализирующихся на проектировании, производстве и техническом обслуживании центральных систем кондиционирования воздуха и конечного климатического оборудования.

Продуктовый ассортимент Xuri включает фанкойлы (в том числе напольного исполнения), водяные и воздушные тепловые насосы, модульные кондиционерные установки, тепловентиляторы, воздушные завесы, а также прессованные водяные баки. Оборудование широко используется в более чем 20 провинциях Китая и заслужило высокую оценку за качество и надёжность.

Компания сертифицирована по системе менеджмента качества ISO 9001 и имеет действующую лицензию на промышленное производство. Xuri является активным членом ведущих профессиональных ассоциаций HVAC-отрасли Китая. Придерживаясь принципа «Стремление к совершенству и выполнение обязательств», компания предлагает проверенные климатические решения и уверенно укрепляет свои позиции на рынке систем кондиционирования.

вертикальный фанкойл открытой установки

FAQ

1.Для каких объектов наиболее подходит вертикальный фанкойл открытой установки?
Вертикальные фанкойлы открытой установки широко применяются в гостиницах, офисах, жилых и коммерческих помещениях. Они особенно удобны для реконструкции зданий, так как не требуют скрытого монтажа и обеспечивают легкий доступ для эксплуатации.

2.Как правильно подобрать мощность вертикального фанкойла?
Подбор осуществляется с учетом площади помещения, тепловых нагрузок, расхода воздуха и параметров воды в системе.
