Напольный вертикальный фанкойл открытого монтажа: устройство, принцип работы, преимущества, монтаж и ответы на вопросы

В области систем отопления, вентиляции и кондиционирования (HVAC) с водяным контуром центрального кондиционирования фанкойлы являются наиболее распространённым оборудованием конечного распределения воздуха внутри помещений. Они выполняют ключевые функции по охлаждению, отоплению и поддержанию комфортного микроклимата в зданиях.

Современные фанкойлы представлены в различных исполнениях: скрытого потолочного монтажа, кассетного типа и напольного открытого монтажа. Среди них напольный фанкойл открытого монтажа разработан специально для решения типичных задач при реконструкции существующих зданий, модернизации систем кондиционирования в квартирах с готовой отделкой, объектах без подвесных потолков, а также при ремонте магазинов, гостиниц и других коммерческих помещений.

По сравнению со скрытыми потолочными фанкойлами, требующими устройства подвесного потолка, сложных монтажных работ и затрудняющими последующее техническое обслуживание, напольный фанкойл открытого монтажа устанавливается непосредственно у стены на уровне пола. Его монтаж не требует устройства подвесного потолка, штробления стен или скрытой прокладки трубопроводов, что позволяет избежать повреждения строительных конструкций, значительно сократить сроки установки и упростить дальнейшее сервисное обслуживание. При этом оборудование сохраняет все основные преимущества современных фанкойлов: высокую эффективность теплообмена, низкий уровень шума, комфортную эксплуатацию и экономичное энергопотребление.

Благодаря этим характеристикам данное оборудование является оптимальным решением как для новых жилых и коммерческих объектов, так и для проектов реконструкции и модернизации существующих зданий, сочетая высокую экономическую эффективность, практичность и надёжность.

В данной статье мы подробно рассмотрим напольный фанкойл открытого монтажа с различных точек зрения: дадим определение изделия, разберём принцип его работы и внутреннюю конструкцию, проанализируем основные технические преимущества, подходящие области применения, представим четыре реальных инженерных проекта, ознакомим со стандартной комплектацией оборудования, требованиями к монтажу и техническому обслуживанию, а также ответим на наиболее часто задаваемые вопросы. Материал поможет проектным организациям, подрядчикам, закупщикам, заказчикам и специалистам по дизайну интерьеров глубоко разобраться в особенностях данного оборудования, грамотно подобрать модель для конкретного объекта и разработать оптимальное инженерное решение.

1. Что такое напольный фанкойл открытого монтажа?

1.1 Определение оборудования

Напольный фанкойл открытого монтажа — это терминальное теплообменное оборудование для водяных систем центрального кондиционирования. Оно предназначено для работы исключительно совместно с источниками холодной и горячей воды, такими как чиллеры, воздушные тепловые насосы, геотермальные тепловые насосы, газовые или электрические котлы.

Принцип работы оборудования основан на принудительной циркуляции воздуха с помощью вентилятора. Воздух помещения проходит через внутренний медно-алюминиевый теплообменник, где происходит теплообмен с циркулирующей в трубопроводе холодной или горячей водой. В результате обеспечиваются охлаждение помещений летом, отопление зимой и поддержание комфортной температуры в течение всего года.

Название оборудования отражает его основные конструктивные особенности и позволяет чётко отличить его от других типов фанкойлов.

• Напольный (вертикальный) — агрегат имеет вертикальную конструкцию с компактным и узким корпусом. Он устанавливается вдоль стены или под оконным проёмом, эффективно используя вертикальное пространство помещения и не препятствуя свободному передвижению людей.

• Открытого монтажа — оборудование устанавливается без скрытого монтажа: отсутствует необходимость в подвесном потолке, штроблении стен или предварительной прокладке скрытых трубопроводов. Монтаж не нарушает существующую отделку помещения, что делает данную модель оптимальным решением для реконструкции и модернизации зданий.

• Фанкойл — устройство состоит из четырёх основных функциональных систем: вентиляционного узла, медно-алюминиевого теплообменника, системы отвода конденсата и системы управления. Являясь терминальным оборудованием водяной системы кондиционирования, фанкойл выполняет теплообмен между циркулирующей водой и воздухом помещения.

Основные отличия напольного фанкойла открытого монтажа от горизонтальных фанкойлов скрытого монтажа, кассетных потолочных фанкойлов и настенных фанкойлов скрытого монтажа заключаются в четырёх ключевых аспектах: способ установки, сложность монтажных работ, совместимость с готовой внутренней отделкой и удобство последующего технического обслуживания.

Именно поэтому данный тип оборудования считается специализированным решением для проектов реконструкции, модернизации существующих объектов и помещений без подвесных потолков. Благодаря своим конструктивным особенностям он эффективно решает задачи, которые невозможно реализовать с использованием других типов фанкойлов.

1.2 Принцип работы

Напольный фанкойл открытого монтажа не обладает собственной функцией охлаждения или отопления. Он является терминальным теплообменным устройством пассивного типа и полностью зависит от системы циркуляции воды центрального кондиционирования. В течение года оборудование работает в двух независимых режимах — охлаждения и отопления. Благодаря простой конструкции принцип работы отличается высокой надёжностью, стабильностью и минимальной вероятностью возникновения неисправностей.

Принцип работы в режиме охлаждения

В летний период холодильная установка центральной системы кондиционирования производит охлаждённую воду температурой около 7 °C, которая по трубопроводам непрерывно поступает в бесшовный медный теплообменник напольного фанкойла открытого монтажа.

Встроенный центробежный вентилятор создаёт принудительный поток воздуха, заставляя воздух помещения непрерывно проходить через гидрофильные алюминиевые ламели теплообменника. Тепло, содержащееся в воздухе, быстро передаётся охлаждённой воде внутри медных трубок, вследствие чего температура воздуха значительно снижается. Затем охлаждённый воздух равномерно распределяется по помещению через верхнюю или фронтальную воздухораспределительную решётку, обеспечивая быстрое и комфортное охлаждение.

Одновременно при контакте тёплого воздуха с холодной поверхностью теплообменника происходит естественная конденсация влаги. Водяной пар превращается в конденсат, который стекает по алюминиевым ламелям и медным трубкам в интегрированный дренажный поддон с уклоном, расположенный в нижней части корпуса. Далее конденсат отводится наружу через специальный дренажный трубопровод. Такая конструкция предотвращает застой воды, протечки, образование сырости и попадание влаги в помещение.

Принцип работы в режиме отопления

В зимний период система переключается на источник тепла. Воздушный тепловой насос, газовый котёл, геотермальный тепловой насос или другое оборудование подаёт горячую воду температурой 45–55 °C, которая циркулирует внутри медного теплообменника фанкойла.

Горячая вода нагревает медные трубки и алюминиевые ламели теплообменника. Центробежный вентилятор прогоняет холодный воздух помещения через нагретую поверхность теплообменника, где воздух поглощает тепловую энергию, превращаясь в тёплый воздушный поток. Затем нагретый воздух равномерно распределяется по помещению, обеспечивая быстрый и эффективный обогрев.

В режиме отопления разность температур не приводит к образованию конденсата, поэтому оборудование работает без образования влаги, отличается ещё более низким уровнем шума и высокой эксплуатационной стабильностью.

Каждый напольный фанкойл открытого монтажа может работать полностью автономно: оборудование поддерживает независимое включение и выключение, индивидуальную регулировку температуры и скорости вентилятора для каждого помещения. Это позволяет организовать эффективное зональное управление микроклиматом: помещения, которые временно не используются, могут быть полностью отключены, что значительно снижает энергопотребление по сравнению с традиционными централизованными системами кондиционирования, требующими одновременной работы оборудования во всём здании.

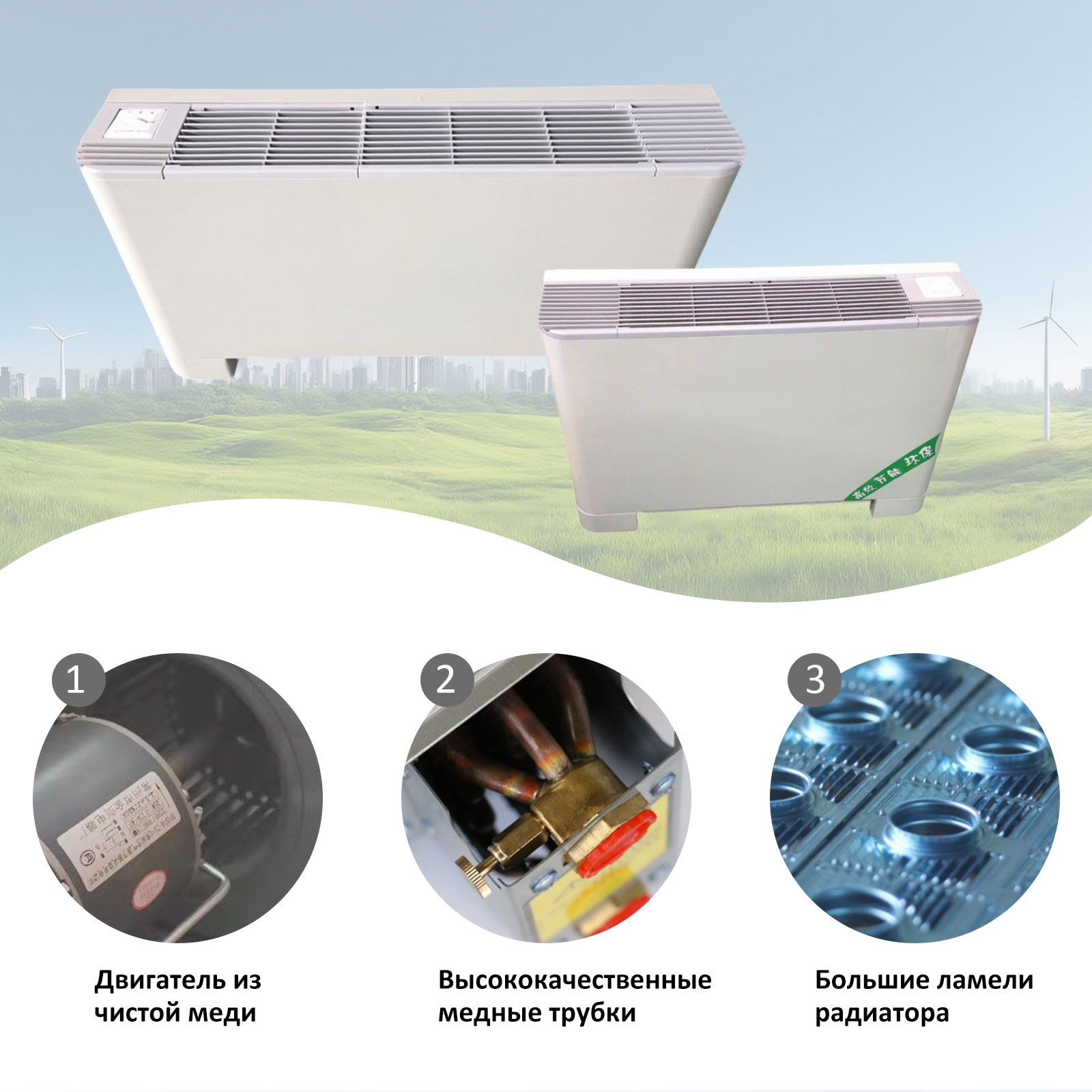

1.3 Подробный разбор основных узлов конструкции

Высокая надёжность, низкая вероятность отказов и высокая эффективность теплообмена напольного фанкойла открытого монтажа обеспечиваются слаженной работой шести основных узлов. Все комплектующие проходят строгий контроль качества на производстве и рассчитаны на длительную непрерывную эксплуатацию в режиме 24/7.

Основной теплообменный узел: бесшовный медно-алюминиевый теплообменник

В конструкции используется бесшовная медная труба диаметром 9,52 мм в сочетании с гидрофильными гофрированными алюминиевыми ламелями. Благодаря технологии гидравлического расширения труб обеспечивается плотное и равномерное соединение меди с алюминием без зазоров и ослабления контакта, что увеличивает эффективную площадь теплообмена примерно на 15 %, а общую эффективность теплообмена — более чем на 12 % по сравнению со стандартными конструкциями.

Каждый теплообменник проходит гидравлическое испытание под давлением 1,6 МПа, что гарантирует отсутствие микротрещин, протечек и дефектов пайки. Конструкция рассчитана на длительную эксплуатацию при высоких температурах и рабочих давлениях в различных условиях эксплуатации.

Узел подачи воздуха: малошумный вентиляторный модуль

Фанкойл оснащается многолопастным рабочим колесом из высокопрочного ABS-пластика, прошедшим динамическую балансировку. Такое решение обеспечивает устойчивость к старению материала, предотвращает деформацию и вибрации, а также значительно снижает уровень шума во время работы.

Оптимизированный спиральный воздушный канал с широким углом раскрытия уменьшает аэродинамическое сопротивление и турбулентность воздушного потока.

Стандартная комплектация включает высокоэффективный трёхскоростной двигатель переменного тока (AC). По запросу оборудование может комплектоваться энергосберегающим бесщёточным двигателем постоянного тока EC. Электродвигатель оснащён встроенной защитой от перегрева и перегрузки, автоматически отключаясь при превышении допустимой температуры или возникновении отклонений по напряжению, что предотвращает повреждение двигателя.

При работе на минимальной скорости уровень шума составляет всего 28 дБ, что соответствует уровню тишины в библиотеке.

Дренажная система: цельный поддон для сбора конденсата с уклоном

Поддон для сбора конденсата изготовлен методом цельной штамповки без сварных или клеевых соединений, что полностью исключает риск протечек.

Поверхность поддона имеет нормативный уклон не менее 3 ‰, обеспечивая естественный и непрерывный отвод конденсата без его застоя и обратного течения.

Такая конструкция эффективно предотвращает образование плесени, неприятных запахов, перелив воды и другие проблемы, характерные для обычных фанкойлов, особенно при эксплуатации в регионах с высокой влажностью и в сезон дождей.

Фильтрационный узел: съёмный моющийся воздушный фильтр

Фанкойл комплектуется съёмным воздушным фильтром из высокоплотной нейлоновой сетки, который легко извлекается, промывается водой и может использоваться многократно.

Фильтр эффективно задерживает пыль, волосы, волокна и мелкие взвешенные частицы, предотвращая загрязнение поверхности теплообменника и снижение его эффективности.

Регулярная очистка фильтра способствует поддержанию высокого качества подаваемого воздуха, уменьшает вероятность возникновения неисправностей и значительно увеличивает срок службы оборудования.

Система управления: интегрированный электронный терморегулятор

В корпус оборудования встроен электронный терморегулятор с цифровым дисплеем, обеспечивающий удобное управление всеми основными режимами работы.

Стандартные функции включают:

• регулировку трёх скоростей вентилятора;

• автоматическое переключение между режимами охлаждения, отопления и вентиляции;

• точное поддержание температуры с шагом 1 °C;

• программируемое включение и отключение по таймеру.

Данная система управления хорошо подходит для использования в гостиницах, офисных зданиях, коммерческих помещениях и других объектах с централизованным управлением инженерными системами.

Корпус оборудования: антикоррозионное защитное исполнение

Корпус изготовлен из высококачественной оцинкованной стали с порошковым полимерным покрытием, обеспечивающим высокую устойчивость к коррозии, механическим повреждениям, истиранию и выцветанию.

Конструкция рассчитана на длительную эксплуатацию во влажной, запылённой и другой сложной рабочей среде.

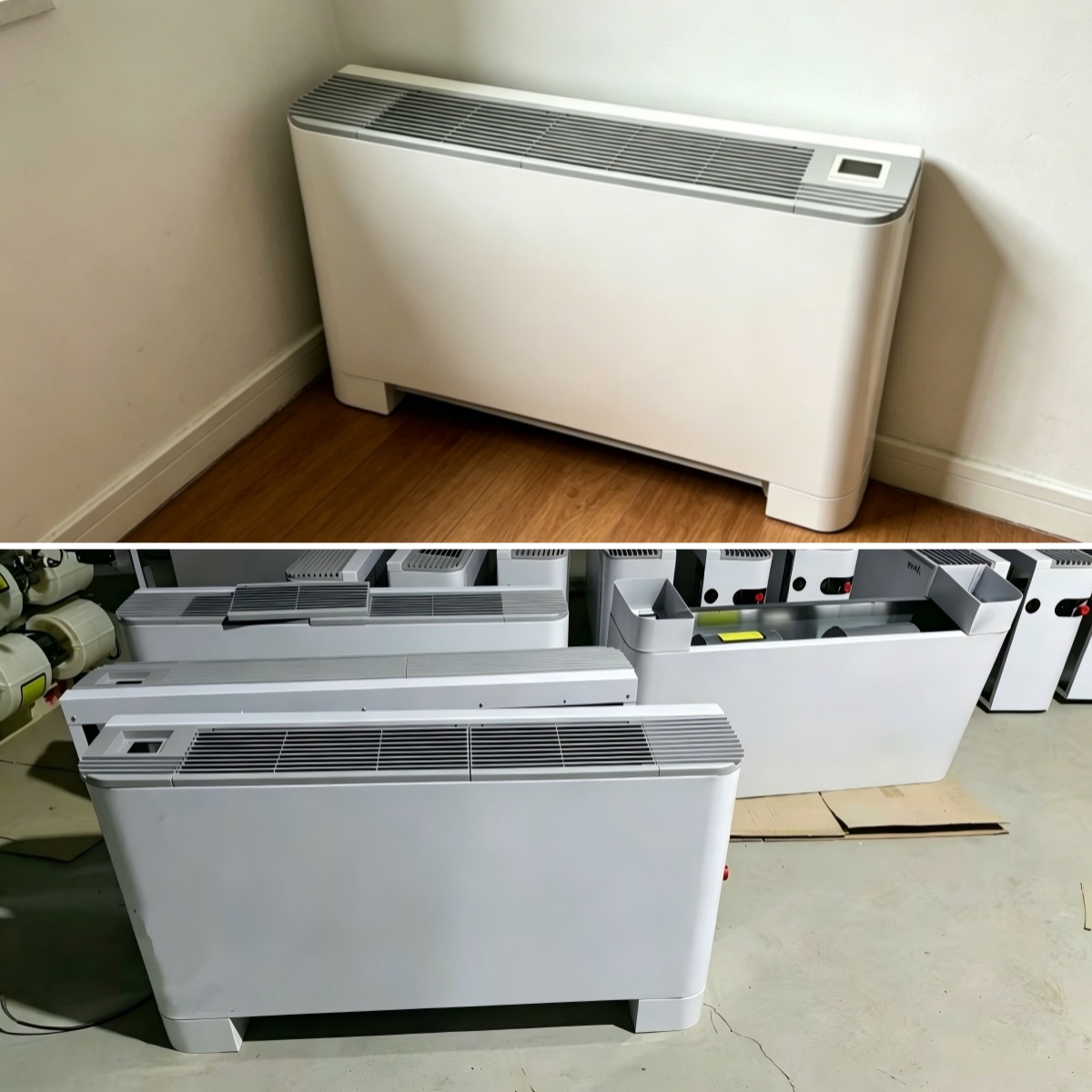

Благодаря тонкому корпусу и современному лаконичному дизайну напольный фанкойл открытого монтажа гармонично вписывается в интерьеры различных стилей — от современного минимализма до гостиничных, офисных и коммерческих помещений.

2. Шесть ключевых технических преимуществ

2.1 Монтаж без подвесного потолка — существенное снижение затрат при реконструкции объектов

Традиционные фанкойлы скрытого монтажа требуют установки в пространстве подвесного потолка, что предполагает монтаж каркаса, устройство потолочных конструкций, скрытую прокладку трубопроводов и последующую отделку. Такой способ монтажа увеличивает продолжительность работ, повышает затраты на строительство и зачастую приводит к повреждению существующей отделки помещения, сопровождаясь образованием значительного количества строительного мусора. Поэтому подобное решение практически не подходит для квартир с готовым ремонтом, реконструкции существующих зданий, действующих гостиниц, магазинов и других коммерческих объектов.

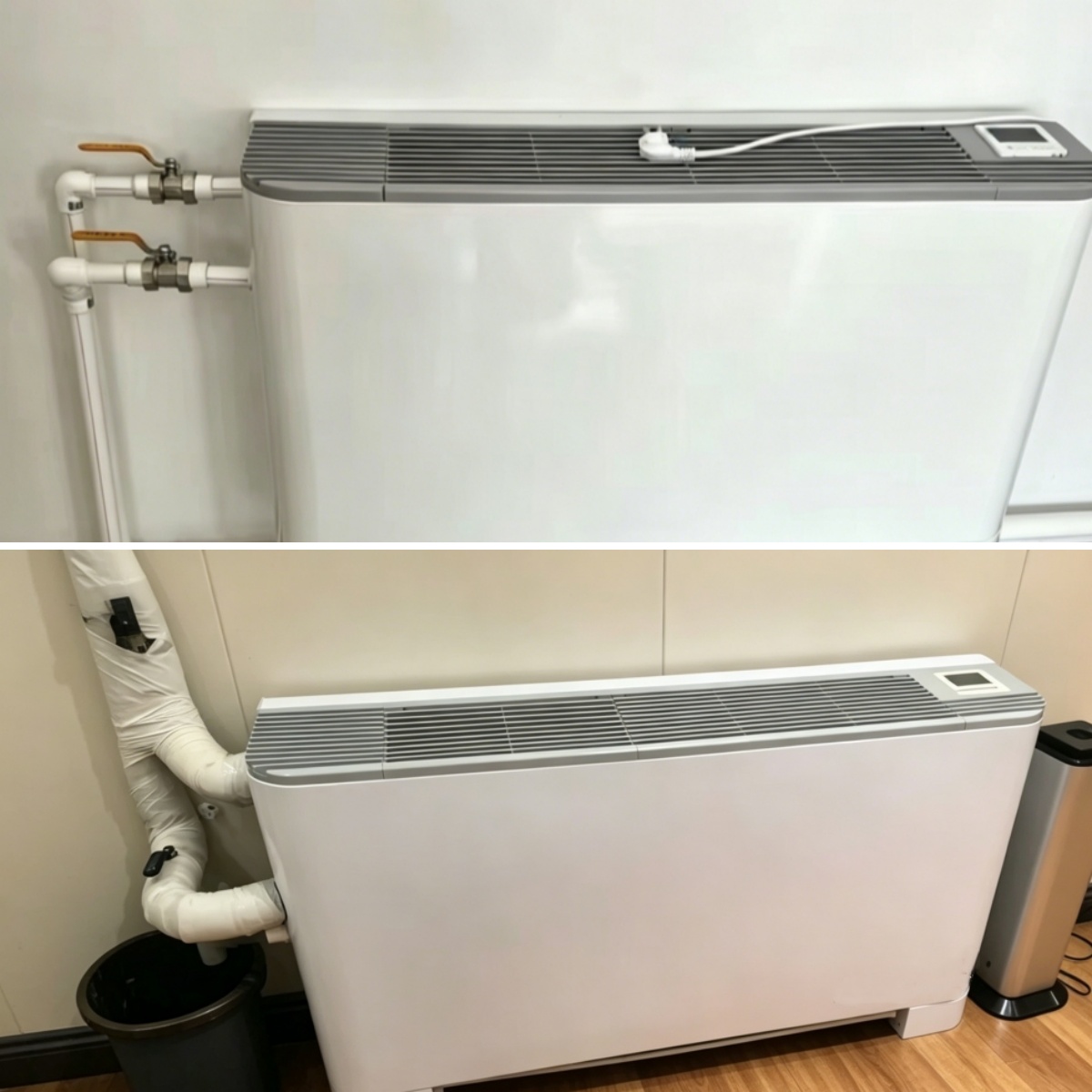

Напольный фанкойл открытого монтажа устанавливается непосредственно на полу вдоль стены и не требует устройства подвесного потолка, штробления стен, разрушения строительных конструкций или скрытой прокладки инженерных коммуникаций. Для монтажа достаточно установить оборудование на подготовленное основание и подключить трубопроводы подачи и обратной воды, а также дренажную систему отвода конденсата.

По сравнению с традиционными скрытыми фанкойлами сроки монтажа сокращаются примерно на 70 %, а совокупные затраты на монтажные работы могут снизиться более чем на 40 %. Именно поэтому данное оборудование считается одним из наиболее эффективных решений при модернизации существующих систем кондиционирования и установке центрального кондиционирования после завершения отделочных работ.

2.2 Простое техническое обслуживание и минимальные эксплуатационные расходы

У скрытых фанкойлов все основные узлы расположены внутри подвесного потолка. Для очистки фильтров, обслуживания воздуховодов, прочистки дренажной системы или ремонта оборудования зачастую требуется демонтаж потолочных панелей и элементов каркаса. Это значительно увеличивает стоимость обслуживания и усложняет выявление скрытых неисправностей, которые могут привести к протечкам, образованию плесени и появлению неприятных запахов.

У напольного фанкойла открытого монтажа все основные компоненты находятся в свободном доступе. Очистка фильтра выполняется за несколько секунд без разборки корпуса. Состояние дренажного поддона, трубопроводов, электродвигателя и соединений можно визуально контролировать в любое время, что позволяет своевременно обнаруживать возможные неисправности без проведения сложных ремонтных работ.

Для гостиниц, торговых центров, офисных зданий, домов престарелых и других объектов с непрерывной эксплуатацией это позволяет существенно сократить расходы на сервисное обслуживание, уменьшить время простоя оборудования и увеличить срок его службы.

2.3 Высокая эффективность теплообмена и равномерное поддержание температуры

Линейка оборудования включает модели различной производительности, позволяющие эффективно обслуживать помещения площадью от 10 м² до 80 м² — от гостиничных номеров и жилых комнат до конференц-залов, выставочных помещений и коммерческих объектов.

Оптимизированная конструкция медно-алюминиевого теплообменника в сочетании с аэродинамически эффективным воздушным трактом обеспечивает высокую скорость теплообмена и равномерное распределение воздушного потока. Благодаря этому помещение быстро достигает заданной температуры, а отклонение температуры в различных зонах помещения не превышает ±1,5 °C.

Широкоугольная направленная вверх подача воздуха обеспечивает интенсивную циркуляцию без образования локальных зон перегрева или переохлаждения, устраняя характерные недостатки обычных напольных кондиционеров, связанные с прямым потоком воздуха и значительными перепадами температуры.

2.4 Сверхтихая работа для помещений с повышенными требованиями к акустическому комфорту

Конструкция воздушного канала разработана с использованием методов аэродинамического моделирования, что позволило существенно уменьшить турбулентность воздушного потока, аэродинамический шум и вибрации.

Рабочее колесо проходит высокоточную динамическую балансировку, благодаря чему даже при высоких оборотах обеспечивается стабильная работа без вибраций и посторонних шумов.

На минимальной скорости уровень шума составляет всего 28 дБ(A), а при работе на средней и высокой скорости остаётся значительно ниже требований действующих стандартов HVAC и ниже уровня обычного человеческого разговора.

Такие характеристики делают оборудование оптимальным выбором для гостиничных номеров, больничных палат, учебных аудиторий, домов престарелых, офисов высокого класса, кабинетов и спален, где особенно важны тишина и комфорт.

2.5 Индивидуальное зональное управление и высокая энергоэффективность

Каждый напольный фанкойл открытого монтажа работает независимо от остальных устройств системы. Для каждого помещения можно отдельно включать и выключать оборудование, регулировать температуру и выбирать скорость вентилятора.

Такое решение позволяет отказаться от недостатков традиционных централизованных систем кондиционирования, где часто приходится обслуживать всё здание даже при использовании лишь отдельных помещений. Неиспользуемые комнаты могут быть полностью отключены, что значительно снижает расход энергии.

При оснащении оборудования бесщёточным EC-двигателем постоянного тока энергопотребление может быть снижено примерно на 30 % по сравнению со стандартными двигателями переменного тока. EC-двигатели отличаются плавным пуском, высокой энергоэффективностью и идеально подходят для непрерывной эксплуатации, соответствуя современным международным требованиям по энергосбережению и снижению выбросов углерода.

Для коммерческих объектов это позволяет существенно уменьшить эксплуатационные расходы на электроэнергию.

2.6 Широкие возможности индивидуального исполнения для международных проектов

Оборудование поддерживает изготовление по индивидуальным требованиям заказчика, включая изменение габаритных размеров, адаптацию конструкции и другие нестандартные решения.

Кроме того, возможно производство оборудования под различные международные стандарты электропитания, включая 220 В / 50 Гц, 110 В / 60 Гц и другие варианты, что позволяет успешно использовать оборудование в проектах по всему миру и удовлетворять требованиям различных национальных норм и технических спецификаций.

3.Проект: модернизация системы центрального кондиционирования в офисном здании

Предпосылки проекта

Объектом реконструкции стало многофункциональное офисное здание, эксплуатируемое уже несколько лет. Первоначально система центрального кондиционирования была оснащена фанкойлами скрытого потолочного монтажа. Со временем в процессе эксплуатации возник ряд типичных проблем:

• техническое обслуживание оборудования, расположенного в подвесном потолке, стало сложным и трудоёмким;

• возможные протечки было трудно обнаружить на ранней стадии;

• в отдельных кабинетах наблюдалось неравномерное распределение температуры;

• увеличилось энергопотребление системы кондиционирования;

• в офисных помещениях появился заметный уровень шума, отрицательно влияющий на комфорт сотрудников.

Поскольку офисное здание уже было полностью отделано и находилось в постоянной эксплуатации, повторная установка скрытых потолочных фанкойлов потребовала бы демонтажа значительной части подвесных потолков, сопровождалась бы большим объёмом строительных работ, образованием пыли и длительными сроками монтажа, что неизбежно нарушило бы нормальную работу компании.

Заказчик искал решение, которое позволило бы сохранить существующую отделку помещений, сократить сроки монтажа, упростить дальнейшее обслуживание оборудования и одновременно снизить энергопотребление системы.

Индивидуальное техническое решение

После анализа условий эксплуатации было принято решение использовать напольные фанкойлы открытого монтажа в качестве основного оборудования при реконструкции системы.

В зависимости от назначения помещений были подобраны различные модели оборудования:

• в зонах открытых офисов установлены модели со средней производительностью по воздуху, обеспечивающие равномерное распределение воздуха на больших площадях;

• для отдельных кабинетов и переговорных комнат были выбраны модели соответствующей холодопроизводительности в зависимости от площади помещения;

• каждый фанкойл получил независимое управление включением, температурой и скоростью вентилятора, что позволило отключать кондиционирование в неиспользуемых помещениях;

• в наиболее важных рабочих зонах были установлены низкошумные модификации для повышения акустического комфорта сотрудников.

Результаты после реализации проекта

После завершения реконструкции система кондиционирования продемонстрировала значительное улучшение эксплуатационных характеристик.

Минимальное влияние на работу офиса

Монтаж выполнялся без масштабного демонтажа подвесных потолков. Благодаря напольной установке оборудования вдоль стен строительные работы были сведены к минимуму, а деятельность офиса практически не прерывалась.

Более равномерное распределение температуры

Напольные фанкойлы открытого монтажа используют широкоугольную подачу воздуха с направлением потока вверх, что обеспечивает более равномерное охлаждение и отопление помещений, устраняя локальные зоны перегрева и переохлаждения.

Снижение уровня шума

Низкошумные модели работают стабильно и практически бесшумно. При минимальной скорости вентилятора уровень шума составляет всего 28 дБ(A), что не мешает проведению совещаний, телефонным переговорам и повседневной работе сотрудников.

Снижение энергопотребления

Благодаря независимому управлению каждым помещением кондиционирование можно отключать после окончания рабочего дня или в неиспользуемых кабинетах. В результате общее энергопотребление системы сократилось примерно на 28 % по сравнению с прежней системой со скрытыми потолочными фанкойлами.

Упрощение технического обслуживания

Очистка воздушных фильтров, проверка дренажного поддона, диагностика электродвигателя и контроль состояния трубопроводов выполняются без демонтажа подвесного потолка. Это позволило повысить эффективность технического обслуживания примерно на 50 % и значительно сократить эксплуатационные расходы.

Итоги проекта

Данный проект подтвердил, что напольные фанкойлы открытого монтажа являются эффективным решением не только для гостиниц, магазинов и других коммерческих объектов, но и для офисных зданий, переговорных комнат и помещений с открытой планировкой, где уже выполнена внутренняя отделка.

Такое оборудование сочетает низкий уровень шума, высокий уровень комфорта, энергоэффективность и простоту обслуживания, при этом позволяет модернизировать существующую систему центрального кондиционирования без масштабных строительных работ и без существенного влияния на ежедневную деятельность предприятия.
