напольный корпусный фанкойл для внутренней установки

1.Напольная конструкция открытого типа не требует подвесного потолка, обеспечивает быстрый монтаж и идеально подходит для реконструкции и готовых помещений.

2.Большой объем подачи воздуха обеспечивает быстрое охлаждение или обогрев помещения и создает комфортный микроклимат.

3.Цельный корпус с современным дизайном облегчает ежедневную очистку и техническое обслуживание оборудования.

4.Низкий уровень шума и энергоэффективная работа делают оборудование идеальным для гостиниц, офисов, школ и коммерческих объектов.

5.Прямые поставки от производителя с возможностью настройки расхода воздуха, цвета корпуса и системы управления под требования проекта.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Напольный корпусный фанкойл для внутренней установки является терминальным оборудованием системы центрального кондиционирования, широко применяемым в гостиницах, офисных зданиях, торговых центрах, больницах, школах, жилых комплексах и коммерческих объектах. Данный тип оборудования относится к категории фанкойлы и предназначен для установки внутри помещений без необходимости скрытого монтажа в подвесной потолок.

Оборудование оснащено высокоэффективным медно-алюминиевым теплообменником и малошумным центробежным вентилятором, что обеспечивает стабильное охлаждение и отопление помещений за счет циркуляции холодной или горячей воды. Такой фанкойл внутренней установки обеспечивает равномерное распределение воздуха и комфортный микроклимат в помещении.

Благодаря корпусной напольной конструкции воздушный поток формируется более равномерно, снижая эффект прямого обдува и повышая комфорт пользователей. Низкий уровень шума позволяет использовать оборудование в гостиничных номерах, офисах и медицинских учреждениях.

В зависимости от требований проекта напольный корпусный фанкойл может поставляться с различной производительностью по воздуху, холодопроизводительностью и габаритами корпуса. Доступны двухтрубные и четырехтрубные системы, а также двигатели AC или EC, что позволяет оптимизировать энергопотребление и управление системой.

Оборудование может быть интегрировано с чиллерами и системами центрального кондиционирования воздуха, обеспечивая централизованное управление климатом. Поддерживается индивидуальное изготовление по техническим требованиям проекта, включая размеры корпуса, схему подачи воздуха, систему управления и конструктивные особенности, что позволяет подобрать оптимальный коммерческий фанкойл для различных объектов.

Пример применения

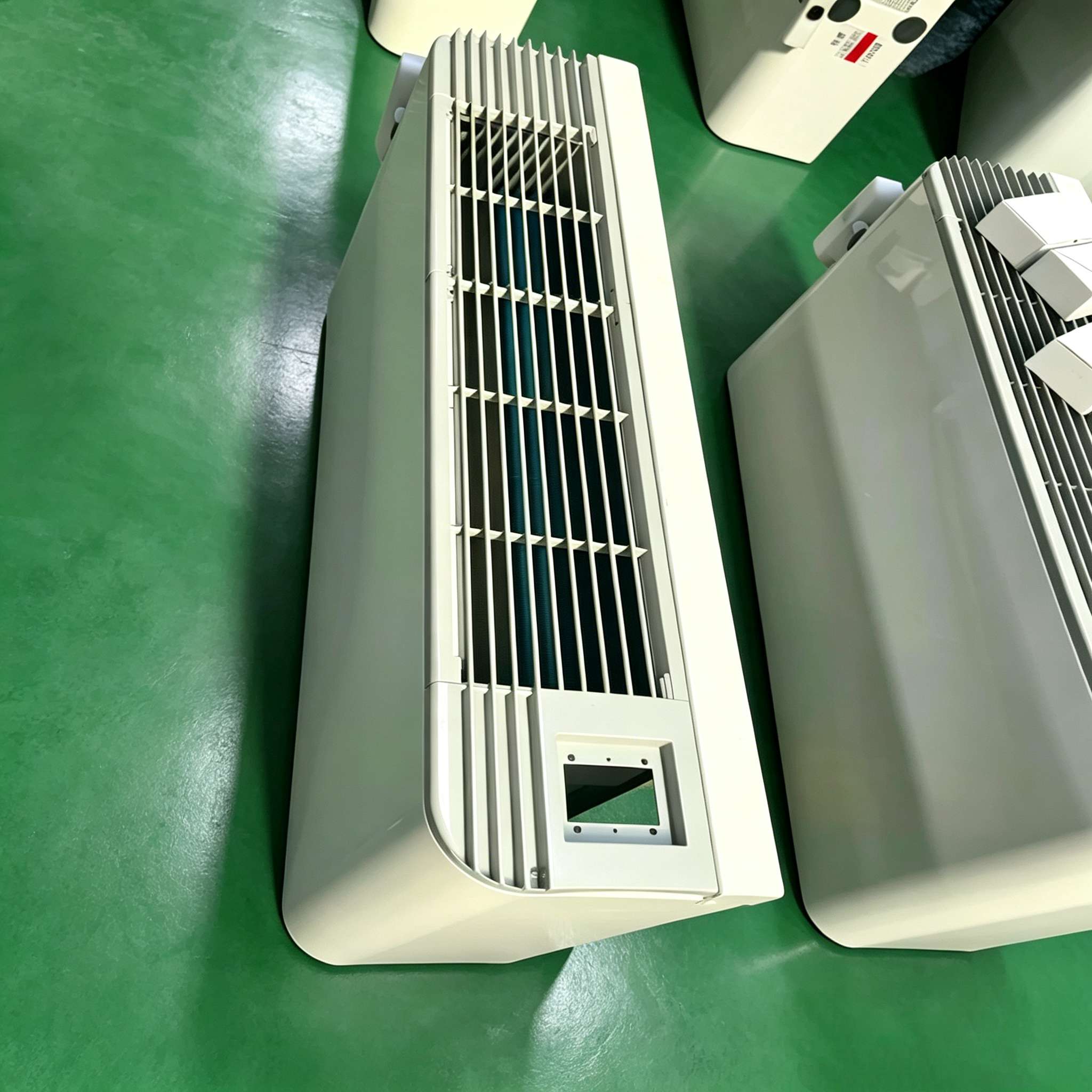

напольный корпусный фанкойл для внутренней установки выполнен в лаконичном белом корпусе с плавными современными линиями. Оборудование устанавливается непосредственно на пол и не требует скрытого монтажа в подвесной потолок, что обеспечивает быстрый и удобный монтаж.

В верхней части корпуса расположена широкая воздухораспределительная решётка, обеспечивающая равномерную и мягкую подачу воздуха. Сбоку предусмотрены патрубки для подключения холодной и горячей воды, а также ручные запорные клапаны для прямого подключения к системе водяного отопления и кондиционирования. В нижней части установлен компактный цифровой терморегулятор, позволяющий удобно регулировать температуру и скорость вентилятора.

Благодаря компактным размерам напольный корпусный фанкойл для внутренней установки занимает минимум полезного пространства и легко вписывается в существующий интерьер без необходимости проведения масштабных строительных работ. Оборудование широко применяется в гостиничных номерах, офисах, магазинах, жилых помещениях и проектах реконструкции.

Работая в составе системы водяного отопления и охлаждения, напольный корпусный фанкойл для внутренней установки обеспечивает эффективное отопление зимой и охлаждение летом, отличается низким уровнем шума, простотой обслуживания и является оптимальным решением для объектов, где отсутствует возможность установки подвесного потолка.

Технические характеристики

При выборе напольный корпусный фанкойл для внутренней установки прежде всего необходимо определить требуемую холодо- и теплопроизводительность в соответствии с площадью помещения. Для помещений с большим количеством остекления, интенсивным солнечным освещением или недостаточной теплоизоляцией рекомендуется выбирать модели большей мощности.

Модель			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10600	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8840	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5860	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Однофазный асинхронный двигатель
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с фронтальным изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовные фиолетовые медные трубы гофрированные алюминиевые ребра серии двойного фланцевого расширения
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Резьба Rc3/4 внутри конической трубы
Диаметр трубки для конденсата			Резьба Rc3/4 снаружи конической трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертёж

Модель	FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
А	810	890	1010	1080	1210	1370	1610	1810	2010	2210
В	380	460	580	650	780	940	1180	1380	1580	1780

Упаковка и доставка

Напольный корпусный фанкойл для внутренней установки проходит комплексную защитную упаковку перед отправкой. Стандартные модели упаковываются в прочные утолщённые картонные коробки и аккуратно размещаются на паллетах, что облегчает складское хранение, погрузку и транспортировку.

Для удлинённых моделей применяется усиленная упаковка с использованием деревянных поддонов, а внешняя поверхность дополнительно защищается влагостойкой плёнкой, предотвращающей попадание влаги и пыли во время перевозки.

На упаковку наносятся предупреждающие маркировки «Беречь от влаги» и «Осторожно, хрупкий груз». Упаковка подходит как для внутренних автомобильных перевозок, так и для международных морских контейнерных перевозок.

Комплексная система амортизирующей защиты эффективно предотвращает появление царапин, ударных повреждений и других дефектов при транспортировке. После доставки напольный корпусный фанкойл для внутренней установки сохраняет безупречный внешний вид и полностью готов к монтажу непосредственно на объекте.

напольный корпусный фанкойл для внутренней установки

Часто задаваемые вопросы

1.Занимает ли вертикальный напольный фанкойл много места в небольшом магазине или офисе?

Нет, занимает минимум пространства. Устройство имеет тонкий вертикальный корпус и устанавливается вплотную к стене, используя лишь небольшую часть вертикальной зоны вдоль стены. Оно не перекрывает проходы и не мешает размещению витрин или мебели, поэтому подходит для небольших магазинов, офисов и жилых помещений.

2.Шумный ли он? Подходит ли для спальни или гостевого дома без нарушения сна?

Низкий уровень шума. Устройство оснащено малошумным центробежным вентилятором с несколькими скоростями, при работе на низкой скорости шум минимален. Вертикальная конструкция воздушного канала снижает сопротивление потоку и исключает вибрации и посторонние звуки, поэтому подходит для ночного использования в спальнях и гостиничных номерах без нарушения сна.
