Проект 1 | Решение по системе центрального кондиционирования офисного здания с использованием кассетных фанкойлов
При проектировании современных систем отопления, вентиляции и кондиционирования воздуха (HVAC) для офисных зданий необходимо одновременно обеспечить равномерное распределение температуры в помещениях большой площади, быстрое охлаждение и обогрев, высокий уровень теплового комфорта для сотрудников, а также соответствие архитектурным требованиям, удобство технического обслуживания и высокую энергоэффективность.
По сравнению с традиционными горизонтальными скрытоустанавливаемыми фанкойлами, требующими протяжённых воздуховодов, подверженных потерям воздуха и неравномерному распределению температуры, а также со сплит-системами, которые нарушают эстетику потолка и интерьера, кассетные фанкойлы с четырехсторонней подачей воздуха обладают рядом существенных преимуществ.
Благодаря равномерному распределению воздушного потока на 360°, монтажу заподлицо с подвесным потолком, встроенному сервисному доступу для обслуживания и отличной адаптации к просторным помещениям открытой планировки, кассетные фанкойлы стали одним из наиболее востребованных решений для систем центрального кондиционирования современных офисных зданий.
1. Обзор проекта
Данный проект реализован в офисном здании класса А, расположенном в деловом центре города. Общая площадь офисных помещений составляет около 1800 м², высота этажа — 3,2 м. Во всех помещениях выполнен стандартный подвесной потолок из гипсокартонных плит на металлическом каркасе.
Функциональное зонирование объекта включает:
офисы открытого типа;
отдельные кабинеты руководителей;
многофункциональные конференц-залы;
зону ресепшен;
комнаты отдыха и кухни для персонала;
другие вспомогательные помещения.
Изначально здание было оснащено устаревшими сплит-системами, которые в процессе эксплуатации выявили ряд существенных недостатков, среди которых:
прямое воздействие холодного воздуха на сотрудников;
значительные перепады температуры между различными зонами;
неравномерное распределение охлаждения и обогрева;
большое количество открытых инженерных коммуникаций под потолком;
повышенный уровень шума;
высокое энергопотребление;
несоответствие внешнего вида современному интерьеру офисного здания класса А.
В связи с этим было принято решение о полной модернизации системы центрального кондиционирования воздуха.
Учитывая высоту помещений, конструкцию подвесного потолка, высокую плотность размещения сотрудников и продолжительный ежедневный режим эксплуатации офиса, в проекте была выбрана водяная система кондиционирования с четырехпоточными кассетными фанкойлами, работающими совместно с коммерческим чиллером. Такое решение обеспечивает равномерное поддержание комфортной температуры во всех помещениях, тихую работу оборудования, независимое регулирование температуры по отдельным зонам, а также гармоничную интеграцию системы кондиционирования в современный интерьер офисного пространства.
2. Основные проблемы проекта и требования к новой системе
2.1 Основные недостатки существующей системы
После обследования объекта были выявлены следующие ключевые проблемы существующей системы кондиционирования.
Недостаточная интеграция с интерьером. Внутренние блоки настенных и напольных сплит-систем были установлены открытым способом, что нарушало целостность подвесного потолка и не соответствовало современному дизайну офисного здания класса А, снижая общий уровень делового пространства.
Недостаточный уровень комфорта. Сплит-системы создавали направленный поток холодного воздуха, который вызывал дискомфорт у сотрудников при длительной работе. В зонах открытой планировки с высокой плотностью рабочих мест наблюдались значительные перепады температуры, локальные зоны перегрева и неравномерное распределение охлаждённого воздуха.
Эксплуатационные недостатки. Устаревшее оборудование работало с повышенным уровнем шума, что негативно влияло на рабочую атмосферу и проведение совещаний. Кроме того, отсутствие централизованного зонального управления приводило к избыточному энергопотреблению и снижению общей эффективности системы.
Сложность технического обслуживания. Большое количество разрозненных внутренних блоков усложняло очистку, диагностику и сервисное обслуживание оборудования, увеличивая эксплуатационные расходы и затрудняя централизованное управление системой кондиционирования.
2.2 Основные требования к проекту модернизации
Для достижения оптимального результата при реконструкции системы центрального кондиционирования были сформированы следующие основные требования.
Эстетика и интеграция в интерьер
Все внутренние блоки должны быть полностью встроены в подвесной потолок, а декоративные панели — располагаться заподлицо с его поверхностью. Такое решение позволяет сохранить современный минималистичный дизайн и подчеркнуть высокий статус офисного пространства.
Высокий уровень комфорта
Новая система должна обеспечивать равномерное распределение воздуха без образования «мёртвых зон», поддерживать стабильную температуру во всех помещениях, исключать прямой поток воздуха на сотрудников и работать с минимальным уровнем шума, создавая комфортные условия для длительной работы.
Гибкое зональное управление
Каждая функциональная зона — открытые офисы, переговорные комнаты, кабинеты руководителей и зона ресепшен — должна иметь возможность независимого управления температурой и режимами работы. Это позволяет учитывать различную интенсивность использования помещений в течение рабочего дня и повышает эффективность эксплуатации системы.
Удобство обслуживания
Оборудование должно иметь рациональную централизованную схему размещения и предусматривать встроенные сервисные люки, обеспечивающие быстрый доступ для очистки, диагностики и технического обслуживания без нарушения отделки помещений.
Энергоэффективность
Система должна эффективно работать как при полной, так и при частичной нагрузке, адаптируясь к реальному графику эксплуатации офисного здания. Это позволяет значительно снизить потребление электроэнергии, уменьшить эксплуатационные расходы и повысить общую энергоэффективность объекта.
3. Решение: комплексная система кондиционирования на базе кассетных фанкойлов
С учётом особенностей офисного здания — открытой планировки, большого количества функциональных зон, высокой плотности размещения сотрудников и повышенных требований к интерьеру — в данном проекте было принято решение отказаться от традиционных канальных кондиционеров и горизонтальных скрытоустанавливаемых фанкойлов.

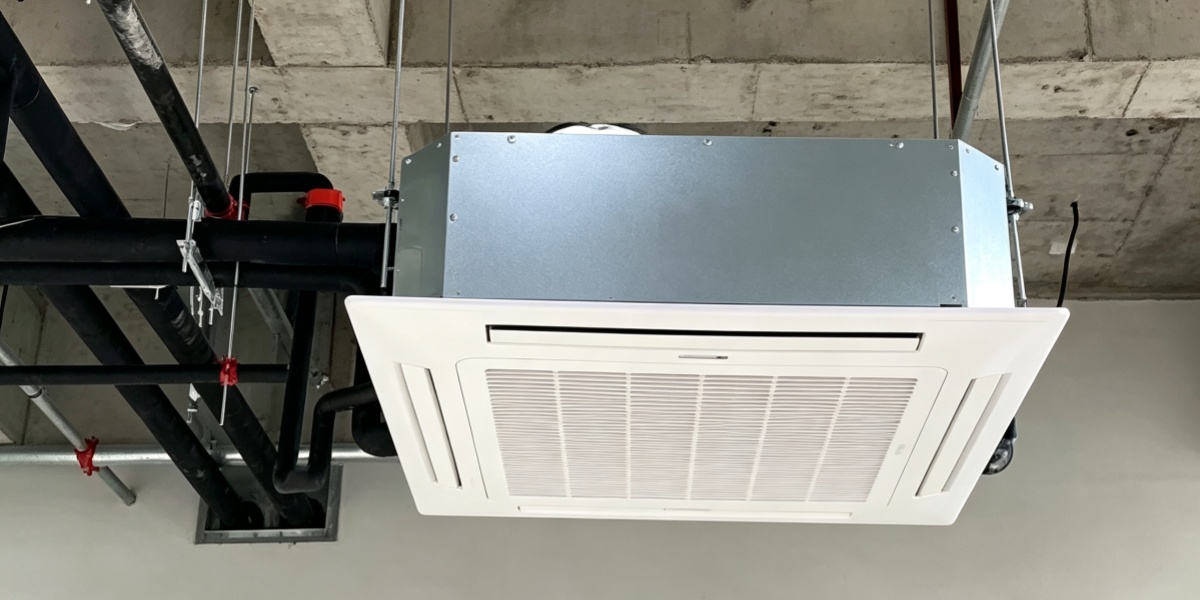

Вместо этого во всех помещениях установлены четырехпоточные кассетные фанкойлы, работающие совместно с коммерческим чиллером, системой циркуляции охлаждённой воды и интеллектуальной системой зонального управления температурой. Такое решение позволило создать современную централизованную систему HVAC, сочетающую высокий уровень комфорта, энергоэффективность и эстетичность.
3.1 Принципы подбора оборудования
При выборе оборудования учитывались стандартная высота этажа 3,2 м, большая площадь помещений открытого типа и значительные внутренние тепловыделения, обусловленные высокой плотностью сотрудников и офисной техники.
Основные принципы подбора оборудования были следующими:
Для открытых офисных пространств использованы коммерческие четырехпоточные кассетные фанкойлы, при этом один внутренний блок рассчитан на эффективное обслуживание площади 40–60 м², обеспечивая высокий расход воздуха и равномерный теплообмен.
Для отдельных кабинетов руководителей и небольших переговорных комнат подобраны модели средней и малой производительности, позволяющие сочетать низкий уровень шума с высокой энергоэффективностью.
Все фанкойлы оснащены четырехсторонней подачей воздуха, что обеспечивает равномерное распределение воздушных потоков во всех направлениях и эффективно устраняет зоны недостаточного кондиционирования и температурные перепады.
Каждый внутренний блок оборудован встроенным дренажным поддоном, системой отвода конденсата и сервисным люком, что полностью соответствует требованиям скрытого монтажа в подвесном потолке, снижает риск протечек и значительно упрощает последующее техническое обслуживание.
3.2 Схема размещения оборудования
Открытые офисные зоны
В рабочих пространствах открытого типа кассетные фанкойлы размещены по равномерной сетке, что обеспечивает одинаковое распределение воздуха по всему помещению. Такое решение эффективно компенсирует локальные тепловыделения от сотрудников и офисного оборудования, поддерживая стабильную температуру во всех рабочих зонах.
Кабинеты руководителей и отдельные офисы
Каждое помещение оборудовано отдельным кассетным фанкойлом с индивидуальным настенным терморегулятором. Пользователи могут самостоятельно настраивать температуру, скорость вентилятора и режим работы оборудования, обеспечивая комфортные условия при минимальном энергопотреблении.
Конференц-залы и переговорные комнаты
Для помещений, рассчитанных на большое количество участников, выбраны кассетные фанкойлы повышенной производительности. Они способны быстро компенсировать значительные внутренние тепловые нагрузки и обеспечивать стабильный микроклимат даже во время длительных совещаний и деловых мероприятий.
Зона ресепшен и общественные пространства
Во входной группе, коридорах и других общественных зонах оборудование размещено с учётом архитектурной планировки здания, что обеспечивает равномерное кондиционирование воздуха и поддерживает комфортную температуру для сотрудников и посетителей, подчёркивая высокий уровень офисного комплекса.
3.3 Преимущества выбранной системы
В основе проекта лежит водяная система кондиционирования, которая по сравнению с системами непосредственного испарения хладагента (DX-системами) обеспечивает более мягкую подачу воздуха, способствует сохранению комфортного уровня влажности и создаёт более благоприятный микроклимат в помещениях. Это особенно важно для офисов, где сотрудники проводят полный рабочий день.
Каждый кассетный фанкойл подключён к независимому терморегулятору, что позволяет реализовать индивидуальное зональное управление. Отдельные помещения могут работать независимо друг от друга, а неиспользуемые зоны легко отключаются, что соответствует реальному режиму эксплуатации офисного здания и существенно снижает потребление энергии.
Все внутренние блоки полностью интегрированы в конструкцию подвесного потолка. На виду остаётся только декоративная панель, расположенная заподлицо с потолочной поверхностью. Отсутствие открытых трубопроводов и оборудования обеспечивает аккуратный внешний вид, сохраняет целостность интерьера и полностью соответствует требованиям современных офисных зданий премиального класса.
4. Результаты реализации проекта
После завершения монтажных и пусконаладочных работ новая система центрального кондиционирования была введена в эксплуатацию. Проект полностью устранил недостатки прежней системы и обеспечил высокий уровень комфорта, современный внешний вид, энергоэффективность и удобство обслуживания, полностью соответствуя требованиям офисного здания класса А.
4.1 Современный внешний вид и гармоничная интеграция в интерьер
Все кассетные фанкойлы полностью встроены в подвесной потолок, а декоративные панели расположены заподлицо с его поверхностью. Видимой остаётся только аккуратная лицевая панель с четырехсторонней подачей воздуха, тогда как трубопроводы, коммуникации и оборудование полностью скрыты.
Такое решение позволило создать единое современное пространство без открытых инженерных элементов, что полностью соответствует архитектурной концепции офисного здания премиального класса.
4.2 Существенное повышение уровня комфорта
Благодаря четырехстороннему распределению воздуха охлаждённый и нагретый воздух равномерно распространяется по всему помещению без образования зон прямого обдува и температурных перепадов.
В результате были достигнуты следующие преимущества:
равномерная температура во всех рабочих зонах;
отсутствие ощущения сквозняка и прямого холодного потока;
устранение локальных перегретых участков;
стабильный комфортный микроклимат в течение всего рабочего дня.
Кроме того, оборудование отличается низким уровнем шума, благодаря чему работа системы практически не влияет на повседневную деятельность сотрудников, проведение совещаний и переговоров.
4.3 Зональное управление и высокая энергоэффективность
Каждая функциональная зона здания управляется независимо.
Открытые офисы, переговорные комнаты, кабинеты руководителей и зона ресепшен могут включаться и отключаться отдельно, а также иметь собственные настройки температуры и скорости вентилятора.
Такой подход позволяет максимально точно адаптировать работу системы к фактическому режиму эксплуатации здания.
В сочетании с высокой эффективностью водяной системы кондиционирования это позволило снизить общее энергопотребление более чем на 30 % по сравнению с ранее установленными сплит-системами, что существенно уменьшило эксплуатационные расходы объекта.
4.4 Простота обслуживания и высокая надёжность
Все внутренние блоки размещены по унифицированной схеме и оснащены встроенными сервисными люками, обеспечивающими удобный доступ для технического обслуживания.
Очистка фильтров, профилактический осмотр, диагностика и ремонт оборудования выполняются быстро и без повреждения отделки помещений.
Благодаря использованию современного оборудования и рациональной компоновке системы обеспечиваются:
стабильная работа в течение длительного времени;
высокая эксплуатационная надёжность;
низкая вероятность возникновения неисправностей;
сокращение времени сервисного обслуживания;
снижение общих эксплуатационных затрат.
Это делает систему оптимальным решением для офисных зданий с интенсивным режимом эксплуатации и высокими требованиями к бесперебойной работе инженерных систем.
