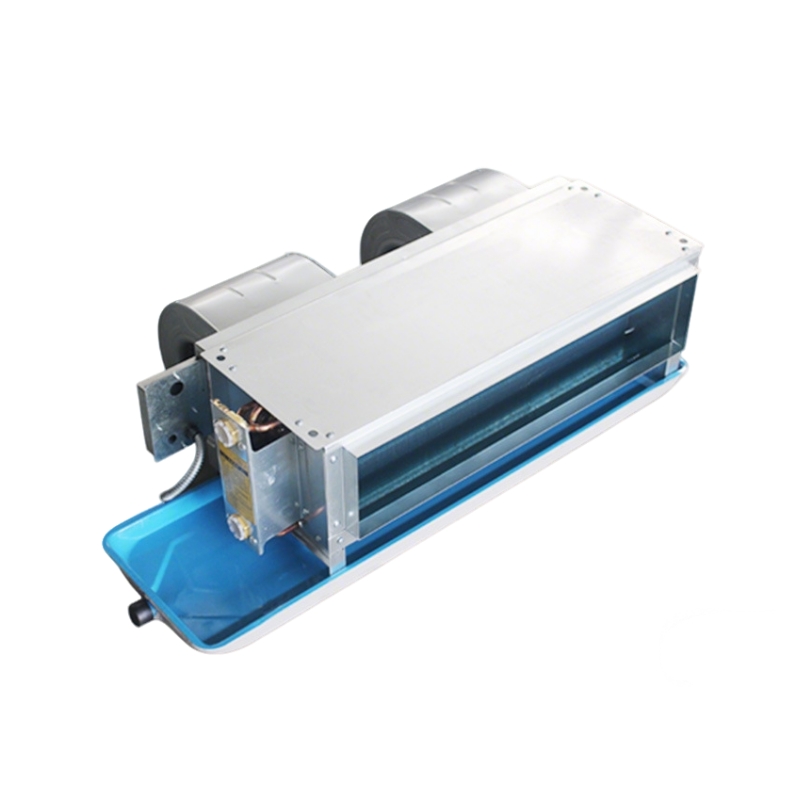

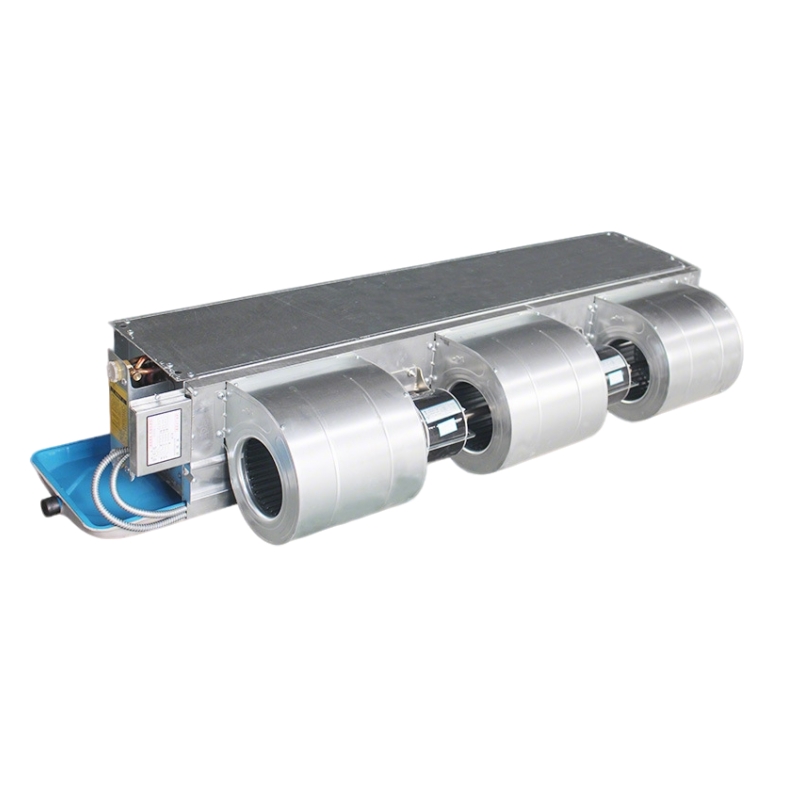

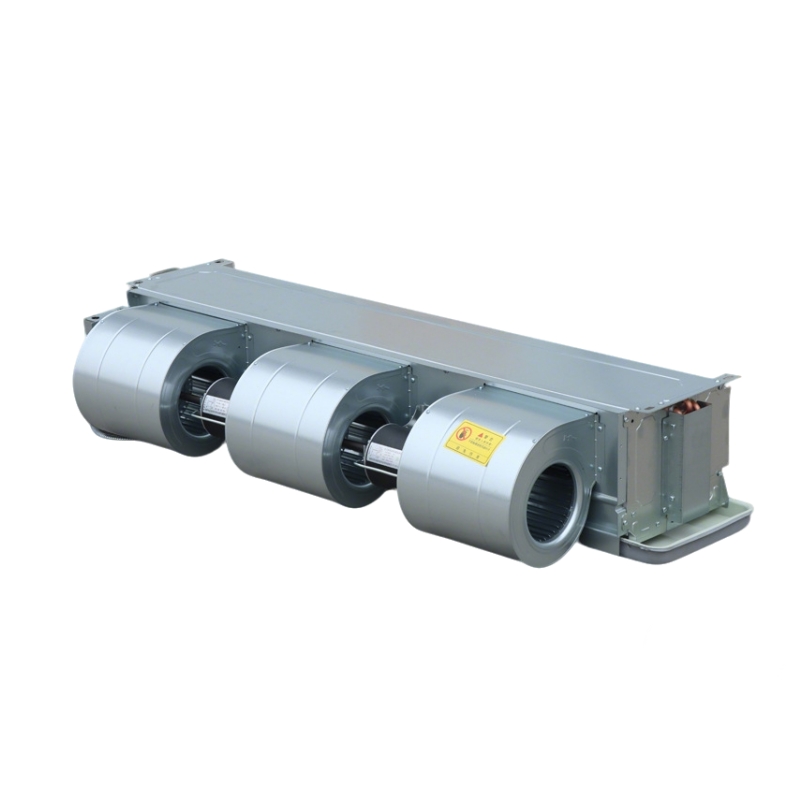

канальный фанкойл скрытого монтажа

Скрытый монтаж без потери пространства: установка внутри потолка не влияет на интерьер и использование помещения.

Равномерная подача воздуха и высокий комфорт: оптимизированная конструкция воздуховодов и вентилятора обеспечивает стабильное распределение воздуха.

Высокая эффективность теплообмена и быстрый отклик: использование эффективного теплообменника улучшает охлаждение и нагрев.

Стабильная работа и низкий уровень шума: оптимизированная конструкция подходит для помещений с высокими требованиями к тишине.

Гибкая индивидуальная настройка: возможна адаптация расхода воздуха, размеров и системы управления.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

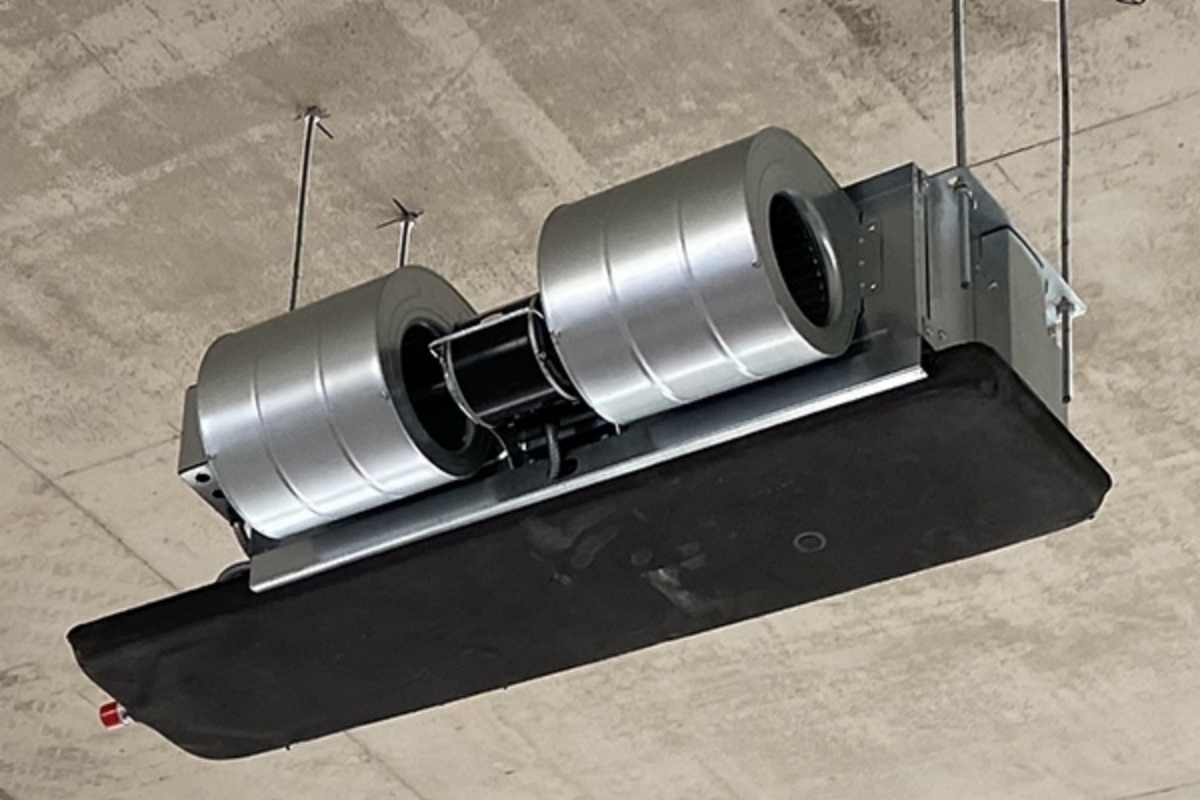

Потолочный скрытый фанкойл — это внутренний блок системы кондиционирования, устанавливаемый внутри подвесного потолка и предназначенный для охлаждения и обогрева воздуха в помещении. Оборудование использует вентилятор для прохождения воздуха через высокоэффективный теплообменник, обеспечивая быстрый температурный отклик и комфортный микроклимат.

Конструкция горизонтального типа позволяет полностью скрыть устройство в потолочном пространстве, не занимая полезную площадь помещения. Благодаря оптимизированной системе воздухораспределения и вентилятору обеспечивается равномерная подача воздуха и стабильная работа системы.

Оборудование широко применяется в гостиницах, офисных зданиях, торговых центрах, жилых домах и общественных зданиях, особенно там, где важны эстетика и низкий уровень шума. Система стабильно работает и может адаптироваться к различным тепловым нагрузкам.

Конструкция облегчает монтаж и обслуживание: фильтры и основные компоненты легко доступны для очистки и замены. Возможна индивидуальная настройка параметров, включая расход воздуха, размеры установки, направление подключения воды и систему управления в зависимости от требований проекта.

канальный фанкойл скрытого монтажа

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

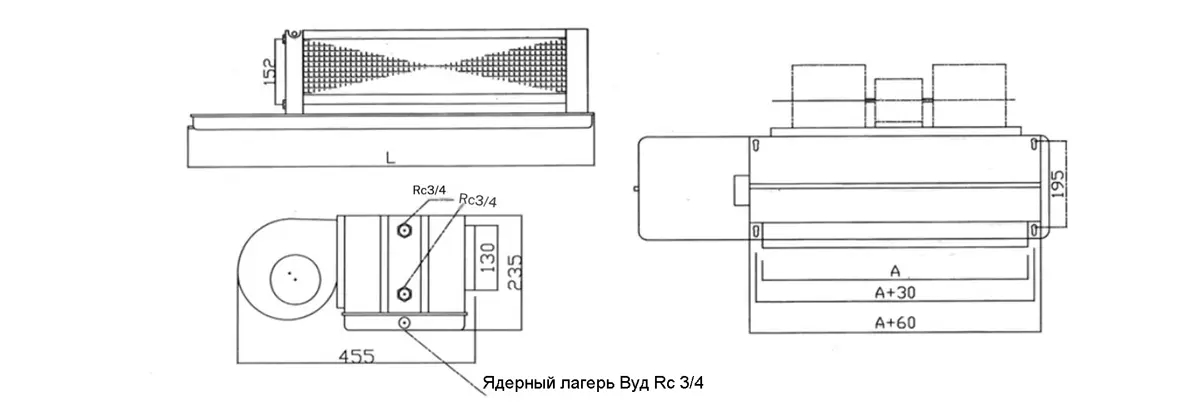

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Фотографии с производства

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.

канальный фанкойл скрытого монтажа

Часто задаваемые вопросы

1.Не затрудняет ли монтаж внутри потолка обслуживание оборудования?
Нет. Конструкция предусматривает удобство обслуживания, доступ к фильтрам и основным компонентам осуществляется через сервисные люки без демонтажа потолка, что упрощает обслуживание.

2.Возможна ли индивидуальная настройка под проект?
Да. Возможна индивидуальная настройка расхода воздуха, размеров, статического давления, подключения воды и системы управления в соответствии с проектными требованиями.
