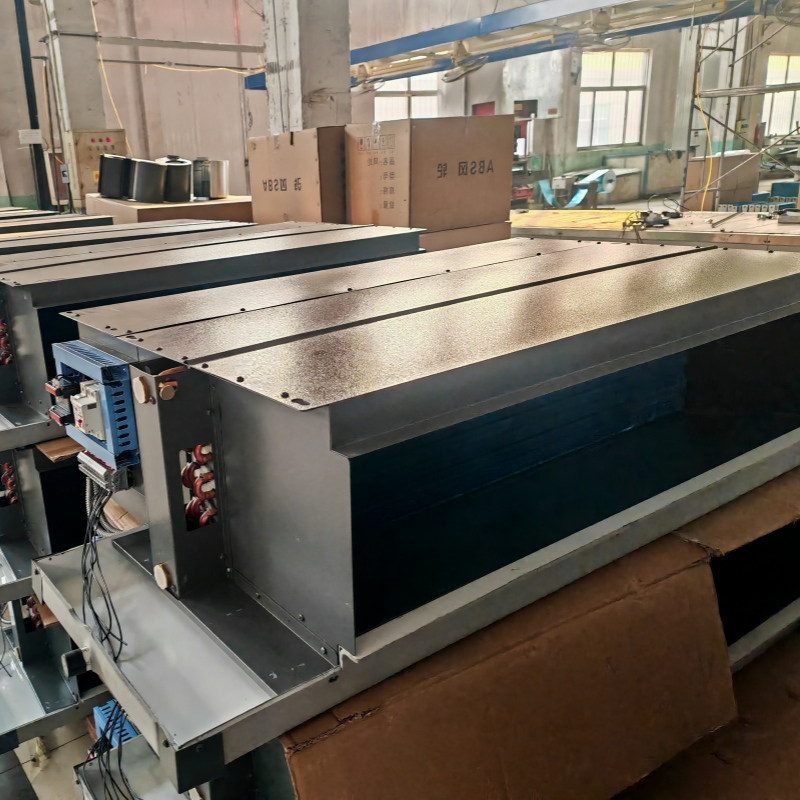

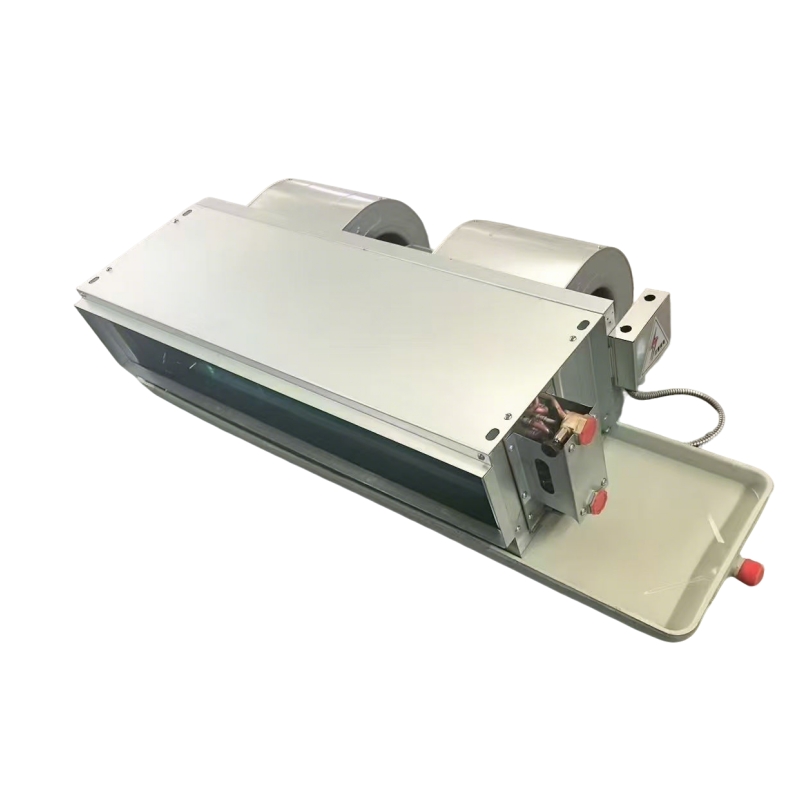

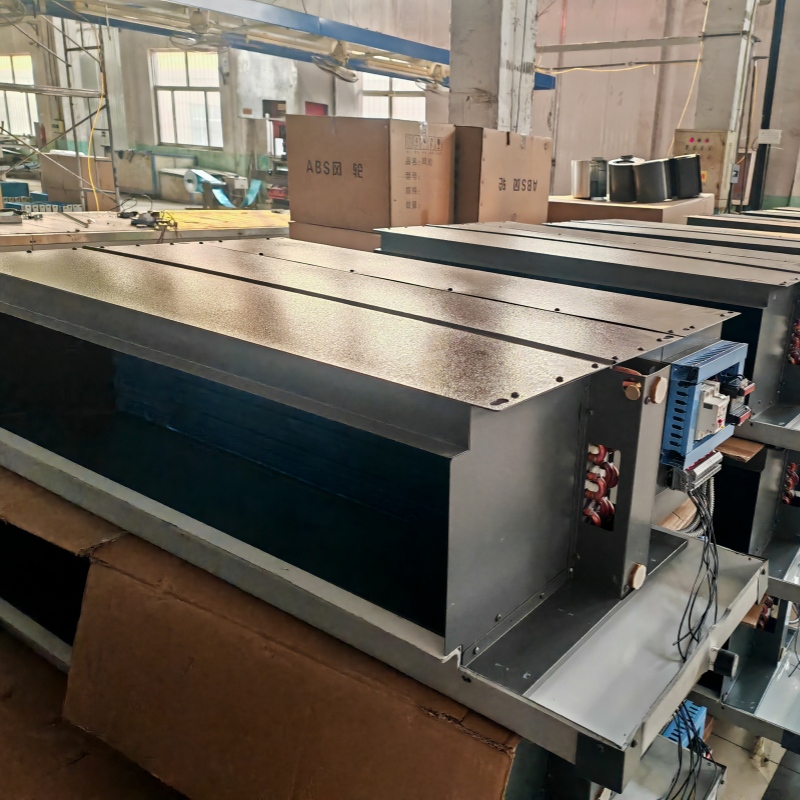

Подвесной горизонтальный скрытый фанкойл

Тихая работа с низким уровнем шума: применение низкошумного центробежного вентилятора и оптимизированной конструкции воздушного канала эффективно снижает аэродинамический и механический шум, обеспечивая стабильную и тихую работу оборудования при различных нагрузках для комфортной среды в офисах, гостиницах и жилых помещениях.

Высокая эффективность теплообмена: использование теплообменника с медными трубками и алюминиевыми ребрами высокой плотности в сочетании с оптимизированной гидравлической схемой повышает эффективность теплообмена, сокращает время температурного отклика и обеспечивает стабильное и эффективное охлаждение и обогрев.

Скрытая подвесная горизонтальная конструкция: оборудование полностью монтируется в подвесной потолок, не занимает полезное пространство помещения и гармонично интегрируется в интерьер, повышая эстетичность пространства.

Энергоэффективная работа с низким энергопотреблением: оптимизация согласования двигателя вентилятора и регулирования расхода воды снижает энергопотребление при сохранении комфорта, соответствуя современным стандартам энергоэффективных зданий

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Подвесной горизонтальный скрытый фанкойл — это конечное оборудование водяной системы кондиционирования воздуха, устанавливаемое в подвесном потолке. Воздух подается в помещение через воздуховоды или решетки. Благодаря скрытой конструкции оборудование полностью прячется в потолочном пространстве и не влияет на интерьер, что делает его подходящим для гостиниц, офисов, жилых и коммерческих зданий.

Устройство обеспечивает циркуляцию воздуха с помощью встроенного вентилятора. Воздух проходит через высокоэффективный теплообменник, где происходит передача тепла или холода, что позволяет осуществлять охлаждение или нагрев помещения. Оптимизированная конструкция воздуховодов снижает сопротивление потоку и обеспечивает более равномерное распределение воздуха.

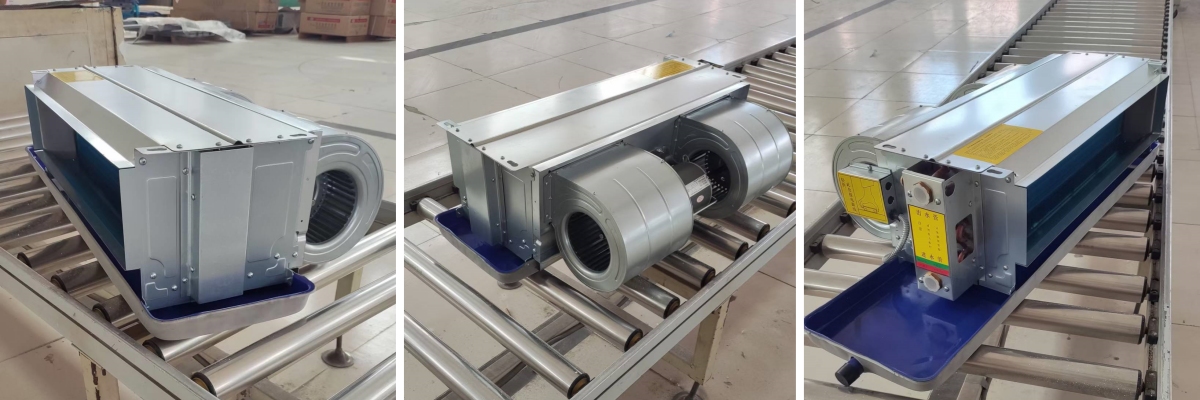

Конструкция отличается компактностью и продуманной внутренней компоновкой, включая вентилятор, теплообменник и дренажный поддон, что облегчает монтаж и обслуживание. Система отвода конденсата оптимизирована для снижения риска протечек и повышения надежности работы.

Оборудование может комплектоваться фильтрами различной степени очистки, что улучшает качество воздуха в помещении. Также возможно подключение к системе управления температурой для автоматической регулировки работы и повышения энергоэффективности.

Кроме того, Подвесной горизонтальный скрытый фанкойл поддерживает индивидуальную настройку: диапазон расхода воздуха, внешнее статическое давление, тип двигателя (AC/DC), тип подключения и систему управления могут адаптироваться под требования проекта, что делает его широко применяемым оборудованием в системах водяного кондиционирования.

Подвесной горизонтальный скрытый фанкойл

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

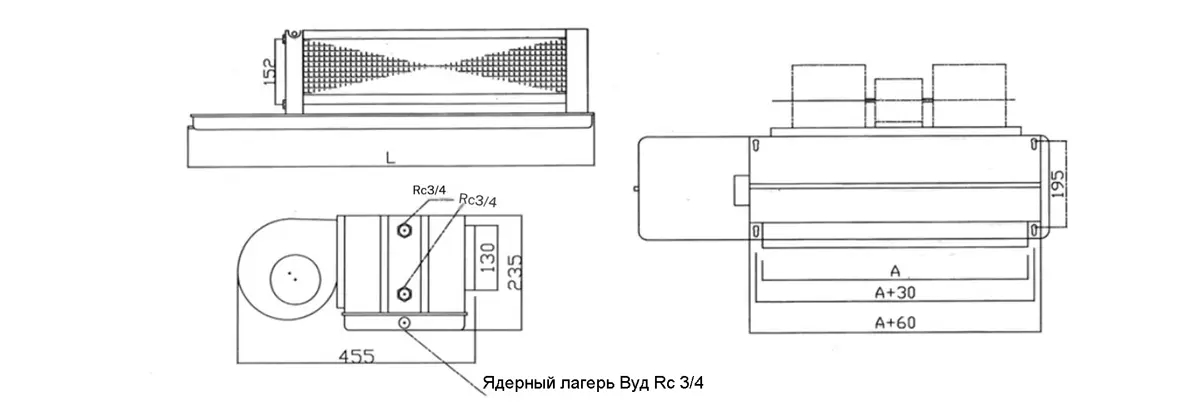

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Упаковка и доставка

После заводских испытаний и контроля качества подвесной горизонтальный скрытый фанкойл проходит профессиональную упаковку. Используются антивибрационная фиксация и влагозащитная обработка, с особой защитой корпуса, теплообменника и электродвигателя для исключения повреждений при транспортировке и воздействии внешней среды.Оборудование поддерживает деревянную упаковку и инженерные индивидуальные решения, подходит для морских и наземных перевозок, а также экспортных поставок. Возможны различные уровни защиты в соответствии с требованиями проекта, обеспечивая безопасную доставку до объекта монтажа.

Подвесной горизонтальный скрытый фанкойл

Часто задаваемые вопросы

1.Подходит ли данный фанкойл для помещений с ограниченной высотой потолка?

Да, благодаря низкопрофильной горизонтальной конструкции оборудование может устанавливаться в ограниченном потолочном пространстве при правильной организации воздуховодов.

2.В чем отличие подвесного горизонтального скрытого фанкойла от стандартной модели?

Подвесная модель крепится с помощью подвесов к перекрытию, что обеспечивает лучшую устойчивость, равномерное распределение нагрузки и возможность точной регулировки положения при монтаже.
