фанкойл водяной

Тихая работа ： низкий уровень шума, подходит для офисов, гостиниц и жилья.

Компактность ： монтаж в потолке экономит пространство и сохраняет интерьер.

Энергоэффективность ： высокая производительность при низком энергопотреблении.

Гибкая установка ： легко подключается к разным воздуховодам и системам управления.

Удобное обслуживание ： быстрый доступ к основным узлам.

Надёжность ： долговечные материалы и стабильная работа.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

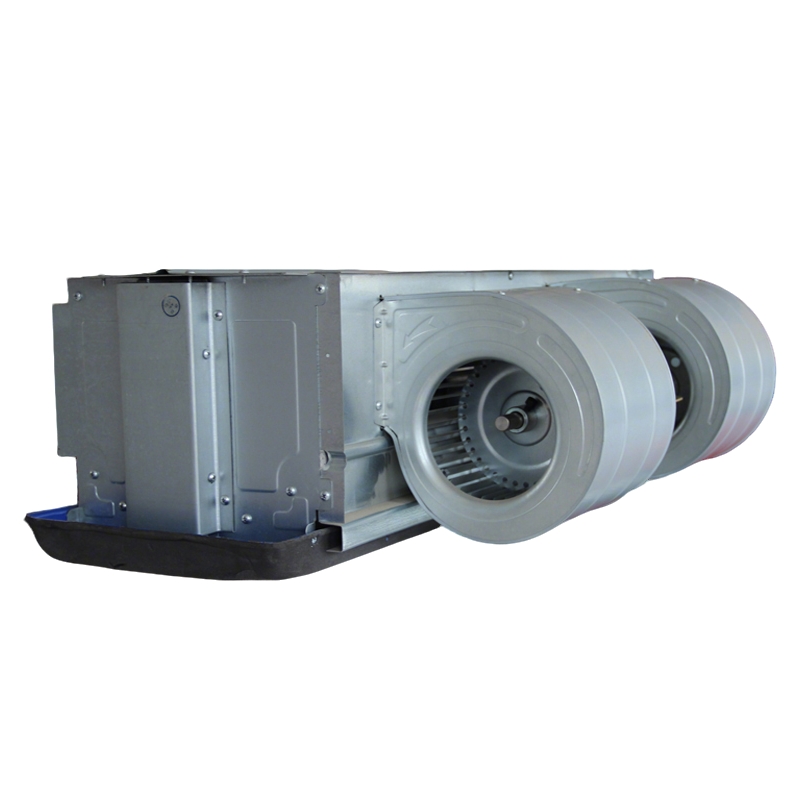

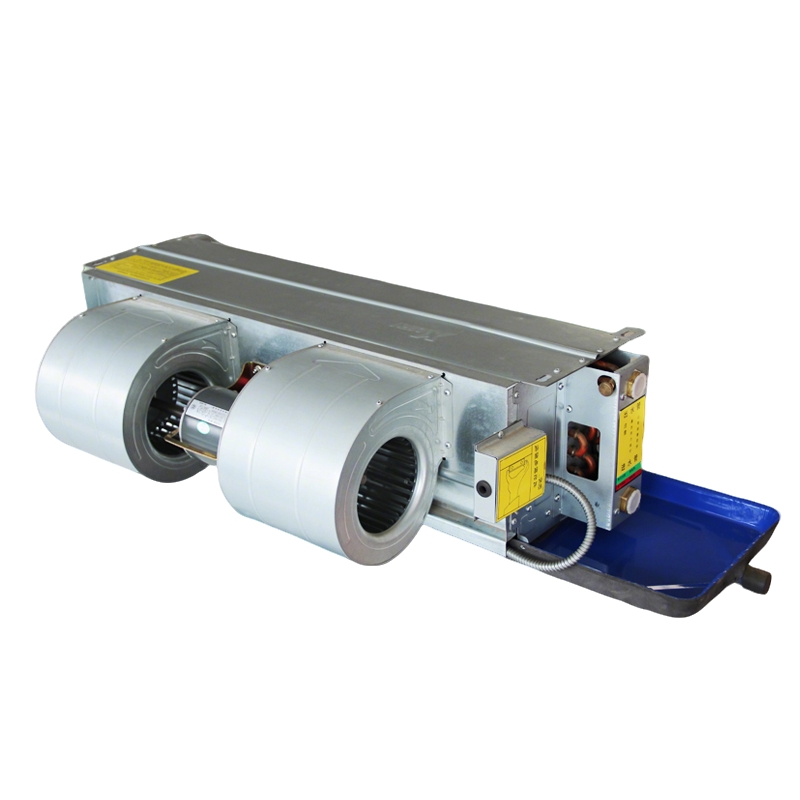

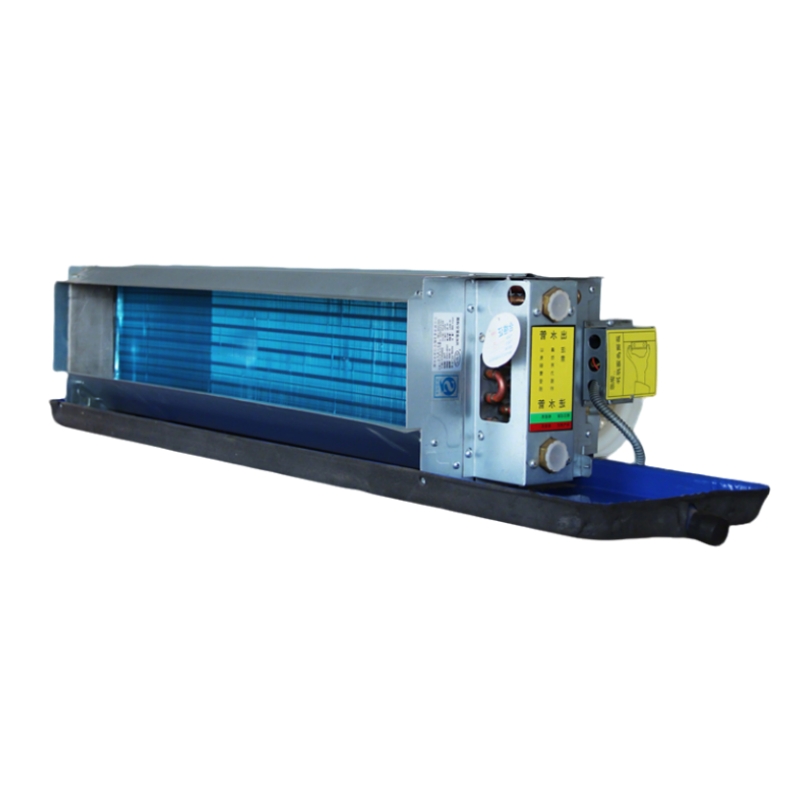

Скрытый горизонтальный фанкойл – это система кондиционирования воздуха, предназначенная для полностью скрытой установки в мезонинах над потолками зданий. В качестве охлаждающей среды он использует охлажденную воду (для охлаждения летом) или горячую воду (для отопления зимой).

Основная функция блока заключается в эффективном теплообмене с протекающей охлажденной или горячей водой через горизонтально расположенный охладитель (для охлаждения) или нагревательный змеевик (для отопления). Внутренний центробежный вентилятор принудительно прокачивает рециркулирующий воздух из помещения (или смесь свежего воздуха) через теплообменник, тем самым охлаждая или нагревая воздух в зоне обслуживания.

Этот блок имеет плоскую горизонтальную конструкцию, которая полностью утоплена в потолок во время монтажа. Подключение к внутреннему пространству осуществляется только через тщательно спроектированные вентиляционные отверстия (приточные и вытяжные) и необходимые точки доступа, что обеспечивает «невидимую» подачу воздуха с сохранением целостности и эстетики потолка. Он особенно подходит для коммерческих и общественных зданий с высокими эстетическими требованиями, централизованным кондиционированием воздуха и большим потолочным пространством.

фанкойл водяной

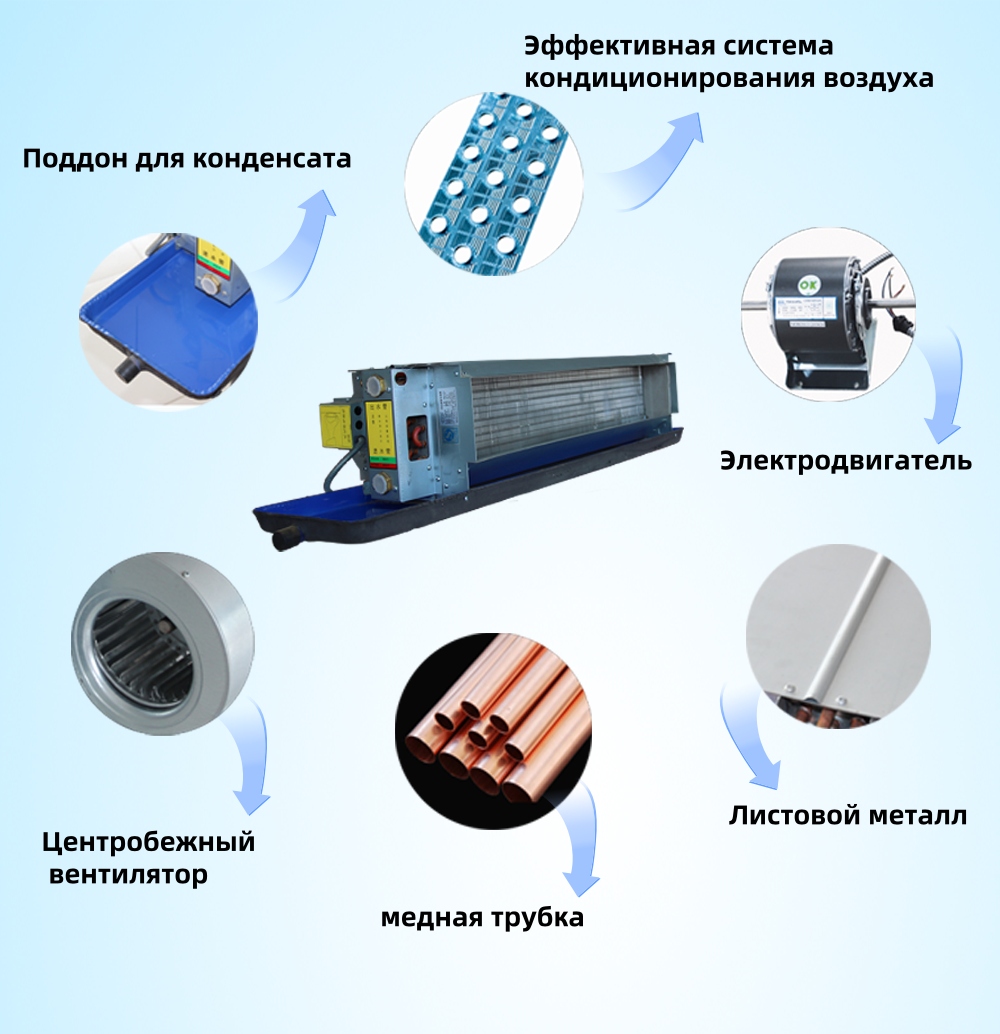

Отображение деталей

Таблица технических характеристик фанкойлов с трехрядным теплообменником

Производительность			Модель
Производительность			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
Показатели блока	Расход воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодопроизводительность (Вт)	Высокая скорость	1485	2180	2840	3750	4680	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Теплопроизводительность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11260	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	При 12 Па	32	37	52	62	76	96	134	152	189	228
		При 30 Па	39	44	59	72	87	108	156	174	212	253
		При 50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума дБ(А)	При 12 Па	36	37	39	41	43	45	46	48	50	52
		При 30 Па	38	40	42	44	46	47	48	50	52	54
		При 50 Па	40	42	44	46	47	49	50	52	54	56
Электродвигатель	Тип		Асинхронные электродвигатели однофазные
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	2
Вентилятор	Тип		Многолопастный центробежный вентилятор с передней загнутой лопастью
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	4
Теплообменник	Конструкция		Бесшовная труба из красной меди с волнистыми алюминиевыми ребрами, серия с двойным фланцем и вальцовкой
	Максимальное рабочее давление		1,6 МПа
	Диаметр входной/выходной трубы		Внутренняя резьба Rc3/4 конусной трубы
Диаметр трубки для конденсата			Внешняя резьба Rc3/4 конусной трубы
Потеря давления воды (кПа)			18	20	28	26	30	34	35	40	40	47
Расход воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес	WA	Без короба возврата воздуха	12	13	15	16	18	20	27	32	35	37
	WA	С коробом возврата воздуха	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

Габаритный чертеж горизонтального скрытого вентиляторного доводчика

^{Таблица размеров горизонтального скрытого вентиляторного доводчика FP-WA}

Вентиляторные доводчики	FP-25	FP-34	FP-51	FP-68	FP-85	FP-1O2	FP-136	FP-17O	FP-2O4	FP-238
Общая длина L(мм)	690	790	890	990	1090	1290	1490	1690	1890	2090
Длина выходного отверстия для воздуха A(мм)	380	460	580	650	780	940	1180	1380	1580	1780

Упаковка и доставка

фанкойл водяной

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные площади составляют 28 000 м², штат насчитывает более 200 сотрудников. Предприятие оснащено более чем 80 единицами современного оборудования и является высокотехнологичным производителем, специализирующимся на разработке, производстве и обслуживании систем центрального кондиционирования и климатической техники.

В продуктовую линейку входят фанкойлы различных типов (в том числе напольные), тепловые насосы (водяные и воздушные), модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование Xuri успешно применяется в более чем 20 провинциях Китая и заслужило высокую репутацию за качество и надёжность.

Компания сертифицирована по стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri является активным членом ведущих профильных HVAC-ассоциаций Китая. Придерживаясь принципа «Совершенство в деталях — ответственность в каждом решении», компания предлагает проверенные климатические решения и стабильно укрепляет свои позиции на рынке.

фанкойл водяной

FAQ

1.Каковы основные особенности скрытых горизонтальных фанкойлов?

Сам фанкойл полностью скрыт в потолке, оставляя видимыми только эстетически привлекательные приточные и вытяжные вентиляционные отверстия, а также люки для доступа. Это полностью устраняет проблему, связанную с традиционными конечными блоками кондиционирования воздуха (такими как открытые фанкойлы и некоторые канальные блоки), нарушающими целостность и эстетику потолка. Он особенно подходит для коммерческих и общественных помещений, где требуется высококачественная, простая и однородная отделка.

2.Где он в основном используется? Можно ли его адаптировать под требования заказчика?

Да, его можно адаптировать под требования заказчика. Он в основном используется в средних и больших помещениях, что делает его идеальным выбором для больших офисов (особенно с открытой планировкой), конференц-залов, банкетных залов отелей/ресторанов, общественных зон торговых центров, больничных палат/коридоров, школьных классов/библиотек. В этих больших помещениях, требующих централизованного кондиционирования воздуха и приоритетного внимания к качеству воздуха, он обеспечивает эффективную подачу воздуха и точное зональное регулирование температуры, сохраняя при этом эстетически привлекательный вид потолка.
