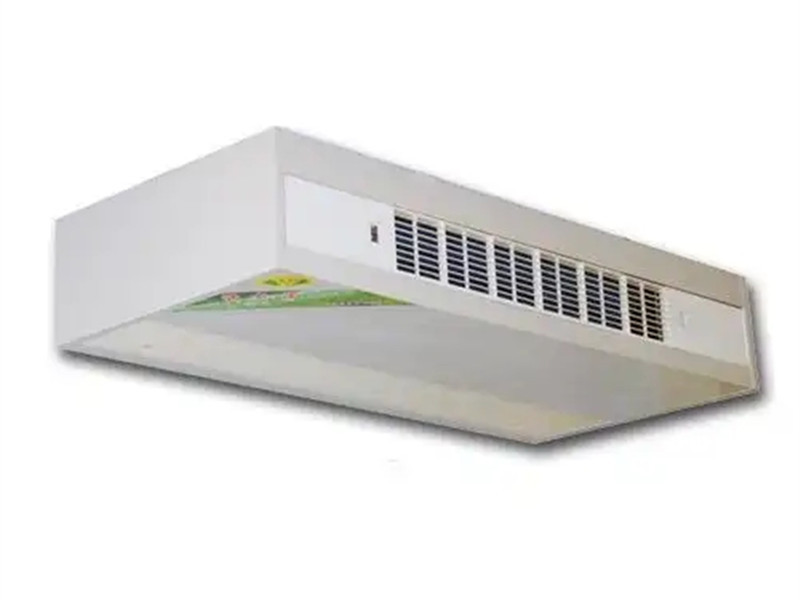

Горизонтальный фанкойл

Эффективная адаптация к отоплению и охлаждению помещений: высококачественные теплообменники обеспечивают высокую эффективность теплообмена и быстрое охлаждение/нагрев, обеспечивая комфортную работу.

Бесшумная работа: оптимизированная конструкция вентилятора и меры по снижению вибрации обеспечивают низкий уровень шума во время работы, создавая тихую и комфортную атмосферу в помещении.

Гибкость монтажа: горизонтальный, открытый или скрытый монтаж подходит для различных помещений.

Надежность и долговечность: для внешних и основных компонентов используются высококачественные материалы, что обеспечивает прочность конструкции, устойчивость к коррозии и длительный срок службы.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

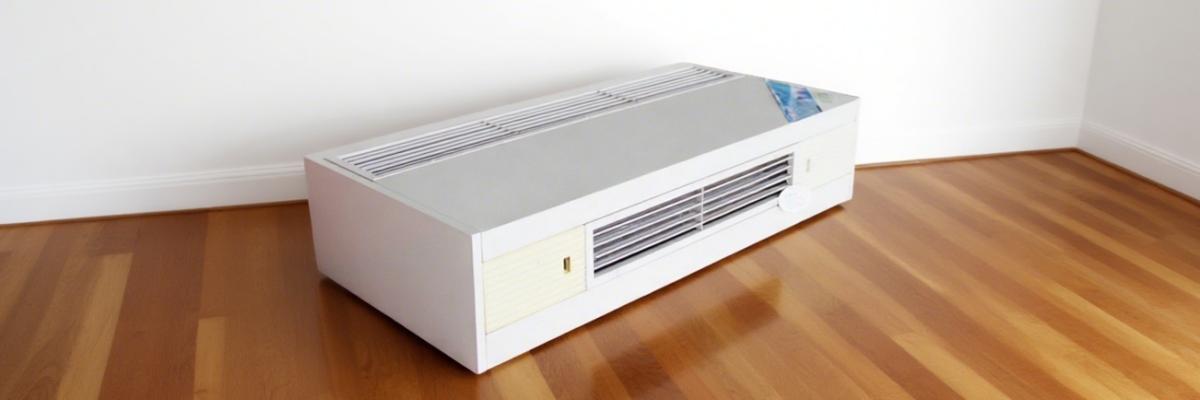

Горизонтальный фанкойл представляет собой горизонтально устанавливаемый конечный блок водяной системы кондиционирования, предназначенный для охлаждения и отопления отдельных помещений. Оборудование подходит для офисов, гостиниц, магазинов, ресторанов, учебных заведений, жилых и коммерческих объектов.

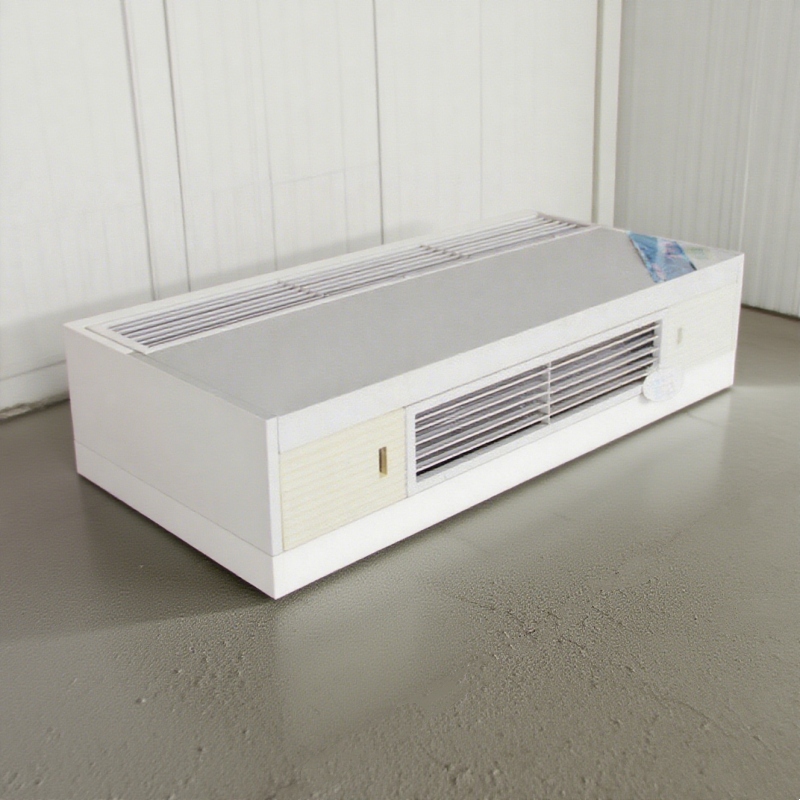

Модель имеет открытое исполнение, поэтому корпус устанавливается непосредственно в помещении без необходимости размещения оборудования за подвесным потолком. Такое решение удобно для помещений без потолочной конструкции, а также для объектов, где требуется простой доступ к оборудованию.

Теплообмен с воздухом осуществляется с помощью холодной или горячей воды. После прохождения через теплообменник воздух перемещается вентилятором в обслуживаемую зону. Горизонтальная компоновка позволяет рационально использовать верхнюю часть стены и подходит для различных вариантов размещения оборудования внутри помещения.

В конструкцию входят теплообменник, вентилятор, электродвигатель, дренажный поддон и элементы управления. Открытое расположение основных компонентов облегчает визуальный контроль, очистку и проведение сервисных операций без демонтажа скрытых конструкций.

Горизонтальный фанкойл может подбираться с учетом площади помещения, требуемой холодопроизводительности и теплопроизводительности, расхода воздуха и внешнего статического давления. Доступны различные варианты теплообменников, двигателей, подключения трубопроводов и управления.

Оборудование поддерживает индивидуальную комплектацию по требованиям проекта, включая размеры корпуса, производительность, расположение патрубков, параметры электродвигателя и систему управления, что позволяет адаптировать горизонтальный фанкойл к различным водяным системам кондиционирования.

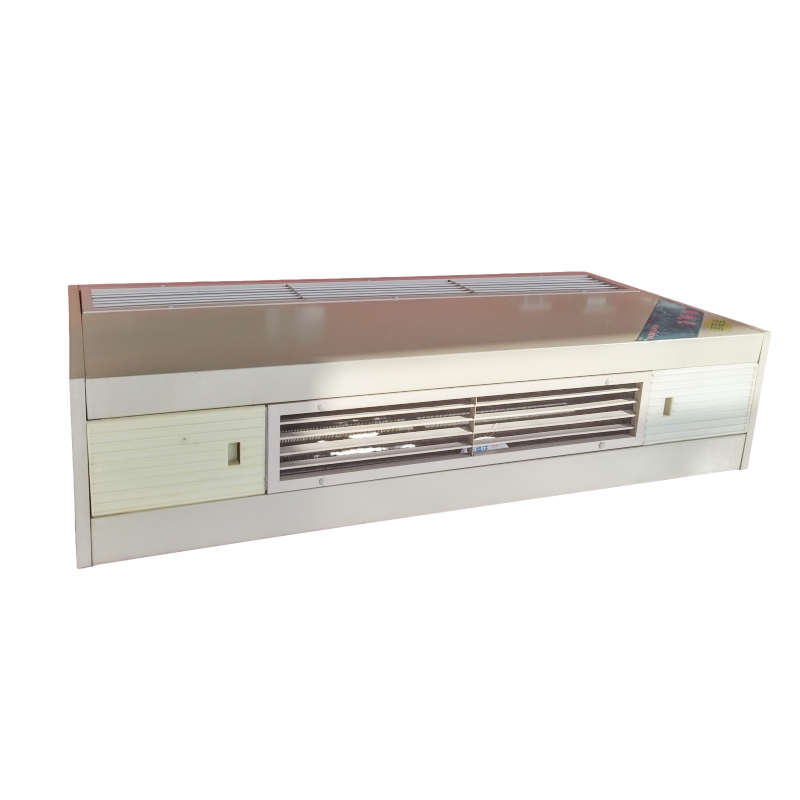

Горизонтальный фанкойл

Технические характеристики

При подборе горизонтального открытого фанкойла в первую очередь необходимо оценить холодовую и тепловую нагрузку помещения с учётом его назначения, характеристик ограждающих конструкций, окон и дверей, количества людей и уровня освещения. Для помещений с большой площадью остекления, окнами с западной ориентацией или высокой плотностью людей следует предусмотреть дополнительный запас мощности.

При выборе оборудования необходимо комплексно учитывать расход воздуха и внешнее статическое давление. Открытые модели предназначены преимущественно для непосредственной подачи воздуха в помещение; при необходимости подключения короткого воздуховода рекомендуется выбирать модель с небольшим внешним статическим давлением. В зависимости от требований к охлаждению, отоплению и осушению подбирается соответствующая конфигурация теплообменника. Поскольку оборудование устанавливается открыто, особое внимание следует уделять уровню шума — для помещений с повышенными требованиями к акустическому комфорту рекомендуется выбирать малошумное исполнение.

Также необходимо заранее определить направление подключения труб подачи и обратки, расположение поддона для конденсата и схему отвода конденсата. Вам достаточно предоставить основные данные по проекту — наша компания выполнит профессиональный подбор оборудования и предложит подходящую модель и комплектующие.

Характеристика			Модель
Характеристика			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
производительность устройства	Объем воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодная мощность (Вт)	Высокая скорость	1485	2180	2840	3750	4780	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Тепловая мощность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11280	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	12 Па	32	37	52	62	76	96	134	152	189	228
		30 Па	39	44	59	72	87	108	156	174	212	253
		50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума (дБ(A))	12 Па	36	37	39	41	43	45	46	48	50	52
		30 Па	38	40	42	44	46	47	48	50	52	54
		50 Па	40	42	44	46	47	49	50	52	54	56
Электрическая машина	Тип		Однофазные асинхронные двигатели Асинхронный двигатель с одним конденсатором
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с передним изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовная фиолетовая медная труба гофрированный алюминиевый плавник sereies двойной фланец расширение смеси
	Максимальное рабочее давление		16 МПа
	Диаметр входа/выхода трубы		Rc 3/4 резьба внутри конической трубы
Диаметр трубы с конденсатом			Rc 3/4 резьба снаружи конической трубы
Уменьшение водного давления (кПа)			18	20	28	26	30	34	35	40	40	47
Объем воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес (кг)	WA	Без воздушной камеры	12	13	15	16	18	20	27	32	35	37
	WA	С воздушной камерой	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

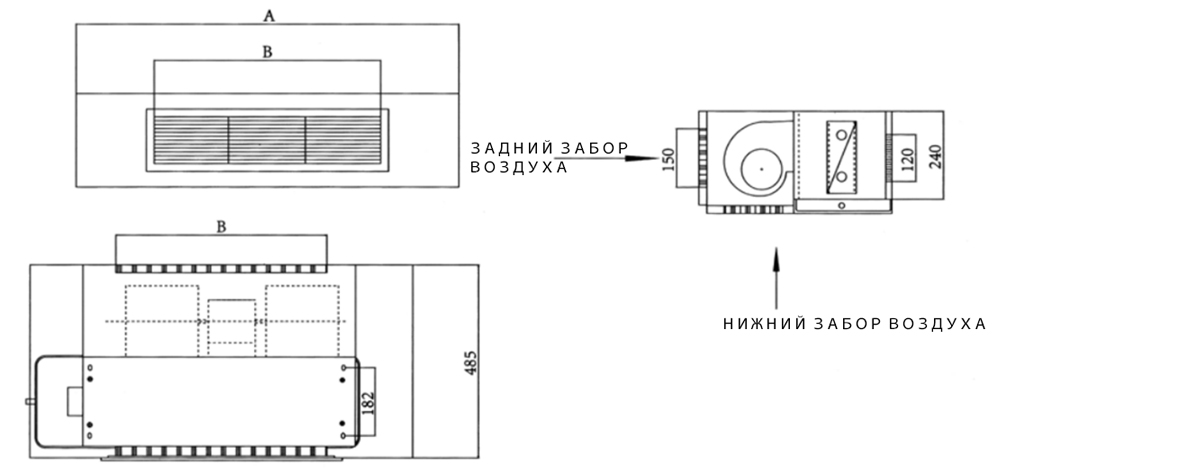

Габаритный чертёж

Горизонтальный фанкойл

Модель	FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
A (мм)	785	885	1035	1085	1235	1385	1635	1835	2035	2235
B (мм)	350	450	600	650	800	950	1200	1400	1600	1800

Упаковка и доставка

Горизонтальный открытый фанкойл упаковывается индивидуально в усиленную гофрированную картонную коробку. Каждая единица оборудования размещается в отдельной специальной упаковке. На коробке указываются наименование продукции, модель, основные характеристики, а также предупреждающие знаки по обращению и транспортировке. Перед упаковкой оборудование тщательно защищается: внутри устанавливаются пенопластовые защитные уголки и амортизирующие материалы, которые защищают корпус, теплообменник и декоративную панель от ударов, царапин и других повреждений при транспортировке.

При загрузке нескольких единиц продукции в контейнер картонные коробки аккуратно укладываются штабелями и дополнительно фиксируются общими упаковочными ремнями, что предотвращает смещение и опрокидывание груза во время перевозки. Прочность упаковки соответствует требованиям к стандартной укладке в контейнерах и подходит для международных поставок морским и автомобильным транспортом. Ровная и компактная форма коробок облегчает подсчёт количества, погрузочно-разгрузочные работы и складское хранение.

Горизонтальная фанкойл-установка

Горизонтальная скрытая фанкойл-установка

FAQ

1：Мой проект не позволяет установить подвесной потолок, но я хочу установить центральную систему кондиционирования. Какое оборудование выбрать?
Многие старые офисные здания, реконструируемые гостиницы и магазины сталкиваются с такой проблемой: существующая конструкция не позволяет выполнить подвесной потолок, поэтому установка скрытых фанкойлов становится невозможной. Горизонтальный открытый фанкойл оснащён полноценным внешним корпусом и декоративной панелью, поэтому его можно непосредственно установить под потолком. Подвесной потолок не требуется, а масштабное вмешательство в существующую отделку не нужно, что позволяет сократить сроки монтажа и делает оборудование особенно подходящим для проектов реконструкции. Оборудование можно быстро ввести в эксплуатацию в офисах, гостиничных номерах, магазинах и других помещениях. Вам достаточно предоставить основные данные по проекту — мы поможем подобрать наиболее подходящую модель.

2：В проекте помещения имеют разную площадь, а я не умею самостоятельно рассчитывать холодопроизводительность. Как избежать выбора слишком мощного или недостаточно мощного оборудования?
Неправильный подбор оборудования — одна из наиболее распространённых проблем в проектах HVAC. Если производительности недостаточно, помещение плохо охлаждается летом и недостаточно прогревается зимой; при избыточной мощности повышаются уровень шума и затраты на оборудование. Вам не нужно самостоятельно рассчитывать нагрузку. Предоставьте нам информацию о назначении помещений, характеристиках окон и дверей, высоте потолков и климатических условиях региона. Мы комплексно оценим холодовую и тепловую нагрузку, предусмотрим необходимый запас мощности, а также учтём уровень шума, отвод конденсата и направление подключения труб. В результате мы подберём подходящую модель и необходимые комплектующие, помогая избежать ошибок при подборе и контролировать общую стоимость проекта.
