Горизонтальный фанкойл открытого монтажа

Установка без подвесного потолка：Открытый монтаж не требует пространства подвесного потолка, что особенно удобно для помещений с ограниченной высотой и реконструкций.

Стабильная подача воздуха：Оптимизированная аэродинамика и теплообмен обеспечивают стабильный расход воздуха и равномерное распределение температуры.

Удобное обслуживание：Открытая установка обеспечивает прямой доступ к фильтрам, вентиляторам и теплообменнику, упрощая обслуживание.

Компактная конструкция：Компактные размеры позволяют гибко размещать фанкойл на стене или под окнами, адаптируясь к разным интерьерам.

Свяжитесь с нами Электронная почта Телефон на линии WhatsApp

Подробная информация о продукте

Введение продукта

Горизонтальный фанкойл открытого типа представляет собой оконечное оборудование водяной системы кондиционирования, предназначенное для регулирования температуры воздуха в помещениях различного назначения. Благодаря горизонтальной конструкции устройство может устанавливаться без подвесного потолка, что расширяет область применения как в новых зданиях, так и при реконструкции объектов.

Принцип работы основан на циркуляции воздуха через теплообменник, состоящий из медных труб и алюминиевых оребрений. В зависимости от температуры теплоносителя обеспечивается режим охлаждения или нагрева. Фанкойл легко интегрируется в централизованные системы холодо- и теплоснабжения, включая чиллеры и тепловые насосы.

Конструкция оборудования предусматривает оптимальное сочетание производительности вентилятора, уровня шума и эффективности теплообмена. Продуманная система отвода конденсата и прочный металлический корпус обеспечивают надежную эксплуатацию при длительных режимах работы. Простота доступа к основным узлам облегчает техническое обслуживание и снижает эксплуатационные затраты.

Горизонтальный фанкойл открытого монтажа

Технические характеристики

Характеристика			Модель
Характеристика			FP-25	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
производительность устройства	Объем воздуха (м³/ч)	Высокая скорость	250	340	510	680	850	1020	1360	1700	2040	2380
		Средняя скорость	186	256	386	520	650	777	1020	1290	1550	1800
		Низкая скорость	126	175	261	377	468	532	693	880	1040	1215
	Холодная мощность (Вт)	Высокая скорость	1485	2180	2840	3750	4780	5560	7220	9000	10800	12600
		Средняя скорость	1188	1740	2270	3000	3750	4450	5770	7200	8640	10080
		Низкая скорость	965	1395	1850	2440	3040	3560	4680	5850	7020	8190
	Тепловая мощность (Вт)	Высокая скорость	2316	3400	4430	5850	7300	8670	11280	14000	16850	19500
		Средняя скорость	1853	2715	3540	4680	5850	6940	9000	11230	13400	15700
		Низкая скорость	1505	2176	2886	3800	4740	5550	7300	9100	10900	12700
	Потребляемая мощность (Вт)	12 Па	32	37	52	62	76	96	134	152	189	228
		30 Па	39	44	59	72	87	108	156	174	212	253
		50 Па	44	49	66	84	100	118	174	210	250	300
	Уровень шума (дБ(A))	12 Па	36	37	39	41	43	45	46	48	50	52
		30 Па	38	40	42	44	46	47	48	50	52	54
		50 Па	40	42	44	46	47	49	50	52	54	56
Электрическая машина	Тип		Однофазные асинхронные двигатели Асинхронный двигатель с одним конденсатором
	Класс изоляции		E
	Количество		1	1	1	1	1	1	2	2	2	3
Вентилятор	Тип		Многокрылый центробежный вентилятор с передним изгибом
Вентилятор	Количество		1	1	2	2	2	2	3	4	4	5
Теплообменник	Конструкция		Бесшовная фиолетовая медная труба гофрированный алюминиевый плавник sereies двойной фланец расширение смеси
	Максимальное рабочее давление		16 МПа
	Диаметр входа/выхода трубы		Rc 3/4 резьба внутри конической трубы
Диаметр трубы с конденсатом			Rc 3/4 резьба снаружи конической трубы
Уменьшение водного давления (кПа)			18	20	28	26	30	34	35	40	40	47
Объем воды (кг/мин)			5.8	6.2	9.3	12.4	14.1	17.5	22.9	27.2	32.9	37.8
Вес (кг)	WA	Без воздушной камеры	12	13	15	16	18	20	27	32	35	37
	WA	С воздушной камерой	16	17	19	20	22	25	31	37	42	44
	LA		15	16	20	21	23	24	32	38	40	46
	LM		24	26	32	33	35	36	44	50	52	58
	WM		21	23	26	29	33	35	41	47	49	55

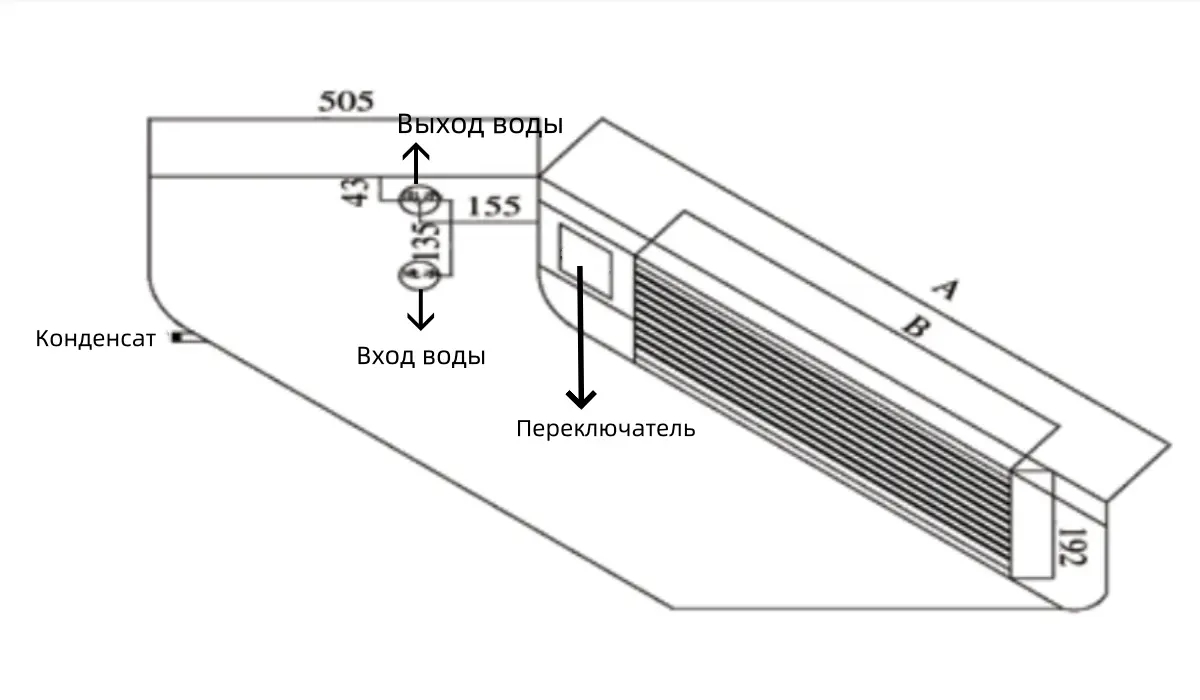

Габаритный чертёж

Модель	FP-34	FP-51	FP-68	FP-85	FP-102	FP-136	FP-170	FP-204	FP-238
A (мм)	790	940	980	1100	1260	1490	1720	1920	2080
B (мм)	470	620	660	780	940	1170	1400	1600	1760

Упаковка и доставка

О компании

Компания Dezhou Xuri Air Conditioning Equipment Co., Ltd. была основана в 1991 году и находится в промышленной зоне Луцюаньтунь, уезда Учэн, провинции Шаньдун. Производственные мощности предприятия занимают 28 000 м², штат насчитывает свыше 200 сотрудников. Компания располагает более чем 80 единицами современного производственного и сборочного оборудования и входит в число высокотехнологичных предприятий, специализирующихся на проектировании, производстве и сервисном обслуживании центральных систем кондиционирования воздуха и конечного климатического оборудования.

Ассортимент продукции Xuri охватывает широкий спектр климатической техники, включая фанкойлы (в том числе напольные), водяные и воздушные тепловые насосы, модульные кондиционерные установки, тепловентиляторы, воздушные завесы и прессованные водяные баки. Оборудование успешно эксплуатируется в более чем 20 провинциях Китая и заслужило высокую репутацию за стабильность, энергоэффективность и надёжность.

Компания сертифицирована по международному стандарту ISO 9001 и имеет лицензию на промышленное производство. Xuri также является членом ведущих отраслевых HVAC-ассоциаций Китая. Руководствуясь принципом «Стремление к совершенству и выполнение обязательств», компания предлагает современные и надёжные климатические решения, уверенно укрепляя свои позиции на рынке систем кондиционирования воздуха.

Горизонтальный фанкойл открытого монтажа

FAQ

1. Какие преимущества имеет горизонтальный фанкойл при реконструкции зданий?

При реконструкции зданий отсутствие необходимости в подвесных потолках упрощает монтаж. Фанкойл можно установить без изменения конструкций, что снижает объем строительных работ и ускоряет ввод объекта в эксплуатацию.

2.Какое влияние оказывают горизонтально расположенные фанкойлы на организацию воздушного потока внутри помещения?

Горизонтальная схема подачи воздуха способствует равномерному распределению потоков. При правильном размещении оборудования достигается стабильный микроклимат без выраженных температурных зон.
